识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

2-37-1

1

B229900004781

1

连接螺塞

Plug, Connecting

2-37-2

2

B222100000488

1

机油滤清器

Filter, engine oil

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

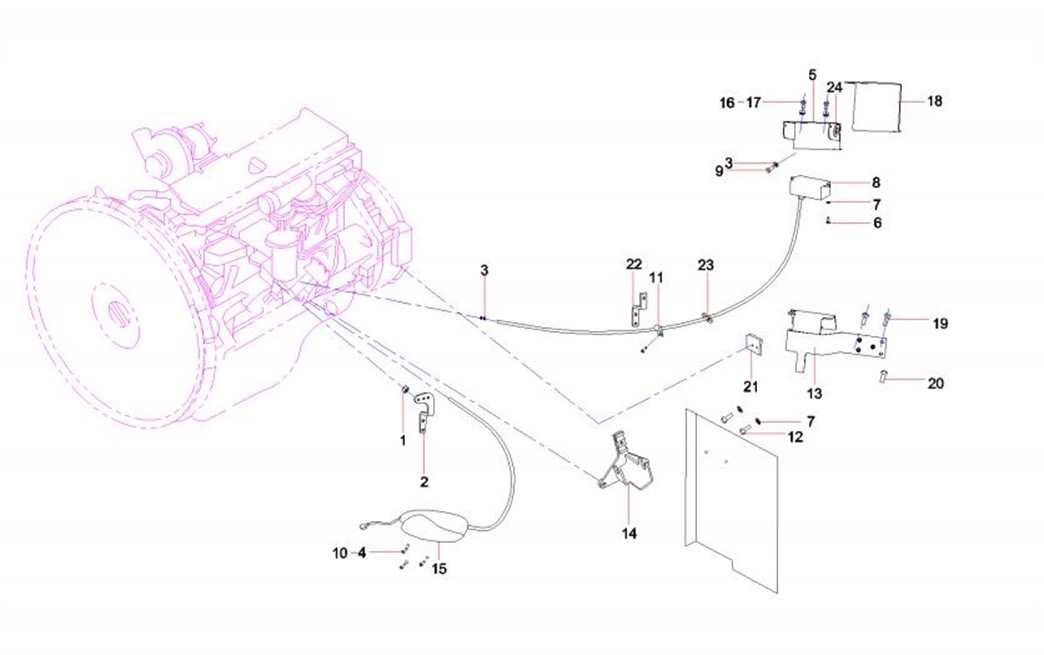

2-39-1

1

A210307000016

2

螺母

Nut

2-39-2

2

11001181

1

油门拐臂

Bracket, Throttle

2-39-3

3

A210404000003

7

垫圈

Washer

2-39-4

4

A210401000016

3

垫圈

Washer

2-39-5

5

12325013

1

油门马达防雨罩

Rain cap, throttle motor

2-39-6

6

A210111000089

5

螺栓

Bolt

2-39-7

7

A210405000007

12

垫圈

Washer

2-39-8

8

B220501000347

1

控制马达

Motor, throttle

2-39-9

9

A210111000012

4

螺栓 M10×20GB5783 10.9级

Bolt

2-39-10

10

A210111000078

3

螺栓

Bolt

2-39-11

11

60086353

3

线束固定夹

Clamp, harness

2-39-12

12

A210204000341

1

螺钉M8×25GB70.1 10.9级

Screw

2-39-13

13

12672699

1

支架总成

Bracket

2-39-14

14

11594698

1

支架总成

Bracket GP

2-39-15

15

B229900002662

1

电机Z0.06-24-3带拉线

Stopper GP, electric

2-39-16

16

A210204000347

2

螺钉M8×35GB70.1 10.9级

False

2-39-17

17

A210307000012

4

螺母

Nut

2-39-18

18

12324951

1

支架

Bracket

2-39-19

19

A210111000023

2

螺栓

Bolt

2-39-20

20

A210111000197

1

螺栓

Bolt

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

2-41-21

21

12674590

1

支架

Bracket

2-41-22

22

12214739

1

软轴支架

Flexible Shaft

2-41-23

23

12215066

1

橡胶垫

Block, rubber

2-41-24

24

12324947

1

橡胶垫

Block, rubber

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

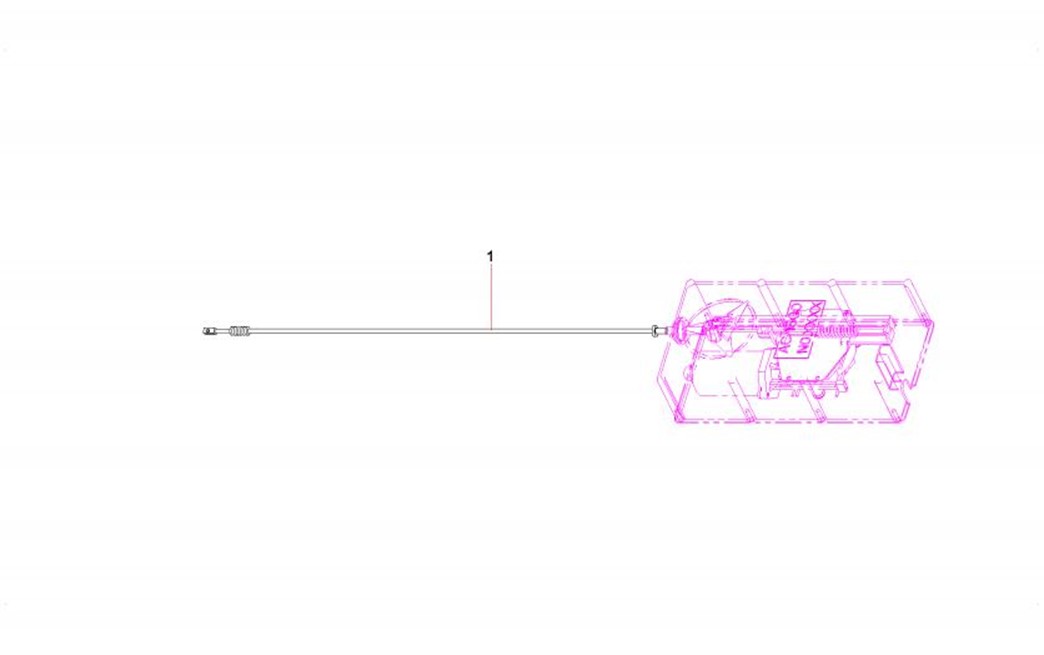

2-43-1

1

60115291

1

油门拉线

Retaining

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

2-45-1

1

B241300000086

1

电缆

Cable

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

2-47-1

1

60046506

1

发动机垫圈包

Kit, Gasket (Engine)

2-47-2

2

60046516

1

气缸盖罩

Cover GP, Valve Mechanism

2-47-3

3

60046515

1

气缸盖

Cylinder Head AS

2-47-4

4

60046508

1

缸体

Cylinder Block

2-47-5

5

60046520

1

油底壳和机油尺

Oil Pan & Lever Gauge(Engine)

2-47-6

6

60046519

1

凸轮轴与气门

Camshaft & Valve Mechanism

2-47-7

7

60046517

1

曲柄连杆机构及飞轮

Crank Connecting Rod & Flywheel

2-47-8

8

60046521

1

正时齿轮箱和飞轮壳

Timing gearbox and flywheel

2-47-9

9

60046512

1

进气歧管

Manifold GP, Air Inlet

2-47-10

10

60046514

1

排气歧管

Manifold GP, Exhaust

2-47-11

11

60046497

1

呼吸系统

Breathing System

2-47-12

12

60046502

1

水泵

Pump, Water

2-47-13

13

60046511

1

节温器及节温器室

Thermostat & Housing

2-47-14

14

60046507

1

发动机水管

Hose, Water (Engine)

2-47-15

15

60046522

1

风扇及皮带

Fan & Belt, Fan

2-47-16

16

60046500

1

涡轮增压器

Turbocharger

2-47-17

17

60046498

1

喷油系统

Fuel Injection System

2-47-18

18

60046501

1

燃油泵和管

Pump & Tube, Fuel Injection

2-47-19

19

60046503

1

机油冷却器和机滤

Cooler & Filter, Oil

2-47-20

20

60046509

1

机油泵和机油滤网

Oil Pump & Strainer
