SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 19
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

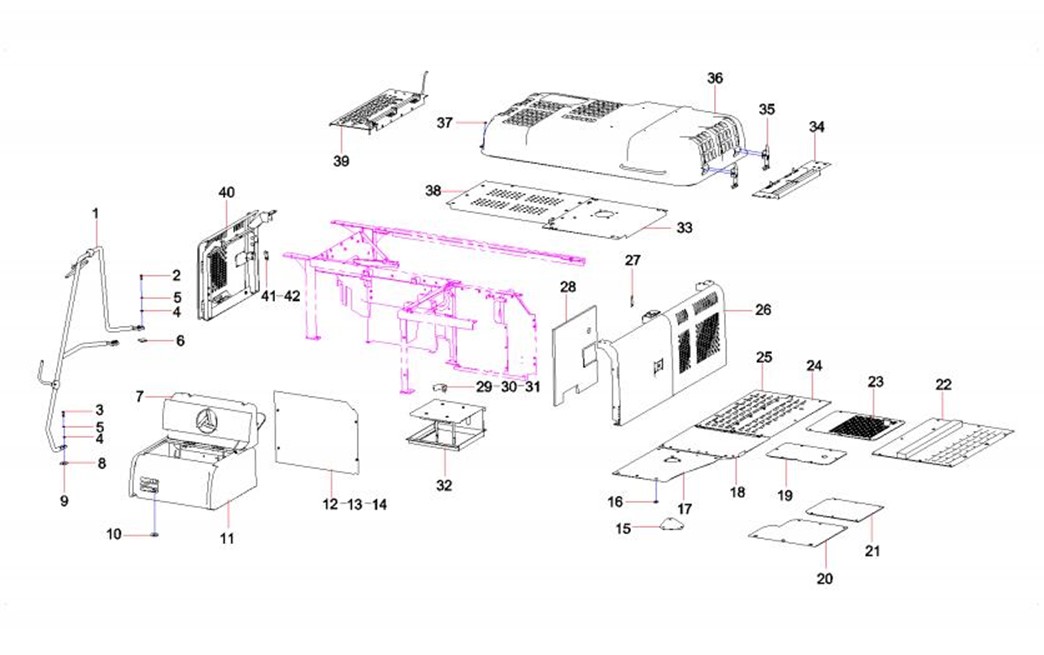

2-193-21 |
21 |
11859332 |
1 |
后中盖板 |
Coverplate, rear middle |
2-193-22 |
22 |
11859617 |
1 |
左后底盖板 |
Coverplate, bottom, rear left |
2-193-23 |
23 |
12626502 |
1 |
发动机底盖板 |
Bottom cover plate of |
2-193-24 |
24 |
11859479 |
1 |
右后底盖板 |
Coverplate, bottom, rear right |
2-193-25 |
25 |
11859672 |
1 |
右后底盖板 |
Coverplate, bottom, rear right |
2-193-26 |
26 |
12677695 |
1 |
左门总成 |
Left Door Assy. |
2-193-27 |
27 |
12792382 |
5 |
调整垫片 |
Shim, adjusting |
2-193-28 |
28 |
12677694 |
1 |
降噪海绵 |
Sponge |
2-193-29 |
29 |
A210405000007 |
2 |
垫圈 |
Washer |
2-193-30 |
30 |
A210210000019 |
2 |
螺钉 |
Screw M8×16GB818 |
2-193-31 |
31 |
A820101216763 |
1 |
检修灯安装支架零件图 |
Parts book, mounting bracket, |
2-193-32 |
32 |
11864444 |
1 |
电瓶箱保护总成 |
Protection AS, battery box |
2-193-33 |
33 |
12668132 |
1 |
空滤盖板 |
Plate, retaining, air cleaner |
2-193-34 |
34 |
A810502012207 |
1 |
左上后盖 |
Cover, rear, upper left |
2-193-35 |
35 |
A222200000065 |
2 |
机罩锁 |
Lock, door |
2-193-36 |
36 |
13052122 |
1 |
机顶罩总成 |
Engine hood GP |
2-193-37 |
37 |
A210405000002 |
4 |
垫圈 |
Washer 14GB97.1 |
2-193-38 |
38 |
11949321 |
1 |
中上盖板 |
Coverplate, upper, middle |
2-193-39 |
39 |
10123768 |
1 |
右上后盖 |
Cover, rear, upper right |
2-193-40 |
40 |
12677453 |
1 |
右门总成 |
Right Door Assy. |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-195-41 |
41 |
12669836 |
2 |
垫片 |
Gasket |
2-195-42 |
42 |
12669837 |
2 |
垫片 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

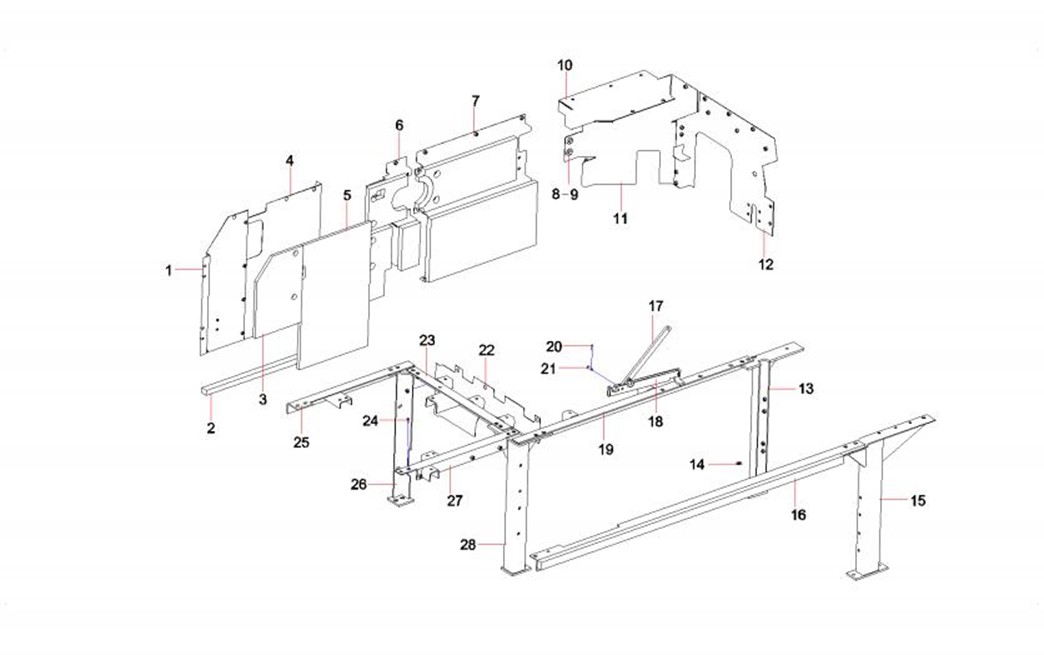

2-197-1 |
1 |
12780415 |
1 |
挡板主体 |
Body, retaining plate |
2-197-2 |
2 |
A820699000954 |
1 |
海绵 |
Sponge |
2-197-3 |
3 |
12864949 |
1 |
海绵 |
Sponge |
2-197-4 |
4 |
12780412 |
1 |
挡板 |
Retainer board |
2-197-5 |
5 |
12864948 |
1 |
海绵 |
Sponge |
2-197-6 |
6 |
A810502012215 |
1 |
柴油机下隔板 |
Partition, lower, engine |
2-197-7 |
7 |
11717277 |
1 |
柴油机上隔板 |
Partition, upper, engine |
2-197-8 |
8 |
A210404000004 |
137 |
垫圈 |
Washer |
2-197-9 |
9 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 Grade 10.9 |
2-197-10 |
10 |
10122468 |
1 |
侧隔板主体 |
Body, side partition |
2-197-11 |
11 |
11779664 |
1 |
主阀下隔板主体 |
Body, lower partition, main valve |
2-197-12 |
12 |
12755817 |
1 |
主泵上隔板 |
Upper partition |
2-197-13 |
13 |
A810502015197 |
1 |
右前支架 |
Bracket, front, right |
2-197-14 |
14 |
A210405000001 |
24 |
垫圈 |
Washer |
2-197-15 |
15 |
12592876 |
1 |
右后支架 |
Right(B) |
2-197-16 |
16 |
A810502015193 |
1 |
后横梁 |
Beam, cross, rear |
2-197-17 |
17 |
A810502015065 |
1 |
撑杆 |
Bar, support |
2-197-18 |
18 |
A820302010101 |
1 |
支杆 |
Rod, bearing |
2-197-19 |
19 |
A810502015192 |
1 |
前横梁 |
Beam, cross, front |
2-197-20 |
20 |
A210491000014 |
2 |
销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-199-21 |
21 |
A210508000009 |
2 |
销轴 |
Roll, pin |
2-199-22 |
22 |
12337239 |
1 |
空滤挡板 |
Plate, retaining, air cleaner |
2-199-23 |
23 |
12687804 |
1 |
连接梁 |
Connection Beam |
2-199-24 |
24 |
A210111000202 |
147 |
螺栓 |
Bolt |
2-199-25 |
25 |
12668134 |
1 |
空滤连接梁 |
Join plate |
2-199-26 |
26 |
12337691 |
1 |
驾驶室后支架 |
Support, rear, cab |
2-199-27 |
27 |
A810502015253 |
1 |
空滤横梁 |
Sponge, air cleaner |
2-199-28 |
28 |
12561778 |
1 |
左前支架 |
Bracket, front, left |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

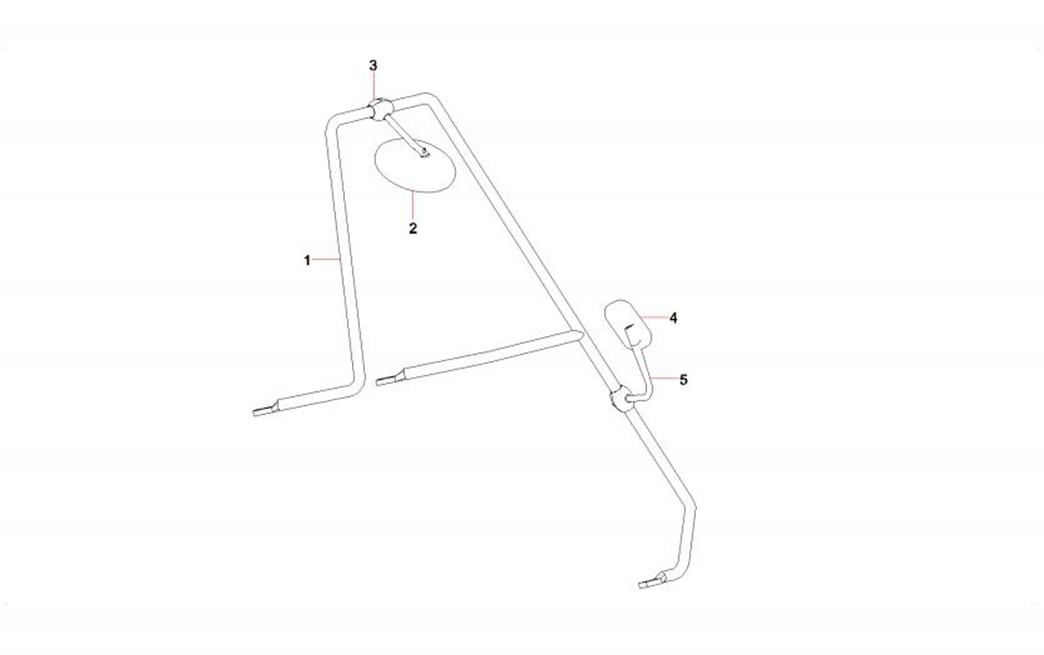

2-201-1 |
1 |
11475138 |
1 |
扶手主体 |
Body, armrest |
2-201-2 |
2 |
60121095 |
1 |
配重后视镜 |
Mirror, rear view,counterweight |
2-201-3 |
3 |
12046505 |
1 |
后视镜支架组件 |
support assemble-rear view mirror |
2-201-4 |
4 |
60126001 |
1 |
后视镜 |
Mirror |
2-201-5 |
5 |
12046539 |
1 |
右下后视镜支架组件 |
Bracket, mirror |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

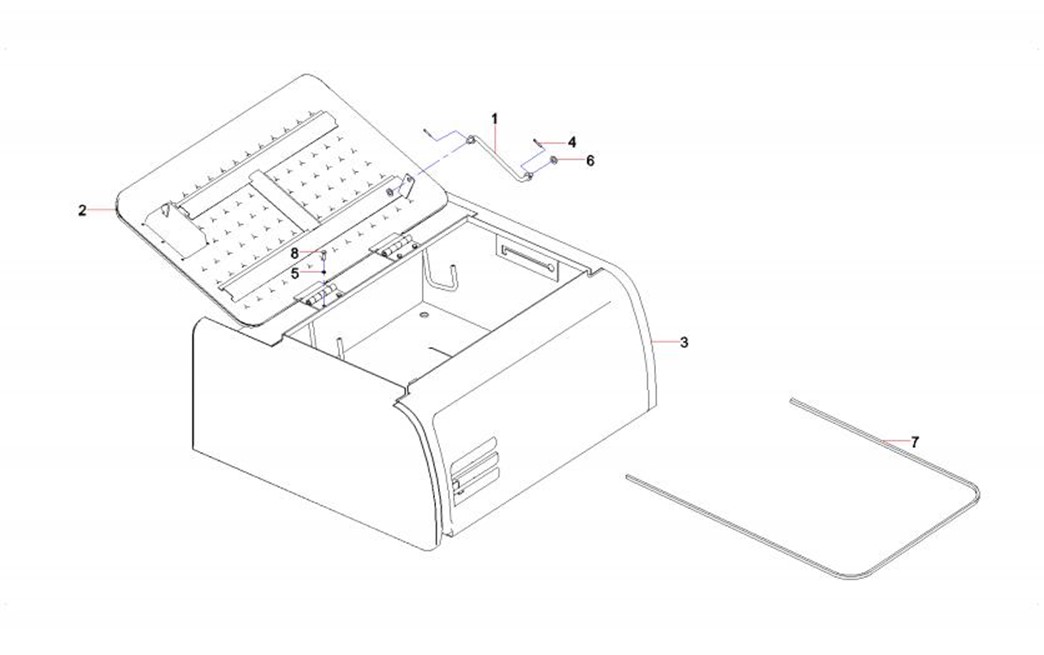

2-203-1 |
1 |
11859473 |
1 |
支撑杆组焊件 |
Supporting Lever Combination |
2-203-2 |
2 |
12681160 |
1 |
工具箱盖 |
Tool box |
2-203-3 |
3 |
12681161 |
1 |
工具箱组焊件 |
Group weldment of battery box |
2-203-4 |
4 |
A210501000001 |
2 |
销 |
Pin |
2-203-5 |
5 |
A210401000016 |
4 |
垫圈 |
Washer |
2-203-6 |
6 |
A210405000011 |
2 |
垫圈 |
Washer |
2-203-7 |
7 |
A230105000075 |
1 |
密封条 |
Strip, seal |
2-203-8 |
8 |
A210111000080 |
4 |
螺栓 |
Bolt |
