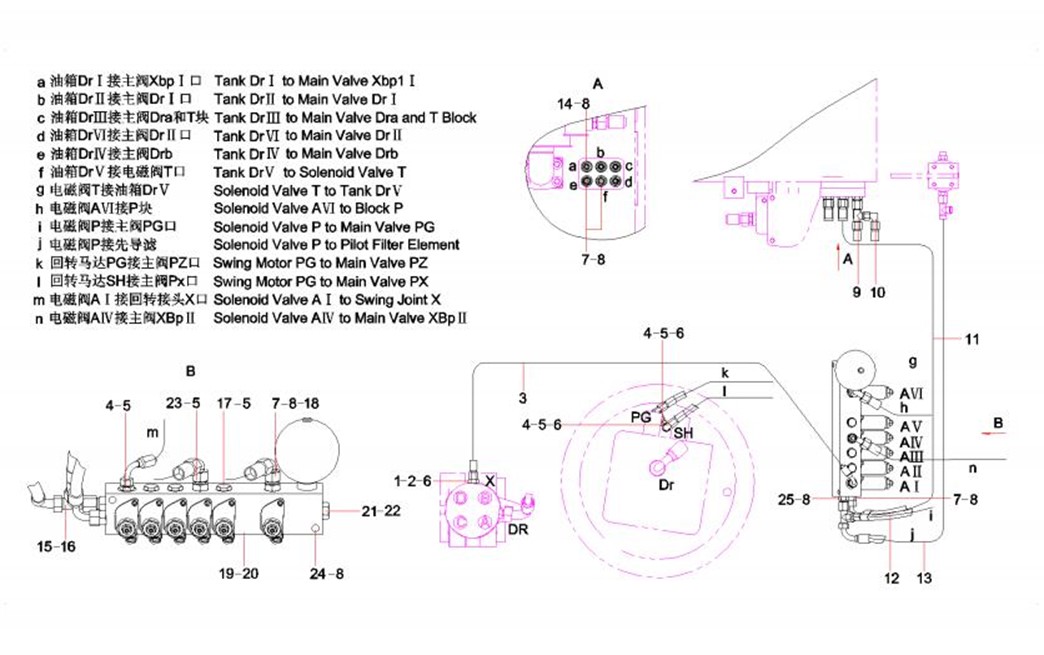

SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-301-1 |
1 |
A820205000839 |
1 |
接头 |
Connector |
2-301-2 |
2 |
A230101000247 |
1 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
2-301-3 |
3 |
B230103000872 |
1 |
胶管 |
Hydraulic Hose Assembly |
2-301-4 |
4 |
A820205000940 |
3 |
接头 |
Connector |
2-301-5 |
5 |
B230101000047 |
7 |
O形圈 |
O-ring 10.8×2.4JISB2401 |
2-301-6 |
6 |
B210780000418 |
2 |
管接头 |
Connector, pipe |
2-301-7 |
7 |
A820205000961 |
4 |
管接头 |
Connector |
2-301-8 |
8 |
B230101000049 |
10 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-301-9 |
9 |
B210780000015 |
1 |
管接头 |
Connector, pipe |
2-301-10 |
10 |
B210780000636 |
1 |
管接头 |
Connector, pipe |
2-301-11 |
11 |
B230103002533 |
1 |
胶管 |
Hose |
2-301-12 |
12 |
B230103000811 |
1 |
胶管 |
Hose, rubber |
2-301-13 |
13 |
B230103004584 |
1 |
胶管 |
Hose, rubber |
2-301-14 |
14 |
11287446 |
4 |
G3/8-M16接头 |
Joint |
2-301-15 |
15 |
B210780000016 |
1 |
管接头 |
Connector, pipe |
2-301-16 |
16 |
B210780000827 |
1 |
管接头 |
Connector, pipe |
2-301-17 |
17 |
A820205001771 |
3 |
堵头 |
Plug |
2-301-18 |
18 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-301-19 |
19 |
60136331 |
1 |
六联电磁换向阀组 |
Valve GP, solenoid, directional |
2-301-20 |
20 |
60137145 |
1 |
隔膜式蓄能器 |
Accumulator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-303-21 |
21 |
A210204000345 |
2 |
螺钉M10×70GB70.1 10.9级 |
Screw |
2-303-22 |
22 |
A210405000011 |
2 |
垫圈 |
Washer |
2-303-23 |
23 |
A820205002445 |
1 |
管接头 |
Connector |
2-303-24 |
24 |
A820205000947 |
1 |
堵头 |
Plug |
2-303-25 |
25 |
12395992 |
1 |
G3/8-M18过滤接头 |
Connector, filter |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

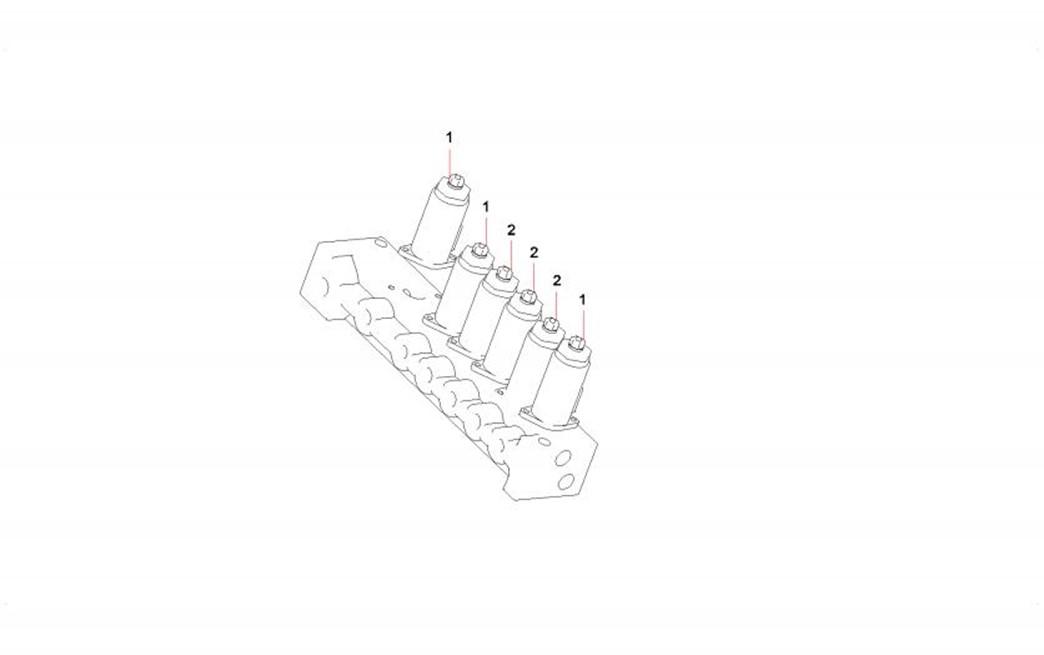

2-305-1 |
1 |
60065224 |
3 |
电磁切换阀 |
Valve, solenoid, changeover |
2-305-2 |
2 |
60065222 |
3 |
减压阀KDRDE5K-31/30C50-122( |
Valve, solenoid, proportional |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

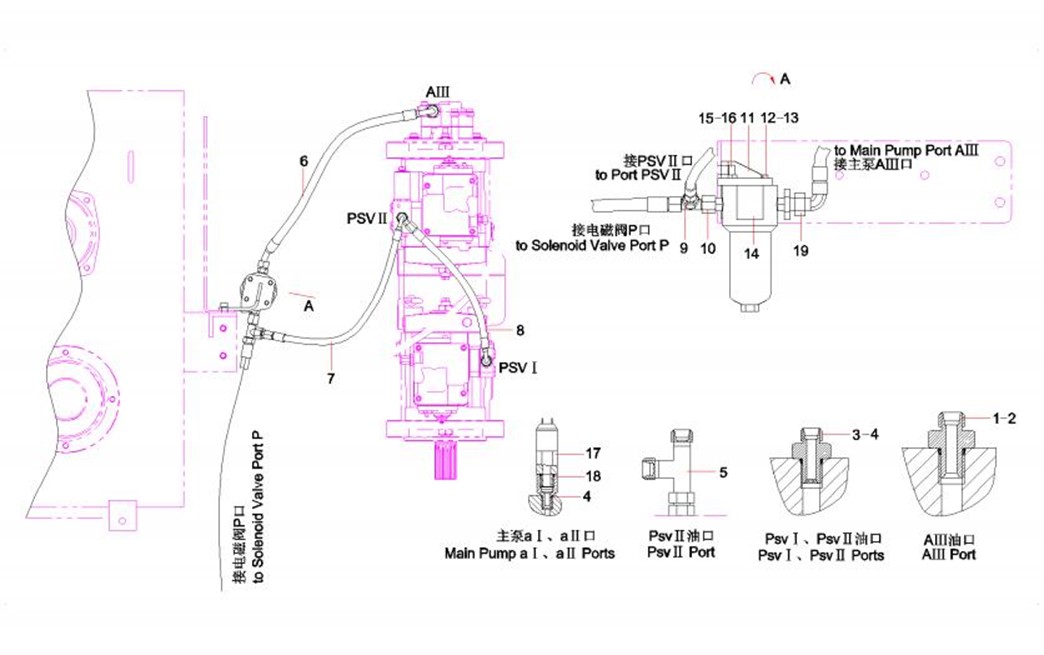

2-307-1 |
1 |
A820205000941 |
1 |
接头 |
Connector |
2-307-2 |
2 |
B230101000090 |
1 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
2-307-3 |
3 |
60020078 |
2 |
过滤接头 |
Connector, filter |
2-307-4 |
4 |
B230101000047 |
4 |
O形圈 |
O-ring 10.8×2.4JISB2401 |
2-307-5 |
5 |
B210780000170 |
1 |
管接头 |
Pipe connector |
2-307-6 |
6 |
B230103004101 |
1 |
胶管 |
Hose, rubber |
2-307-7 |
7 |
B230103004283 |
1 |
胶管 |
Hose |
2-307-8 |
8 |
21018549 |
1 |
胶管 |
Hose, rubber |
2-307-9 |
9 |
B210780000827 |
1 |
管接头 |
Connector, pipe |
2-307-10 |
10 |
B210780000016 |
1 |
管接头 |
Connector, pipe |
2-307-11 |
11 |
12861976 |
1 |
支架 |
Supporting |
2-307-12 |
12 |
A210401000017 |
4 |
垫圈 |
Washer |
2-307-13 |
13 |
A210204000147 |
4 |
螺钉 |
Screw |
2-307-14 |
14 |
B229900000063 |
1 |
压油过滤器 |
Filter, oil |
2-307-15 |
15 |
A210204000021 |
2 |
螺钉 |
Screw |
2-307-16 |
16 |
A210401000002 |
2 |
垫圈 |
Washer |
2-307-17 |
17 |
60116350 |
2 |
压力传感器 |
Sensor, pressure |
2-307-18 |
18 |
A820205001513 |
2 |
管接头 |
Connector |
2-307-19 |
19 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

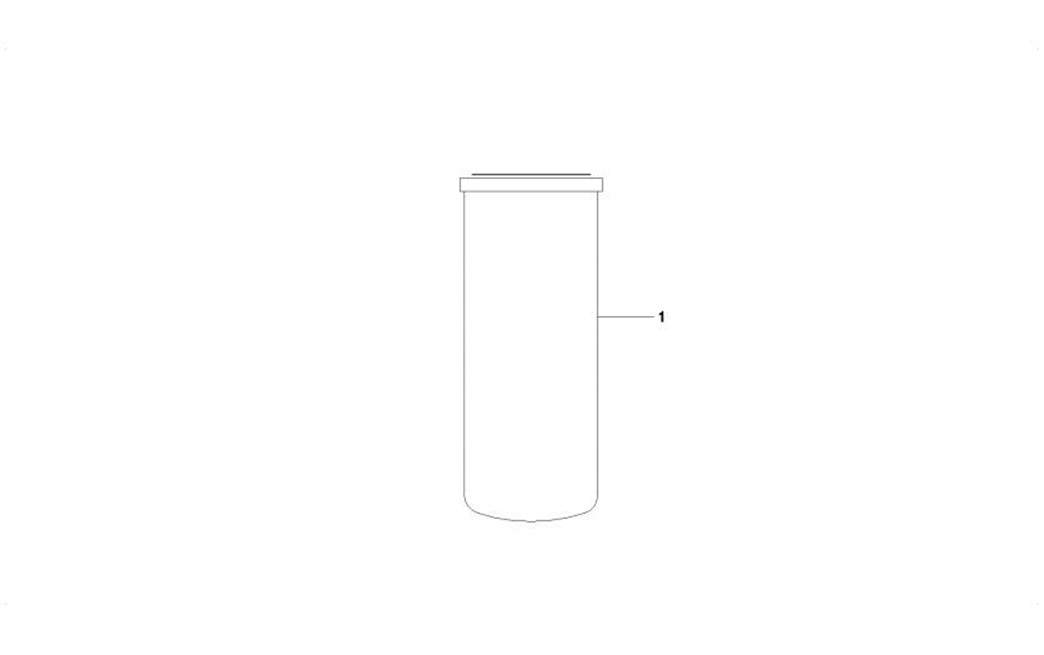

2-309-1 |
1 |
A222100000119 |
1 |
先导滤芯 |
Element, pilot filter |

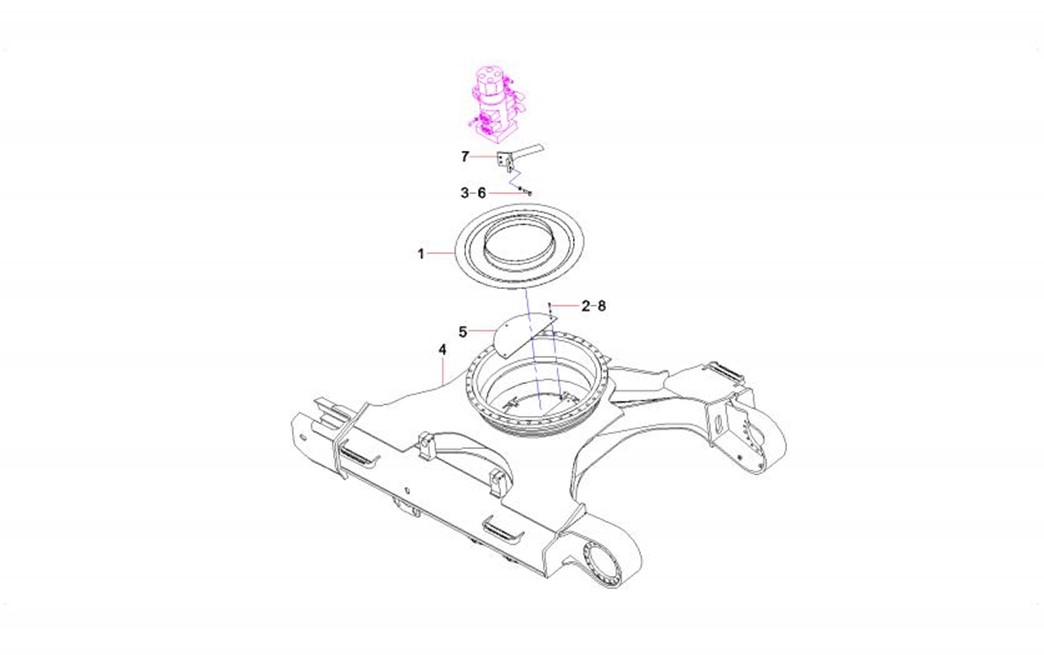

第3章
行走装置
(travel device SY355C2I2K.2)
