SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 36
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-9-21 |
21 |
60089955 |
1 |
O形圈 |
O-ring |
8-9-22 |
22 |
60089896 |
1 |
端盖 |
Cover, end |
8-9-23 |
23 |
60089914 |
16 |
内六角螺栓 |
Bolt |
8-9-24 |
24 |
60089890 |
2 |
垫圈 |
Washer |
8-9-25 |
25 |
60089908 |
2 |
螺塞 |
Plug, screw |

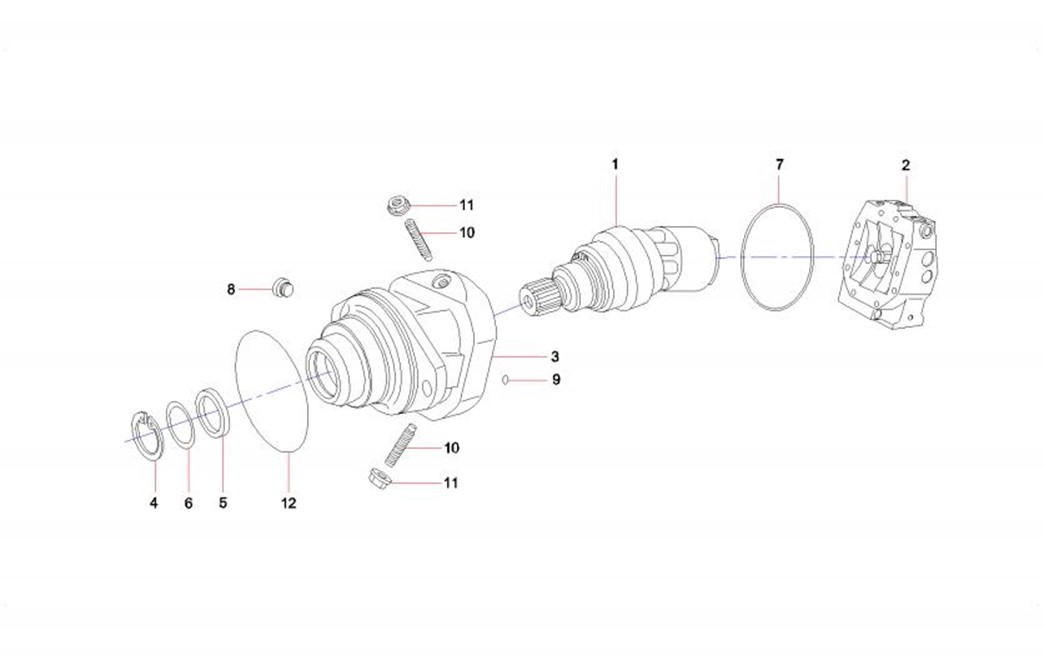

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-11-1 |
1 |
60089864 |
1 |
传动轴 |
ROTARY GROUP |
8-11-2 |
2 |
60195764 |
1 |
控制体 |
CONTROL |
8-11-3 |
3 |
60089833 |
1 |
机体 |
HOUSING |
8-11-4 |
4 |
60089873 |
1 |
挡圈 |
Ring, retainer |
8-11-5 |
5 |
60089959 |
1 |
密封圈 |
Ring,seal |
8-11-6 |
6 |
60089912 |
1 |
摩擦片 |
BACK-UP PLATE |
8-11-7 |
7 |
60089949 |
1 |
O形圈 |
O-ring |
8-11-8 |
8 |
60089920 |
1 |
锁紧螺钉 |
Washer, lock |
8-11-9 |
9 |
60089948 |
1 |
O形圈 |
O-ring |
8-11-10 |
10 |
60089926 |
2 |
销钉 |
Pin |
8-11-11 |
11 |
60089960 |
2 |
锁紧密封条 |
Seal batten, locking |
8-11-12 |
12 |
60089947 |
1 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-13-1 |
1 |
60089931 |
1 |
旋转轴总成 |
ROTARY GROUP HYDR. |
8-13-2 |
2 |
60089835 |
1 |
驱动环 |
DRIVE SHAFT |
8-13-3 |
3 |
60089863 |
1 |
衬套 |
Bushing |
8-13-4 |
4 |
60089902 |
1 |
卡簧 |
Clampspring |
8-13-5 |
5 |
60089854 |
1 |
圆锥滚子轴承 |
Taperedrollerbearing |
8-13-6 |
6 |
60089853 |
1 |
圆锥滚子轴承 |
Taperedrollerbearing |
8-13-7 |
7 |
60089889 |
1 |
垫片 |
BACK-UP PLATE |
8-13-8 |
8 |
60151396 |
1 |
垫片 |
BACK-UP PLATE |
8-13-9 |
9 |
60151397 |
1 |
垫片 |
BACK-UP PLATE |
8-13-10 |
10 |
60151398 |
1 |
垫片 |
BACK-UP PLATE |
8-13-11 |
11 |
60151399 |
1 |
垫片 |
BACK-UP PLATE |
8-13-12 |
12 |
60151400 |
1 |
垫片 |
BACK-UP PLATE |
8-13-13 |
13 |
60151401 |
1 |
垫片 |
BACK-UP PLATE |
8-13-14 |
14 |
60151402 |
1 |
垫片 |
BACK-UP PLATE |
8-13-15 |
15 |
60151403 |
1 |
垫片 |
BACK-UP PLATE |

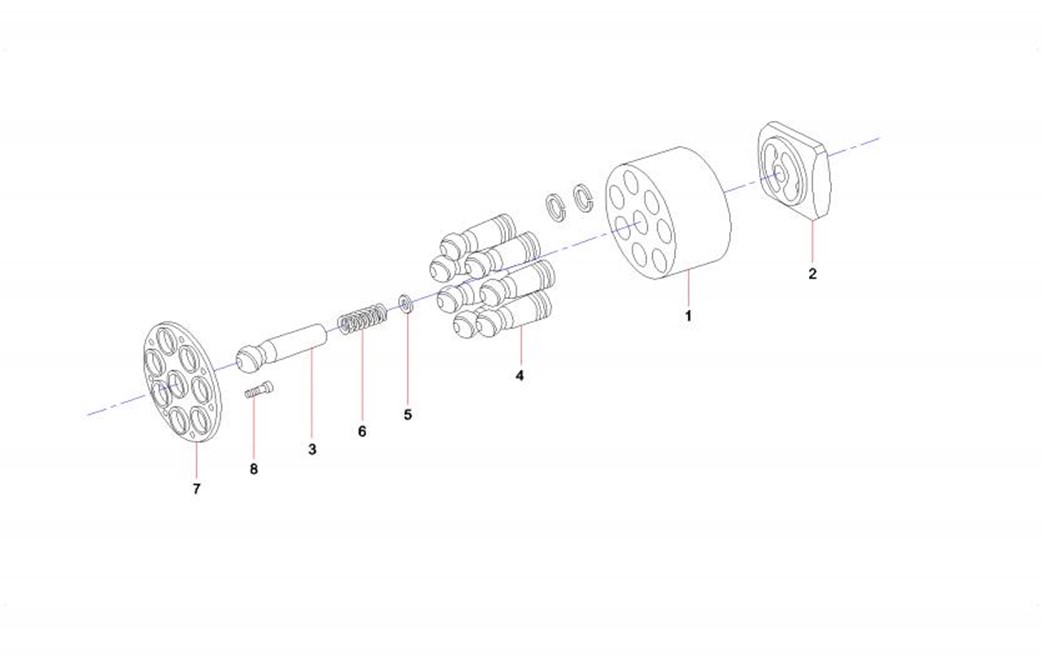

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-15-1 |
1 |
60089965 |
1 |
活塞套筒 |
Sleeve, piston |
8-15-2 |
2 |
60089964 |
1 |
控制器 |
Controller |
8-15-3 |
3 |
60089944 |
1 |
中心销轴 |
Pin shaft, center |
8-15-4 |
4 |
60089899 |
7 |
活塞 |
Piston |
8-15-5 |
5 |
60089891 |
1 |
调整垫片 |
ADJUSTMENT SHIM |
8-15-6 |
6 |
60089934 |
1 |
压力弹簧 |
Spring, pressure |
8-15-7 |
7 |
60089838 |
1 |
止动盘 |
Disc, arresting |
8-15-8 |
8 |
60089906 |
14 |
螺钉 |
Screw |

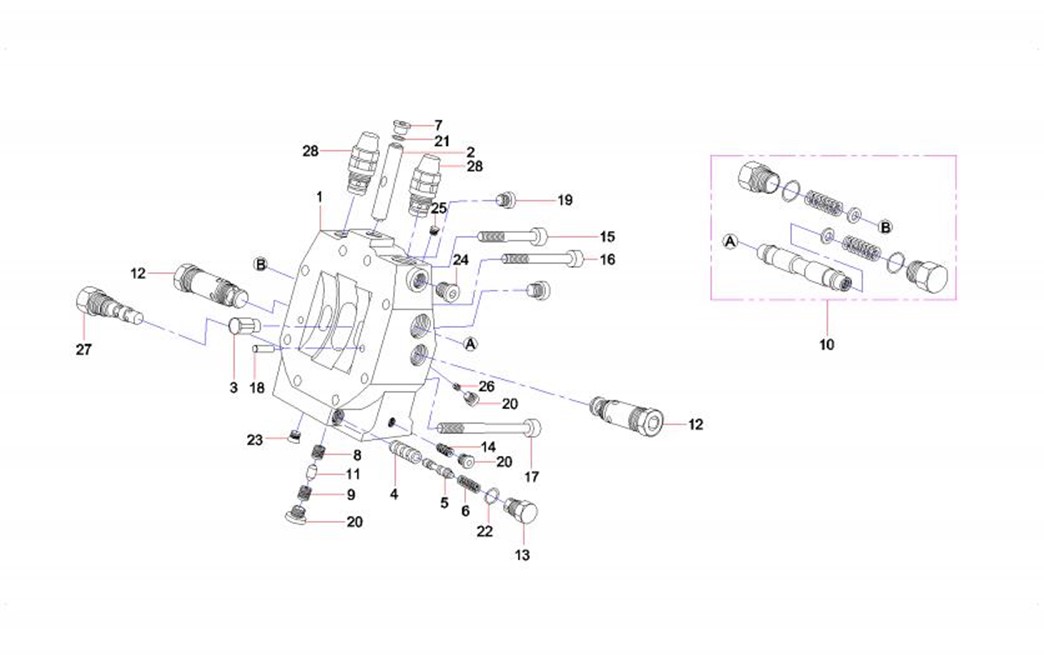

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-17-1 |
1 |
60089898 |
1 |
盖板 |
PORT PLATE |
8-17-2 |
2 |
60089893 |
1 |
定位活塞 |
Piston, locating |
8-17-3 |
3 |
60089832 |
1 |
定位套 |
POSITIONING TRUNNION |
8-17-4 |
4 |
B229900005235 |
1 |
控制套 |
Control sleeve |
8-17-5 |
5 |
60089904 |
1 |
控制活塞 |
CONTROL PISTON |
8-17-6 |
6 |
60089932 |
1 |
压力弹簧 |
PRESSURE SPRING |
8-17-7 |
7 |
60089922 |
1 |
锁紧螺钉 |
Washer, lock |
8-17-8 |
8 |
60089939 |
1 |
止动螺母 |
THROTTLE SCREW |
8-17-9 |
9 |
60089940 |
1 |
止动螺母 |
THROTTLE SCREW |
8-17-10 |
10 |
60089846 |
1 |
止动阀 |
BRAKE VALVE |
8-17-11 |
11 |
60089942 |
1 |
止动销 |
THROTTLE PIN |
8-17-12 |
12 |
60089840 |
2 |
阀 |
VALVE |
8-17-13 |
13 |
60089917 |
1 |
锁紧螺钉 |
LOCKING SCREW |
8-17-14 |
14 |
60089839 |
1 |
单向阀 |
SHUTTLE VALVE |
8-17-15 |
15 |
60089909 |
2 |
螺纹销孔 |
SOCKET-HEAD SCREW |
8-17-16 |
16 |
60151406 |
2 |
螺纹销孔 |
SOCKET-HEAD SCREW |
8-17-17 |
17 |
60151405 |
4 |
螺纹销孔 |
SOCKET-HEAD SCREW |
8-17-18 |
18 |
60089936 |
2 |
圆形销 |
Pin,round |
8-17-19 |
19 |
60089918 |
3 |
锁紧螺钉 |
LOCKING SCREW |
8-17-20 |
20 |
60089919 |
4 |
锁紧螺钉 |
LOCKING SCREW |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-19-21 |
21 |
60089952 |
1 |
O形圈 |
Seal ring, O-type |
8-19-22 |
22 |
60089951 |
1 |
O形圈 |
O-ring |
8-19-23 |
23 |
60089894 |
5 |
堵头 |
Plug |
8-19-24 |
24 |
60089921 |
1 |
锁紧螺钉 |
LOCKING SCREW |
8-19-25 |
25 |
60089894 |
5 |
堵头 |
Plug |
8-19-26 |
26 |
60089834 |
2 |
孔 |
ORIFICE |
8-19-27 |
27 |
60195765 |
1 |
解除制动阀 |
BREAK RELEASE VALVE |
8-19-28 |
28 |
60089841 |
2 |
阀 |
VALVE |
