识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

8-9-21

21

60089955

1

O形圈

O-ring

8-9-22

22

60089896

1

端盖

Cover, end

8-9-23

23

60089914

16

内六角螺栓

Bolt

8-9-24

24

60089890

2

垫圈

Washer

8-9-25

25

60089908

2

螺塞

Plug, screw

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

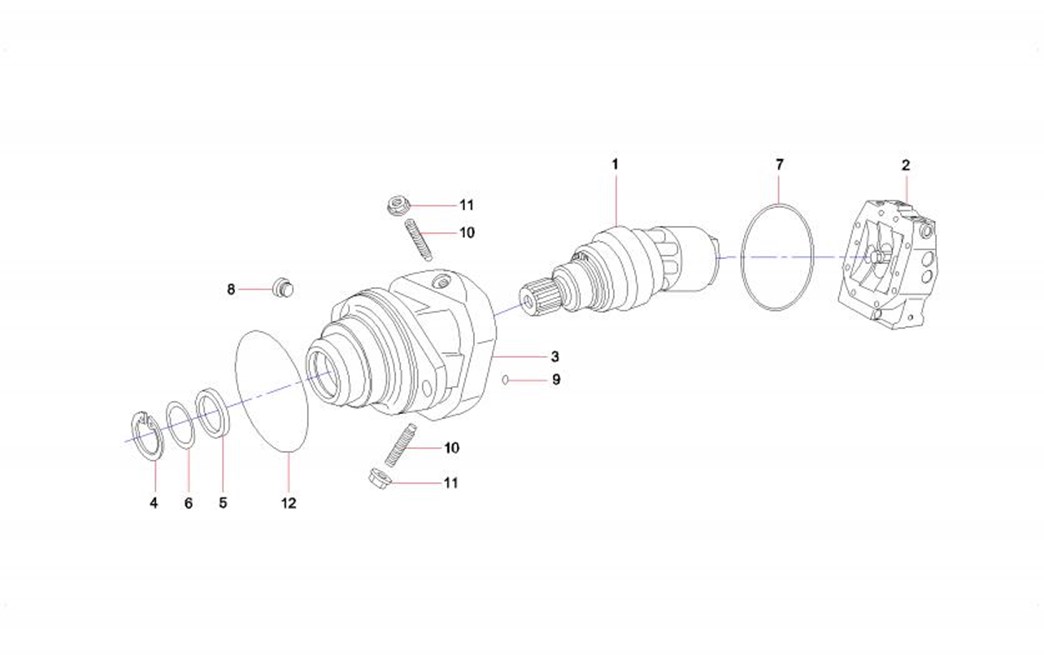

8-11-1

1

60089864

1

传动轴

ROTARY GROUP

8-11-2

2

60195764

1

控制体

CONTROL

8-11-3

3

60089833

1

机体

HOUSING

8-11-4

4

60089873

1

挡圈

Ring, retainer

8-11-5

5

60089959

1

密封圈

Ring,seal

8-11-6

6

60089912

1

摩擦片

BACK-UP PLATE

8-11-7

7

60089949

1

O形圈

O-ring

8-11-8

8

60089920

1

锁紧螺钉

Washer, lock

8-11-9

9

60089948

1

O形圈

O-ring

8-11-10

10

60089926

2

销钉

Pin

8-11-11

11

60089960

2

锁紧密封条

Seal batten, locking

8-11-12

12

60089947

1

O形圈

O-ring

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

8-13-1

1

60089931

1

旋转轴总成

ROTARY GROUP HYDR.

8-13-2

2

60089835

1

驱动环

DRIVE SHAFT

8-13-3

3

60089863

1

衬套

Bushing

8-13-4

4

60089902

1

卡簧

Clampspring

8-13-5

5

60089854

1

圆锥滚子轴承

Taperedrollerbearing

8-13-6

6

60089853

1

圆锥滚子轴承

Taperedrollerbearing

8-13-7

7

60089889

1

垫片

BACK-UP PLATE

8-13-8

8

60151396

1

垫片

BACK-UP PLATE

8-13-9

9

60151397

1

垫片

BACK-UP PLATE

8-13-10

10

60151398

1

垫片

BACK-UP PLATE

8-13-11

11

60151399

1

垫片

BACK-UP PLATE

8-13-12

12

60151400

1

垫片

BACK-UP PLATE

8-13-13

13

60151401

1

垫片

BACK-UP PLATE

8-13-14

14

60151402

1

垫片

BACK-UP PLATE

8-13-15

15

60151403

1

垫片

BACK-UP PLATE

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

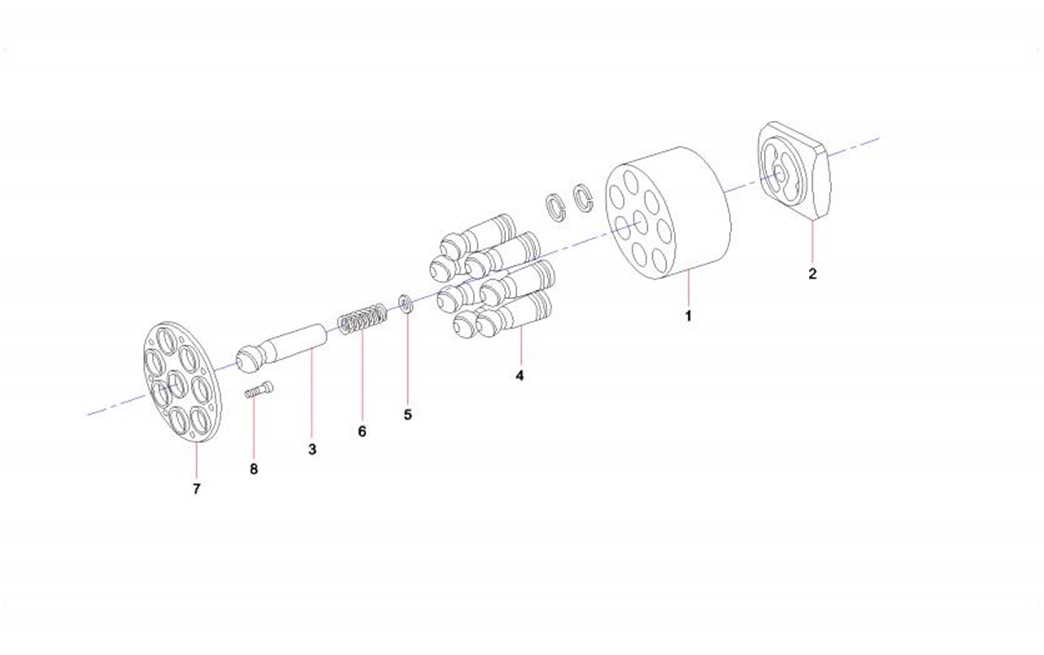

8-15-1

1

60089965

1

活塞套筒

Sleeve, piston

8-15-2

2

60089964

1

控制器

Controller

8-15-3

3

60089944

1

中心销轴

Pin shaft, center

8-15-4

4

60089899

7

活塞

Piston

8-15-5

5

60089891

1

调整垫片

ADJUSTMENT SHIM

8-15-6

6

60089934

1

压力弹簧

Spring, pressure

8-15-7

7

60089838

1

止动盘

Disc, arresting

8-15-8

8

60089906

14

螺钉

Screw

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

8-17-1

1

60089898

1

盖板

PORT PLATE

8-17-2

2

60089893

1

定位活塞

Piston, locating

8-17-3

3

60089832

1

定位套

POSITIONING TRUNNION

8-17-4

4

B229900005235

1

控制套

Control sleeve

8-17-5

5

60089904

1

控制活塞

CONTROL PISTON

8-17-6

6

60089932

1

压力弹簧

PRESSURE SPRING

8-17-7

7

60089922

1

锁紧螺钉

Washer, lock

8-17-8

8

60089939

1

止动螺母

THROTTLE SCREW

8-17-9

9

60089940

1

止动螺母

THROTTLE SCREW

8-17-10

10

60089846

1

止动阀

BRAKE VALVE

8-17-11

11

60089942

1

止动销

THROTTLE PIN

8-17-12

12

60089840

2

阀

VALVE

8-17-13

13

60089917

1

锁紧螺钉

LOCKING SCREW

8-17-14

14

60089839

1

单向阀

SHUTTLE VALVE

8-17-15

15

60089909

2

螺纹销孔

SOCKET-HEAD SCREW

8-17-16

16

60151406

2

螺纹销孔

SOCKET-HEAD SCREW

8-17-17

17

60151405

4

螺纹销孔

SOCKET-HEAD SCREW

8-17-18

18

60089936

2

圆形销

Pin,round

8-17-19

19

60089918

3

锁紧螺钉

LOCKING SCREW

8-17-20

20

60089919

4

锁紧螺钉

LOCKING SCREW

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

8-19-21

21

60089952

1

O形圈

Seal ring, O-type

8-19-22

22

60089951

1

O形圈

O-ring

8-19-23

23

60089894

5

堵头

Plug

8-19-24

24

60089921

1

锁紧螺钉

LOCKING SCREW

8-19-25

25

60089894

5

堵头

Plug

8-19-26

26

60089834

2

孔

ORIFICE

8-19-27

27

60195765

1

解除制动阀

BREAK RELEASE VALVE

8-19-28

28

60089841

2

阀

VALVE
