SANY SY465C SY465C2M2H EXCAVATOR parts catalog 35
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-15-1 |
1 |
A210111000204 |
4 |
Bolt M12×40GB5783 10.9 |
3-15-2 |
2 |
A210401000002 |
8 |
Washer 12GB93 |
3-15-3 |
3 |
12804286 |
1 |
Seat, stopping |
3-15-4 |
4 |
A210111000202 |
4 |
Bolt |
3-15-5 |
5 |
60173157 |
1 |
Joint, swivel |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

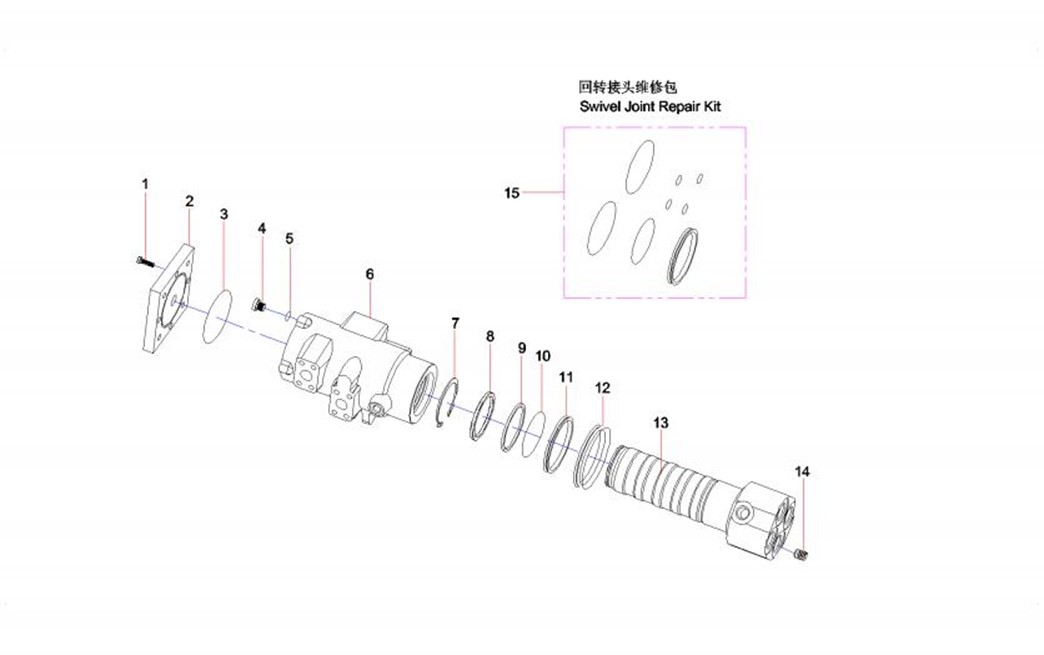

3-17-1 |
1 |
60076044 |
4 |
Setscrew |
3-17-2 |
2 |
60076043 |
1 |
Coverplate |
3-17-3 |
3 |
60076049 |
1 |
Ring, seal |
3-17-4 |
4 |
60076042 |
4 |
Plug |
3-17-5 |
5 |
60076050 |
4 |
Ring, seal |
3-17-6 |
6 |
60076032 |
1 |
Body, swing |
3-17-7 |
7 |
60076041 |
1 |
Ring, retaining |
3-17-8 |
8 |
60076040 |
1 |
Ring, retaining |
3-17-9 |
9 |
60076047 |
6 |
Ring, retainer, rotary |
3-17-10 |
10 |
60076051 |
2 |
Ring, seal |
3-17-11 |
11 |
60076048 |
1 |
Ring, dust |
3-17-12 |
12 |
60200529 |
1 |
Boot, dust |
3-17-13 |
13 |
60076045 |
1 |
Shaft, swing |
3-17-14 |
14 |
60076033 |
1 |
Plug, conical |
3-17-15 |
15 |
B260409000279 |
1 |
Repair, joint, swivel |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

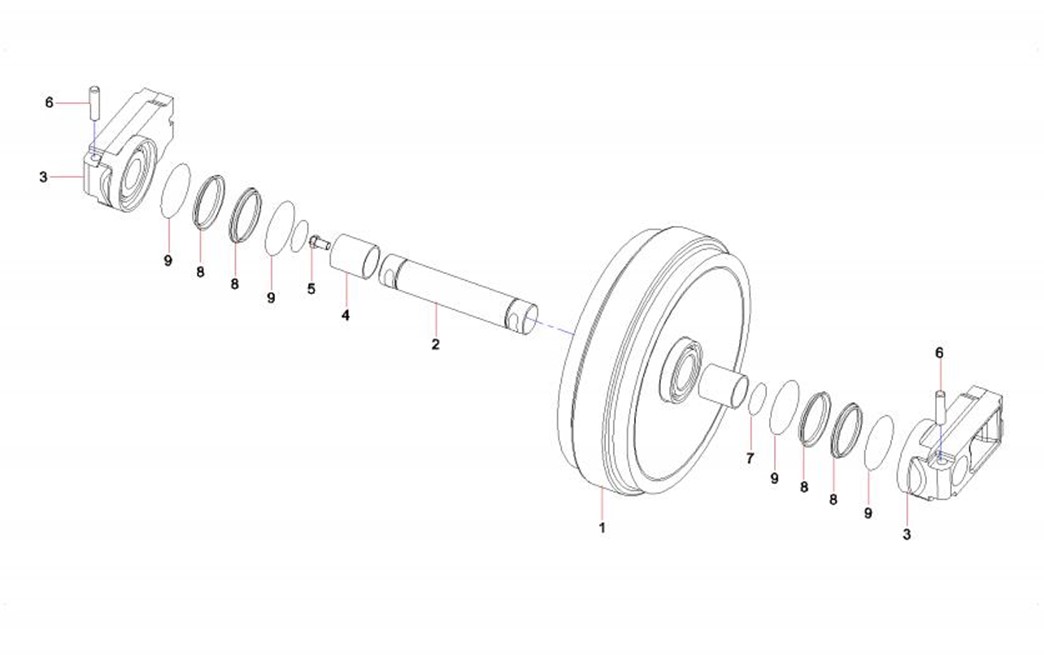

3-19-1 |
1 |
60072433 |
1 |
Body, idler wheel |
3-19-2 |
2 |
60072434 |
1 |
Body, idler wheel |
3-19-3 |
3 |
60072457 |
2 |
Support |
3-19-4 |
4 |
60072438 |
2 |
Sleeve, shaft |
3-19-5 |
5 |
60072428 |
1 |
Plug, screw |
3-19-6 |
6 |
60072452 |
2 |
Pin |
3-19-7 |
7 |
60072443 |
2 |
O-ring |
3-19-8 |
8 |
60072447 |
4 |
Ring, oil seal, float |
3-19-9 |
9 |
60072451 |
4 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

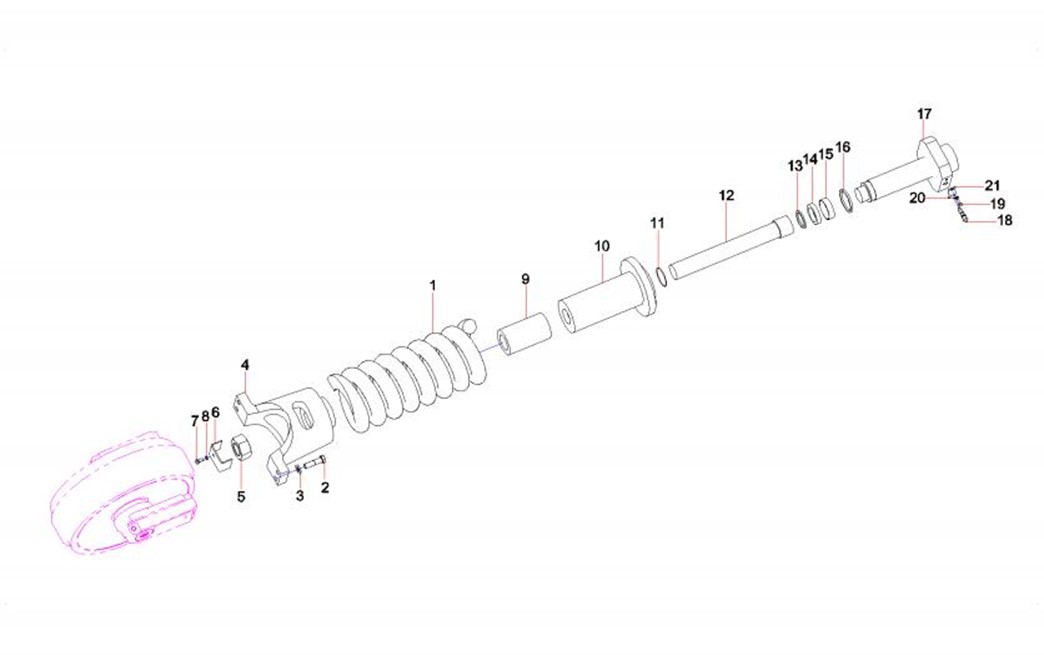

3-21-1 |
1 |
60072416 |
1 |
Spring |
3-21-2 |
2 |
A210111000321 |
4 |
Bolt |
3-21-3 |
3 |
A210491000122 |
4 |
Washer 24GB1230 |
3-21-4 |
4 |
60072427 |
1 |
Seat, connection |
3-21-5 |
5 |
60072429 |
1 |
Nut, retaining |
3-21-6 |
6 |
60072414 |
1 |
Plate, lock |
3-21-7 |
7 |
A210110000162 |
1 |
Bolt |
3-21-8 |
8 |
10132662 |
1 |
Washer |
3-21-9 |
9 |
60072422 |
1 |
Sleeve, spacer |
3-21-10 |
10 |
60072421 |
1 |
Block, cylinder |
3-21-11 |
11 |
60072444 |
1 |
O-ring |
3-21-12 |
12 |
60072426 |
1 |
Rod, pull |
3-21-13 |
13 |
60072417 |
1 |
Ring, retaining |
3-21-14 |
14 |
60072449 |
1 |
Ring, sealing |
3-21-15 |
15 |
60072453 |
1 |
Ring, wear correction |
3-21-16 |
16 |
60072460 |
1 |
Ring, dust |
3-21-17 |
17 |
60072425 |
1 |
Rod, piston |
3-21-18 |
18 |
B229900000862 |
1 |
Valve, grease |
3-21-19 |
19 |
A210111000054 |
1 |
Bolt M16×55GB5783 10.9 |
3-21-20 |
20 |
A210491000118 |
1 |
Washer 16GB1230 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-23-21 |
21 |
A820101010372 |
1 |
Plate, support |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

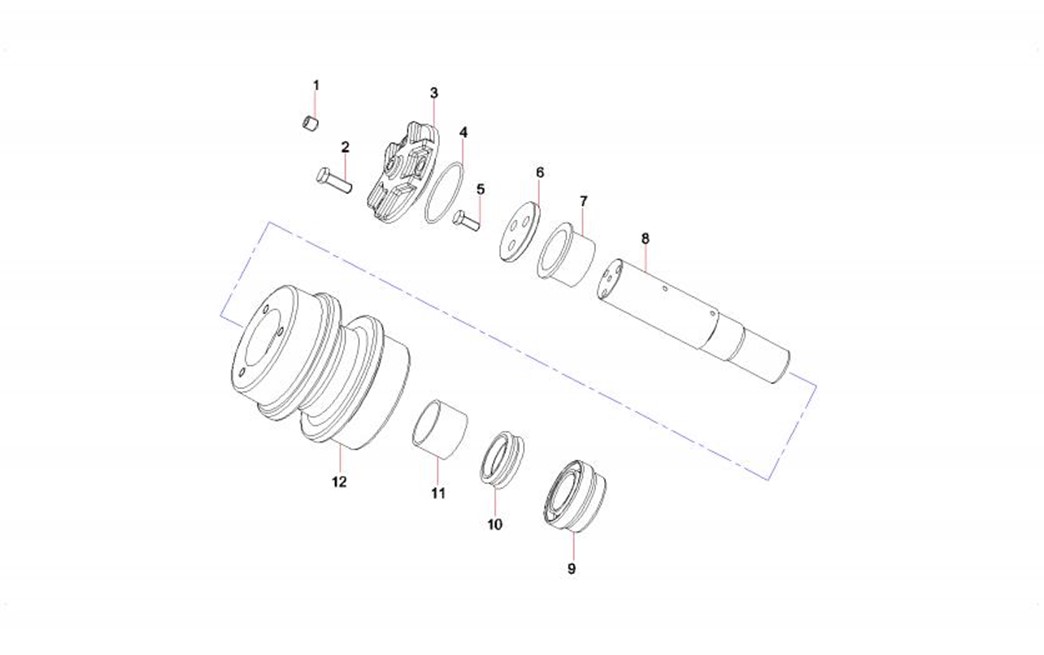

3-25-1 |
1 |
60027515 |
1 |
Plug, screw |
3-25-2 |
2 |
A210111000024 |
3 |
Bolt M10×30GB5783 10.9 |
3-25-3 |
3 |
11900624 |
1 |
Side Cover |
3-25-4 |
4 |
A210608000002 |
1 |
O-ring |
3-25-5 |
5 |
A210111000197 |
3 |
Bolt M10×25GB5783 10.9 |
3-25-6 |
6 |
11358194 |
1 |
Gasket |
3-25-7 |
7 |
60047778 |
1 |
Sleeve |
3-25-8 |
8 |
12066060 |
1 |
shaft |
3-25-9 |
9 |
11358192 |
1 |
Carrier,seal,floating |
3-25-10 |
10 |
60047792 |
1 |
Seal, oil, float |
3-25-11 |
11 |
60047777 |
1 |
Sleeve |
3-25-12 |
12 |
11358190 |
1 |
Wheel,support chain |
