SANY SY465C SY465C2M2H EXCAVATOR parts catalog 36
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-27-1 |
1 |
60122362 |
52 |
Track Shoe |
3-27-2 |
2 |
60122364 |
208 |
track bolt |
3-27-3 |
3 |
12109095 |
1 |
Track Link Assembly |
3-27-4 |
4 |
60123031 |
208 |
Track nut |
3-27-5 |
5 |
11836878 |
2 |
spacer |
3-27-6 |
6 |
11836881 |
1 |
master bush |
3-27-7 |
7 |
11836882 |
1 |
master pin |
3-27-8 |
8 |
11829543 |
52 |
left track link |
3-27-9 |
9 |
60122365 |
102 |
seal ring |
3-27-10 |
10 |
11836879 |
51 |
bushSTC228MA-6052.1-2 |
3-27-11 |
11 |
11836880 |
51 |
pin |
3-27-12 |
12 |
11829544 |
52 |
right track link |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

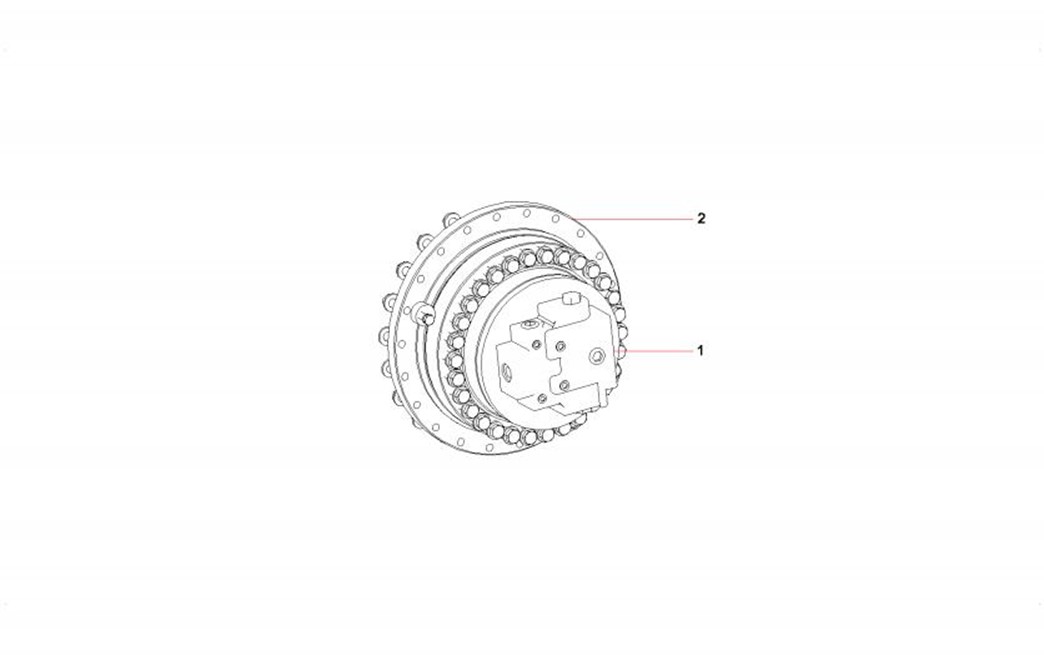

3-29-1 |
1 |
60118416 |
1 |
Motor |
3-29-2 |
2 |
60180066 |
1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

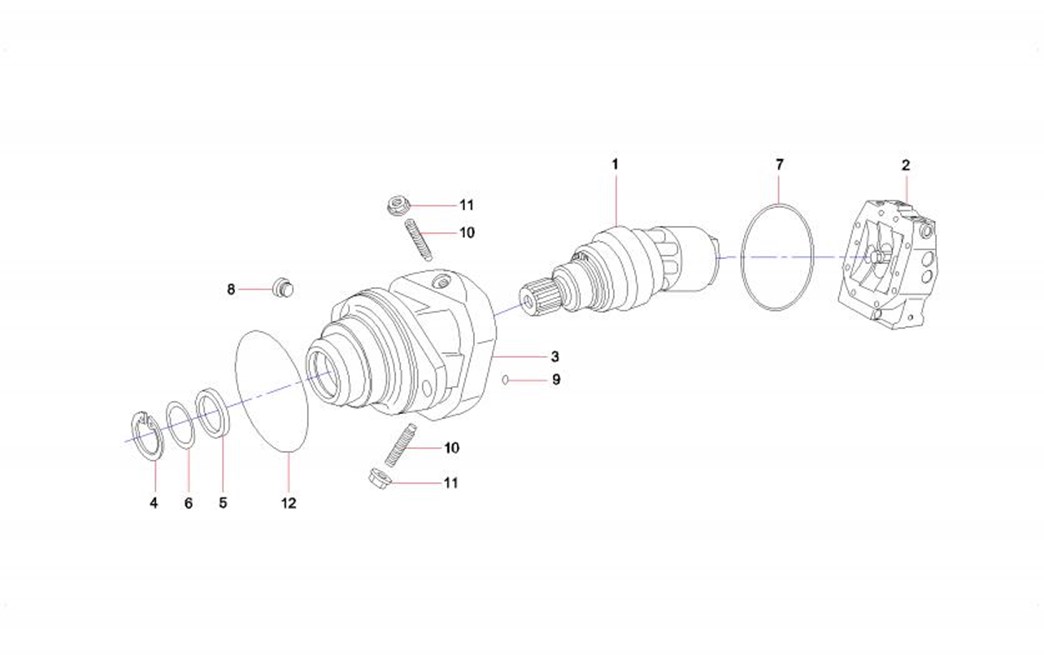

3-31-1 |
1 |
60089864 |
1 |
ROTARY GROUP |
3-31-2 |
2 |
60195764 |
1 |
CONTROL |
3-31-3 |
3 |
60089833 |
1 |
HOUSING |
3-31-4 |
4 |
60089873 |
1 |
Ring, retainer |
3-31-5 |
5 |
60089959 |
1 |
Ring,seal |
3-31-6 |
6 |
60089912 |
1 |
BACK-UP PLATE |
3-31-7 |
7 |
60089949 |
1 |
O-ring |
3-31-8 |
8 |
60089920 |
1 |
Washer, lock |
3-31-9 |
9 |
60089948 |
1 |
O-ring |
3-31-10 |
10 |
60089926 |
2 |
Pin |
3-31-11 |
11 |
60089960 |
2 |
Seal batten, locking |
3-31-12 |
12 |
60089947 |
1 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

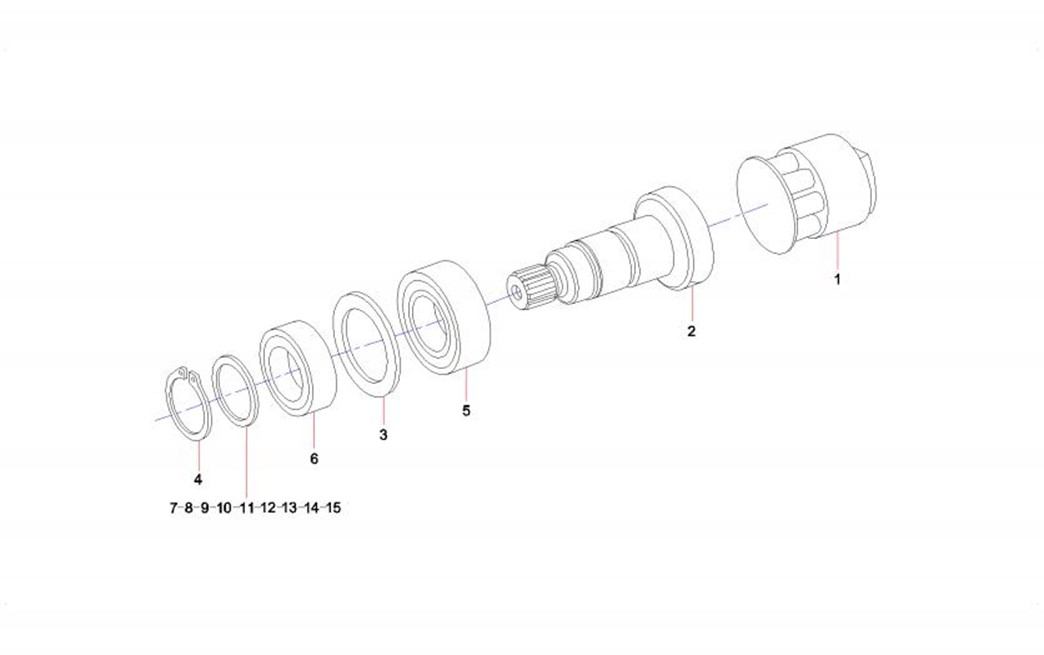

3-33-1 |
1 |
60089931 |
1 |
ROTARY GROUP HYDR. |
3-33-2 |
2 |
60089835 |
1 |
DRIVE SHAFT |
3-33-3 |
3 |
60089863 |
1 |
Bushing |
3-33-4 |
4 |
60089902 |
1 |
Clampspring |
3-33-5 |
5 |
60089854 |
1 |
Taperedrollerbearing |
3-33-6 |
6 |
60089853 |
1 |
Taperedrollerbearing |
3-33-7 |
7 |
60089889 |
1 |
BACK-UP PLATE |
3-33-8 |
8 |
60151396 |
1 |
BACK-UP PLATE |
3-33-9 |
9 |
60151397 |
1 |
BACK-UP PLATE |
3-33-10 |
10 |
60151398 |
1 |
BACK-UP PLATE |
3-33-11 |
11 |
60151399 |
1 |
BACK-UP PLATE |
3-33-12 |
12 |
60151400 |
1 |
BACK-UP PLATE |
3-33-13 |
13 |
60151401 |
1 |
BACK-UP PLATE |
3-33-14 |
14 |
60151402 |
1 |
BACK-UP PLATE |
3-33-15 |
15 |
60151403 |
1 |
BACK-UP PLATE |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

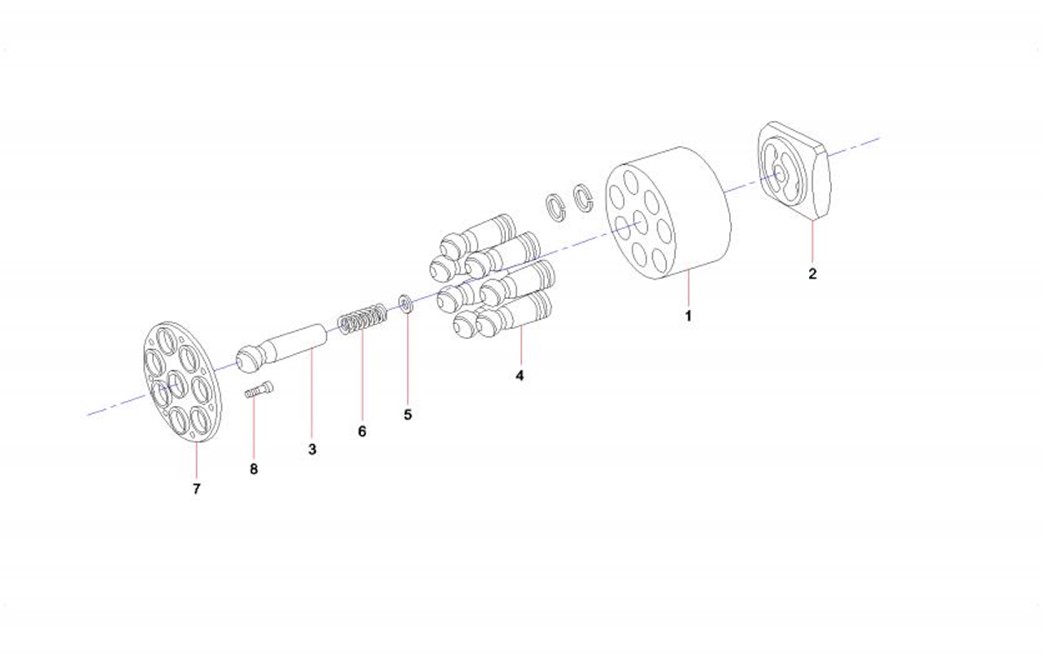

3-35-1 |
1 |
60089965 |
1 |
Sleeve, piston |
3-35-2 |
2 |
60089964 |
1 |
Controller |
3-35-3 |
3 |
60089944 |
1 |
Pin shaft, center |
3-35-4 |
4 |
60089899 |
7 |
Piston |
3-35-5 |
5 |
60089891 |
1 |
ADJUSTMENT SHIM |
3-35-6 |
6 |
60089934 |
1 |
Spring, pressure |
3-35-7 |
7 |
60089838 |
1 |
Disc, arresting |
3-35-8 |
8 |
60089906 |
14 |
Screw |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

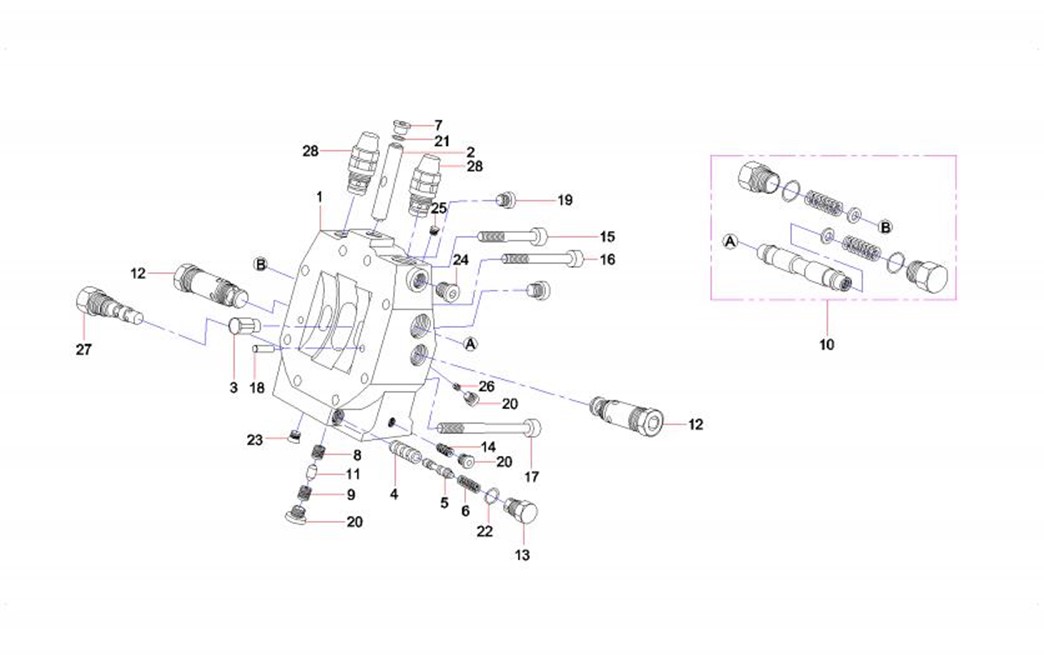

3-37-1 |
1 |
60089898 |
1 |
PORT PLATE |
3-37-2 |
2 |
60089893 |
1 |
Piston, locating |
3-37-3 |
3 |
60089832 |
1 |
POSITIONING TRUNNION |
3-37-4 |
4 |
B229900005235 |
1 |
Control sleeve |
3-37-5 |
5 |
60089904 |
1 |
CONTROL PISTON |
3-37-6 |
6 |
60089932 |
1 |
PRESSURE SPRING |
3-37-7 |
7 |
60089922 |
1 |
Washer, lock |
3-37-8 |
8 |
60089939 |
1 |
THROTTLE SCREW |
3-37-9 |
9 |
60089940 |
1 |
THROTTLE SCREW |
3-37-10 |
10 |
60089846 |
1 |
BRAKE VALVE |
3-37-11 |
11 |
60089942 |
1 |
THROTTLE PIN |
3-37-12 |
12 |
60089840 |
2 |
VALVE |
3-37-13 |
13 |
60089917 |
1 |
LOCKING SCREW |
3-37-14 |
14 |
60089839 |
1 |
SHUTTLE VALVE |
3-37-15 |
15 |
60089909 |
2 |
SOCKET-HEAD SCREW |
3-37-16 |
16 |
60151406 |
2 |
SOCKET-HEAD SCREW |
3-37-17 |
17 |
60151405 |
4 |
SOCKET-HEAD SCREW |
3-37-18 |
18 |
60089936 |
2 |
Pin,round |
3-37-19 |
19 |
60089918 |
3 |
LOCKING SCREW |
3-37-20 |
20 |
60089919 |
4 |
LOCKING SCREW |
