SANY SY205C SY205C9 SY205C9M2KS EXCAVATOR parts catalog 03

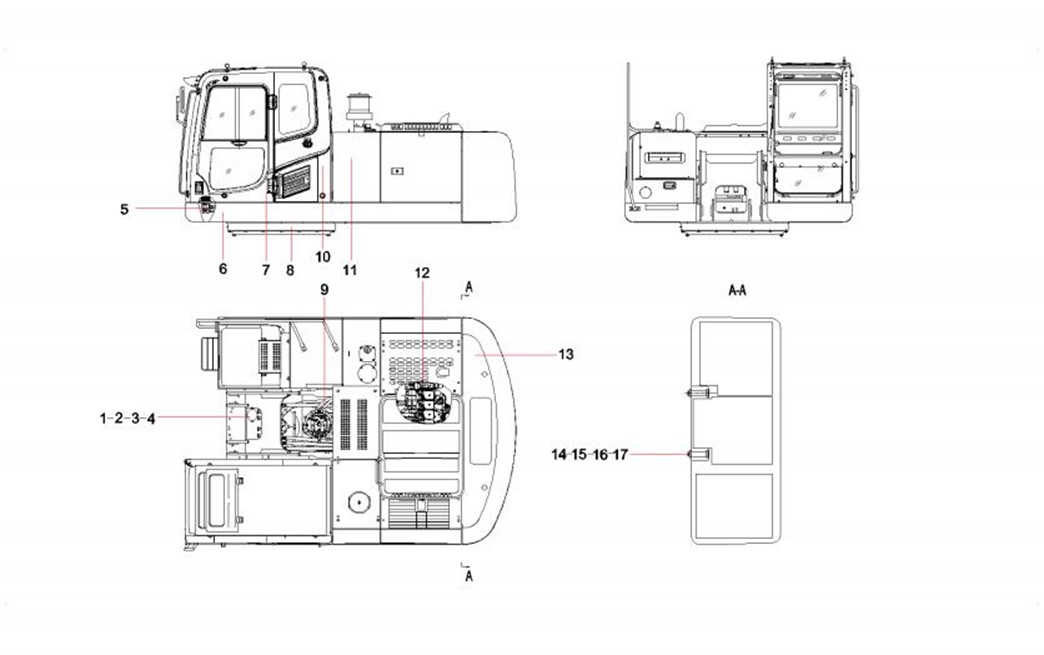

第2章
回转装置
(Slewing device SY205C9M2K.1C)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-3-2 |
2 |
A820101117871 |
1 |
盖 |
Cover |
2-3-3 |
3 |
A210111000202 |
2 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 |
2-3-4 |
4 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer 12GB97.1 |
2-3-5 |
5 |
12772926 |
1 |
先导管路 |
Pilot Pipeline |
2-3-6 |
6 |
12674784 |
1 |
回转平台 |
Revolving frame |
2-3-7 |
7 |
13199449 |
1 |
驾驶室 |
CAB SY225C9.1.5E |
2-3-8 |
8 |
10473822 |
1 |
回转支承总成 |
Bearing AS, swing |
2-3-9 |
9 |
12766251 |
1 |
液压主管路 |
Hydraulic main pipeline |
2-3-10 |
10 |
11566113 |
1 |
空调系统 |
Air conditioning system |
2-3-11 |
11 |
12774107 |
1 |
覆盖件总装 |
Cover GP |
2-3-12 |
12 |
12768527 |
1 |
动力系统 |
Power train |
2-3-13 |
13 |
11285242 |
1 |
配重总成 |
Counterweight GP |
2-3-14 |
14 |
A210110000354 |
4 |
螺栓M30×300GB5782 10.9级 |
Screw M30×300GB5782 |
2-3-15 |
15 |
A210444000003 |
4 |
垫圈 |
Washer 30GB1230 |
2-3-16 |
16 |
11508253 |
3 |
配重调整垫片 |
Shim, adjusting, counterweight |
2-3-17 |
17 |
11508248 |
3 |
配重调整垫片 |
Shim, adjusting, counterweight |

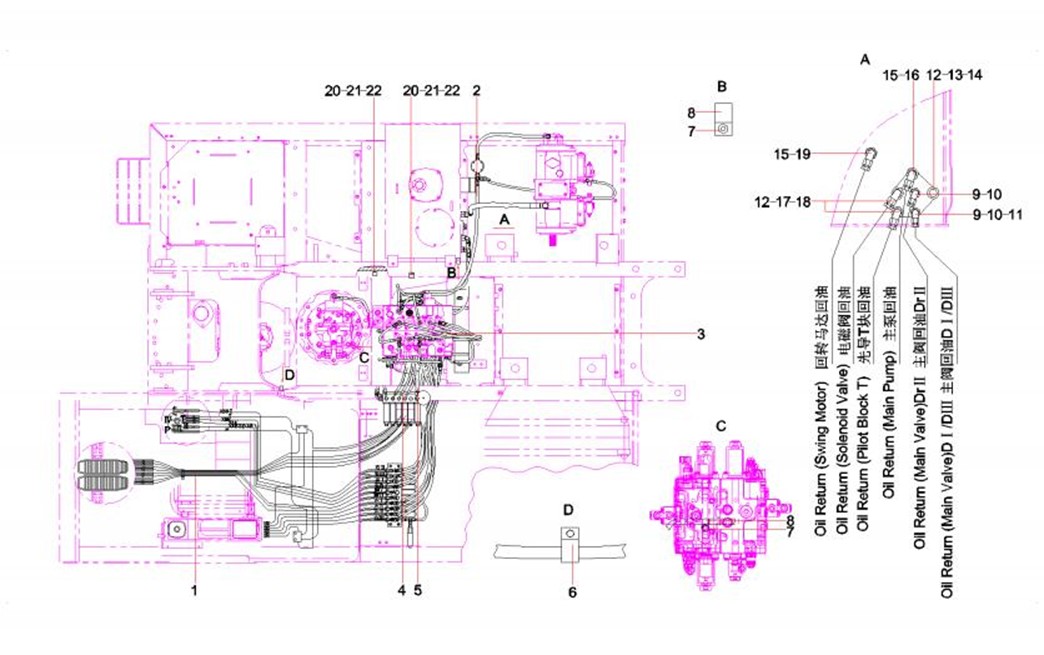

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-1 |
1 |
11543868 |
1 |
PPC管路 |
Pipeline, PPC |
2-5-2 |
2 |
11543874 |
1 |
主泵管路 |
Pipeline, main pump |
2-5-3 |
3 |
12772920 |
1 |
主阀管路 |
Pipeline, main valve |
2-5-4 |
4 |
12772913 |
1 |
电磁阀管路 |
Lines, solenoid valve |
2-5-5 |
5 |
11779657 |
2 |
胶套 |
Sleeve, rubber |
2-5-6 |
6 |
60086354 |
1 |
线束固定夹 |
Clamp, harness |
2-5-7 |
7 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 |
2-5-8 |
8 |
60086357 |
2 |
线束固定夹 |
Clamp, harness |
2-5-9 |
9 |
A820205000839 |
2 |
接头 |
Connector |
2-5-10 |
10 |
A230101000247 |
2 |
O形圈 |
O-ring |
2-5-11 |
11 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
2-5-12 |
12 |
A230101000243 |
3 |
O形圈 |
O-ring |
2-5-13 |
13 |
10077549 |
1 |
接头 |
Connector, internal |
2-5-14 |
14 |
60060301 |
1 |
温度传感器 |
Sensor, temperature |
2-5-15 |
15 |
A229900001581 |
2 |
O形圈 |
O-ring |
2-5-16 |
16 |
A820205000837 |
1 |
接头 |
Connector |
2-5-17 |
17 |
A820205000838 |
2 |
接头 |
Connector |
2-5-18 |
18 |
B210780000024 |
2 |
管接头 |
Connector, pipe |
2-5-19 |
19 |
A820205002377 |
1 |
接头 |
Connector |
2-5-20 |
20 |
60086356 |
2 |
线束固定夹 |
Clamp, harness |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-21 |
21 |
24000637 |
2 |
垫圈10GB97.1 达克锈 |
Washer 10GB97.1 |
2-7-22 |
22 |
A210111000125 |
2 |
螺栓 |
Bolt |

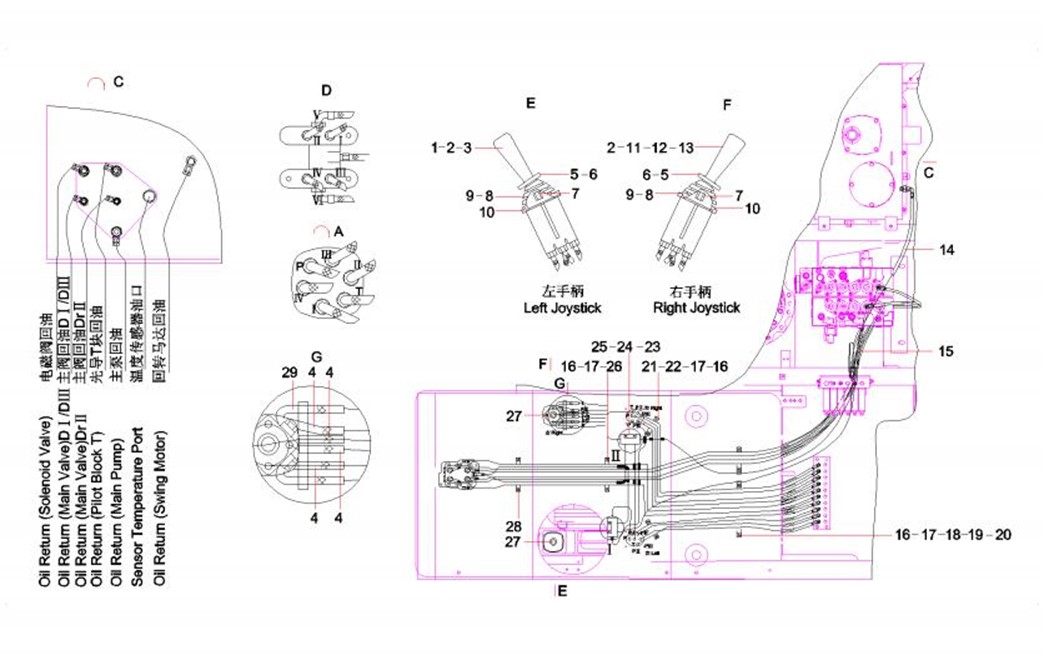

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
B229900001613 |
1 |
左手柄 |
Joystick, left |
2-9-2 |
2 |
A210264000022 |
2 |
自攻螺钉 |
Screw, self-tapping |
2-9-3 |
3 |
60116344 |
1 |
插入件 |
Insertion piece |
2-9-4 |
4 |
B230103001375 |
4 |
胶管 |
Hose |
2-9-5 |
5 |
11050165 |
2 |
手柄 |
Handle, grip |
2-9-6 |
6 |
A210308000006 |
2 |
螺母 |
Nut M12×1.25GB6171 |
2-9-7 |
7 |
A210307000025 |
2 |
螺母 |
Nut M14GB6170 |
2-9-8 |
8 |
A229900006446 |
2 |
罩 |
Hood |
2-9-9 |
9 |
A229900001028 |
2 |
罩 |
Hood |
2-9-10 |
10 |
A229900001027 |
2 |
板 |
Plate |
2-9-11 |
11 |
B229900001614 |
1 |
右手柄 |
Joystick, right |
2-9-12 |
12 |
A241200000875 |
1 |
按钮开关 |
Switch |
2-9-13 |
13 |
A229900006438 |
1 |
插入件 |
Insertion piece |
2-9-14 |
14 |
B230103003202 |
1 |
胶管 |
Hose |
2-9-15 |
15 |
B230103003282 |
1 |
胶管 |
Hose, rubber |
2-9-16 |
16 |
A210111000342 |
10 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9级 |
2-9-17 |
17 |
24000511 |
10 |
垫圈8GB93 达克锈 |
Washer 8GB93 达克锈 |
2-9-18 |
18 |
11243400 |
1 |
压板 |
Plate, pressure |
2-9-19 |
19 |
60086354 |
2 |
线束固定夹 |
Clamp, harness |
2-9-20 |
20 |
11602359 |
2 |
橡胶垫 |
Gasket, rubber |

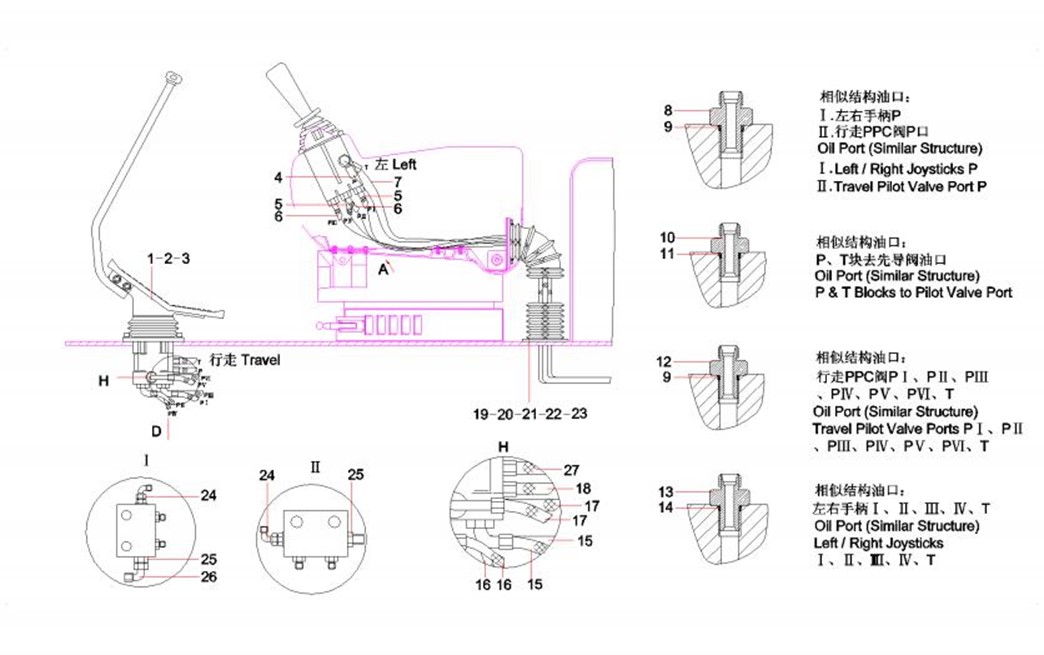

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-21 |
21 |
11602348 |
2 |
橡胶垫 |
Gasket, rubber |
2-11-22 |
22 |
11243374 |
2 |
压板 |
Plate, pressure |
2-11-23 |
23 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer 10GB93 达克锈 |
2-11-24 |
24 |
A820199000360 |
2 |
PT块 |
Block, PT |
2-11-25 |
25 |
21005186 |
4 |
螺栓M10×40GB5783 10.9级 |
Bolt M10×40GB5783 10.9级 |
2-11-26 |
26 |
11243372 |
2 |
压板 |
Plate, pressure |
2-11-27 |
27 |
B220401001302 |
2 |
手动先导阀 |
Valve, pilot, manual |
2-11-28 |
28 |
11602341 |
2 |
橡胶垫 |
Gasket, rubber |
2-11-29 |
29 |
B230103000982 |
1 |
胶管 |
Hose |
