SANY SY205C SY205C9 SY205C9M2KS EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

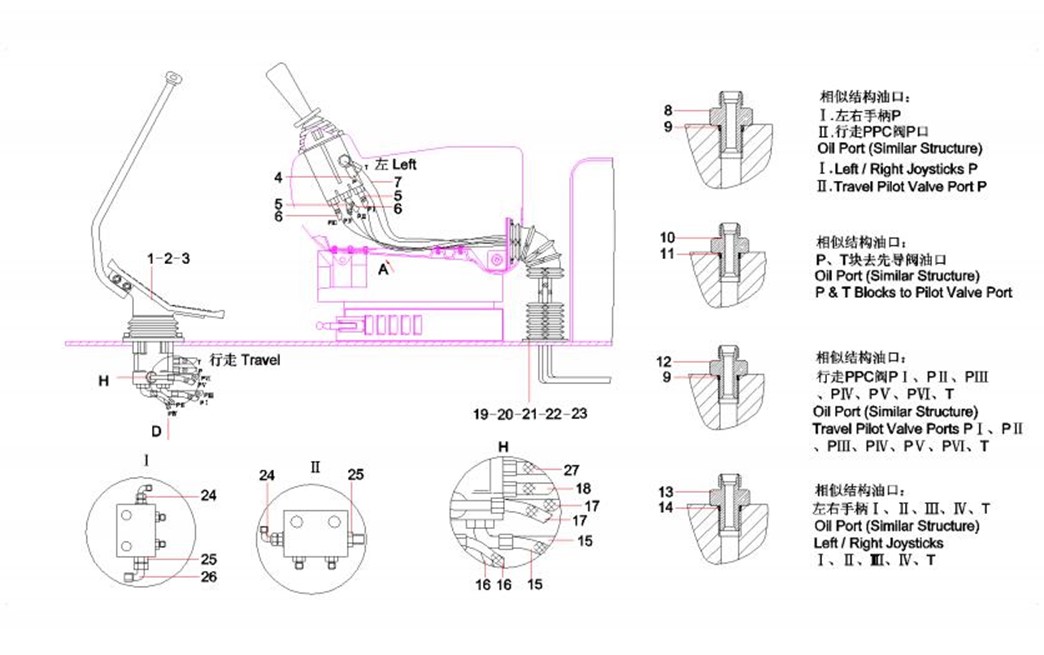

2-13-1 |
1 |
A210111000197 |
4 |
螺栓M10×25GB5783 10.9级 |
Bolt |
2-13-2 |
2 |
60004101 |
1 |
脚踏阀 |
Valve, foot |
2-13-3 |
3 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer 10GB97.1 |
2-13-4 |
4 |
A831211120000 |
1 |
胶管 |
Hose, rubber |
2-13-5 |
5 |
B230103000985 |
3 |
胶管 |
Hose |
2-13-6 |
6 |
60128281 |
2 |
胶管 |
Hose |
2-13-7 |
7 |
B230103002263 |
1 |
胶管 |
Hose, rubber |
2-13-8 |
8 |
60020078 |
3 |
过滤接头 |
Connector, filter |
2-13-9 |
9 |
B230101000047 |
16 |
O形圈 |
O-ring |
2-13-10 |
10 |
A820205000839 |
6 |
接头 |
Connector |
2-13-11 |
11 |
B230101000047 |
16 |
O形圈 |
O-ring |
2-13-12 |
12 |
A820205000940 |
7 |
接头 |
Connector |
2-13-13 |
13 |
A820205000946 |
10 |
接头 |
Connector |
2-13-14 |
14 |
B230101000049 |
10 |
O形圈 |
O-ring |
2-13-15 |
15 |
B230103002001 |
2 |
胶管 |
Hose |
2-13-16 |
16 |
B230103002658 |
2 |
胶管 |
Hose |
2-13-17 |
17 |
21020054 |
2 |
胶管 |
Hose |
2-13-18 |
18 |
B230103004256 |
1 |
胶管 |
Hose |
2-13-19 |
19 |
A820601990304 |
2 |
法兰 |
Flange |
2-13-20 |
20 |
A820601990336 |
2 |
波纹管 |
Bellows |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

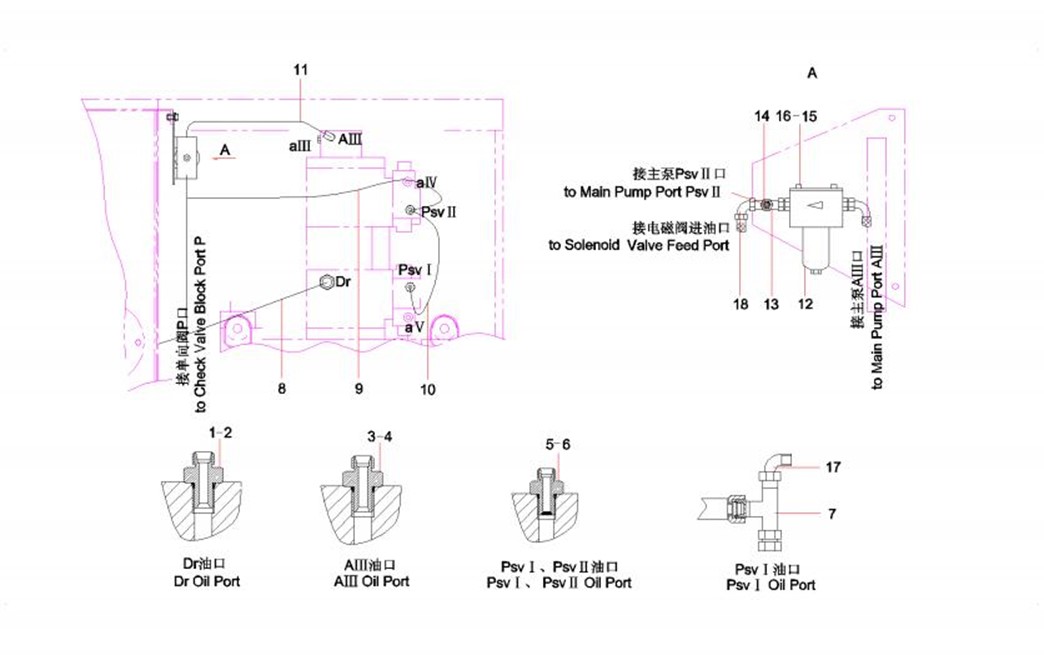

2-15-21 |
21 |
A210111000079 |
8 |
螺栓 |
Bolt |
2-15-22 |
22 |
24000632 |
8 |
垫圈6GB97.1 达克锈 |
Washer |
2-15-23 |
23 |
11243401 |
2 |
胶套 |
Sleeve, rubber |
2-15-24 |
24 |
B210780000418 |
2 |
管接头 |
Connector, pipe |
2-15-25 |
25 |
A820205000894 |
2 |
接头 |
Connector |
2-15-26 |
26 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-15-27 |
27 |
A831211095000 |
1 |
胶管 |
Hose assembly |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

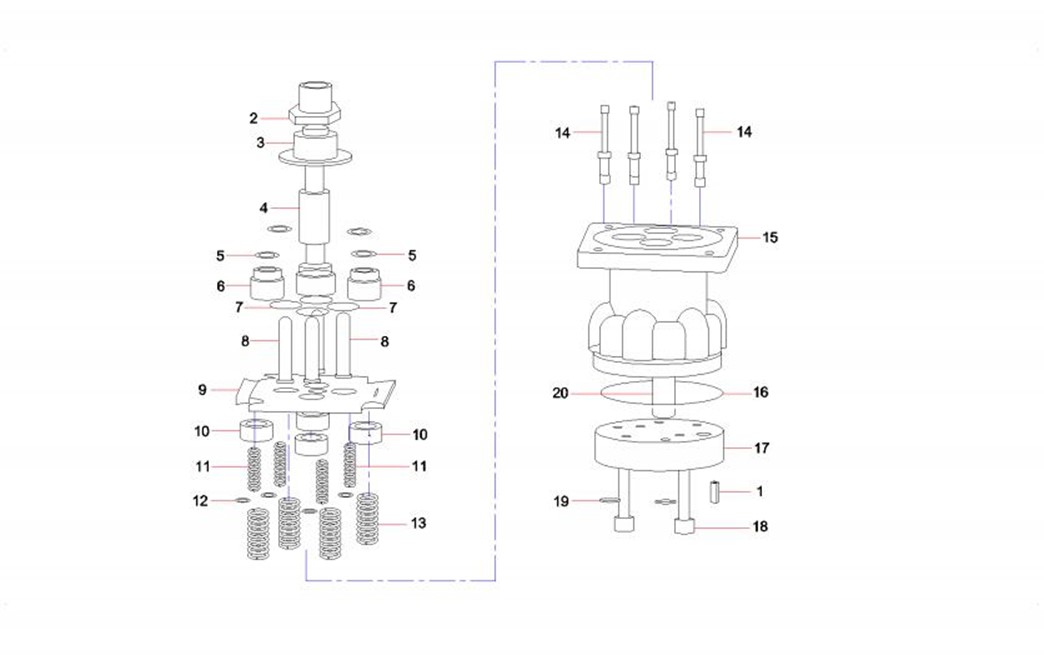

2-17-1 |
1 |
60008879 |
1 |
弹簧销 |
Pin, roll |
2-17-2 |
2 |
60008604 |
1 |
调整螺母 |
Nut, adjusting |
2-17-3 |
3 |
60008809 |
1 |
圆板 |
Plate, circular |
2-17-4 |
4 |
60008602 |
1 |
接头 |
Connector |
2-17-5 |
5 |
60008603 |
4 |
密封圈 |
Ring, seal |
2-17-6 |
6 |
60008595 |
4 |
堵头 |
Plug |
2-17-7 |
7 |
B230101000363 |
4 |
O形圈 |
O-ring |
2-17-8 |
8 |
60008599 |
4 |
推动杆 |
Pushrod |
2-17-9 |
9 |
60008811 |
1 |
板 |
Plate |
2-17-10 |
10 |
60008758 |
4 |
弹簧座 |
Seat, spring |
2-17-11 |
11 |
60008775 |
4 |
弹簧 |
Spring |
2-17-12 |
12 |
60008597 |
4 |
垫圈 |
Washer |
2-17-13 |
13 |
60008774 |
4 |
弹簧 |
Spring |
2-17-14 |
14 |
60008760 |
4 |
滑轴 |
Spool |
2-17-15 |
15 |
60008795 |
1 |
壳体 |
Housing |
2-17-16 |
16 |
60008799 |
1 |
O形圈 |
O-ring |
2-17-17 |
17 |
60008810 |
1 |
油口接板 |
Plate, connecting, oil port |
2-17-18 |
18 |
60008786 |
2 |
内六角螺钉 |
Screw, socket head |
2-17-19 |
19 |
60008598 |
2 |
密封垫圈 |
Washer, seal |
2-17-20 |
20 |
60008806 |
1 |
衬套 |
Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

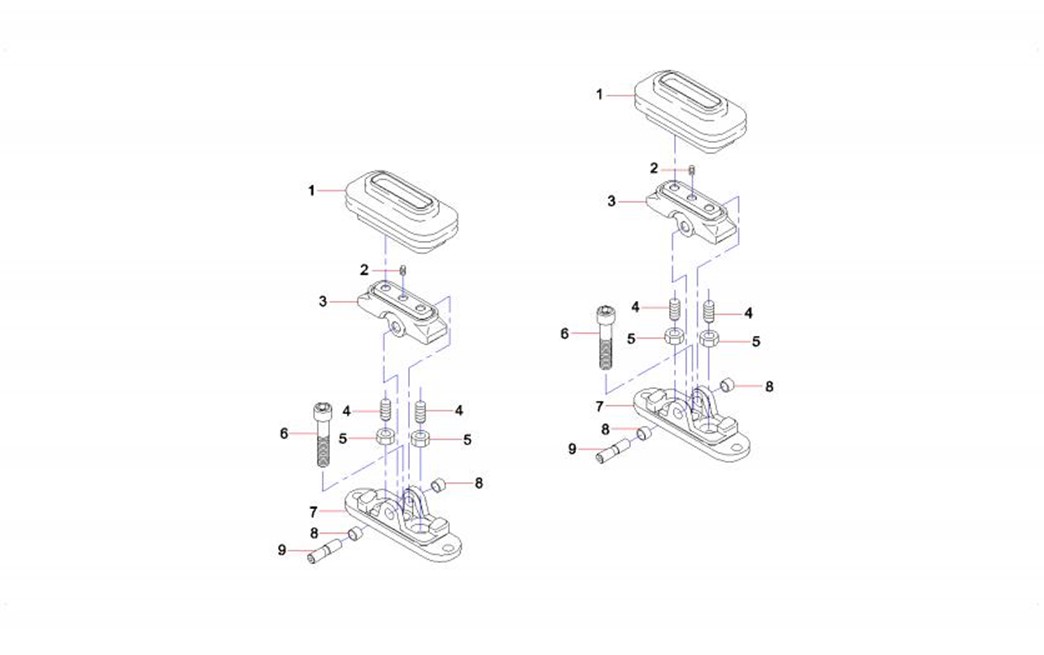

2-19-1 |
1 |
60008593 |
2 |
护罩 |
Cover, rubber |
2-19-2 |
2 |
60038339 |
2 |
定位螺栓 |
Bolt, positioning |
2-19-3 |
3 |
60008591 |
2 |
凸轮 |
Plate, cam |
2-19-4 |
4 |
60008592 |
4 |
调整螺杆 |
Screw, adjusting |
2-19-5 |
5 |
60038480 |
4 |
螺母 |
Nut |
2-19-6 |
6 |
60038527 |
2 |
螺栓 |
Bolt |
2-19-7 |
7 |
60008791 |
2 |
盖 |
Cover |
2-19-8 |
8 |
60038181 |
4 |
衬套 |
Sleeve |
2-19-9 |
9 |
60008585 |
2 |
凸轮轴 |
Camshaft |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

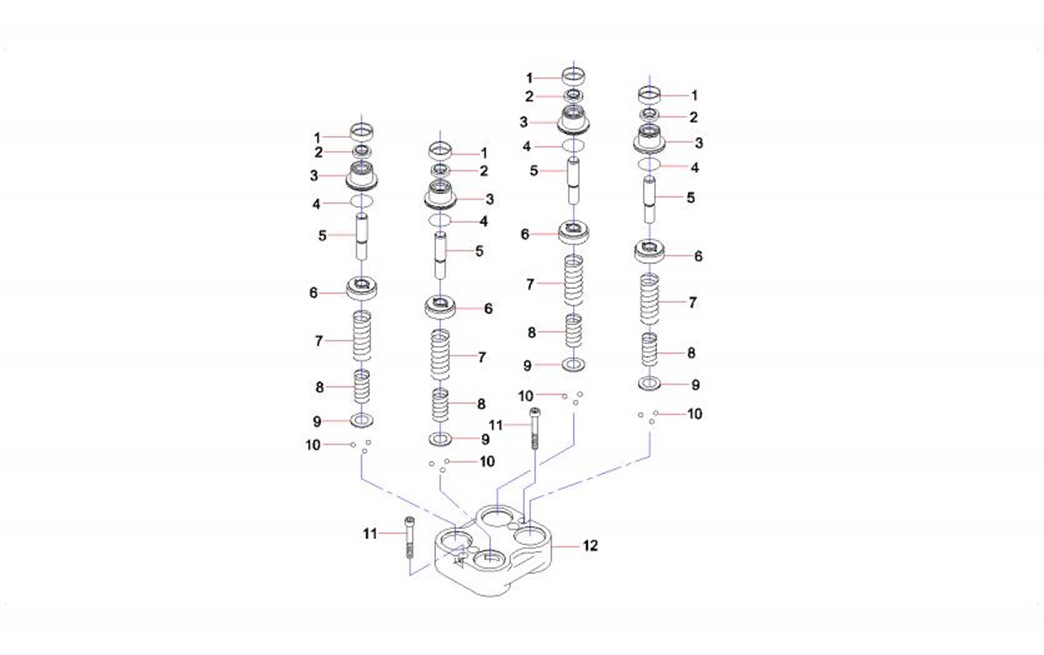

2-21-1 |
1 |
60008754 |
4 |
盖 |
Cover |
2-21-2 |
2 |
60008776 |
4 |
防尘圈 |
Ring, dust |
2-21-3 |
3 |
60008780 |
4 |
堵 |
Plug |
2-21-4 |
4 |
60038720 |
4 |
O形圈 |
O-ring |
2-21-5 |
5 |
60008813 |
4 |
推杆 |
Plunger |
2-21-6 |
6 |
60008803 |
4 |
活塞 |
Piston |
2-21-7 |
7 |
60008767 |
4 |
弹簧 |
Spring |
2-21-8 |
8 |
60008766 |
4 |
弹簧 |
Spring |
2-21-9 |
9 |
60008756 |
4 |
弹簧座 |
Seat, spring |
2-21-10 |
10 |
60038140 |
12 |
轴承钢珠 |
Bearing, ball |
2-21-11 |
11 |
60038563 |
2 |
内六角螺钉 |
Bolt |
2-21-12 |
12 |
60038605 |
1 |
外壳(阻尼器) |
Casing, damper |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

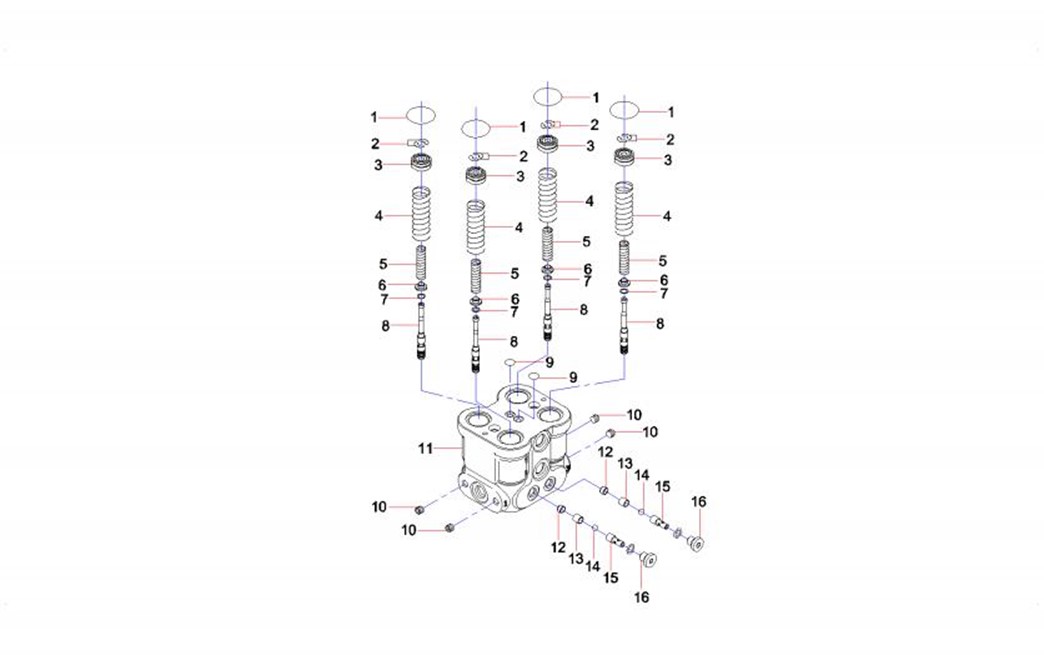

2-23-1 |
1 |
60038820 |
4 |
O形圈 |
O-ring |
2-23-2 |
2 |
60008596 |
8 |
垫圈 |
Washer |
2-23-3 |
3 |
60008757 |
4 |
弹簧座 |
Seat, spring |
2-23-4 |
4 |
60038221 |
4 |
弹簧 |
Spring |
2-23-5 |
5 |
60008594 |
4 |
弹簧 |
Spring |
2-23-6 |
6 |
60008589 |
4 |
垫圈 |
Washer |
2-23-7 |
7 |
60008597 |
4 |
垫圈 |
Washer |
2-23-8 |
8 |
60008588 |
4 |
柱塞 |
Plunger |
2-23-9 |
9 |
60038727 |
4 |
O形圈 |
O-ring |
2-23-10 |
10 |
60008728 |
4 |
紧定螺钉 |
Setscrew |
2-23-11 |
11 |
60038436 |
1 |
壳体 |
Housing |
2-23-12 |
12 |
60038702 |
2 |
座 |
Seat |
2-23-13 |
13 |
60038020 |
2 |
套 |
Collar |
2-23-14 |
14 |
60038139 |
2 |
轴承钢珠 |
Bearing, ball |
2-23-15 |
15 |
60038703 |
2 |
座 |
Seat |
2-23-16 |
16 |
60038487 |
2 |
螺塞 |
Plug, screw |
