SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 03
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

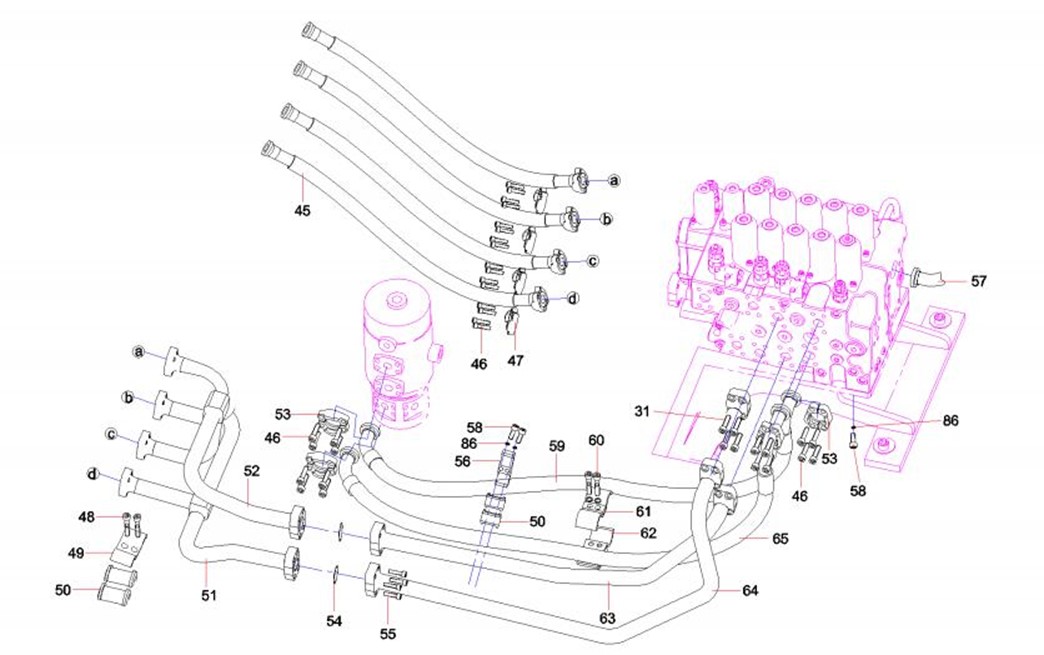

2-11-45 |
45 |
B230103002294 |
4 |
Hose |
2-11-46 |
46 |
Modification or other |
90 |
Screw M10×30GB70.1 10.9 |
2-11-47 |
47 |
B210780000696 |
12 |
Flange, split |
2-11-48 |
48 |
A210204000337 |
4 |
Screw M12×30GB70.110.9 |
2-11-49 |
49 |
11654944 |
2 |
Plate, pressure |
2-11-50 |
50 |
A820606010360 |
12 |
Gasket |
2-11-51 |
51 |
11539135 |
1 |
Pipe, head end, boom cylinder |
2-11-52 |
52 |
11539237 |
1 |
Pipe, rod end, boom cylinder |
2-11-53 |
53 |
B210780000244 |
32 |
Flange, split |
2-11-54 |
54 |
B230101000456 |
5 |
O-ring |
2-11-55 |
55 |
A210204000364 |
8 |
Screw M10×45GB70.1 10.9 |
2-11-56 |
56 |
11539353 |
1 |
Plate, pressure |
2-11-57 |
57 |
13358178 |
1 |
Oil return pipeline |
2-11-58 |
58 |
A210204000206 |
5 |
Screw M12×35GB70.1 10.9 |
2-11-59 |
59 |
B230103002316 |
1 |
Hose |
2-11-60 |
60 |
A210204000335 |
4 |
Screw M10×55GB70.1 10.9 |
2-11-61 |
61 |
A810406012424 |
2 |
Plate, lower |
2-11-62 |
62 |
A810406012423 |
2 |
Plate, upper |
2-11-63 |
63 |
11538578 |
1 |
Pipe GP,steel |
2-11-64 |
64 |
11538576 |
1 |
Pipe GP,steel |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-13-65 |
65 |
B230103002317 |
1 |
Hose |
2-13-86 |
86 |
60060548 |
5 |
Washer 12GB96.1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

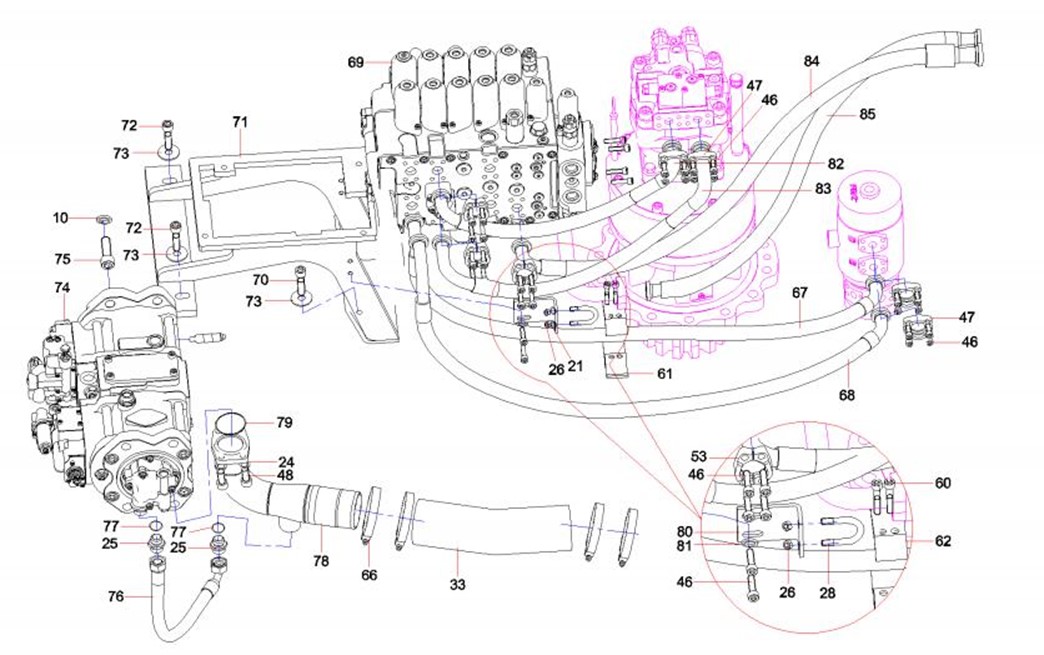

2-15-24 |
24 |
A210433000019 |
4 |
Washer 12GB862.1 |
2-15-25 |
25 |
A820205000187 |
2 |
Connector |
2-15-33 |
33 |
12841180 |
1 |
Suction hose |
2-15-66 |
66 |
60227326 |
4 |
T-type anchor ear |
2-15-67 |
67 |
B230103002320 |
1 |
Hose |
2-15-68 |
68 |
B230103002318 |
1 |
Hose |
2-15-69 |
69 |
60008123 |
1 |
Valve, main control |
2-15-70 |
70 |
A210111000212 |
1 |
Bolt M16×35GB5783 10.9 |
2-15-71 |
71 |
11508991 |
1 |
Bracket, main valve |
2-15-72 |
72 |
A210110000324 |
2 |
Bolt |
2-15-73 |
73 |
Modification or other |
3 |
Washer 16GB96.1 |
2-15-74 |
74 |
60123319 |
1 |
Pump, plunger |
2-15-75 |
75 |
A210204000300 |
4 |
Screw M20×55GB70.1 10.9 |
2-15-76 |
76 |
B230103000814 |
1 |
Hose, rubber |
2-15-77 |
77 |
B230101000356 |
2 |
O-ring 23.7×3.5JISB2401 |
2-15-78 |
78 |
12841182 |
1 |
Oil suction steel |
2-15-79 |
79 |
B230101000038 |
1 |
O-ring |
2-15-80 |
80 |
11144202 |
1 |
Bracket |
2-15-81 |
81 |
24000637 |
2 |
Washer |
2-15-82 |
82 |
60109193 |
1 |
Hose |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-17-83 |
83 |
60135102 |
1 |
Hose |
2-17-84 |
84 |
60078309 |
1 |
Hose |
2-17-85 |
85 |
60065987 |
1 |
Hose |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

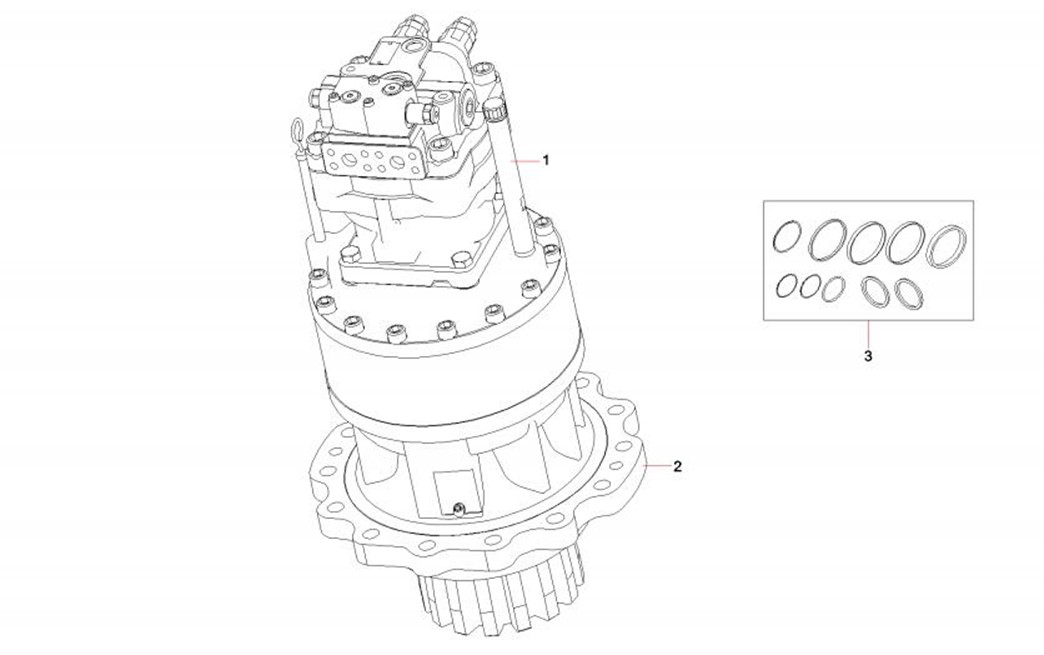

2-19-1 |
1 |
60180836 |
1 |
Rotary motor |
2-19-2 |
2 |
60010554 |
1 |
Reducer |
2-19-3 |
3 |
60204227 |
1 |
Maintenance bag of slewing gear |
