SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 22
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

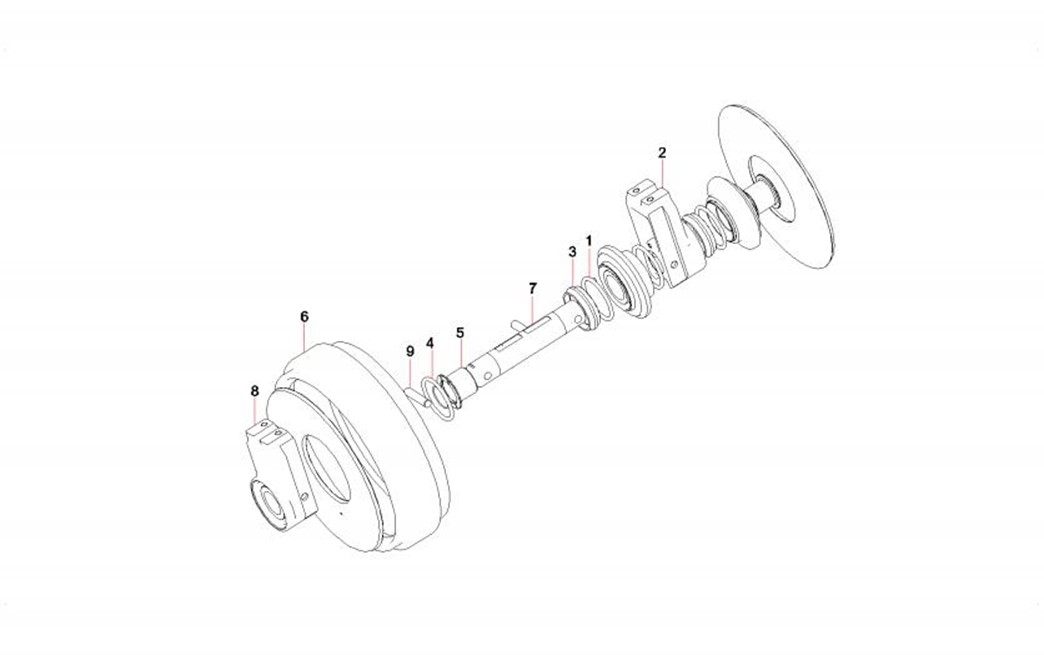

3-5-1 |
1 |
11744341 |
2 |
Leading Wheel assembly |
3-5-2 |
2 |
A210111000054 |
8 |
Bolt M16×55GB5783 10.9 |
3-5-3 |
3 |
A210491000118 |
76 |
Washer 16GB1230 |
3-5-4 |
4 |
A229900006383 |
2 |
Tensioner |
3-5-5 |
5 |
A210111000101 |
2 |
Bolt M12×25GB5783 10.9 |
3-5-6 |
6 |
A210111000347 |
8 |
Bolt M16×90GB5783 10.9 |
3-5-7 |
7 |
B229900000862 |
2 |
Valve, grease |
3-5-8 |
8 |
A820101010372 |
2 |
Plate, support |
3-5-9 |
9 |
12168856 |
4 |
Roller As, carrier |
3-5-10 |
10 |
A210491000121 |
2 |
Washer 12GB1230 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

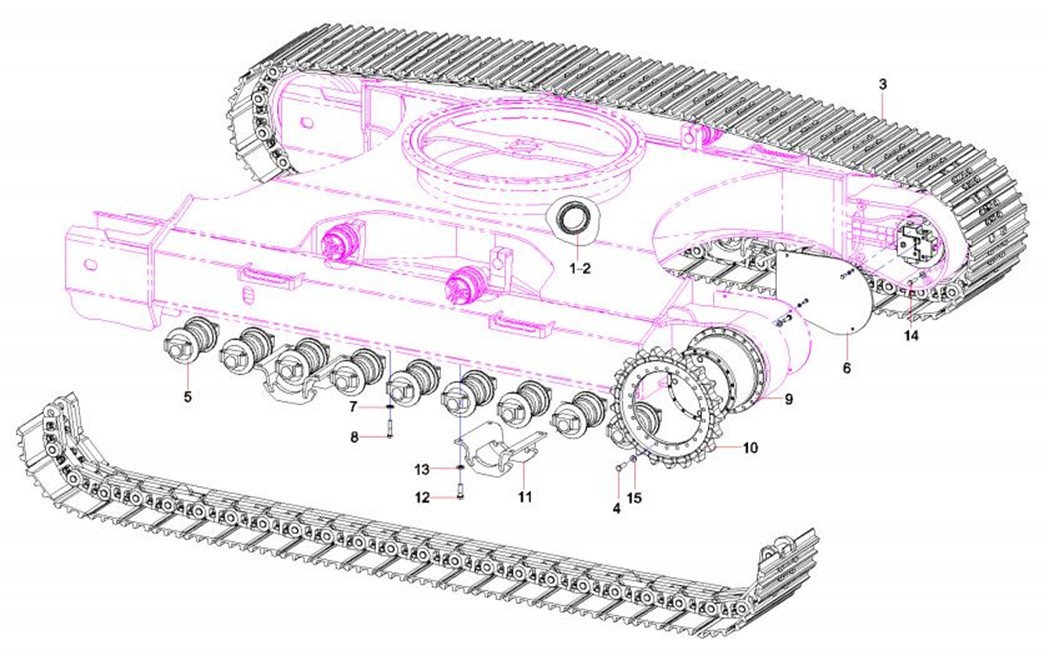

3-7-1 |
1 |
A820606030361 |
2 |
Sheath |
3-7-2 |
2 |
A239900000066 |
10 |
Strap, nylon (black) |
3-7-3 |
3 |
12670286 |
2 |
crawler assemblySTC190MB-7049 |
3-7-4 |
4 |
60052677 |
60 |
Bolt |
3-7-5 |
5 |
13289079 |
18 |
track roller SWZ190AY 190A支重 |
3-7-6 |
6 |
A820101116020 |
2 |
Coverplate, motor |
3-7-7 |
7 |
A210491000144 |
72 |
Washer 18(GB1230) |
3-7-8 |
8 |
A210110000307 |
72 |
Bolt |
3-7-9 |
9 |
60066181 |
2 |
Reducer GP |
3-7-10 |
10 |
11221884 |
2 |
Sprocket |
3-7-11 |
11 |
A810401990037 |
4 |
Board, guard |
3-7-12 |
12 |
A210111000221 |
16 |
Bolt M20×50GB5783 10.9 |
3-7-13 |
13 |
A210491000132 |
17 |
Washer 20GB1230 |
3-7-14 |
14 |
60197801 |
60 |
Bolt |
3-7-15 |
15 |
21001338 |
60 |
Washer 16GB97.1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

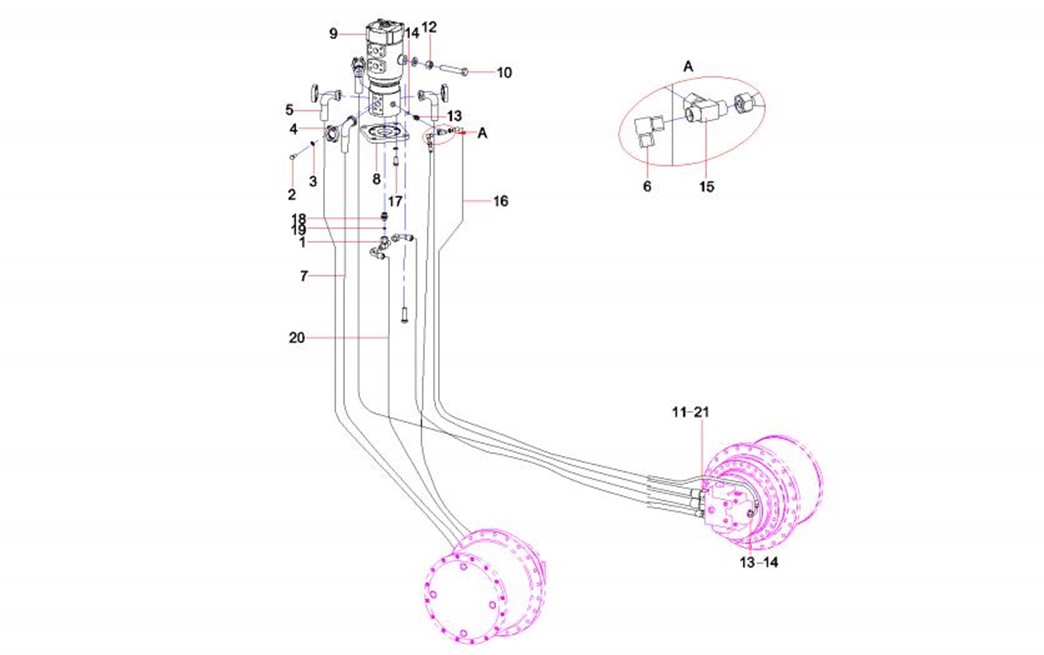

3-9-1 |
1 |
B210780000413 |
1 |
Connector, pipe |
3-9-2 |
2 |
A210204000354 |
16 |
Screw M10×30GB70.1 10.9 |
3-9-3 |
3 |
24000512 |
8 |
Washer |
3-9-4 |
4 |
B210780000244 |
8 |
Flange, split |
3-9-5 |
5 |
B230103002701 |
2 |
Hose |
3-9-6 |
6 |
B210780000418 |
1 |
Connector, pipe |
3-9-7 |
7 |
B230103003016 |
2 |
Hose |
3-9-8 |
8 |
A820101212141 |
1 |
Plate, transition |
3-9-9 |
9 |
60243991 |
1 |
Center Swivel Joint |
3-9-10 |
10 |
A210110000233 |
1 |
Bolt M20×110GB5782 10.9 |
3-9-11 |
11 |
A820205000834 |
4 |
Connector |
3-9-12 |
12 |
A210307000029 |
1 |
Nut M20GB6170 10 |
3-9-13 |
13 |
A820205000844 |
1 |
Connector |
3-9-14 |
14 |
B230101000047 |
3 |
O-ring |
3-9-15 |
15 |
B210780000172 |
1 |
Connector, pipe |
3-9-16 |
16 |
B230103002473 |
2 |
Hose |
3-9-17 |
17 |
A210111000212 |
4 |
Bolt M16×35GB5783 10.9 |
3-9-18 |
18 |
A820205000843 |
3 |
Connector |
3-9-19 |
19 |
B230101000090 |
3 |
O-ring 17.8×2.4JISB2401 |
3-9-20 |
20 |
B230103000284 |
2 |
Hose, rubber |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-11-21 |
21 |
B230101000050 |
4 |
O-ring 28.7×3.5JISB2401 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

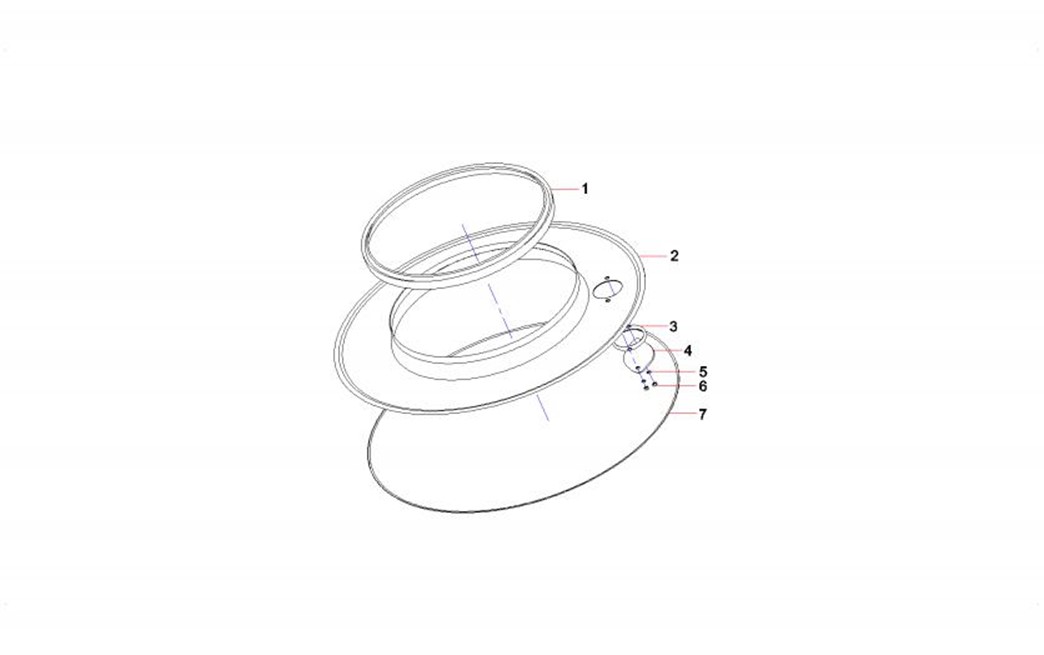

3-13-1 |
1 |
10218932 |
1 |
Ring, sealing |
3-13-2 |
2 |
10398084 |
1 |
Ring, protective |
3-13-3 |
3 |
A820606020170 |
1 |
Block, rubber |
3-13-4 |
4 |
A820101210192 |
1 |
Plate, sealing |
3-13-5 |
5 |
A210405000011 |
2 |
Washer 10GB97.1 |
3-13-6 |
6 |
A210307000017 |
2 |
Nut M10GB6170 |
3-13-7 |
7 |
A820606020169 |
1 |
Ring, sealing |
