SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 23
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-15-1 |
1 |
60027515 |
1 |
Plug, screw |
3-15-2 |
2 |
11744340 |
1 |
Right-Support Abutment |
3-15-3 |
3 |
60047793 |
2 |
Seal, oil |
3-15-4 |
4 |
A210608000081 |
2 |
O-ring |
3-15-5 |
5 |
60102940 |
2 |
Bushing |
3-15-6 |
6 |
11744348 |
1 |
Leading wheel body assembly |
3-15-7 |
7 |
11744338 |
1 |
shaft |
3-15-8 |
8 |
11744339 |
1 |
Lelt-Support Abutment |
3-15-9 |
9 |
60102942 |
2 |
Pin,cylindrical |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

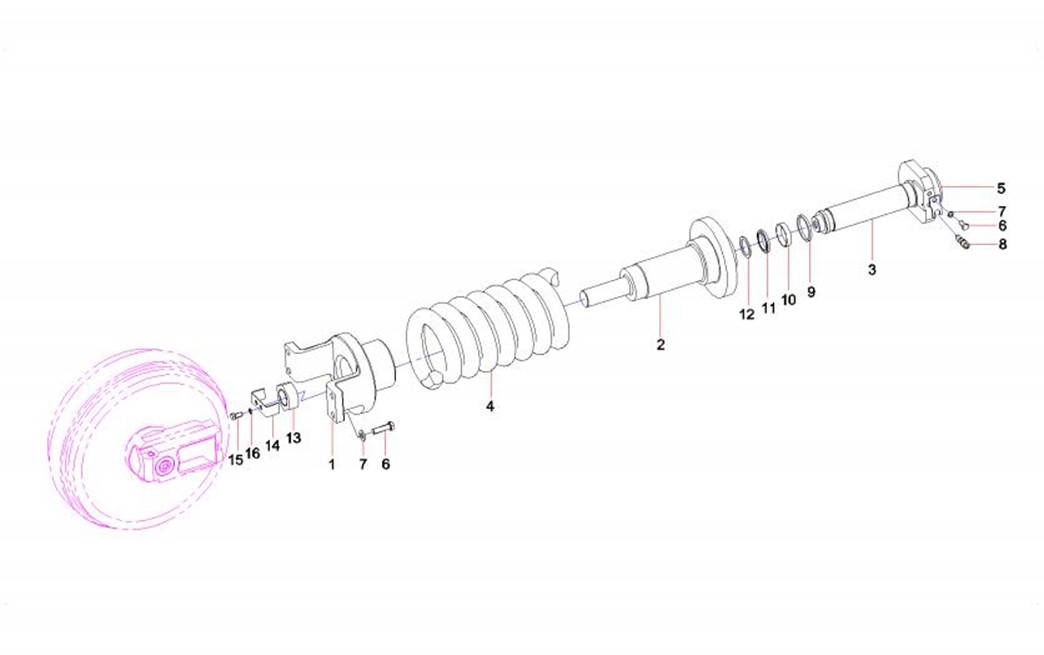

3-17-1 |
1 |
60047943 |
1 |
Mount, connecting |
3-17-2 |
2 |
60047976 |
1 |
Cylinder |
3-17-3 |
3 |
60047981 |
1 |
Shaft |
3-17-4 |
4 |
60047952 |
1 |
Spring |
3-17-5 |
5 |
A820101010372 |
1 |
Plate, support |
3-17-6 |
6 |
A210111000054 |
10 |
Bolt M16×55GB5783 10.9 |
3-17-7 |
7 |
A210491000118 |
10 |
Washer 16GB1230 |
3-17-8 |
8 |
B229900000862 |
1 |
Valve, grease |
3-17-9 |
9 |
60047992 |
1 |
Ring, dust |
3-17-10 |
10 |
60047946 |
1 |
Ring, wear correction |
3-17-11 |
11 |
60047995 |
1 |
Ring, sealing |
3-17-12 |
12 |
60047955 |
1 |
Ring, retaining |
3-17-13 |
13 |
60047966 |
1 |
Nut |
3-17-14 |
14 |
60047950 |
1 |
Plate, lock |
3-17-15 |
15 |
A210110000162 |
4 |
Bolt |
3-17-16 |
16 |
10132662 |
4 |
Washer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

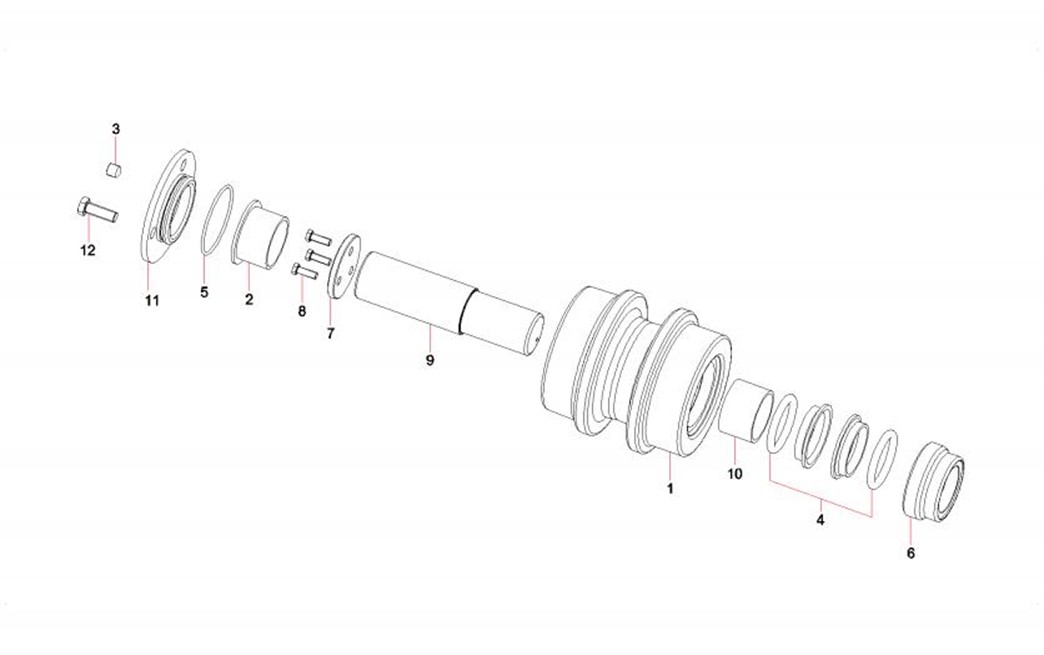

3-19-1 |
1 |
11908442 |
1 |
Body, wheel |
3-19-2 |
2 |
60028677 |
1 |
Sleeve,shaft,with flange |
3-19-3 |
3 |
60027515 |
1 |
Plug, screw |
3-19-4 |
4 |
60028679 |
1 |
Seal,floating |
3-19-5 |
5 |
A210608000089 |
1 |
O-ring 74.4×3.1JISB2401 |
3-19-6 |
6 |
11029450 |
1 |
Carrier,seal,floating |
3-19-7 |
7 |
12168574 |
1 |
Gasket |
3-19-8 |
8 |
A210111000012 |
3 |
Bolt M10×20GB5783 10.9 |
3-19-9 |
9 |
11908438 |
1 |
shaft |
3-19-10 |
10 |
60028678 |
1 |
Bush,straight-wall |
3-19-11 |
11 |
11908439 |
1 |
Cover, side |
3-19-12 |
12 |
A210111000024 |
3 |
Bolt M10×30GB5783 10.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

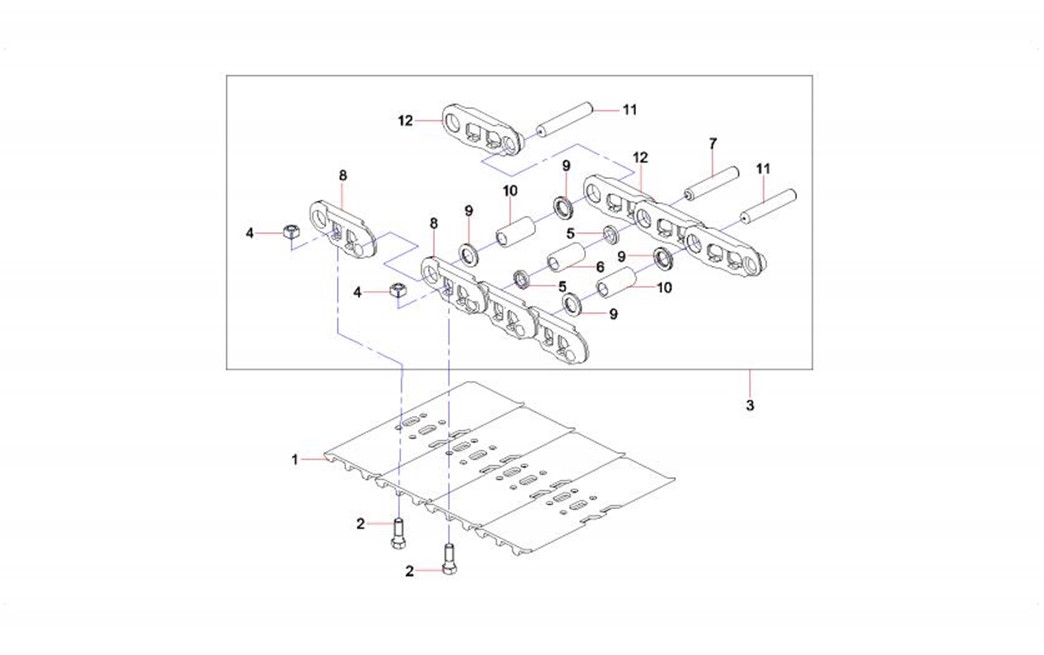

3-21-1 |
1 |
60019252 |
49 |
Track shoe |
3-21-2 |
2 |
60051464 |
196 |
Bolt,crawler |
3-21-3 |
3 |
12234749 |
1 |
Track Link Assy |
3-21-4 |
4 |
60110067 |
196 |
Check nut,crawler |
3-21-5 |
5 |
12372220 |
2 |
Master Seal |
3-21-6 |
6 |
12110565 |
1 |
Master track bush |
3-21-7 |
7 |
12110566 |
1 |
Master track pin |
3-21-8 |
8 |
12110570 |
49 |
Track link |
3-21-9 |
9 |
12110571 |
96 |
Seal Ring |
3-21-10 |
10 |
12110569 |
48 |
Track bush |
3-21-11 |
11 |
12110568 |
48 |
Track pin |
3-21-12 |
12 |
12110573 |
49 |
Track link |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

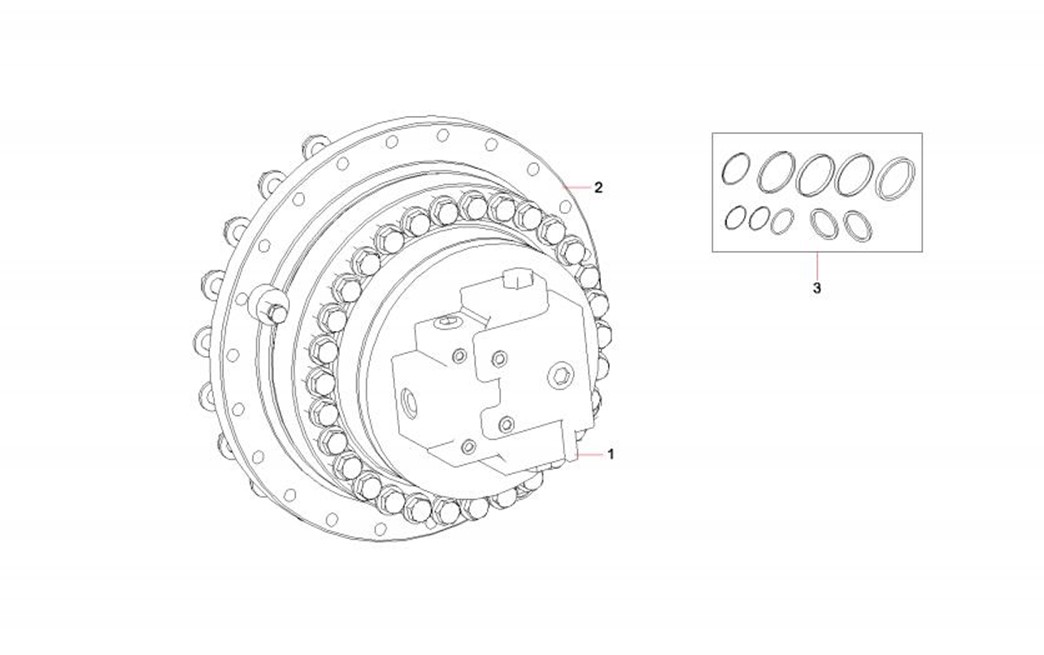

3-23-1 |
1 |
60252854 |
1 |
running motor |
3-23-2 |
2 |
60252855 |
1 |
running reductor |
3-23-3 |
3 |
60204231 |
1 |
Seal Repair Kit |
