SANY SY135C SY135C9 SY135C9I2K BR EXCAVATOR parts catalog 27
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-13-1 |
1 |
60078267 |
2 |
Pin |
3-13-2 |
2 |
60078266 |
1 |
Support, outer |
3-13-3 |
3 |
60078252 |
4 |
Ring, seal, float |
3-13-4 |
4 |
60078268 |
1 |
Wheel, idler |
3-13-5 |
5 |
60078269 |
1 |
Body, idler wheel |
3-13-6 |
6 |
60078279 |
2 |
O-ring |
3-13-7 |
7 |
60078273 |
2 |
Sleeve, shaft |
3-13-8 |
8 |
60078263 |
1 |
Plug, screw |
3-13-9 |
9 |
60078264 |
1 |
Support, inner |
3-13-10 |
10 |
60078280 |
4 |
O-ring |

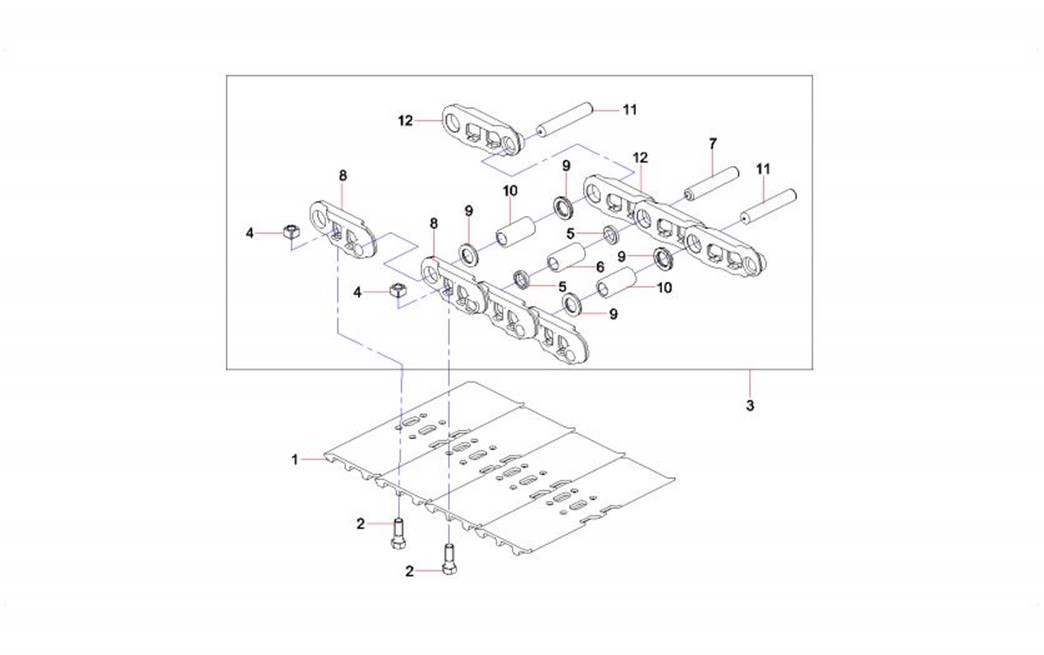

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-15-1 |
1 |
60114336 |
44 |
Shoe,crawler |
3-15-2 |
2 |
60088075 |
176 |
Bolt,crawler |
3-15-3 |
3 |
10786241 |
1 |
Track AS |
3-15-4 |
4 |
60018959 |
176 |
Nut, track |
3-15-5 |
5 |
11176811 |
2 |
Gasket, pin |
3-15-6 |
6 |
11176810 |
1 |
Bush, master pin |
3-15-7 |
7 |
11717575 |
1 |
pin |
3-15-8 |
8 |
11176814 |
44 |
Link, track, left |
3-15-9 |
9 |
60019264 |
86 |
Ring, sealing |
3-15-10 |
10 |
11176808 |
43 |
Sleeve, pin |
3-15-11 |
11 |
11176807 |
43 |
Pin |
3-15-12 |
12 |
11176813 |
44 |
Link, track |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-17-1 |
1 |
60047627 |
1 |
Plug, screw |
3-17-2 |
2 |
11583988 |
1 |
End cover,right |
3-17-3 |
3 |
60047792 |
2 |
Seal, oil, float |
3-17-4 |
4 |
A210608000074 |
2 |
O-ring |
3-17-5 |
5 |
60028677 |
2 |
Sleeve,shaft,with flange |

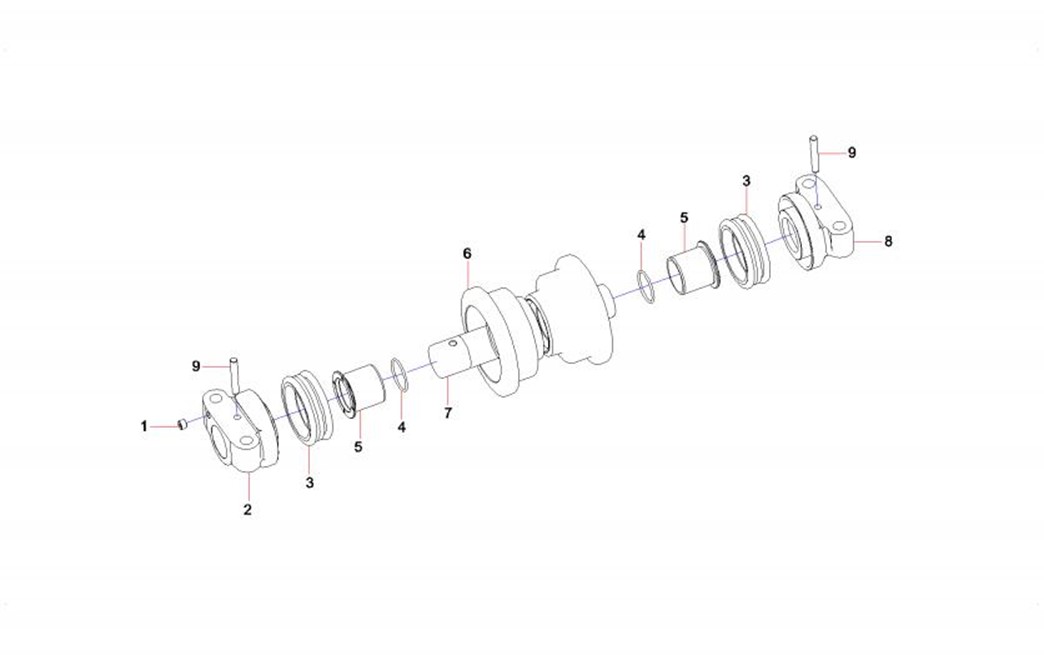

3-17-6 |
6 |
11583991 |
1 |
Thrust wheel body |
3-17-7 |
7 |
11583986 |
1 |
Shaft |
3-17-8 |
8 |
11583987 |
1 |
left_cover |
3-17-9 |
9 |
60047628 |
2 |
Pin |

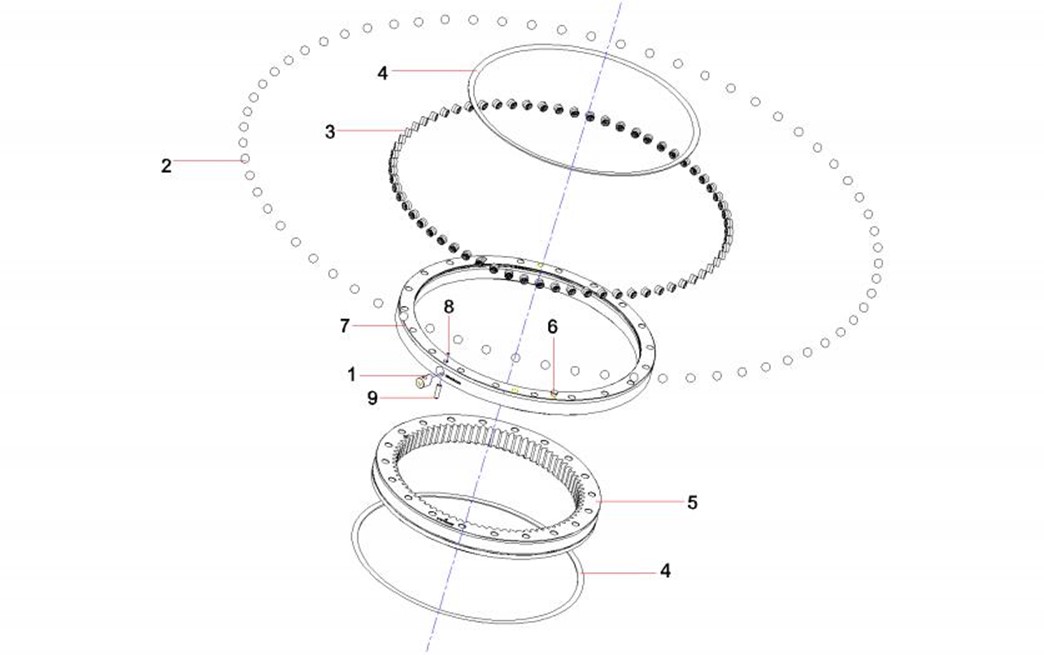

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-19-1 |
1 |
10835683 |
1 |
Plug |
3-19-2 |
2 |
A210661000031 |
68 |
Ball,steel |
3-19-3 |
3 |
A229900010024 |
68 |
Block,isolation |
3-19-4 |
4 |
60116970 |
2 |
Strip,seal |
3-19-5 |
5 |
10835681 |
1 |
Ring,inner |
3-19-6 |
6 |
A229900010008 |
2 |
Plug,plastic |
3-19-7 |
7 |
10835682 |
1 |
Ring,outer |
3-19-8 |
8 |
60012591 |
1 |
Pin 3×10GB879.1 |
3-19-9 |
9 |
A210551000028 |
1 |
Pin |

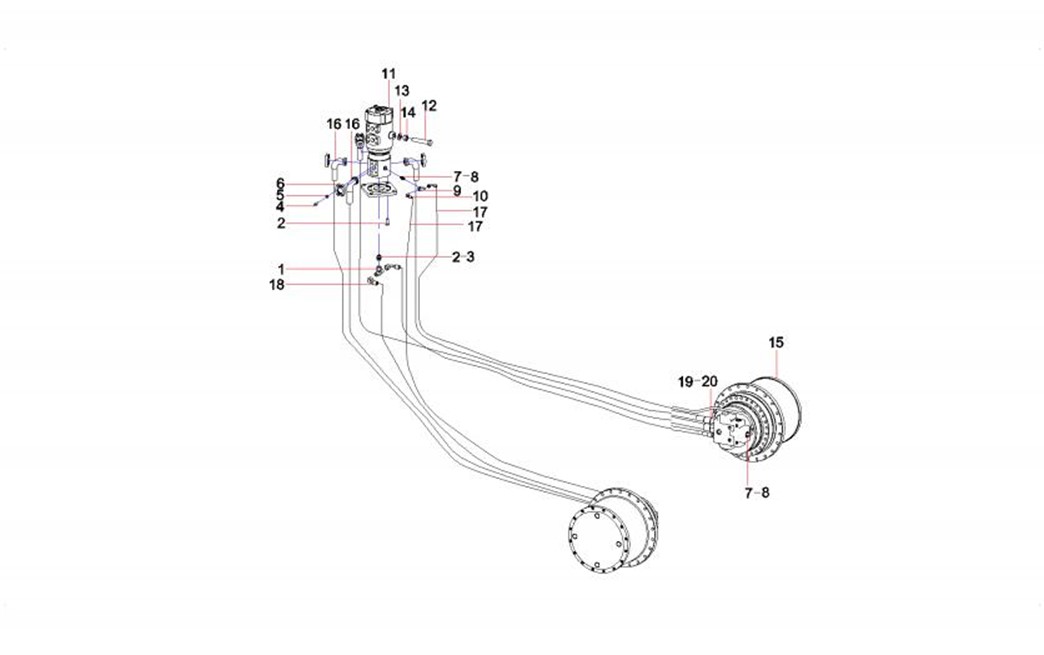

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-21-1 |
1 |
B210780000413 |
1 |
Connector, pipe |
3-21-2 |
2 |
21002822 |
3 |
Pipe connector |
3-21-3 |
3 |
B230101000090 |
3 |
O-ring 17.8×2.4JISB2401 |
3-21-4 |
4 |
A210204000354 |
16 |
Screw M10×30GB70.1 10.9 |
3-21-5 |
5 |
24000512 |
16 |
Washer |
3-21-6 |
6 |
B210780000696 |
8 |
Flange, split |
3-21-7 |
7 |
21002815 |
3 |
Pipe connector |
3-21-8 |
8 |
B230101000047 |
3 |
O-ring |
3-21-9 |
9 |
B210780000172 |
1 |
Connector, pipe |
3-21-10 |
10 |
B210780000418 |
2 |
Connector, pipe |
3-21-11 |
11 |
Modification or other |
1 |
Joint, swivel |
3-21-11 |
11 |
A229900004512 |
1 |
Joint, swivel |
3-21-12 |
12 |
A210110000234 |
1 |
Bolt M20×140GB5782 10.9 |
3-21-13 |
13 |
24000646 |
1 |
Washer |
3-21-13 |
13 |
Modification or other |
1 |
Washer |
3-21-14 |
14 |
A210307000029 |
1 |
Nut M20GB6170 10 |
3-21-15 |
15 |
B229900002849 |
2 |
Reducer AS |
3-21-15 |
15 |
Modification or other |
2 |
reducer assembly |
3-21-16 |
16 |
B230103005402 |
4 |
Hose, rubber |
3-21-17 |
17 |
B230103000671 |
2 |
Hose, rubber |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-23-18 |
18 |
B230103000282 |
2 |
Hose, rubber |
3-23-19 |
19 |
A820205002473 |
4 |
Connector |
3-23-20 |
20 |
B230101000356 |
4 |
O-ring 23.7×3.5JISB2401 |
3-23-21 |
21 |
A229900004512 |
1 |
Joint, swivel |
