SANY SY135C SY135C9 SY135C9I2K BR EXCAVATOR parts catalog 26
Chapter 3
Travel device SY135C9I2K(BR).2
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

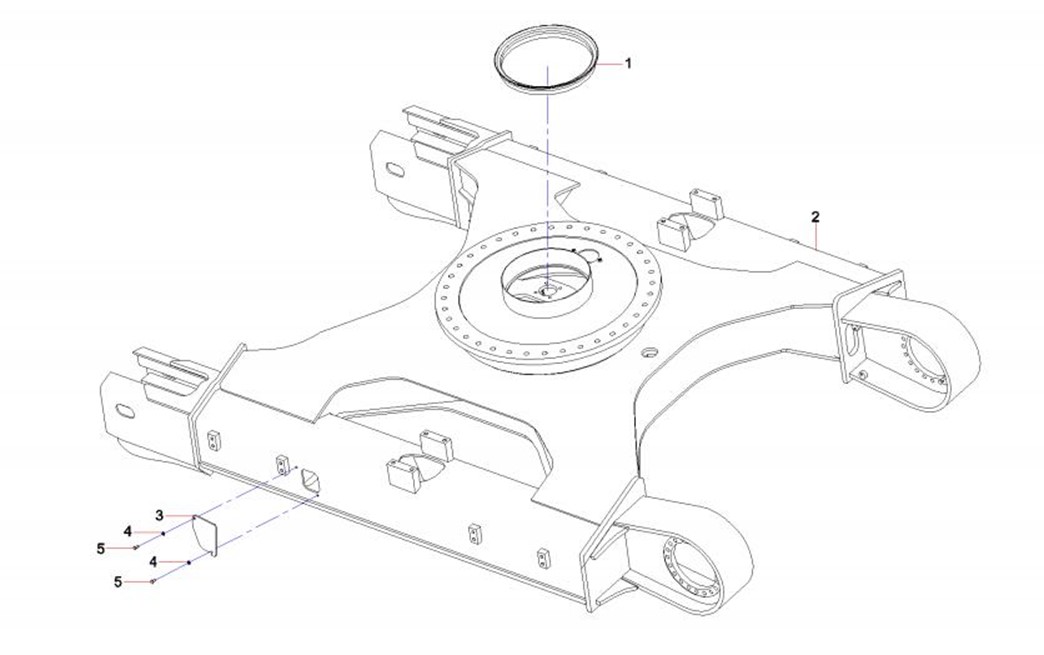

3-3-1 |
1 |
A820606020548 |
1 |
Ring, sealing, upper |
3-3-2 |
2 |
11906852 |
1 |
Track frame |
3-3-3 |
3 |
10542624 |
2 |
Cover |
3-3-4 |
4 |
24000633 |
4 |
Washer |
3-3-5 |
5 |
A210111000342 |
4 |
Bolt M8×16GB5783 10.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

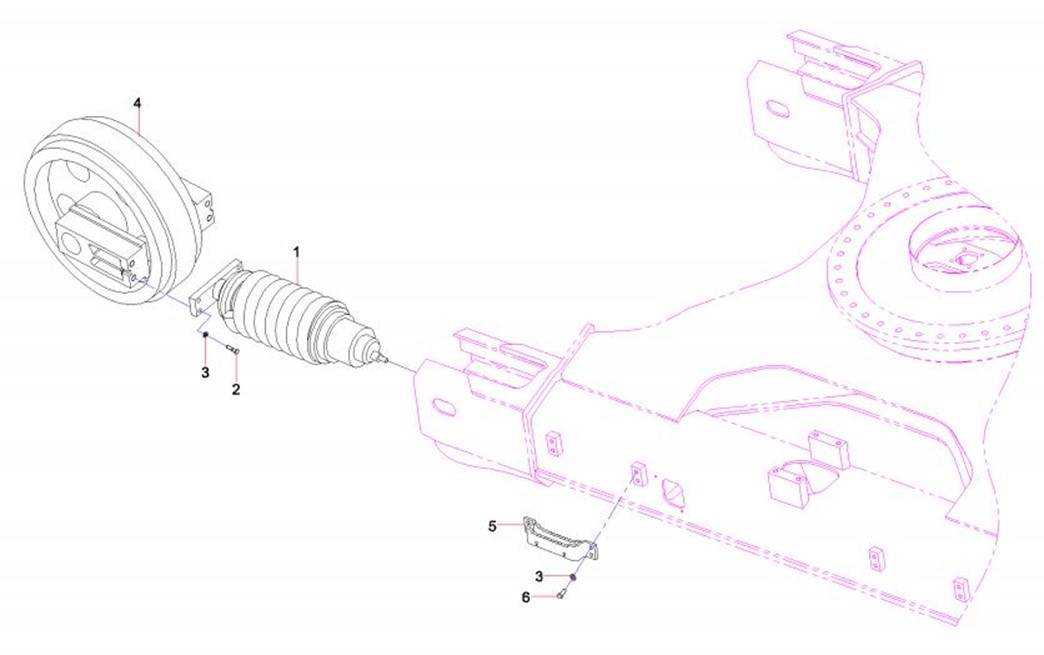

3-5-1 |
1 |
A229900004679 |
2 |
Idler tensioner AS |
3-5-2 |
2 |
A210110000346 |
8 |
Bolt M14×80GB5782-00 10.9 |
3-5-3 |
3 |
A210444000001 |
24 |
Washer 14(GB1230) |
3-5-4 |
4 |
A229900010405 |
2 |

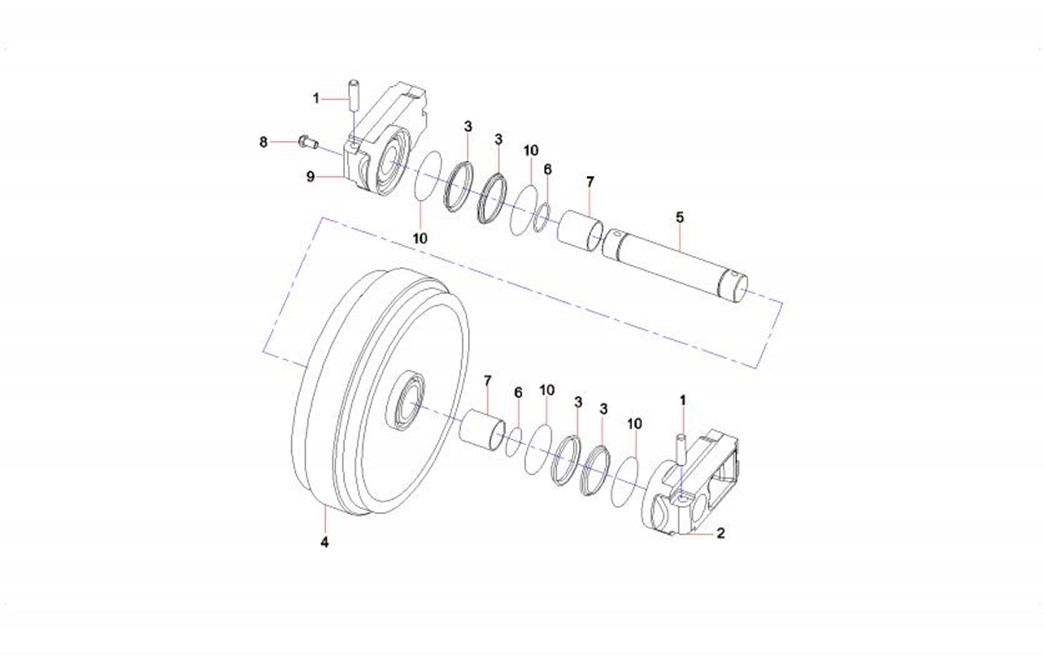

Wheel, idler |
3-5-5 |
5 |
12425462 |
4 |
pedal SY135C9M4K.2.3 |
3-5-6 |
6 |
A210111000208 |
16 |
Bolt M14×40GB5783-00 10.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

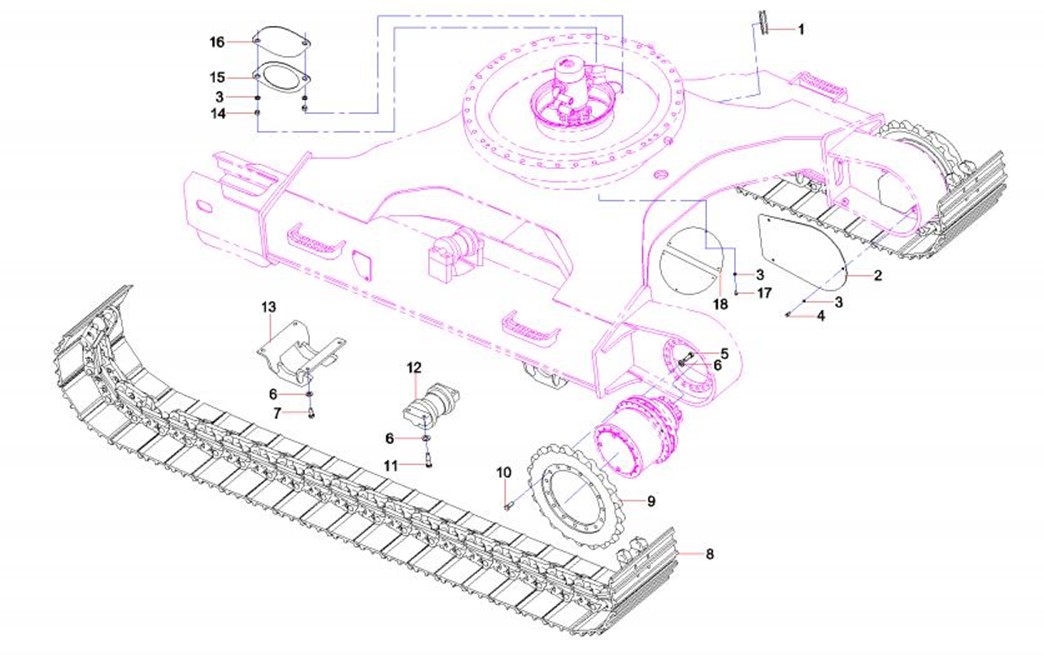

3-7-1 |
1 |
A820606030918 |
2 |
Sheath |
3-7-2 |
2 |
A820101344863 |
2 |
Cover, side |
3-7-3 |
3 |
24000637 |
14 |
Washer |
3-7-4 |
4 |
A210111000012 |
6 |
Bolt M10×20GB5783 10.9 |
3-7-5 |
5 |
A210111000243 |
40 |
Bolt M16×50GB5783 10.9 |
3-7-6 |
6 |
A210491000118 |
120 |
Washer 16GB1230 |
3-7-7 |
7 |
A210111000053 |
16 |
Bolt M16×40GB5783 10.9 |
3-7-8 |
8 |
11786631 |
2 |
Crawler GP |
3-7-9 |
9 |
A229900004678 |
2 |
Sprocket |
3-7-10 |
10 |
A210111000106 |
30 |
Bolt M16×45GB5783 10.9 |
3-7-11 |
11 |
A210110000281 |
64 |
Bolt M16×70GB5782 10.9 |
3-7-12 |
12 |
11632477 |
16 |
Thrust wheel GP |
3-7-13 |
13 |
A810401990264 |
4 |
Plate, guard, track |
3-7-14 |
14 |
A210307000036 |
2 |
Nut M10GB6170 10 |
3-7-15 |
15 |
A820606020170 |
1 |
Block, rubber |
3-7-16 |
16 |
A820101210192 |
1 |
Plate, sealing |
3-7-17 |
17 |
A210111000195 |
6 |
Bolt M10×16GB5783 10.9 |
3-7-18 |
18 |
11655950 |
2 |
Cover |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

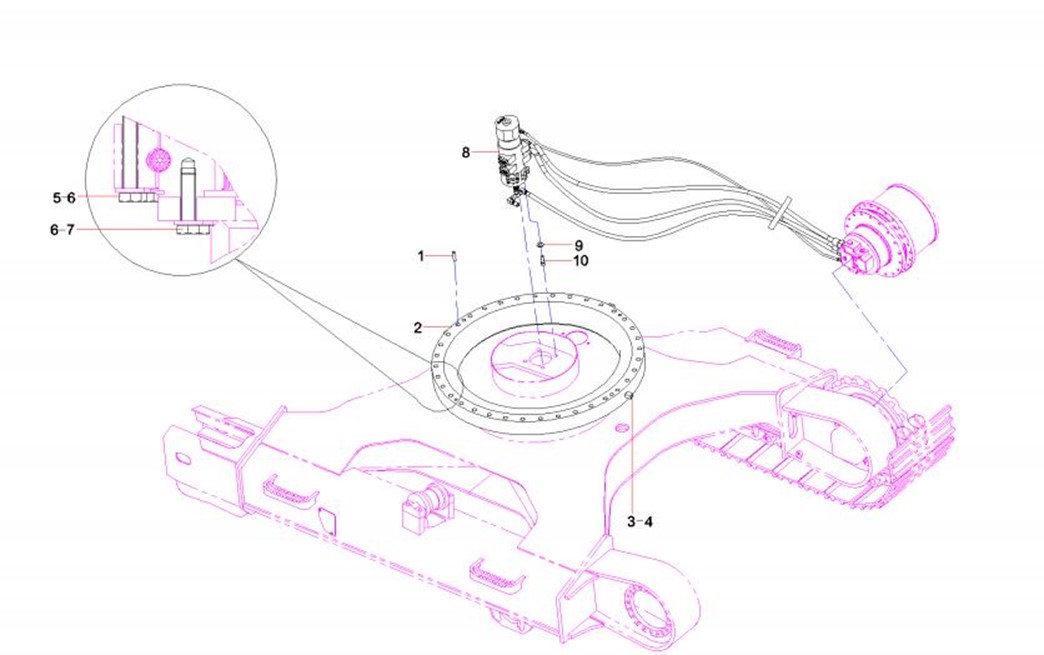

3-9-1 |
1 |
A820301012418 |
2 |
Pin |
3-9-2 |
2 |
10835684 |
1 |
Bearing,slewing |
3-9-3 |
3 |
A820205000955 |
2 |
Joint, square |
3-9-4 |
4 |
B229900000686 |
2 |
Fitting, grease |
3-9-5 |
5 |
A210110000233 |
36 |
Bolt M20×110GB5782 10.9 |
3-9-6 |
6 |
A210491000132 |
72 |
Washer 20GB1230 |
3-9-7 |
7 |
A210111000063 |
36 |
Bolt M20×70GB5783 10.9 |
3-9-8 |
8 |
13475885 |
1 |
Undercarriage hydraulic system |
3-9-9 |
9 |
24000639 |
4 |
Washer |
3-9-10 |
10 |
A210111000202 |
4 |
Bolt M12×30GB578310.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

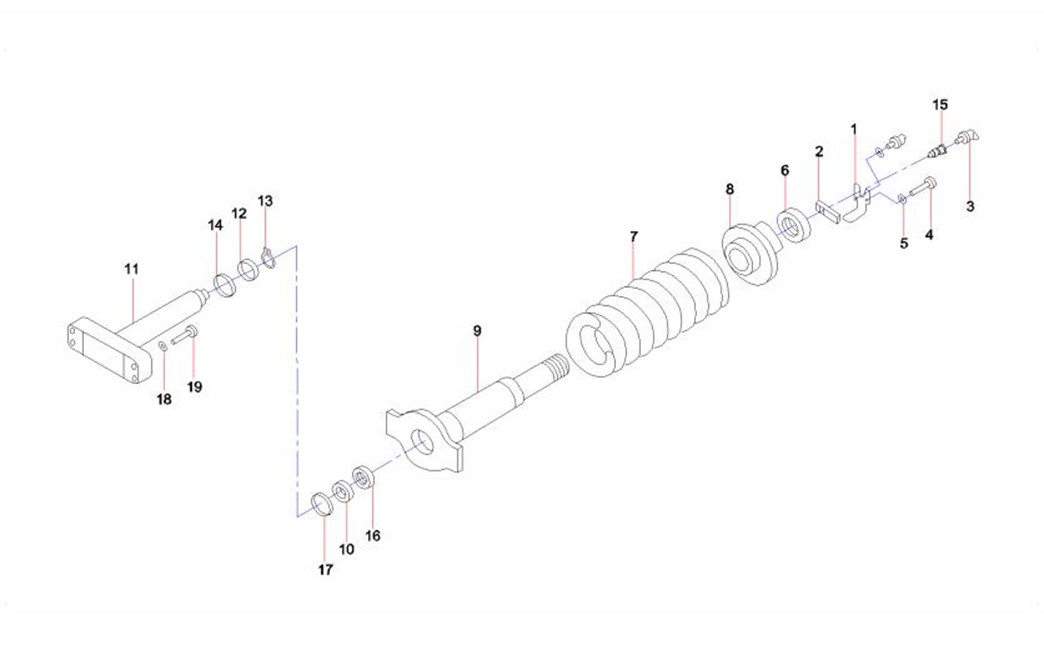

3-11-1 |
1 |
60078257 |
1 |
Lock plate |
3-11-2 |
2 |
60078256 |
1 |
Lock plate |
3-11-3 |
3 |
A229900007691 |
1 |
Fitting, grease |
3-11-4 |
4 |
A210111000091 |
2 |
Bolt M8×30GB5783 |
3-11-5 |
5 |
A210405000007 |
2 |
Washer 8GB97.1 |
3-11-6 |
6 |
60078265 |
1 |
Nut, arresting |
3-11-7 |
7 |
60042186 |
1 |
Spring, idler tensioner |
3-11-8 |
8 |
60078260 |
1 |
Sleeve, guide |
3-11-9 |
9 |
60078271 |
1 |
Block, cylinder |
3-11-10 |
10 |
60078284 |
1 |
Ring, sealing |
3-11-11 |
11 |
60078270 |
1 |
Lever, cylinder |
3-11-12 |
12 |
60078283 |
1 |
Ring, sealing |
3-11-13 |
13 |
60078275 |
1 |
Circlip |
3-11-14 |
14 |
60078285 |
1 |
Ring, wearing |
3-11-15 |
15 |
A220401000570 |
1 |
Fitting, grease |
3-11-16 |
16 |
60078258 |
1 |
Sleeve |
3-11-17 |
17 |
60078262 |
1 |
Circlip |
3-11-18 |
18 |
A210401000003 |
4 |
Washer 14GB93 |
3-11-19 |
19 |
A210110000346 |
4 |
Bolt M14×80GB5782-00 10.9 |
