SANY SY135C SY135C9 SY135C9I2K BR EXCAVATOR parts catalog 29

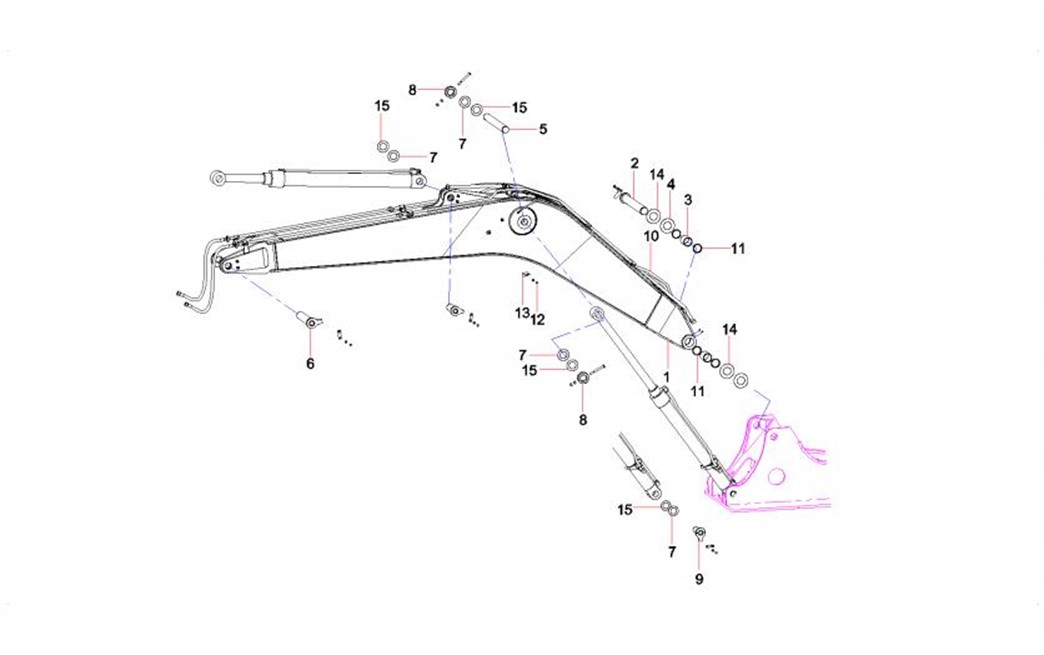

Chapter 4
work devices SY135C9I2K(BR).3
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-3-1 |
1 |
12727931 |
1 |
Boom SY135C8I2K.3.2C |
4-3-2 |
2 |
12329009 |
1 |
Lock pin |
4-3-3 |
3 |
12832208 |
2 |
Shaft SleeveSY135C9I2K.3-6 |
4-3-4 |
4 |
A820102010793 |
2 |
Shim |
4-3-5 |
5 |
A820202005382 |
1 |
Roll, pin |
4-3-6 |
6 |
12329011 |
1 |
Lock pin |
4-3-7 |
7 |
10167595 |
14 |
Gasket |
4-3-8 |
8 |
A810312019067 |
2 |
Sleeve, fixing |
4-3-9 |
9 |
A810312110116 |
2 |
Roll, pin |
4-3-10 |
10 |
13475914 |
1 |
working decive pipelines |
4-3-11 |
11 |
B230101001126 |
4 |
Seal, oil, MSM |
4-3-12 |
12 |
A210111000263 |
1 |
Bolt M16×30GB5783 10.9 |
4-3-13 |
13 |
A820101322531 |
1 |
Bracket, lamp |
4-3-14 |
14 |
10167592 |
2 |
Shim |
4-3-15 |
15 |
10167594 |
14 |
Shim |

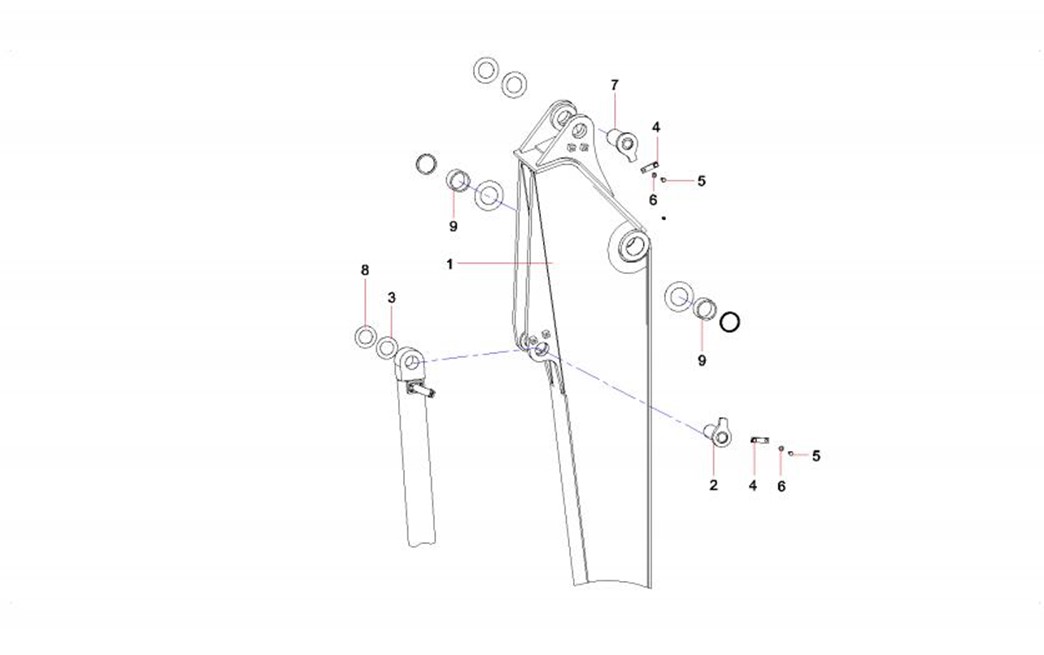

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-5-1 |
1 |
11733040 |
1 |
Arm |
4-5-2 |
2 |
A810312110107 |
1 |
Roll, pin |
4-5-3 |
3 |
A810312990208 |
10 |
Shim |
4-5-4 |
4 |
A810312019061 |
7 |
Plate, fixing |
4-5-5 |
5 |
A210111000202 |
14 |
Bolt M12×30GB578310.9 |
4-5-6 |
6 |
24000513 |
14 |
Washer |
4-5-7 |
7 |
A810312110108 |
2 |
Roll, pin |
4-5-8 |
8 |
A810312990209 |
10 |
Shim |
4-5-9 |
9 |
12933250 |
2 |
Shaft SleeveSY135C8I2K.3-17 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-7-1 |
1 |
12424302 |
1 |
bucket SY125C6C2K.3.4A |
4-7-1 |
1 |
Modification or other |
1 |
bucket assembly |
4-7-2 |
2 |
A810312100033 |
1 |
Rod, connecting |
4-7-3 |
3 |
11821941 |
1 |
Rocker, left |
4-7-4 |
4 |
11821876 |
1 |
Rocker, right |
4-7-5 |
5 |
A210110000234 |
4 |
Bolt M20×140GB5782 10.9 |
4-7-6 |
6 |
A210307000029 |
12 |
Nut M20GB6170 10 |
4-7-7 |
7 |
A210110000352 |
2 |
Bolt |
4-7-8 |
8 |
A820202005379 |
2 |
Sleeve, shaft |
4-7-9 |
9 |
B230101001124 |
6 |
ME-2-ring, dustproof |
4-7-10 |
10 |
A810312110110 |
1 |
Roll, pin |
4-7-11 |
11 |
A810312990208 |
6 |
Shim |
4-7-12 |
12 |
A820202005380 |
2 |
Sleeve, shaft |
4-7-13 |
13 |
A810312110111 |
1 |
Roll, pin |
4-7-14 |
14 |
B229900000686 |
6 |
Fitting, grease |
4-7-15 |
15 |
A820202005381 |
4 |
Sleeve, shaft |
4-7-16 |
16 |
B230101001123 |
4 |
ME-2-ring, dustproof |
4-7-17 |
17 |
A810312110112 |
1 |
Roll, pin |
4-7-18 |
18 |
A810312019062 |
2 |
Shim |
4-7-19 |
19 |
A210609000352 |
4 |
O-ring |
IC |

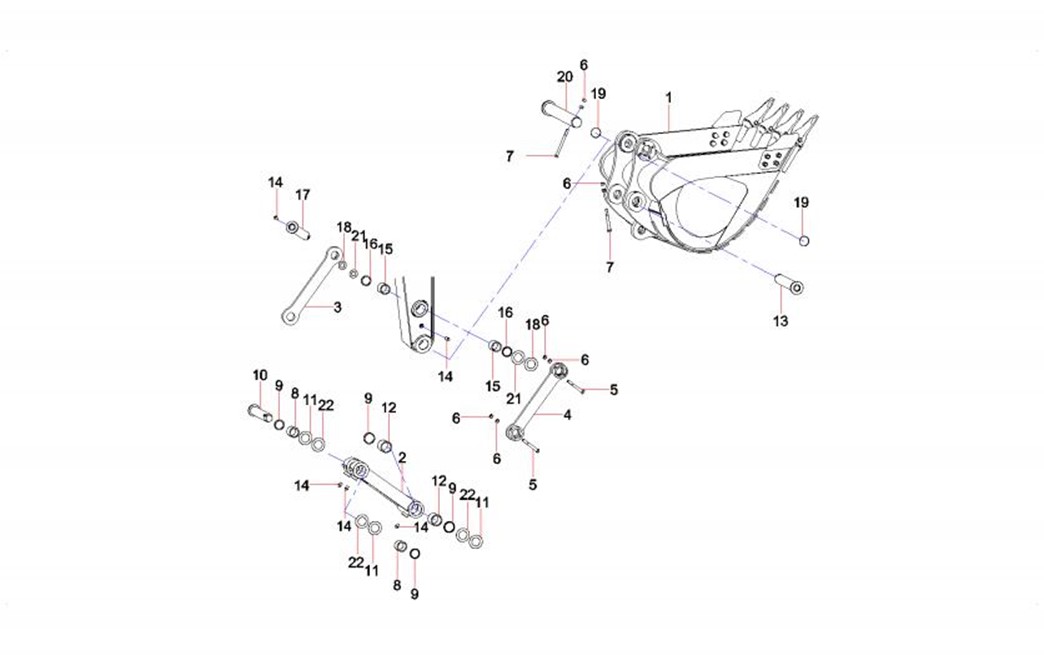

INDEX |
PART NUMBER |
QTY |
PART NAME |
4-9-20 |
20 |
12597347 |
1 |
Lock pin |
4-9-21 |
21 |
10167597 |
2 |
Shim |
4-9-22 |
22 |
A810312990209 |
6 |
Shim |

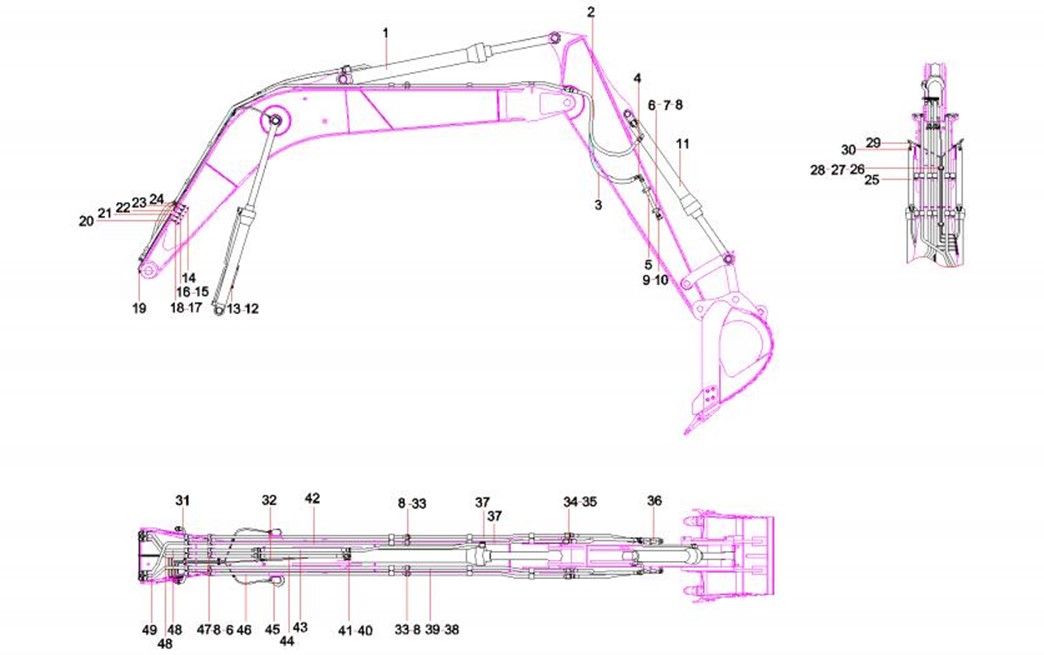

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-11-1 |
1 |
60024873 |
1 |
Cylinder, arm |
4-11-2 |
2 |
B230103003807 |
2 |
Rubber hose 4SH20-DKOS-1500 |
4-11-3 |
3 |
B230103005598 |
2 |
Hose |
4-11-4 |
4 |
B210780000029 |
2 |
Connector, pipe |
4-11-5 |
5 |
10792060 |
1 |
Pipe, steel |
4-11-6 |
6 |
A210204000355 |
36 |
Screw M10×40GB70.1 10.9 |
4-11-7 |
7 |
A820101344842 |
4 |
Clamp, pipe |
4-11-8 |
8 |
24000512 |
52 |
Washer |
4-11-9 |
9 |
B210780000904 |
2 |
Nut M25SA3CX |
4-11-10 |
10 |
B210780000902 |
2 |
Plug |
4-11-11 |
11 |
60024870 |
1 |
Cylinder, bucket |
4-11-12 |
12 |
B230101000090 |
4 |
O-ring 17.8×2.4JISB2401 |
4-11-13 |
13 |
A820205002472 |
4 |
Connector |
4-11-14 |
14 |
B229900000686 |
5 |
Fitting, grease |
4-11-15 |
15 |
Modification or other |
3 |
Washer 14GB93 |
4-11-15 |
15 |
24000612 |
4 |
Washer 14GB93 |
4-11-16 |
16 |
A810201031035 |
6 |
Connector |
4-11-17 |
17 |
A210434000005 |
2 |
Washer 10JB982 |
4-11-18 |
18 |
B210770000085 |
2 |
Joint, pipe |
4-11-19 |
19 |
A210715000008 |
2 |
Connector, pipe |
