SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 02
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
1-3-1 |
1 |
13172320 |
1 |
Slewing device SY220C9M2K.1B |
1-3-2 |
2 |
13231470 |
1 |
Travel device SY220C9M2K.2A |
1-3-3 |
3 |
13173004 |
1 |
work device SY220C9M2K.3 |
1-3-4 |
4 |
12871738 |
1 |
Electric system |
1-3-5 |
5 |
13160311 |
1 |
Coating SY220C9M2K-TZ13 |
1-3-6 |
6 |
13473964 |
1 |
Attached accessories |

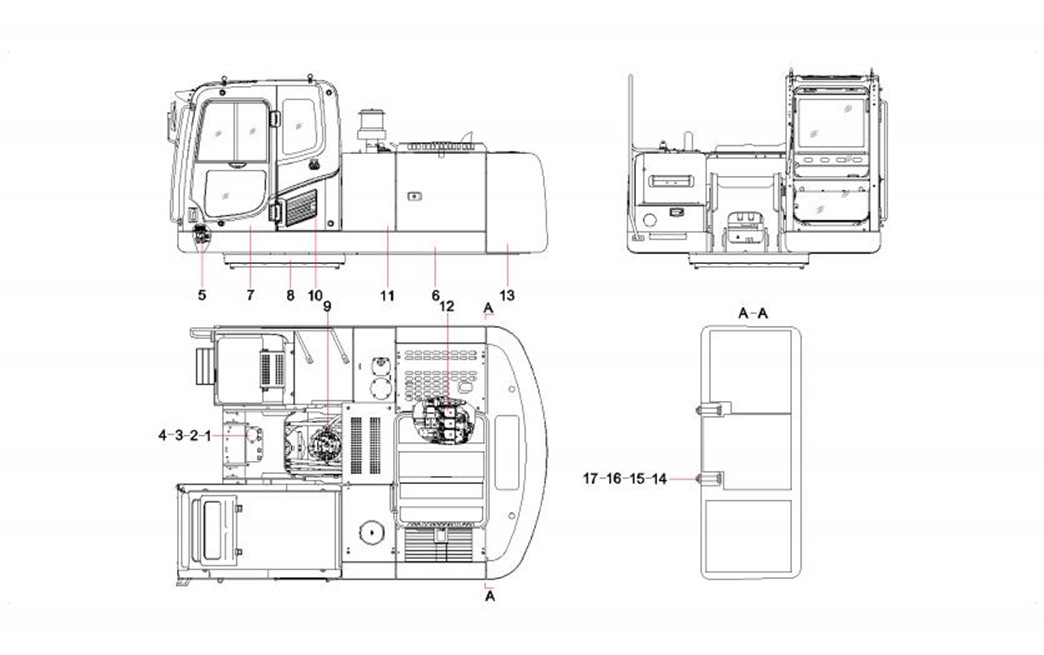

Chapter 2
Slewing device SY220C9M2K.1B
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-3-1 |
1 |
A820606030364 |
1 |
Gasket, seal |
2-3-2 |
2 |
A820101117871 |
1 |
Cover |
2-3-3 |
3 |
A210111000202 |
2 |
Bolt M12×30GB578310.9 |
2-3-4 |
4 |
24000639 |
2 |
Washer |
2-3-5 |
5 |
13371518 |
1 |
Pilot Pipeline SY215C9M2K.1.4D |
2-3-6 |
6 |
13202834 |
1 |
revolving frame SY215C9M2K.1.1K |
2-3-7 |
7 |
13171960 |
1 |
Cab SY220C9.1.5D |
2-3-8 |
8 |
10473822 |
1 |
Bearing AS, swing |
2-3-9 |
9 |
13371489 |
1 |
Hydraulic main pipeline |
2-3-10 |
10 |
11566113 |
1 |
Air conditioning system |
2-3-11 |
11 |
13587452 |
1 |
General assembly of covering parts |
2-3-12 |
12 |
13645191 |
1 |
Power system |
2-3-13 |
13 |
11285242 |
1 |
Counterweight GP |
2-3-14 |
14 |
A210110000354 |
4 |
Screw M30×300GB5782 |
2-3-15 |
15 |
A210444000003 |
4 |
Washer 30GB1230 |
2-3-16 |
16 |
11508253 |
3 |
Shim, adjusting, counterweight |
2-3-17 |
17 |
11508248 |
3 |
Shim, adjusting, counterweight |

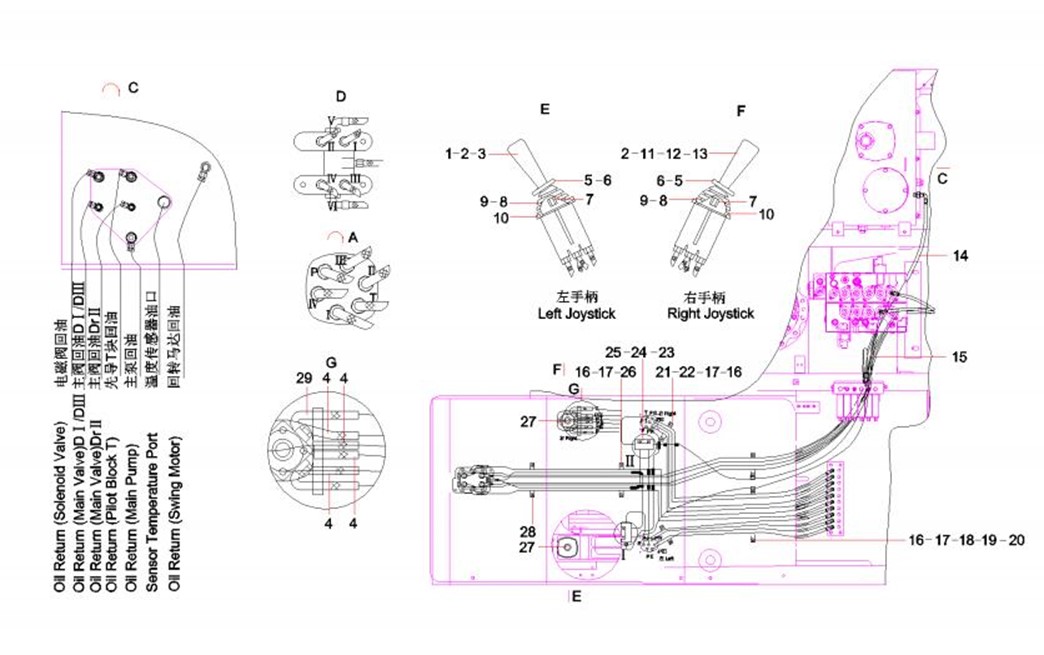

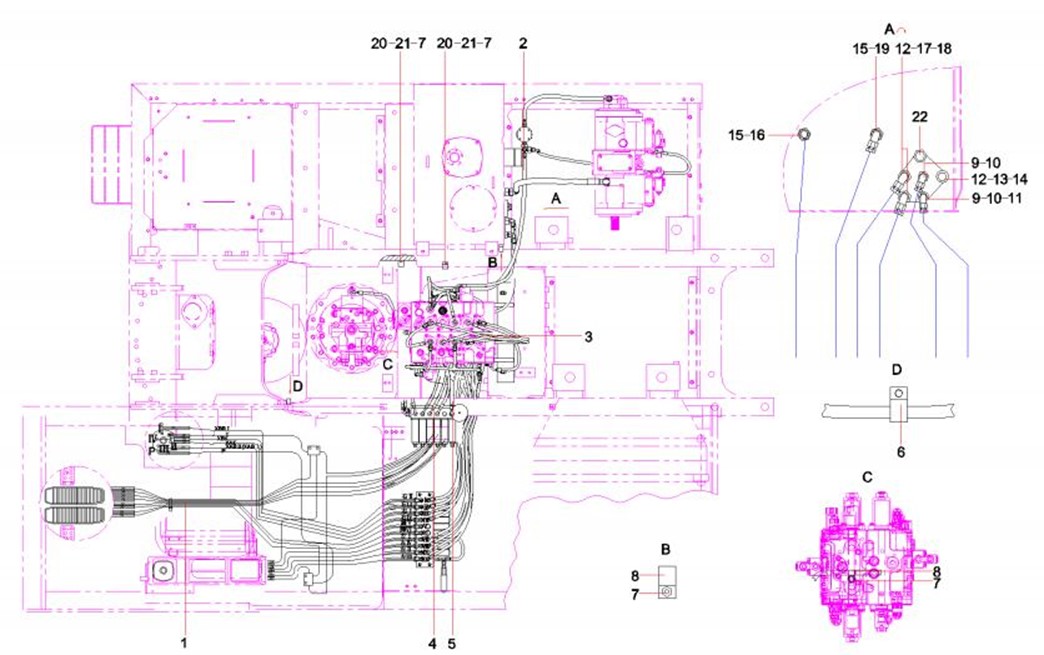

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-5-1 |
1 |
11543868 |
1 |
Pipeline, PPC |
2-5-2 |
2 |
13371515 |
1 |
Main pump pipeline |
2-5-3 |
3 |
12772920 |
1 |
Pipeline, main valve |
2-5-4 |
4 |
12772913 |
1 |
Lines, solenoid valve |
2-5-5 |
5 |
11779657 |
2 |
Sleeve, rubber |
2-5-6 |
6 |
60086354 |
1 |
Clamp, harness |
2-5-7 |
7 |
A210111000199 |
4 |
Bolt M12×20GB5783 10.9 |
2-5-8 |
8 |
60086357 |
2 |
Harness clamp |
2-5-9 |
9 |
A820205000839 |
2 |
Connector |
2-5-10 |
10 |
A230101000247 |
2 |
O-ring 10.9×2.3(JISB2401) |
2-5-11 |
11 |
B210780000418 |
1 |
Connector, pipe |
2-5-12 |
12 |
A230101000243 |
3 |
O-ring 16.7×3.5JISB2401 |
2-5-13 |
13 |
10077549 |
1 |
Connector, internal |
2-5-14 |
14 |
60060301 |
1 |
Sensor, temperature |
2-5-15 |
15 |
A229900001581 |
3 |
O-ring |
2-5-16 |
16 |
A820205000837 |
1 |
Connector |
2-5-17 |
17 |
A820205000838 |
2 |
Connector |
2-5-18 |
18 |
B210780000024 |
2 |
Elbow |
2-5-19 |
19 |
A820205002377 |
1 |
Connector |
2-5-20 |
20 |
60086356 |
2 |
Clamp, harness |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-7-21 |
21 |
24000639 |
4 |
Washer |
2-7-22 |
22 |
A820205000922 |
1 |
Plug |
