SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 04
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-19-6 |
6 |
60237073 |
2 |
screw |
2-19-9 |
9 |
60237074 |
2 |
cover |
2-19-12 |
12 |
60237075 |
1 |
plate |
2-19-23 |
23 |
60237078 |
2 |
screw |
2-19-31 |
31 |
60008690 |
4 |
Sleeve,shaft |
2-19-32 |
32 |
60008585 |
2 |
Camshaft |
2-19-33 |
33 |
60008591 |
2 |
Plate, cam |
2-19-34 |
34 |
60237082 |
2 |
set screw |
2-19-35 |
35 |
60008592 |
4 |
Screw, adjusting |
2-19-36 |
36 |
60038480 |
4 |
Nut |
2-19-37 |
37 |
60237083 |
2 |
protective sleeve |
2-19-38 |
38 |
60331164 |
1 |
Maintenance kit |

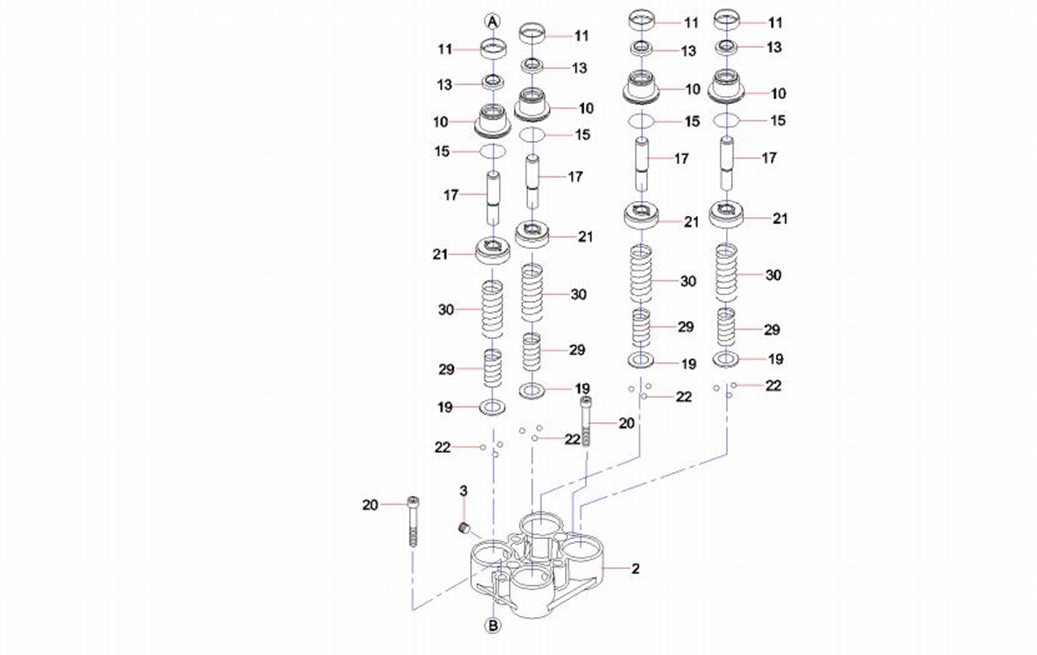

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-21-2 |
2 |
60237072 |
1 |
casing |
2-21-3 |
3 |
60008728 |
1 |
Setscrew |
2-21-10 |
10 |
60163768 |
4 |
PLUG |
2-21-11 |
11 |
60008754 |
4 |
Cover |
2-21-13 |
13 |
60163771 |
4 |
Ring, dust |
2-21-15 |
15 |
60038720 |
4 |
O-ring |
2-21-17 |
17 |
60273527 |
4 |
rod |
2-21-19 |
19 |
60008756 |
4 |
Seat, spring |
2-21-20 |
20 |
60038563 |
2 |
Bolt |
2-21-21 |
21 |
60008803 |
4 |
Piston |
2-21-22 |
22 |
60237077 |
12 |
roller |
2-21-29 |
29 |
60008766 |
4 |
Spring |
2-21-30 |
30 |
60008767 |
4 |
Spring |

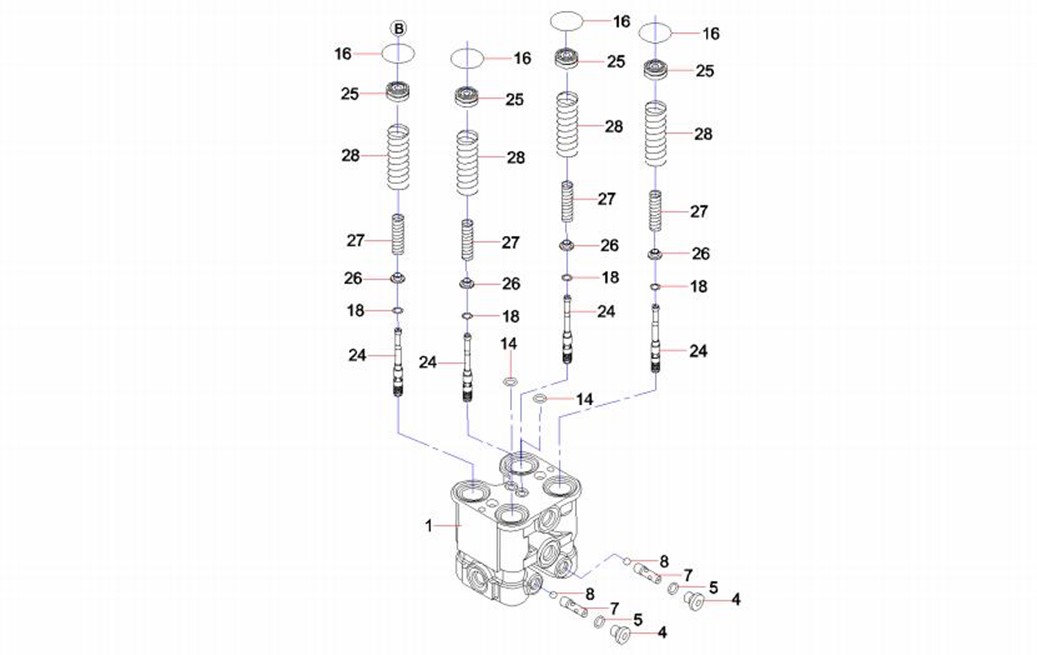

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-23-1 |
1 |
60273523 |
1 |
casing |
2-23-4 |
4 |
60273524 |
2 |
plug |
2-23-5 |
5 |
60221657 |
2 |
O-ring |
2-23-7 |
7 |
60273525 |
2 |
seat |
2-23-8 |
8 |
60273526 |
2 |
steel ball |
2-23-14 |
14 |
60038727 |
2 |
O-ring |
2-23-16 |
16 |
60038820 |
4 |
O-ring |
2-23-18 |
18 |
60008597 |
4 |
Washer |
2-23-24 |
24 |
60273528 |
4 |
spool |
2-23-25 |
25 |
60237080 |
4 |
spring seat |
2-23-26 |
26 |
60008589 |
4 |
Washer |
2-23-27 |
27 |
60008594 |
4 |
Spring |
2-23-28 |
28 |
60038221 |
4 |
Spring |

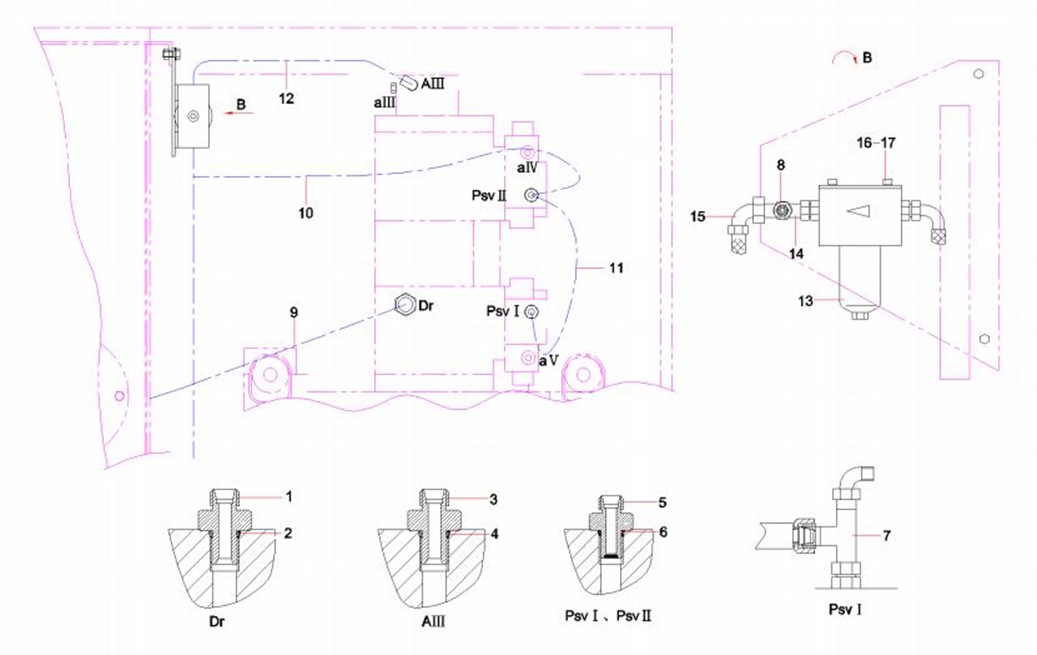

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-25-1 |
1 |
A820205000942 |
1 |
Connector |
2-25-2 |
2 |
B230101000356 |
1 |
O-ring 23.7×3.5JISB2401 |
2-25-3 |
3 |
A820205000941 |
1 |
Connector |
2-25-4 |
4 |
B230101000090 |
1 |
O-ring 17.8×2.4JISB2401 |
2-25-5 |
5 |
Modification or other |
2 |
Connector |
2-25-6 |
6 |
B230101000047 |
2 |
O-ring |
2-25-7 |
7 |
B210780000170 |
1 |
Connector, pipe |
2-25-8 |
8 |
Modification or other |
1 |
Hose, rubber |
2-25-9 |
9 |
B230103000993 |
1 |
Hose, rubber |
2-25-10 |
10 |
B230103004593 |
1 |
Hose |
2-25-11 |
11 |
B230103003704 |
1 |
Hose,rubber |
2-25-12 |
12 |
Modification or other |
1 |
Filter, oil |
2-25-13 |
13 |
B210780000016 |
1 |
Tee |
2-25-14 |
14 |
B210780000827 |
1 |
Connector, pipe |
2-25-15 |
15 |
B210780000024 |
1 |
Elbow |
2-25-16 |
16 |
A210204000339 |
4 |
Screw M8×12GB70.1 10.9 |
2-25-17 |
17 |
24000511 |
4 |
Washer |

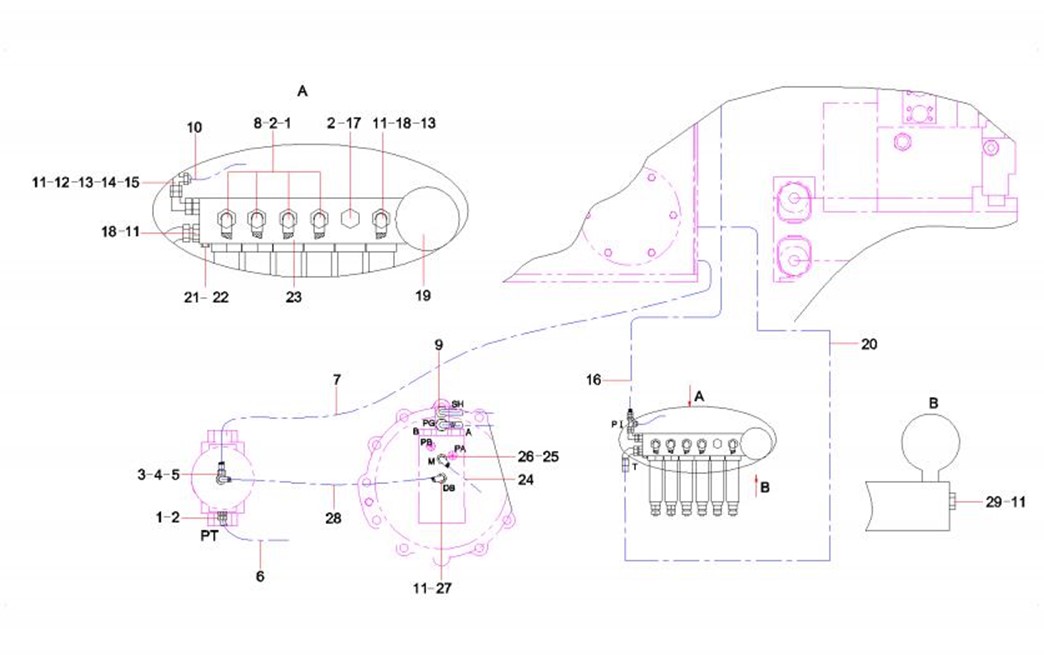

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-27-1 |
1 |
A210204000358 |
4 |
Screw M10×80GB70.1 10.9 |
2-27-2 |
2 |
60060546 |
4 |
Washer 10GB96.1 |
2-27-3 |
3 |
21020054 |
1 |
Hose,rubber |
2-27-4 |
4 |
21053860 |
1 |
Hose |
2-27-5 |
5 |
B230103003295 |
1 |
Hose |
2-27-6 |
6 |
B230103000993 |
1 |
Hose, rubber |
2-27-7 |
7 |
B230103003547 |
1 |
Hose, rubber |
2-27-8 |
8 |
B230103001633 |
4 |
Hose |
2-27-9 |
9 |
B230103000886 |
1 |
Hose |
2-27-10 |
10 |
B230103002045 |
1 |
Hose, rubber |
2-27-11 |
11 |
B220400000169 |
1 |
Valve, shuttle, tee |
2-27-12 |
12 |
B210780001045 |
2 |
Connector, pipe |
2-27-13 |
13 |
A820205001061 |
1 |
Coupler, sensor, negative flow |
2-27-14 |
14 |
10077269 |
1 |
Adapter |
