SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 09

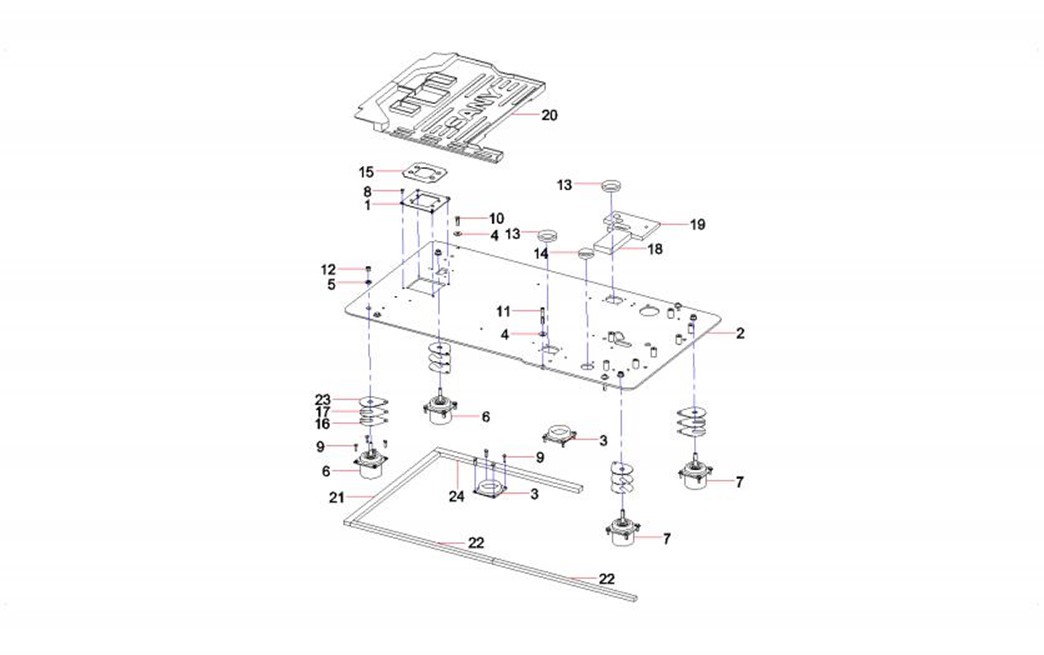

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-69-1 |
1 |
A810402050021 |
1 |
Board, connecting |
2-69-2 |
2 |
12830177 |
1 |
Base plate |
2-69-3 |
3 |
12827984 |
2 |
Rubber pad |
2-69-4 |
4 |
60060548 |
5 |
Washer 12GB96.1 |
2-69-5 |
5 |
A210491000118 |
4 |
Washer 16GB1230 |
2-69-6 |
6 |
B229900000244 |
2 |
Support, cab |
2-69-7 |
7 |
B229900000245 |
2 |
Support, cab |
2-69-8 |
8 |
A210111000195 |
4 |
Bolt M10×16GB5783 10.9 |
2-69-9 |
9 |
A210111000024 |
24 |
Bolt M10×30GB5783 10.9 |
2-69-10 |
10 |
A210111000204 |
2 |
Bolt M12×40GB5783 10.9 |
2-69-11 |
11 |
A210204000028 |
3 |
Screw M12×75(GB70.1) |
2-69-12 |
12 |
A210307000028 |
4 |
Nut M16GB617010 |
2-69-13 |
13 |
A820606030056 |
2 |
Grommet |
2-69-14 |
14 |
A820606030059 |
1 |
Grommet |
2-69-15 |
15 |
11937141 |
1 |
Gasket, foot valve |
2-69-16 |
16 |
11593942 |
4 |
Shim |
2-69-17 |
17 |
11594064 |
4 |
Shim |
2-69-18 |
18 |
A820699000215 |
1 |
Foam, back |
2-69-19 |
19 |
11935737 |
1 |
Foam, sealing |
2-69-20 |
20 |
A820606030753 |
1 |
Mat, floor |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-71-21 |
21 |
12768939 |
1 |
Foam, bottom plate, cab |
2-71-22 |
22 |
12768943 |
2 |
Sponge, bottom plate, cab |
2-71-23 |
23 |
11546613 |
4 |
Plate |
2-71-24 |
24 |
12385099 |
1 |
Sponge, bottom plate, cab |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

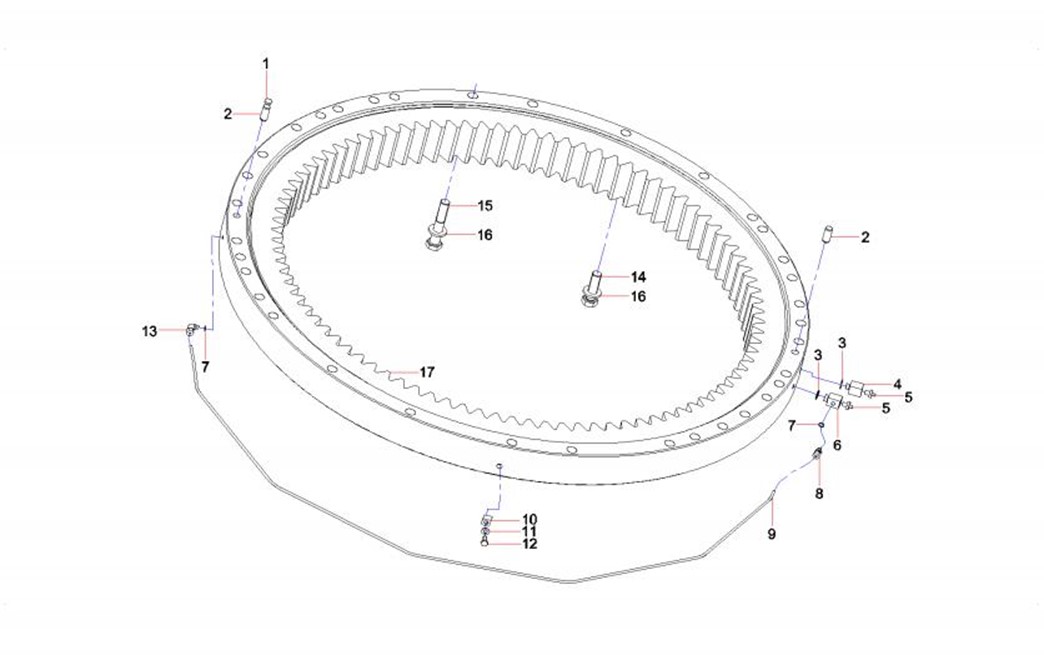

2-73-1 |
1 |
A820606030376 |
1 |
Cover |
2-73-2 |
2 |
A820301012418 |
2 |
Pin |
2-73-3 |
3 |
A820102010428 |
2 |
Seal, ring |
2-73-4 |
4 |
A820205000955 |
1 |
Joint, square |
2-73-5 |
5 |
B229900000686 |
2 |
Fitting, grease |
2-73-6 |
6 |
A820205000954 |
1 |
Joint, square |
2-73-7 |
7 |
A820102010474 |
2 |
Washer |
2-73-8 |
8 |
A210711000010 |
1 |
Connector, pipe |
2-73-9 |
9 |
A820207010191 |
1 |
Pipe, hard |
2-73-10 |
10 |
A820101118370 |
1 |
Clamp, pipe |
2-73-11 |
11 |
24000637 |
1 |
Washer |
2-73-12 |
12 |
A210111000195 |
1 |
Bolt M10×16GB5783 10.9 |
2-73-13 |
13 |
A210770000195 |
1 |
Connector, pipe |
2-73-14 |
14 |
60199487 |
36 |
Bolt |
2-73-15 |
15 |
60039132 |
32 |
Bolt |
2-73-16 |
16 |
A210491000132 |
68 |
Washer 20GB1230 |
2-73-17 |
17 |
11841739 |
1 |
Bearing, swing |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

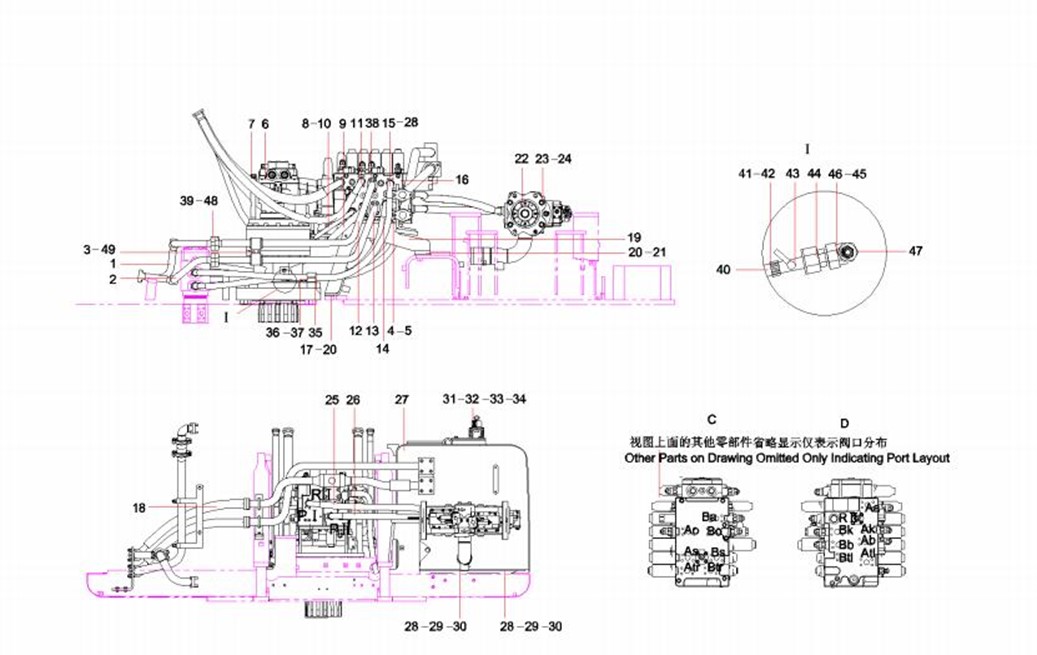

2-75-1 |
1 |
11539135 |
1 |
Pipe, head end, boom cylinder |
2-75-2 |
2 |
11539237 |
1 |
Pipe, rod end, boom cylinder |
2-75-3 |
3 |
11539353 |
1 |
Plate, pressure |
2-75-4 |
4 |
A210111000203 |
1 |
Bolt M12×35GB5783 10.9 |
2-75-6 |
6 |
B229900006314 |
1 |
Reducer GP |
2-75-7 |
7 |
60083336 |
1 |
Hose |
2-75-8 |
8 |
11539375 |
1 |
Pipe GP,steel |
2-75-9 |
9 |
11531616 |
1 |
Pipe GP,steel |
2-75-10 |
10 |
60000846 |
1 |
O-Ring |
2-75-11 |
11 |
60041191 |
1 |
Hose |
2-75-12 |
12 |
11538576 |
1 |
Pipe GP,steel |
2-75-13 |
13 |
11538578 |
1 |
Pipe GP,steel |
2-75-14 |
14 |
B230103002316 |
1 |
Hose |
2-75-15 |
15 |
B230103002317 |
1 |
Hose |
2-75-16 |
16 |
Modification or other |
1 |
Multi-port valve |
2-75-16 |
16 |
60318588 |
1 |
Multi-port valve |
2-75-17 |
17 |
A210111000212 |
1 |
Bolt M16×35GB5783 10.9 |
2-75-18 |
18 |
13371485 |
1 |
Oil return pipeline |
2-75-19 |
19 |
Modification or other |
1 |
main valve frame |
2-75-19 |
19 |
13665281 |
1 |
main valve frame |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-77-20 |
20 |
A210111000054 |
2 |
Bolt M16×55GB5783 10.9 |
2-77-21 |
21 |
60060553 |
3 |
Washer 16GB96.1 |
2-77-22 |
22 |
60008122 |
1 |
Pump, plunger |
2-77-23 |
23 |
A210204000300 |
4 |
Screw M20×55GB70.1 10.9 |
2-77-24 |
24 |
A210491000132 |
15 |
Washer 20GB1230 |
2-77-25 |
25 |
60020433 |
1 |
Hose |
2-77-26 |
26 |
60017433 |
1 |
Hose |
2-77-27 |
27 |
13252695 |
1 |
Hydraulic Fuel Tank Assy |
2-77-28 |
28 |
A210204000198 |
9 |
Screw M16×35GB70.1 10.9 |
2-77-29 |
29 |
A820101118172 |
12 |
Gasket |
2-77-30 |
30 |
A210491000118 |
6 |
Washer 16GB1230 |
2-77-31 |
31 |
60129702 |
1 |
Valve, breather |
2-77-32 |
32 |
A210204000130 |
4 |
Screw M6×16GB70.1 |
2-77-33 |
33 |
24000632 |
4 |
Washer |
2-77-34 |
34 |
B230101000366 |
1 |
O-ring 59.4×3.1JISB2401 |
2-77-35 |
35 |
A810406012423 |
2 |
Plate, upper |
2-77-36 |
36 |
A810406012424 |
2 |
Plate, lower |
2-77-37 |
37 |
A210204000357 |
4 |
Screw |
2-77-38 |
38 |
A210204000215 |
16 |
Screw |
2-77-39 |
39 |
A210204000355 |
8 |
Screw M10×40GB70.1 10.9 |
