SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 12
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-99-41 |
41 |
60008742 |
2 |
Stud |
2-99-42 |
42 |
60008705 |
4 |
O-ring |
2-99-43 |
43 |
60038330 |
2 |
Eyebolt |
2-99-44 |
44 |
60151388 |
1 |
Seal, oil |
2-99-45 |
45 |
60039326 |
2 |
Ring, retaining |
2-99-46 |
46 |
60039325 |
2 |
Ring, retaining |
2-99-47 |
47 |
60038452 |
2 |
Nut, hex |
2-99-48 |
48 |
60039359 |
2 |
Nut, hex |
2-99-49 |
49 |
60008723 |
2 |
Ring, retainer |
2-99-50 |
50 |
60008737 |
2 |
Pin |

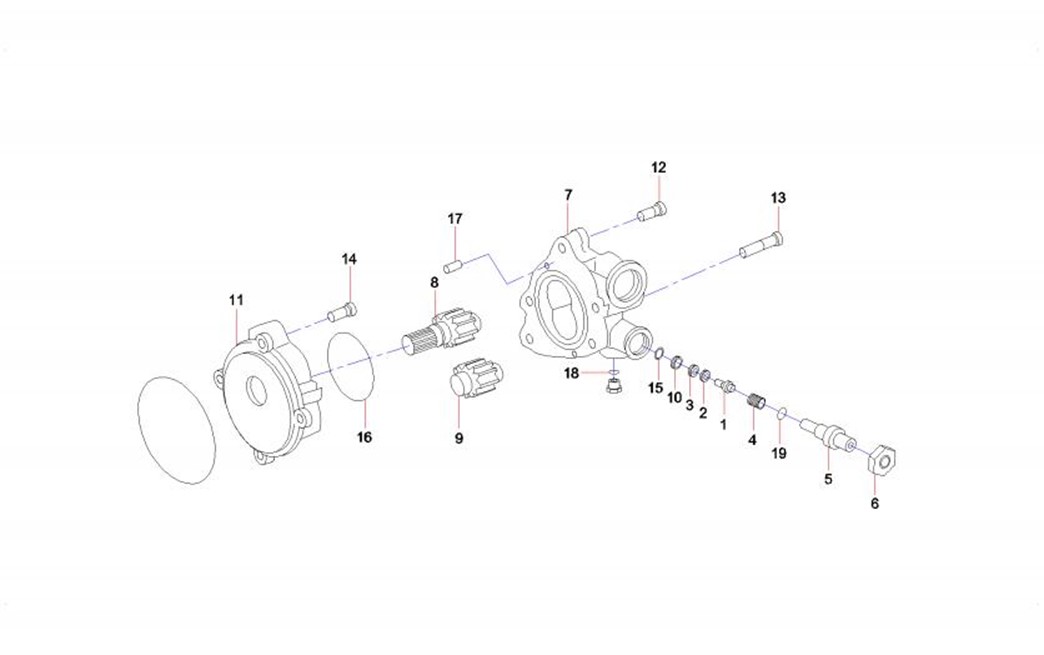

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-101-1 |
1 |
60008508 |
1 |
Stem, valve |
2-101-2 |
2 |
60008493 |
1 |
Seat, valve |
2-101-3 |
3 |
60008523 |
1 |
Ring, retaining |
2-101-4 |
4 |
60008500 |
1 |
Spring |
2-101-5 |
5 |
60008496 |
1 |
Screw, adjusting |
2-101-6 |
6 |
60008505 |
1 |
Nut 2903480-0032 |
2-101-7 |
7 |
60008512 |
1 |
Body, machine |
2-101-8 |
8 |
60008552 |
1 |
Gear |
2-101-9 |
9 |
60008581 |
1 |
Gear |
2-101-10 |
10 |
60008491 |
1 |
Element, filter |
2-101-11 |
11 |
60008509 |
1 |
Body, machine |
2-101-12 |
12 |
60008730 |
2 |
Screw |
2-101-13 |
13 |
60008731 |
2 |
Screw |
2-101-14 |
14 |
60008729 |
4 |
Screw |
2-101-15 |
15 |
60008873 |
1 |
Washer |
2-101-16 |
16 |
60008504 |
1 |
Washer |
2-101-17 |
17 |
60008736 |
2 |
Pin |
2-101-18 |
18 |
B230101000047 |
1 |
O-ring |
2-101-19 |
19 |
B230101000229 |
1 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-103-1 |
1 |
60118638 |
1 |
Bolt |
2-103-2 |
2 |
60118639 |
1 |
Pin |
2-103-3 |
3 |
60008546 |
1 |
Pin |
2-103-4 |
4 |
60118637 |
1 |
Nut |
2-103-5 |
5 |
60008698 |
2 |
O-ring |
2-103-6 |
6 |
60008697 |
8 |
O-ring |
2-103-7 |
7 |
60008702 |
4 |
O-ring |
2-103-8 |
8 |
A210609000036 |
1 |
O-ring |
2-103-9 |
9 |
60008708 |
23 |
O-ring |
2-103-10 |
10 |
60008694 |
1 |
O-ring |
2-103-11 |
11 |
60118625 |
1 |
Cover |
2-103-12 |
12 |
60118643 |
1 |
Plunger |
2-103-13 |
13 |
60118631 |
1 |
Sleeve, valve |
2-103-14 |
14 |
60118632 |
1 |
Spring |
2-103-15 |
15 |
60118636 |
1 |
Piston |
2-103-16 |
16 |
60118640 |
1 |
Support |
2-103-17 |
17 |
60118641 |
1 |
Bearer |
2-103-18 |
18 |
60118630 |
1 |
Seal |
2-103-19 |
19 |
60118634 |
1 |
Plug |
2-103-20 |
20 |
60118644 |
1 |
Lever |

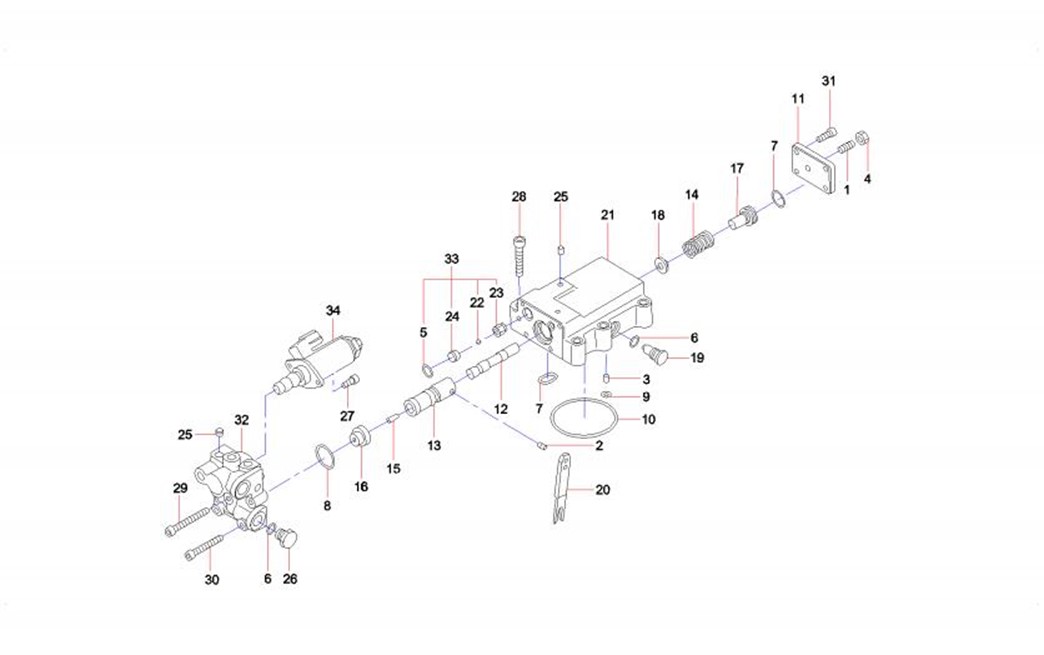

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-105-21 |
21 |
60118627 |
1 |
Body, machine |
2-105-22 |
22 |
60119019 |
2 |
Ball, steel |
2-105-23 |
23 |
60118635 |
2 |
Seat, valve |
2-105-24 |
24 |
60118629 |
2 |
Seal |
2-105-25 |
25 |
60008728 |
41 |
Setscrew |
2-105-26 |
26 |
60008724 |
3 |
Plug |
2-105-27 |
27 |
60150556 |
2 |
Screw |
2-105-28 |
28 |
60150559 |
6 |
Screw |
2-105-29 |
29 |
A210204000217 |
1 |
Screw M6×40GB70.1 10.9 |
2-105-30 |
30 |
60018102 |
7 |
Bolt |
2-105-31 |
31 |
60038565 |
4 |
Screw, socket head |
2-105-32 |
32 |
60118626 |
1 |
Body, machine |
2-105-33 |
33 |
60119020 |
2 |
Valve GP, check |
2-105-34 |
34 |
60081917 |
1 |
Valve, reducing, proportional |

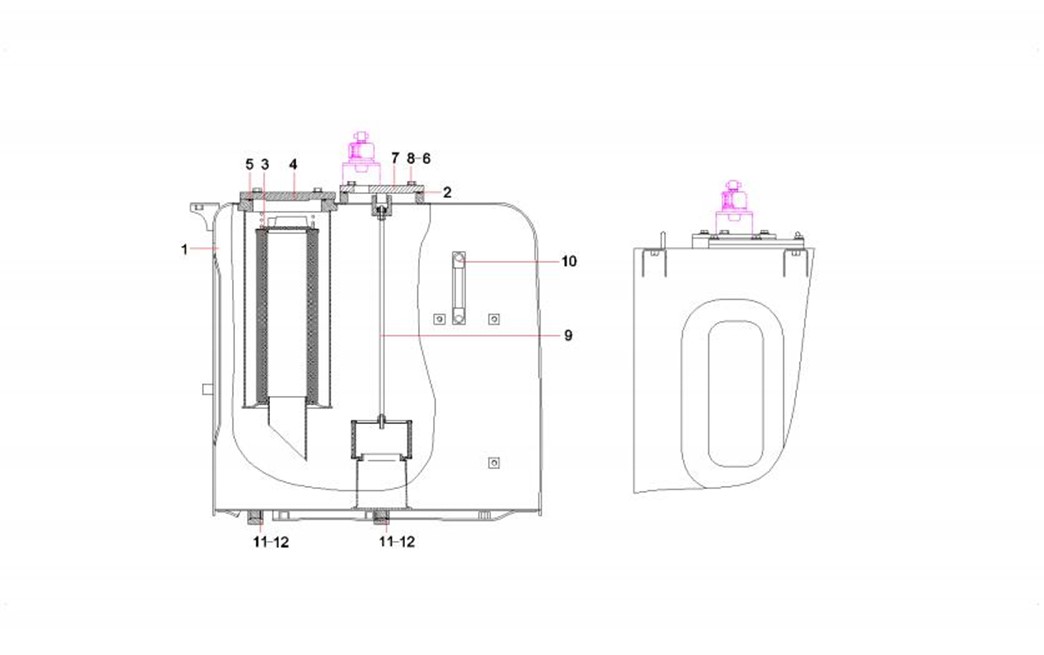

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-107-1 |
1 |
13251643 |
1 |
hydraulic tank |
2-107-2 |
2 |
B230101000588 |
1 |
O-ring 179.3×5.7JISB2401 |
2-107-3 |
3 |
60200365 |
1 |
Filter, return oil |
2-107-4 |
4 |
12731156 |
1 |
Oil return cover |
2-107-5 |
5 |
60112246 |
1 |
O-ring |
2-107-6 |
6 |
A210405000001 |
8 |
Washer 12GB97.1 |
2-107-7 |
7 |
12731158 |
1 |
Suction cover |
2-107-8 |
8 |
A210111000037 |
8 |
Bolt M12×25GB5783 |
2-107-9 |
9 |
60200363 |
1 |
Oil suction filter |
2-107-10 |
10 |
A250100000174 |
1 |
Gauge, sight glass |
2-107-11 |
11 |
B230101000356 |
2 |
O-ring 23.7×3.5JISB2401 |
2-107-12 |
12 |
10514225 |
2 |
Plug |
