SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 14
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

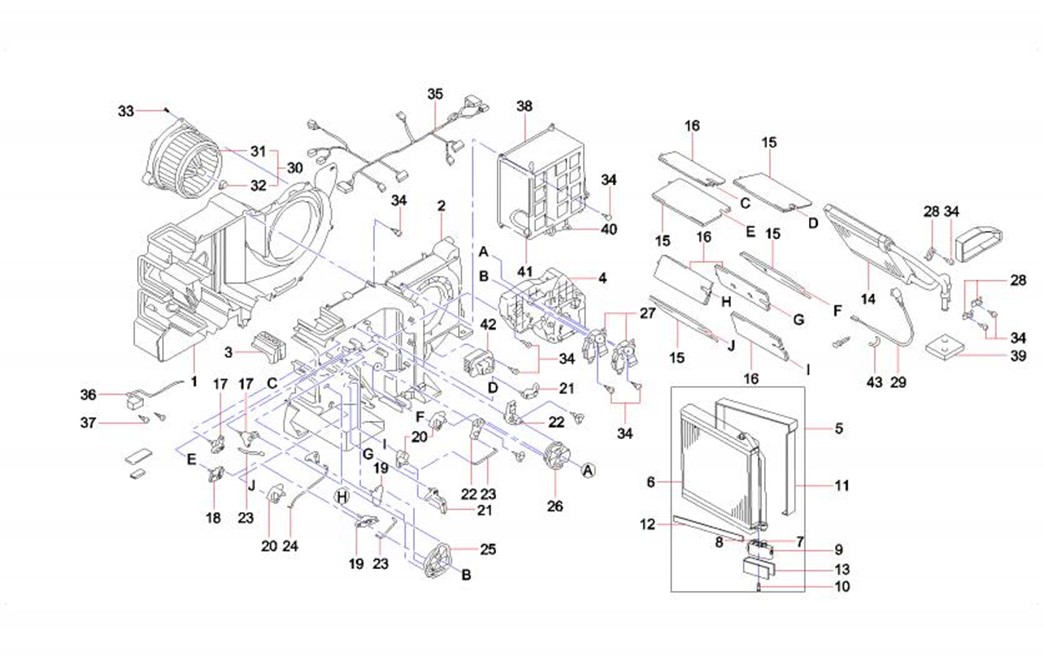

2-119-21 |
21 |
60049941 |
2 |
Rod |
2-119-22 |
22 |
60049960 |
2 |
Rod sub-assembly, connecting |
2-119-23 |
23 |
60049963 |
3 |
Shaft |
2-119-24 |
24 |
60049964 |
1 |
Shaft |
2-119-25 |
25 |
60049943 |
1 |
Plate |
2-119-26 |
26 |
60049944 |
1 |
Plate |
2-119-27 |
27 |
60049947 |
2 |
Motor AS, servo |
2-119-28 |
28 |
60049955 |
3 |
Clamp |
2-119-29 |
29 |
60033039 |
1 |
Sensor, water temperature |
2-119-30 |
30 |
60153199 |
1 |
Motor As, with fan |
2-119-31 |
31 |
60049951 |
1 |
Blade, fan |
2-119-32 |
32 |
60049954 |
1 |
Clamp |
2-119-33 |
33 |
60049950 |
3 |
Screw, tapping, with washer |
2-119-34 |
34 |
60049965 |
32 |
Screw, self-tapping |
2-119-35 |
35 |
60049948 |
1 |
Harness AS, air conditioner |
2-119-36 |
36 |
60049966 |
1 |
Sensor, anti-frost |
2-119-37 |
37 |
60049949 |
2 |
Screw, with washer |
2-119-38 |
38 |
60049942 |
1 |
Box, SUB |
2-119-39 |
39 |
60049953 |
1 |
Seal, insulation |
2-119-40 |
40 |
60049945 |
1 |
Motor AS, servo |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-121-41 |
41 |
60153240 |
1 |
Thermistor AS |
2-121-42 |
42 |
60049968 |
1 |
Transistor AS, air conditioner |
2-121-43 |
43 |
60049952 |
1 |
Bracket, thermo-bulb parts |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

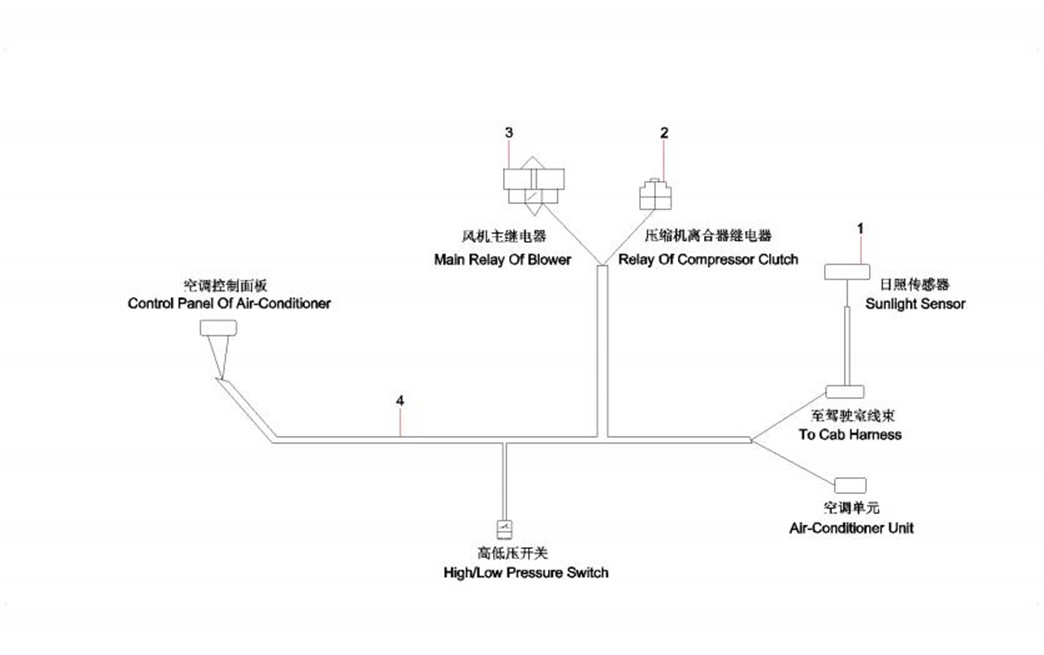

2-123-1 |
1 |
B240600000334 |
1 |
Sensor, sunlight |
2-123-2 |
2 |
B240700000473 |
1 |
Relay |
2-123-3 |
3 |
B240700000472 |
1 |
Relay |
2-123-4 |
4 |
10448933 |
1 |
Wire, connecting, air conditioner |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

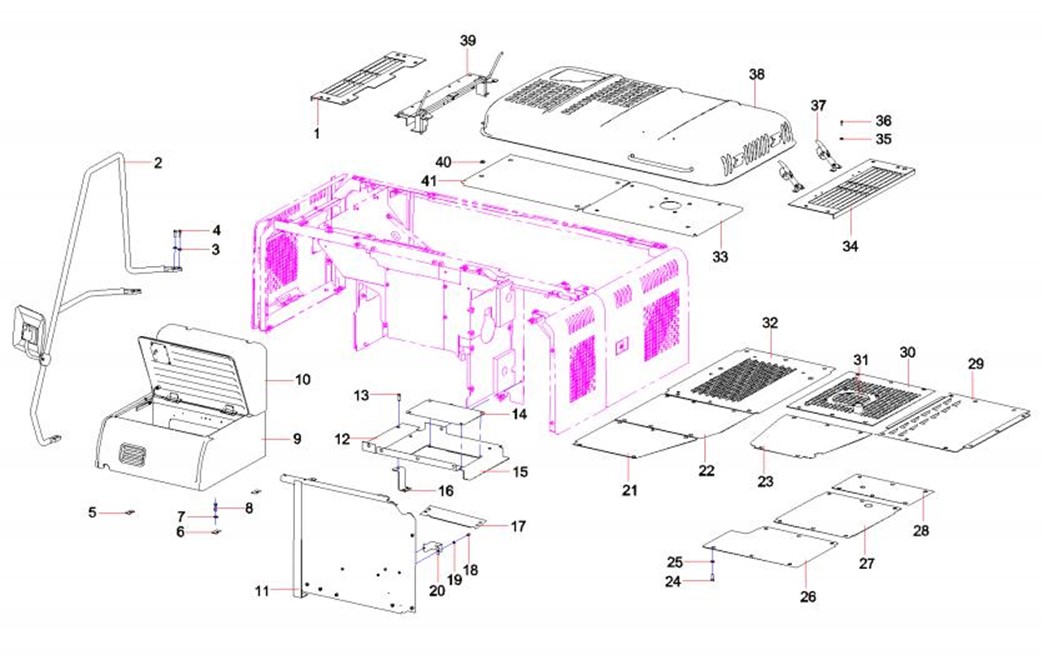

2-125-1 |
1 |
12718585 |
1 |
Coverplate, rear, upper right |
2-125-2 |
2 |
A810502020139 |
1 |
Handhold |
2-125-3 |
3 |
60262513 |
6 |
Washer |
2-125-4 |
4 |
60262509 |
6 |
Bolt |
2-125-5 |
5 |
A820101210712 |
4 |
Gasket |
2-125-6 |
6 |
A820101210711 |
4 |
Gasket |
2-125-7 |
7 |
60060548 |
75 |
Washer 12GB96.1 |
2-125-8 |
8 |
A210111000204 |
4 |
Bolt M12×40GB5783 10.9 |
2-125-9 |
9 |
12908466 |
1 |
Battery Box Assy SY200E.1.6.10 |
2-125-10 |
10 |
12908471 |
1 |
Trim cover SY200E.1.6.11 |
2-125-11 |
11 |
13107090 |
1 |
left front spacing plate |
2-125-12 |
12 |
11504680 |
1 |
Coverplate, pilot pipe |
2-125-13 |
13 |
A210111000199 |
17 |
Bolt M12×20GB5783 10.9 |
2-125-14 |
14 |
11459078 |
1 |
Access door, pilot pipe |
2-125-15 |
15 |
13107105 |
1 |
Cover PlateSY215GW.1.6.5 |
2-125-16 |
16 |
11459285 |
2 |
Plate, supporting |
2-125-17 |
17 |
12119218 |
1 |
Coverplate, adapter |
2-125-18 |
18 |
Modification or other |
2 |
Bolt M8×16GB5783 10.9 |
2-125-19 |
19 |
24000633 |
2 |
Washer |
2-125-20 |
20 |
A820101216763 |
1 |
Parts book, mounting bracket, |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-127-21 |
21 |
12181098 |
1 |
Coverplate, bottom, fuel tank |
2-127-22 |
22 |
10723433 |
1 |
Coverplate, bottom, hydraulic tank |
2-127-23 |
23 |
A820101337218 |
1 |
Coverplate, bottom, main valve |
2-127-24 |
24 |
60262507 |
91 |
Bolt |
2-127-25 |
25 |
60262511 |
87 |
Washer |
2-127-26 |
26 |
A820101117950 |
1 |
Coverplate, bottom front, cab |
2-127-27 |
27 |
A820101117949 |
1 |
Coverplate, rear middle |
2-127-28 |
28 |
A820101119480 |
1 |
Coverplate, bottom |
2-127-29 |
29 |
12290557 |
1 |
Coverplate, bottom, middle left |
2-127-30 |
30 |
11627730 |
1 |
Cover |
2-127-31 |
31 |
A820101357570 |
1 |
Cover |
2-127-32 |
32 |
A820101117951 |
1 |
Coverplate, bottom, right |
2-127-33 |
33 |
12786620 |
1 |
Cover Plate |
2-127-34 |
34 |
12698511 |
1 |
Coverplate, rear, upper left |
2-127-35 |
35 |
60262510 |
8 |
Washer |
2-127-36 |
36 |
60262506 |
8 |
Bolt |
2-127-37 |
37 |
A222200000065 |
2 |
Lock, door |
2-127-38 |
38 |
12169042 |
1 |
Engine hood GP |
2-127-39 |
39 |
13327885 |
1 |
SUPPORTING BRACKET |
2-127-40 |
40 |
A820299000383 |
4 |
Sleeve |
