SANY SY245C SY245C9 SY245C9M2KH EXCAVATOR parts catalog 36
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

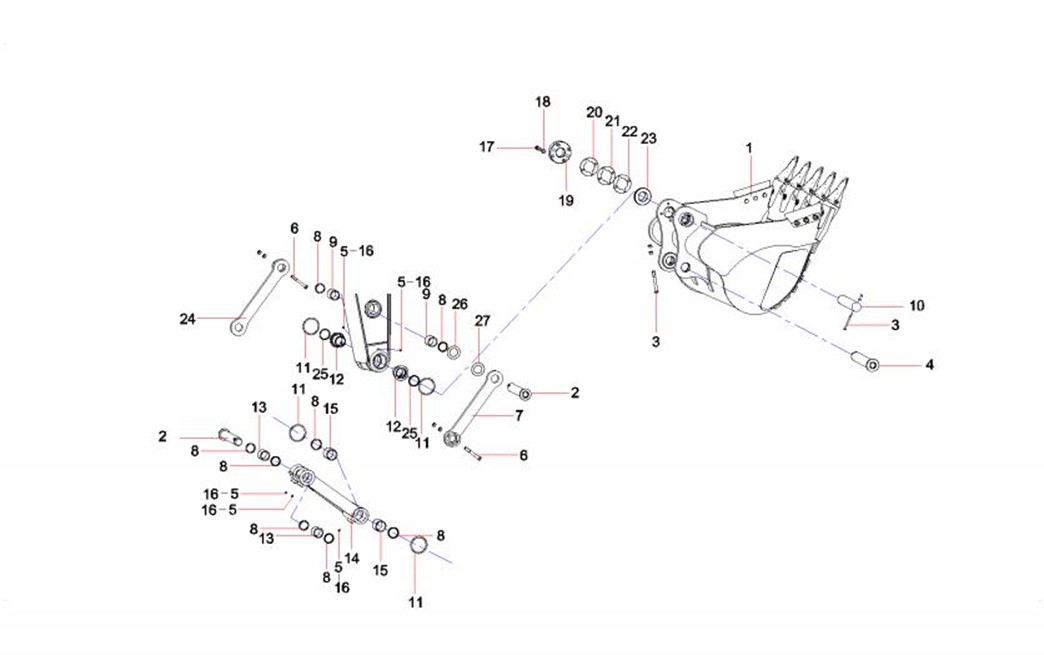

4-9-1 |
1 |
13590574 |
1 |
SY245C铲斗 |
1.3 Bucket SY245C.3.4A |
4-9-2 |
2 |
11954088 |
2 |
销轴 |
Roll, pin |
4-9-3 |
3 |
A210110000352 |
4 |
螺栓 M20×180GB5782 10.9级 |
Bolt |
4-9-4 |
4 |
11954086 |
1 |
销轴 |
Roll, pin |
4-9-5 |
5 |
B229900000686 |
8 |
黄油嘴 |
Fitting, grease |
4-9-6 |
6 |
A210110000300 |
2 |
螺栓M20×160GB5782 10.9级 |
Bolt M20×160GB5782 10.9 |
4-9-7 |
7 |
12629404 |
1 |
左摇杆 |
Right rockerSY265C9.3.5L |
4-9-8 |
8 |
B230101000623 |
6 |
DSI防尘圈 |
DSI-ring, dustproof |
4-9-9 |
9 |
A820202002975 |
2 |
轴套 |
Sleeve, shaft |
4-9-10 |
10 |
11954084 |
1 |
销轴 |
Roll, pin |
4-9-11 |
11 |
60247191 |
2 |
O形圈140×10(GB3452.1) 氯丁橡 |
O-Ring |
4-9-12 |
12 |
11744971 |
2 |
轴套 |
Sleeve, shaft |
4-9-13 |
13 |
11967354 |
2 |
轴套 |
Sleeve, shaft |
4-9-14 |
14 |
13212449 |
1 |
连杆 |
Connecting rod SY245C9.3.6 |
4-9-15 |
15 |
10989145 |
2 |
轴套 |
Sleeve, shaft |
4-9-16 |
16 |
60098109 |
4 |
黄油嘴保护帽 |
Cap, grease fitting |
4-9-17 |
17 |
A210111000221 |
4 |
螺栓M20×50GB5783 10.9级 |
Bolt M20×50GB5783 10.9 |
4-9-18 |
18 |
24000515 |
4 |
垫圈20GB93 达克锈 |
Washer 20GB93 DACROMET |
4-9-19 |
19 |
11904436 |
1 |
板 |
Plate |
4-9-20 |
20 |
11904433 |
4 |
调整垫片 |
Shim |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-11-21 |
21 |
11904434 |
4 |
调整垫片 |
Shim |
4-11-22 |
22 |
11904435 |
4 |
调整垫片 |
Shim |
4-11-23 |
23 |
13207551 |
1 |
压紧套 |
Sleeve SY245C.3-4 |
4-11-24 |
24 |
12629405 |
1 |
右摇杆 |
Right rockerSY265C9.3.5R |
4-11-25 |
25 |
60055872 |
4 |
DLI防尘圈 |
DLI-ring, dustproof |
4-11-26 |
26 |
A820102010381 |
4 |
垫片 |
Gasket |
4-11-27 |
27 |
A820102010382 |
2 |
垫片 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

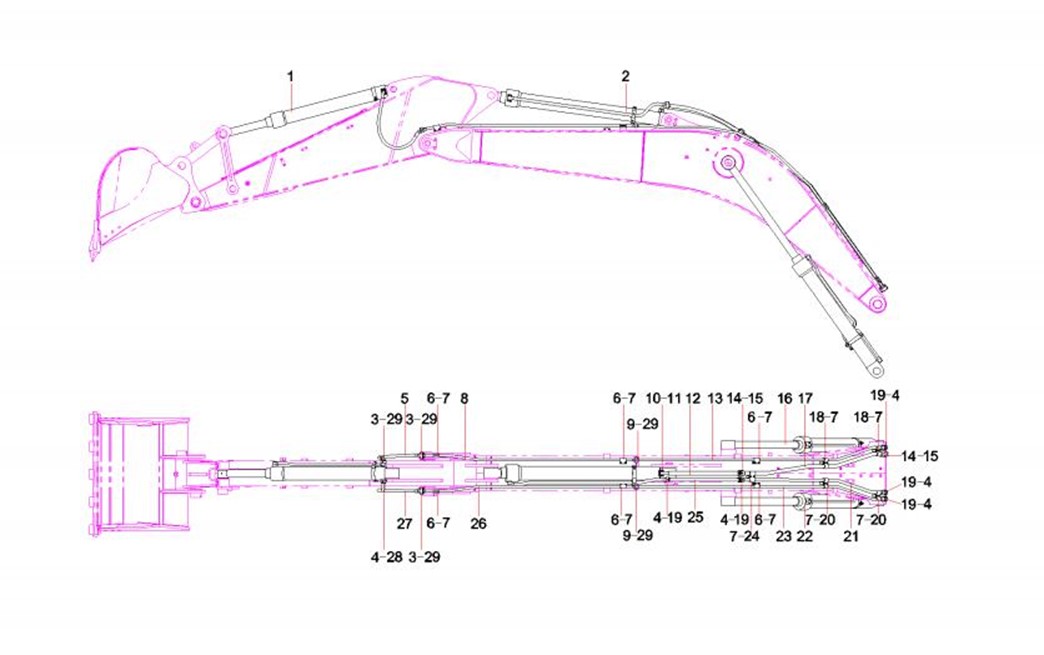

4-13-1 |
1 |
60270961 |
1 |
铲斗油缸总成 |
Bucket cylinder assembly |
4-13-2 |
2 |
60270962 |
1 |
斗杆油缸总成 |
Arm cylinder assembly |
4-13-3 |
3 |
B210780000696 |
6 |
对开法兰 |
Flange, split |
4-13-4 |
4 |
A210204000355 |
24 |
螺钉M10×40GB70.1 10.9级 |
Screw M10×40GB70.1 10.9 |
4-13-5 |
5 |
60272448 |
1 |
胶管 |
Rubber Hose |
4-13-6 |
6 |
13505880 |
12 |
管夹 |
Pipe clip SY245C9.3.1-4 |
4-13-7 |
7 |
A210204000337 |
22 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
4-13-8 |
8 |
13513365 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.6A |
4-13-9 |
9 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
4-13-10 |
10 |
B210780000004 |
2 |
对开法兰 |
Flange, split |
4-13-11 |
11 |
A210204000462 |
4 |
螺钉M12×45GB70.1 10.9级 |
Screw M12×45GB70.1 10.9 |
4-13-12 |
12 |
60159782 |
1 |
胶管 |
RubberHose |
4-13-13 |
13 |
13513360 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.4A |
4-13-14 |
14 |
B210780000693 |
4 |
对开法兰 |
Flange, SAE |
4-13-15 |
15 |
A210204000353 |
8 |
螺钉M14×50GB70.1 10.9级 |
Screw M14×50GB70.1 10.9 |
4-13-16 |
16 |
60270963 |
1 |
右动臂油缸总成 |
Right moveable boom oil cylinder |
4-13-17 |
17 |
13513358 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.3A |
4-13-18 |
18 |
13505877 |
4 |
管夹 |
Pipe clip SY245C9.3.1-1 |
4-13-19 |
19 |
B210780000244 |
10 |
对开法兰 |
Flange, split |
4-13-20 |
20 |
13505878 |
4 |
管夹 |
Pipe clip SY245C9.3.1-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-15-21 |
21 |
13513356 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.2A |
4-15-22 |
22 |
60270964 |
1 |
左动臂油缸总成 |
Left boom oil cylinder assembly |
4-15-23 |
23 |
13513354 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.1A |
4-15-24 |
24 |
13505879 |
2 |
管夹 |
Pipe clip SY245C9.3.1-3 |
4-15-25 |
25 |
60097799 |
1 |
胶管 |
Hose,rubber |
4-15-26 |
26 |
13513362 |
1 |
钢管总成 |
steel pipe assy. SY245C9H.3.1.5A |
4-15-27 |
27 |
60272447 |
1 |
胶管 |
Rubber Hose |
4-15-28 |
28 |
B210780000007 |
2 |
对开法兰 |
Flange, split |
4-15-29 |
29 |
A210204000215 |
20 |
螺钉M10×35GB70.1 10.9级 |
Screw M10×35GB70.1 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

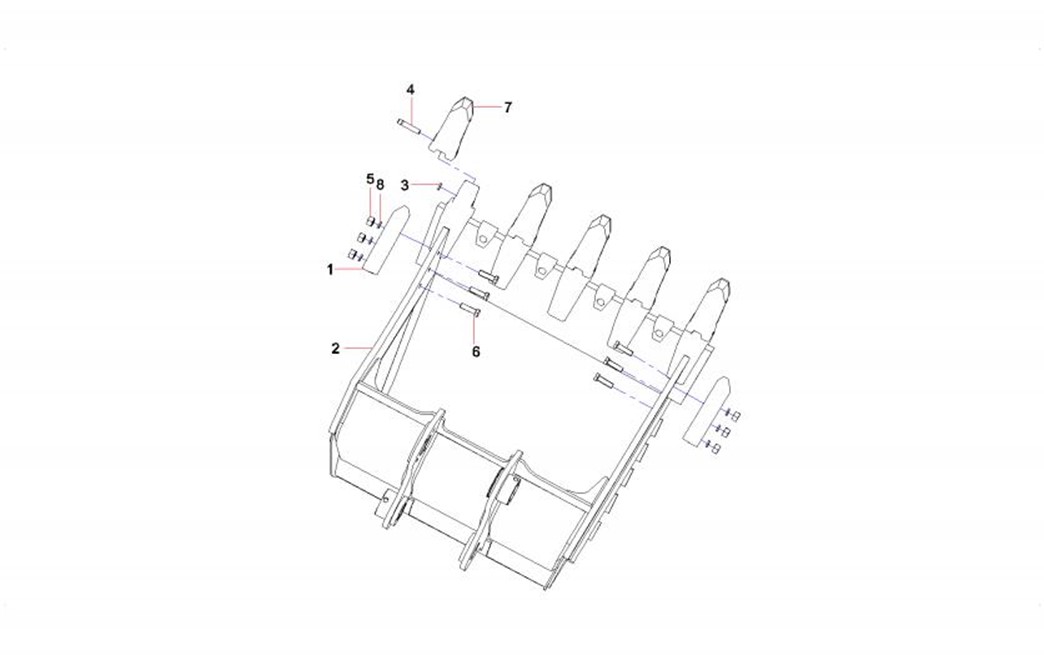

4-17-1 |
1 |
13574903 |
2 |
铲斗侧齿 |
Side Tooth of Bucket SY245C.3.4- |
4-17-2 |
2 |
13590580 |
1 |
SY245C铲斗体 |
1.3 Bucket Body SY245C.3.4A.1 |
4-17-3 |
3 |
13555484 |
5 |
卡簧 |
Clip SY245C.3.4-30 DH360 |
4-17-4 |
4 |
13555485 |
5 |
齿销 |
Pin SY245C.3.4-31 DH360 |
4-17-5 |
5 |
A210334000013 |
6 |
螺母 |
Nut |
4-17-6 |
6 |
A210110000427 |
6 |
螺栓M24×90GB5782 10.9级 |
Bolt M24×90GB5782 10.9 |
4-17-7 |
7 |
13581915 |
5 |
斗齿 |
Tooth of bucket SY245C_3_4A-1 |
4-17-8 |
8 |
A210491000122 |
6 |
垫圈 |
Washer 24GB1230 |
