SANY SY245C SY245C9 SY245C9M2KH EXCAVATOR parts catalog 37
第5章
电气系统
(trical system of excavator SY245C9M2KH.5)

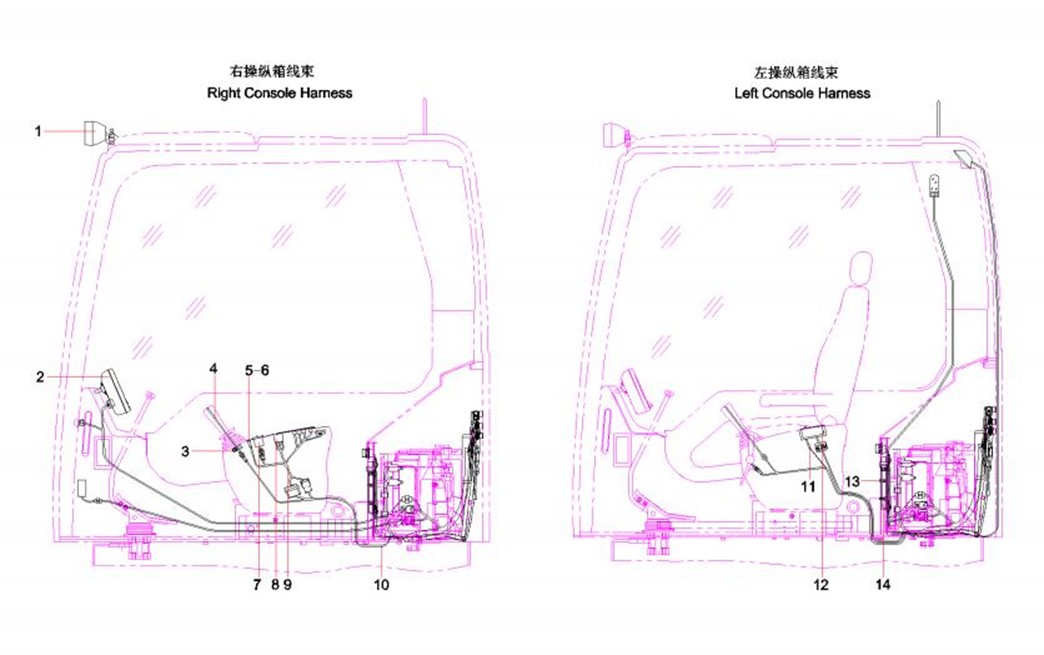

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
60143662 |
2 |
工作灯 |
Lamp, work |
5-3-2 |
2 |
13353346 |
1 |
三一显示屏 |
Sany Encourage Control Display 无 |
5-3-3 |
3 |
A230200000170 |
1 |
线夹 |
Clamp |
5-3-4 |
4 |
13216886 |
1 |
喇叭开关线束 |
Horn Switch HarnessSY245C9.5.3 |
5-3-5 |
5 |
60212474 |
2 |
车用指示灯AD11-10W-A LED红 |
LED Indicator lamp |
5-3-6 |
6 |
60212475 |
1 |
车用指示灯AD11-10W-A LED黄 |
LED Indicator lamp |
5-3-7 |
7 |
60117463 |
1 |
旋钮开关 |
Switch, fuel control |
5-3-8 |
8 |
A241200001217 |
1 |
启动开关 |
Switch, ignition |
5-3-9 |
9 |
13216885 |
1 |
控制开关线束 |
Control Switch Harness |
5-3-10 |
10 |
13216883 |
1 |
驾驶室线束 |
Driver’s Cab Harness |
5-3-11 |
11 |
60060300 |
1 |
天线延长线 |
Extension, antenna |
5-3-12 |
12 |
60205002 |
1 |
收音机 |
Radio |
5-3-13 |
13 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
5-3-14 |
14 |
13353334 |
1 |
三一可组态液压控制器 |
Sany Encourage Hydraulic Control |

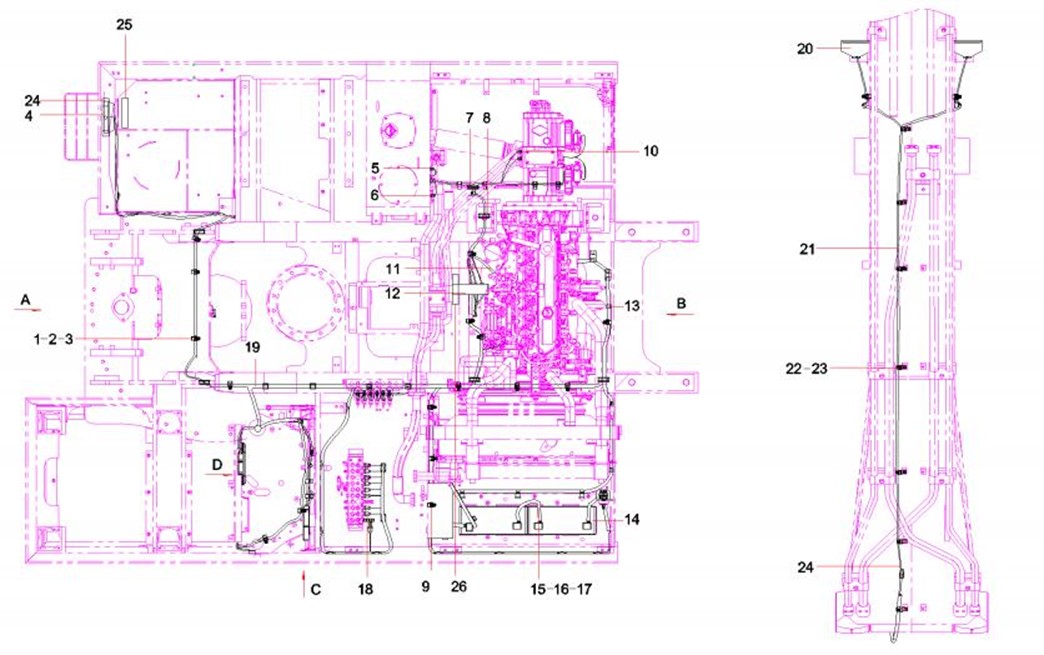

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
60228632 |
20 |
扎带固定件总成981826 直角钣金 |
Band Clip Fixer |
5-5-2 |
2 |
A210111000199 |
20 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
5-5-3 |
3 |
24000513 |
20 |
垫圈12GB93 达克锈 |
Washer |
5-5-4 |
4 |
60143661 |
1 |
工作灯18-24-L 长方 |
Lamp, working |
5-5-5 |
5 |
60251132 |
1 |
温度传感器 |
Temperature Sensor |
5-5-6 |
6 |
60244710 |
1 |
液压回油压力开关 |
pressure switch |
5-5-7 |
7 |
10239069 |
1 |
护孔环 |
protecting ring |
5-5-8 |
8 |
13215451 |
5 |
护套 |
protective sleeve SY245C9.1.1A- |
5-5-9 |
9 |
60260292 |
17 |
尼龙扎带20×179 带φ12.5固定孔 |
Nylon belting |
5-5-10 |
10 |
60217140 |
2 |
压力传感器 |
Pressure Sensor |
5-5-11 |
11 |
60190202 |
1 |
电源线 |
Power Supply Line |
5-5-12 |
12 |
13275006 |
1 |
发动机接插件护板 |
Guard board SY245C9.5-5 |
5-5-13 |
13 |
60086354 |
6 |
线束固定夹 |
Clamp, harness |
5-5-14 |
14 |
60190637 |
2 |
蓄电池 |
Battery |
5-5-15 |
15 |
60012793 |
1 |
电源线 |
Line, power |
5-5-16 |
16 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-5-17 |
17 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-5-18 |
18 |
60217141 |
9 |
压力传感器 |
Pressure Sensor |
5-5-19 |
19 |
13660846 |
1 |
车身线束 |
Vehicle Body Harness |
5-5-20 |
20 |
60143661 |
2 |
工作灯18-24-L 长方 |
Lamp, working |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-21 |
21 |
13216888 |
1 |
动臂灯线束 |
Work Lamp harness SY245C9.5.8 |
5-7-22 |
22 |
A210111000195 |
11 |
螺栓 |
Bolt M10×16GB5783 10.9 |
5-7-23 |
23 |
24000637 |
11 |
垫圈10GB97.1 达克锈 |
Washer |
5-7-24 |
24 |
13559573 |
1 |
安装支架 |
Frame SY245C9.5.10A |
5-7-25 |
25 |
13559571 |
1 |
防护板焊合 |
Plate SY245C9.5.9A |
5-7-26 |
26 |
13274999 |
1 |
发动机接插件固定组件 |
Fixed board unit SY245C9_5_3 |

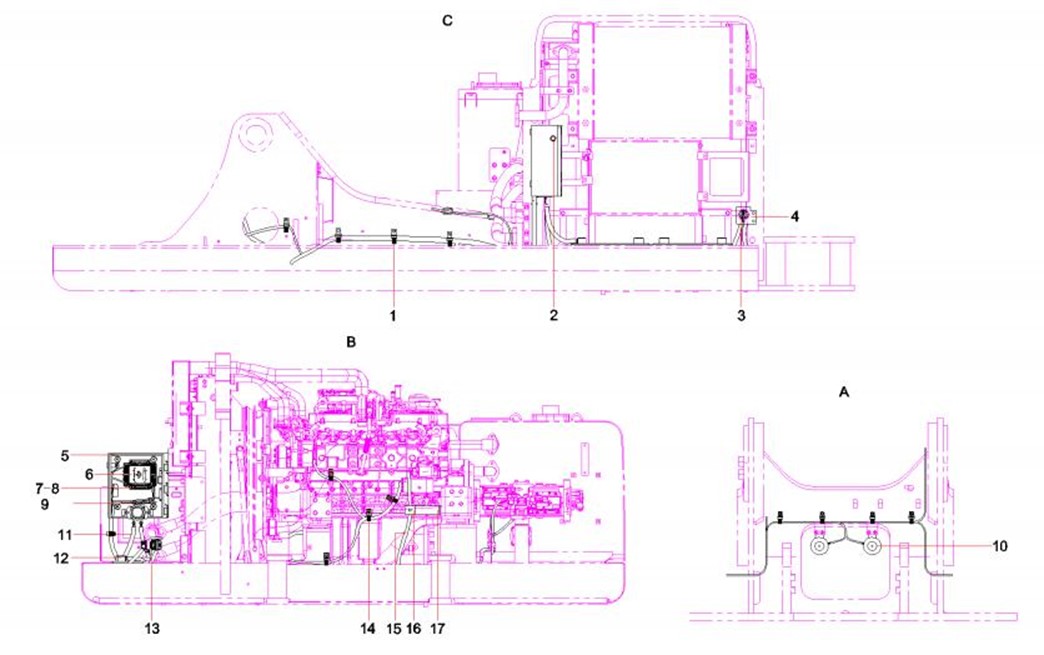

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-1 |
1 |
60086357 |
5 |
线束固定夹 |
Clamp, harness |
5-9-2 |
2 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
5-9-3 |
3 |
60125384 |
1 |
旋钮开关 |
Switch, power |
5-9-4 |
4 |
13222681 |
1 |
手动开关安装架 |
Mounting support SY245C9_5_4-1 |
5-9-5 |
5 |
13627498 |
1 |
电控箱总成 |
Control Box Assy SY245C9.5.11 |
5-9-6 |
6 |
13216884 |
1 |
集成盒 |
Integrated boxSY245C9.5.1-1 |
5-9-7 |
7 |
A210204000115 |
4 |
螺钉 |
Screw M5×12GB70.1 |
5-9-8 |
8 |
60238782 |
4 |
垫圈5GB96.1 达克锈 |
Washer |
5-9-9 |
9 |
A210210000030 |
7 |
螺钉 |
Screw M4×12GB818 |
5-9-10 |
10 |
60260625 |
1 |
电喇叭 |
Electrical Horn |
5-9-11 |
11 |
60203569 |
1 |
电源线 |
Power Supply Line |
5-9-12 |
12 |
12537763 |
1 |
电源线 |
power lineSY60.5C.8 |
5-9-13 |
13 |
60012803 |
1 |
电源线 |
Wire, power supply |
5-9-14 |
14 |
A210111000012 |
2 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
5-9-15 |
15 |
60012777 |
1 |
电源线Q/SY015029 电线 |
Wire, power |
5-9-16 |
16 |
60248530 |
2 |
电源线减震垫组件 |
Rubber damping block |
5-9-17 |
17 |
13223116 |
1 |
电源线固定架组件 |
Fixed Frame component |
