SANY SY700C SY700C2I2K EXCAVATOR parts catalog 03

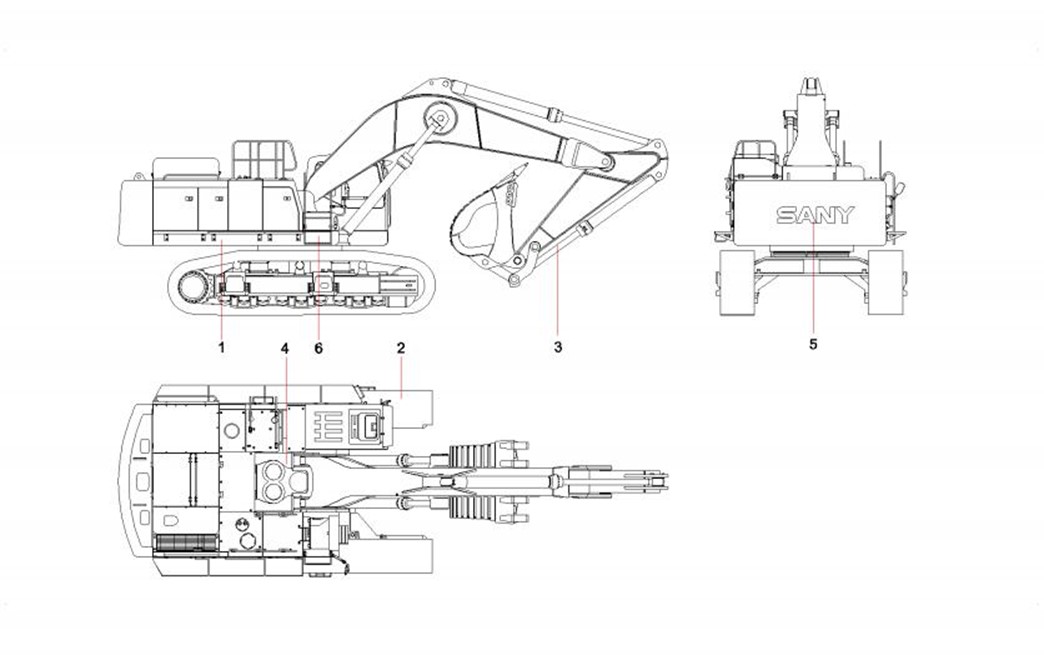

第1章
SY700C2液压挖掘机
(SY700C2 Hydraulic Excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
1-3-1 |
1 |
11458130 |
1 |
回转装置 |
Slewing device |
1-3-2 |
2 |
11415204 |
1 |
行走装置 |
Travel device |
1-3-3 |
3 |
11176820 |
1 |
工作装置 |
Work equipment AS |
1-3-4 |
4 |
11439646 |
1 |
电气安装图 |
Drawing, electrical installation |
1-3-5 |
5 |
10481728 |
1 |
涂装 |
Painting |
1-3-6 |
6 |
10465647 |
1 |
随机附件 |
Accessories |

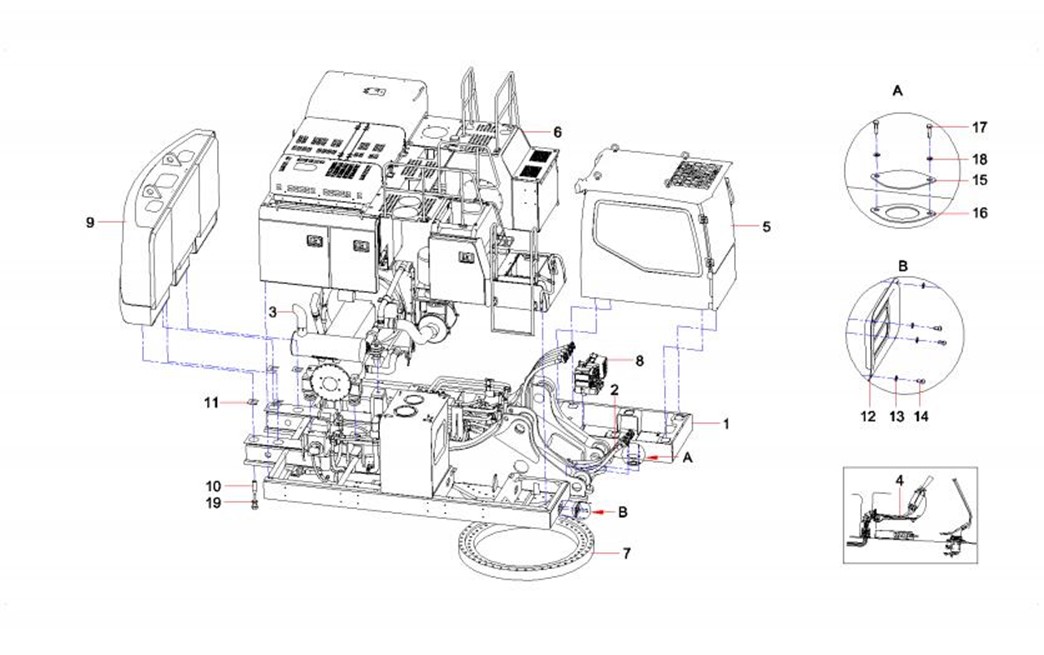

第2章
回转装置
(Slewing device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
11444932 |
1 |
回转平台 |
Platform AS, swing |
2-3-2 |
2 |
12856693 |
1 |
液压主管路 |
main pipeline SY700C2I2K.1.2C |
2-3-3 |
3 |
11453587 |
1 |
动力系统 |
Power train |
2-3-4 |
4 |
12857019 |
1 |
先导管路 |
priority pipelineSY700C2I2K.1.4C |
2-3-5 |
5 |
12911917 |
1 |
驾驶室 |
Driver room SY700C2I2K.1.5 |
2-3-6 |
6 |
11449677 |
1 |
覆盖件总成 |
Sheet metal AS |
2-3-7 |
7 |
11441321 |
1 |
回转机构 |
Swing mechanism |
2-3-8 |
8 |
11448006 |
1 |
电装空调系统 |
Air conditioning system |
2-3-10 |
10 |
10275624 |
4 |
配重螺栓 |
Bolt, counterweight |
2-3-11 |
11 |
10275621 |
12 |
调整垫片 |
Shim, adjusting |
2-3-12 |
12 |
12849487 |
1 |
右大灯装饰罩 |
Right light Decorative |
2-3-13 |
13 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
2-3-14 |
14 |
A210210000010 |
4 |
螺钉 |
Screw |
2-3-15 |
15 |
A820101117871 |
1 |
盖 |
Cover |
2-3-16 |
16 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-3-17 |
17 |
A210111000101 |
2 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-3-18 |
18 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
2-3-19 |
19 |
10450540 |
4 |
垫圈 |
Washer |

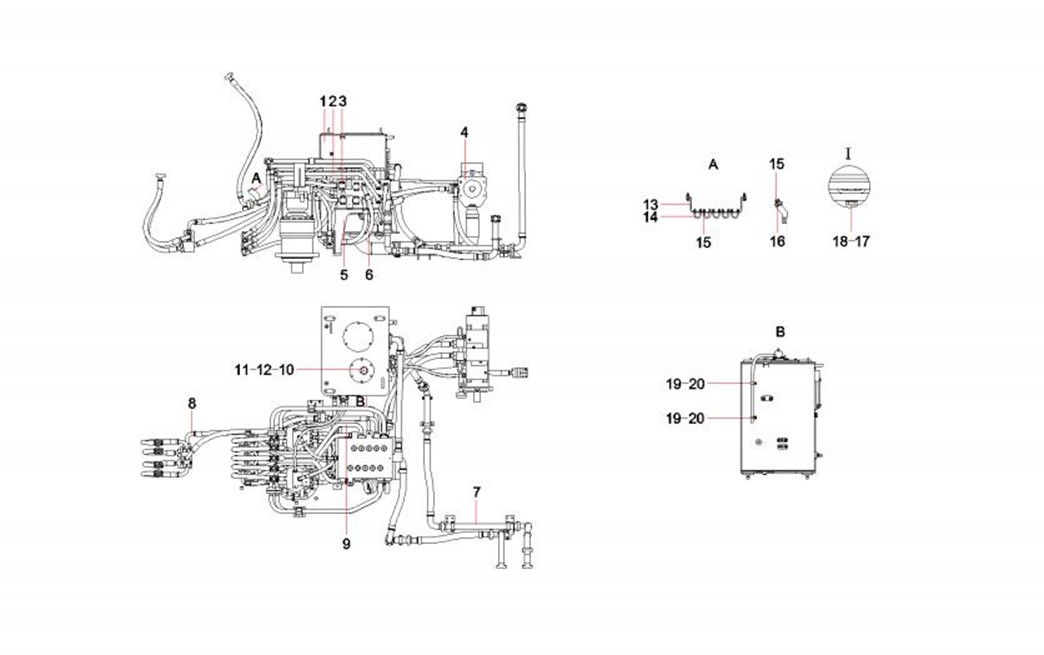

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-1 |
1 |
13547422 |
1 |

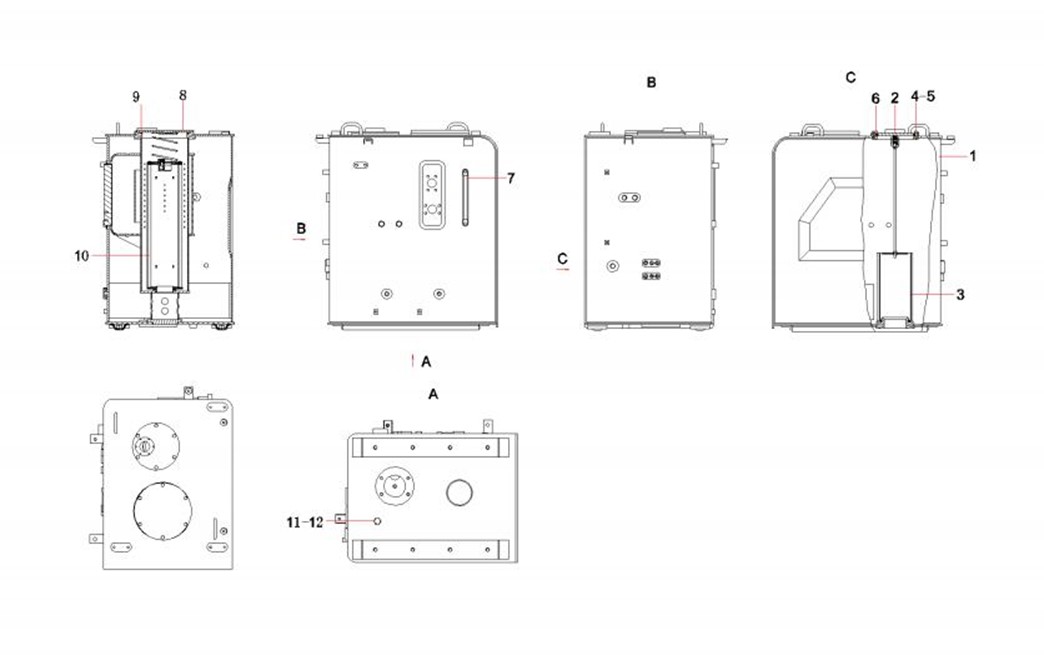

液压油箱 |
Hydraulic Oil Tank |
2-5-2 |
2 |
12856612 |
1 |
行走管路 |
Travel pipe |
2-5-3 |
3 |
12625466 |
1 |
斗杆管路 |
Pipeline, arm |
2-5-4 |
4 |
12856690 |
1 |
吸油管路 |
Pipeline, oil suction |
2-5-5 |
5 |
12856672 |
1 |
主阀安装 |
Main valve installation |
2-5-6 |
6 |
12856646 |
1 |
回转管路 |
Pipeline, swing |
2-5-7 |
7 |
13548942 |
1 |
回油管路 |
return oil pipe SY700C2I2K.1.2.8C |
2-5-8 |
8 |
12856520 |
1 |
动臂管路 |
Pipeline, boom |
2-5-9 |
9 |
12638676 |
1 |
铲斗管路 |
Pipeline, bucket |
2-5-10 |
10 |
A210204000131 |
6 |
螺钉 |
Screw M6×20GB70.1 |
2-5-11 |
11 |
A210405000006 |
6 |
垫圈 |
Washer |
2-5-12 |
12 |
60129703 |
1 |
呼吸阀 |
Valve, breather |
2-5-13 |
13 |
11572806 |
1 |
钢管支架 |
Bracket, steel pipe |
2-5-14 |
14 |
A820301021217 |
5 |
U形螺栓 |
U-bolt |
2-5-15 |
15 |
A210307000001 |
28 |
螺母 |
Nut |
2-5-16 |
16 |
A210204000359 |
4 |
螺钉 |
Screw M12×60GB70.1 10.9 |
2-5-17 |
17 |
A210111000289 |
8 |
螺栓M20×45GB5783 10.9级 |
Bolt M20×45GB5783 Grade 10.9 |
2-5-18 |
18 |
A210401000006 |
8 |
垫圈 |
Washer |
2-5-19 |
19 |
变更或见其他配置 |
2 |
线夹 |
Clamp |
2-5-20 |
20 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
