SANY SY700C SY700C2I2K EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-1 |
1 |
13541645 |
1 |
液压油箱体 |
Hydraulic Oil Tank Body |
2-7-2 |
2 |
11335622 |
1 |
吸油盖 |
Cover, oil suction |
2-7-3 |
3 |
60205015 |
1 |
70T/85T吸油滤芯 |
Oil Suction Filter Element |
2-7-4 |
4 |
A210111000101 |
12 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-7-5 |
5 |
A210401000002 |
12 |
垫圈 |
Washer |
2-7-6 |
6 |
A210609000112 |
1 |
O形圈 |
O-ring 212×5.3GB3452.1 |
2-7-7 |
7 |
A250100000044 |
1 |
液位计 |
Liquid level meter |
2-7-8 |
8 |
10695859 |
1 |
回油盖 |
Cover, oil return |
2-7-9 |
9 |
A210609000219 |
1 |
O形圈 |
O-ring 265×5.3GB3452.1 |

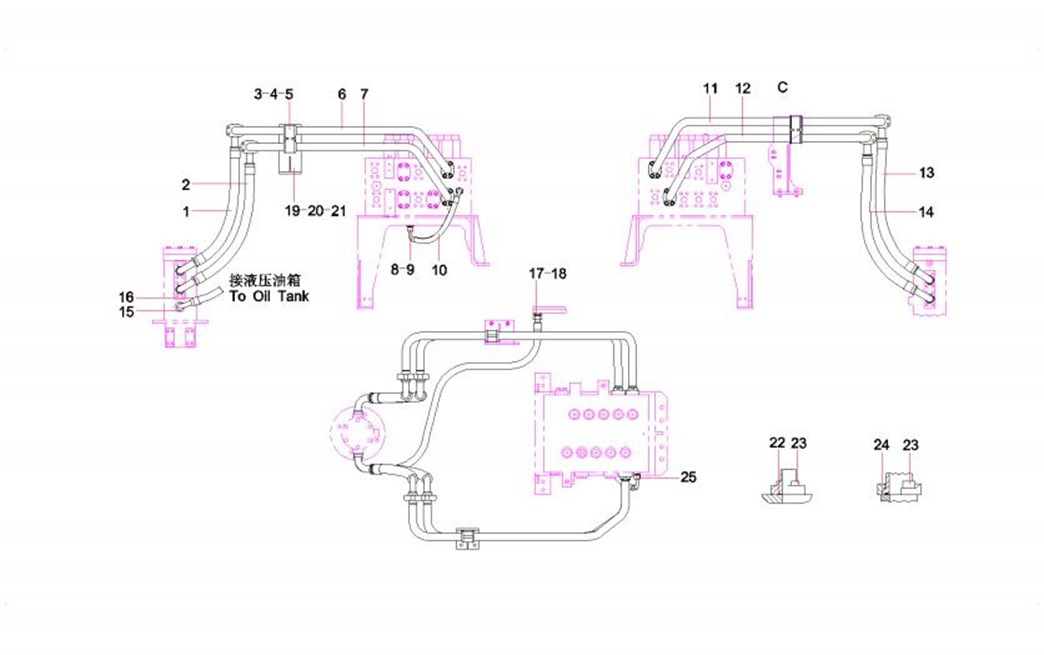

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
60213212 |
1 |
胶管 |
rubber hose |
2-9-2 |
2 |
60213213 |
1 |
胶管 |
rubber hose |
2-9-3 |
3 |
10923182 |
6 |
衬垫 |
Gasket |
2-9-4 |
4 |
11421835 |
4 |
管夹 |
Clamp, pipe |
2-9-5 |
5 |
A210204000020 |
4 |
螺钉 |
Screw M12×25GB70.1 |
2-9-6 |
6 |
12851941 |
1 |
钢管总成 |
steel pipe |
2-9-7 |
7 |
12852322 |
1 |
钢管总成 |
steel pipe |
2-9-8 |
8 |
A820205001950 |
2 |
管接头 |
Connector |
2-9-9 |
9 |
B230101000090 |
2 |
O形圈 |
O-ring |
2-9-10 |
10 |
B230103000557 |
1 |
胶管 |
Hose, rubber |
2-9-11 |
11 |
12852415 |
1 |
钢管总成 |
steel pipe SY700C2I2K.1.2.6.3C |
2-9-12 |
12 |
12852600 |
1 |
钢管总成 |
steel pipeSY700C2I2K.1.2.6.4C |
2-9-13 |
13 |
60213214 |
1 |
胶管 |
rubber hose |
2-9-14 |
14 |
60213215 |
1 |
胶管 |
rubber hose |
2-9-15 |
15 |
B210780000052 |
1 |
管接头 |
Connector |
2-9-16 |
16 |
B230103005346 |
1 |
胶管 |
Hose |
2-9-17 |
17 |
A820205002352 |
1 |
管接头 |
Connector |
2-9-18 |
18 |
B230101000356 |
1 |
O形圈 |
O-ring |
2-9-19 |
19 |
12852820 |
1 |
左支架 |
Left Bracket SY700C2I2K.1.2.6.5C |
2-9-20 |
20 |
A210204000338 |
4 |
螺钉M12×40GB70.1 10.9级 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-21 |
21 |
A210401000002 |
4 |
垫圈 |
Washer |
2-11-22 |
22 |
B230101000578 |
4 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
2-11-23 |
23 |
A210204000353 |
48 |
螺钉M14×50GB70.1 10.9级 |
Screw |
2-11-24 |
24 |
B210780000693 |
16 |
对开法兰 |
Flange, Split |
2-11-25 |
25 |
B210780001153 |
1 |
管接头 |
Connector |

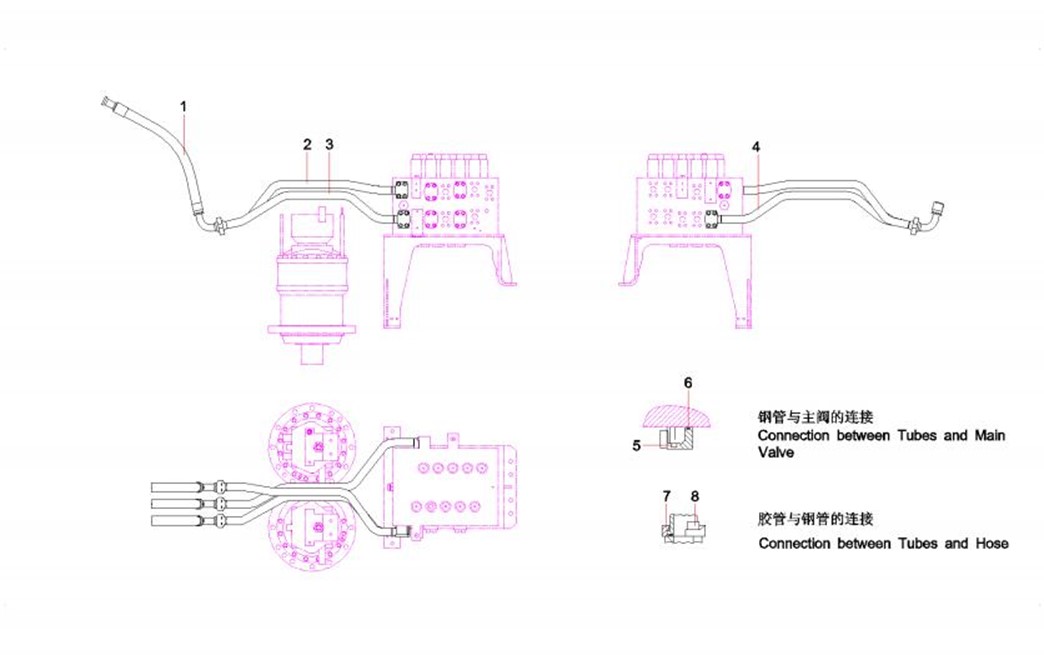

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-1 |
1 |
60040638 |
3 |
胶管 |
Hose, rubber |
2-13-2 |
2 |
12625204 |
1 |
钢管总成 |
steel pipe assembly |
2-13-3 |
3 |
12625363 |
1 |
钢管总成 |
steel pipe assembly |
2-13-4 |
4 |
12625426 |
1 |
钢管总成 |
steel pipe assembly |
2-13-5 |
5 |
A210204000366 |
12 |
螺钉 |
Screw |
2-13-6 |
6 |
B230101000578 |
3 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
2-13-7 |
7 |
B210780000693 |
6 |
对开法兰 |
Flange, Split |
2-13-8 |
8 |
A210204000353 |
24 |
螺钉M14×50GB70.1 10.9级 |
Screw |

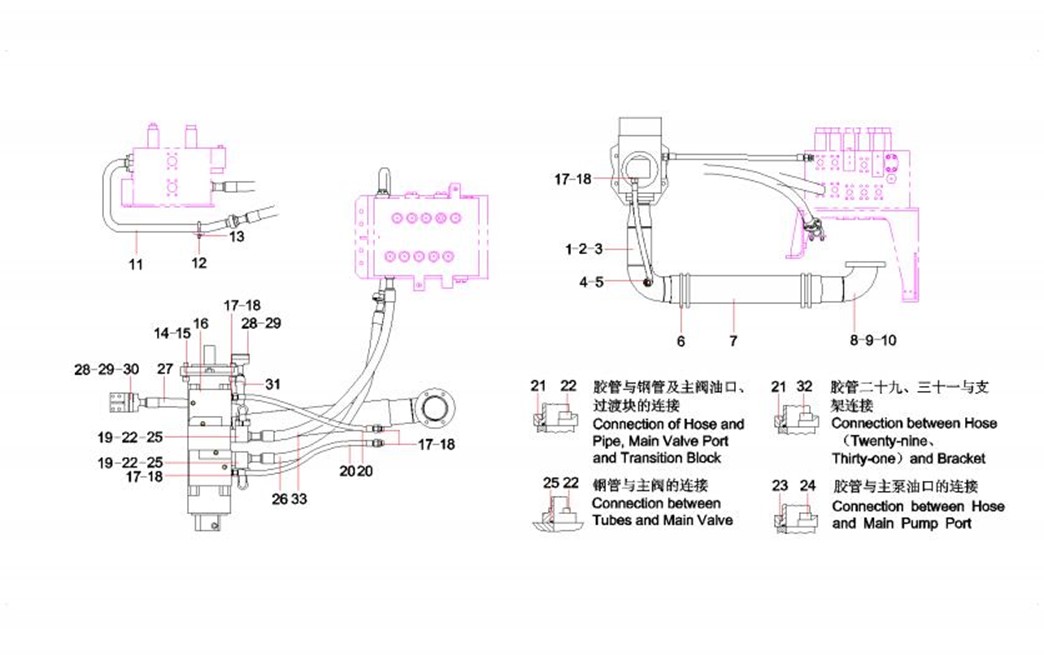

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-1 |
1 |
11399456 |
1 |
泵端吸油钢管 |
Tube, oil suction, pump end |
2-15-2 |
2 |
A210204000203 |
4 |
螺钉M16×40GB70.1 10.9级 |
Screw M16×40GB70.1 10.9 |
2-15-3 |
3 |
A210608000002 |
1 |
O形圈 |
O-ring |
2-15-4 |
4 |
B210780000049 |
1 |
管接头 |
Connector |
2-15-5 |
5 |
B230103002532 |
1 |
胶管 |
Hose, rubber |
2-15-6 |
6 |
A229900002735 |
4 |
T型抱箍 |
T-type anchor ear |
2-15-7 |
7 |
11642930 |
1 |
吸油胶管 |
Hose, oil suction |
2-15-8 |
8 |
11399230 |
1 |
油箱端吸油钢管 |
Pipe, oil suction, tank end |
2-15-9 |
9 |
A210204000232 |
4 |
螺钉M16×45GB70.1 10.9级 |
Screw M16×45GB70.1 10.9 |
2-15-10 |
10 |
A210609000125 |
1 |
O形圈 |
O-ring |
2-15-11 |
11 |
11435172 |
1 |
钢管总成 |
Pipe GP, steel |
2-15-12 |
12 |
A820301021217 |
2 |
U形螺栓 |
U-bolt |
2-15-13 |
13 |
A210307000001 |
4 |
螺母 |
Nut |
2-15-14 |
14 |
A210204000098 |
4 |
螺钉M24×85(GB70.1) 10.9级 |
Screw |
2-15-15 |
15 |
A210401000008 |
4 |
垫圈 |
Washer 24GB93 |
2-15-16 |
16 |
B220301000549 |
1 |
柱塞泵 |
Pump, plunger |
2-15-17 |
17 |
A820205000942 |
5 |
接头 |
Connector |
2-15-18 |
18 |
B230101000356 |
5 |
O形圈 |
O-ring |
2-15-19 |
19 |
11642971 |
2 |
过渡块 |
Adapter |
2-15-20 |
20 |
21003803 |
2 |
胶管 |
Rubber hose |
