SANY SY700C SY700C2I2K EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-41 |
41 |
60322772 |
2 |
摇臂轴塞 |
Plug; rocker shaft end |
2-107-42 |
42 |
60322775 |
12 |
要比套管 |
Bushing; rocker arm |
2-107-43 |
43 |
60322784 |
1 |
摩擦环 |
Ring; friction |
2-107-44 |
44 |
60322782 |
1 |
惰齿轮衬套 |
Bushing;idle gear(b) |
2-107-45 |
45 |
60322780 |
1 |
惰轮总成 |
Gear asm; idle(b) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

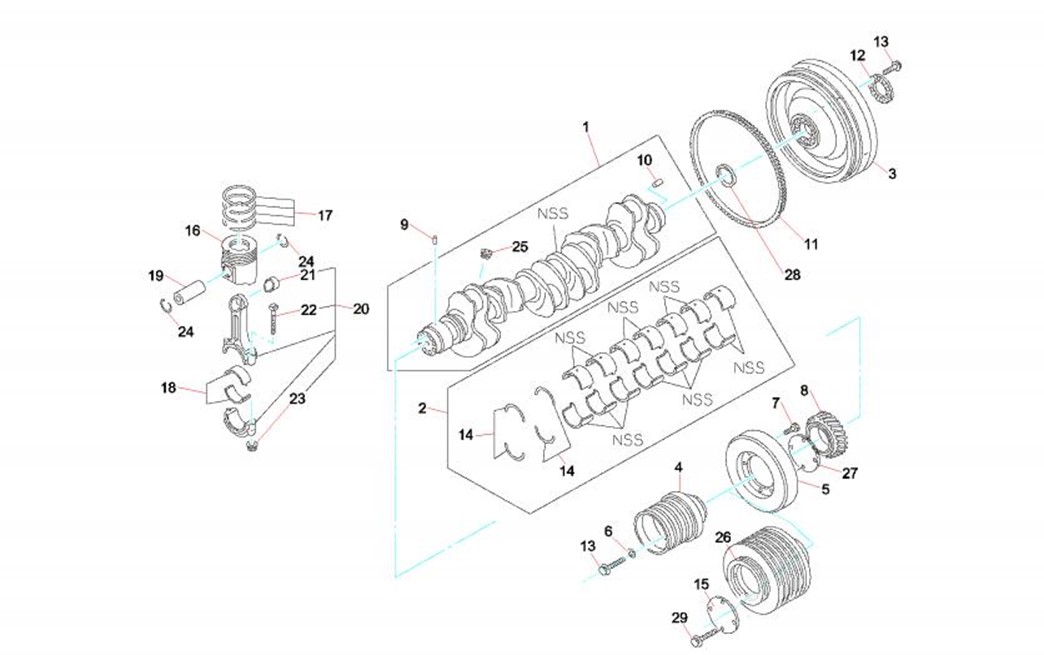

2-109-2 |
2 |
60016646 |
1 |
曲轴瓦上 |
Upper crank shaft bush |
2-109-3 |
3 |
60016599 |
1 |
飞轮 |
Flywheel |
2-109-4 |
4 |
60320305 |
1 |
皮带轮 |
Pulley;cr/shf |
2-109-5 |
5 |
60320306 |
1 |
减震盘 |
Damper;cr/shf |
2-109-6 |
6 |
60320307 |
4 |
皮带轮垫板 |
Plate;pulley |
2-109-7 |
7 |
60320308 |
8 |
螺栓;减震盘 |
Bolt;damper |
2-109-8 |
8 |
60016588 |
1 |
曲轴齿轮 |
Crankshaft gear |
2-109-9 |
9 |
B229900005067 |
1 |
销 |
Dowel |
2-109-10 |
10 |
B229900005064 |
1 |
销 |
Dowel |
2-109-11 |
11 |
60320309 |
1 |
齿轮环 |
Gear;ring |
2-109-12 |
12 |
60320310 |
1 |
飞轮止推盘 |
Washer;flywheel |
2-109-13 |
13 |
60320311 |
10 |
螺栓;飞轮 |
Bolt;flywheel |
2-109-14 |
14 |
60322792 |
2 |
推力片 |
Washer;thrust,cr/shf |
2-109-15 |
15 |
60322795 |
1 |
曲轴皮带轮盖 |
Cover; cr/shf pulley |
2-109-16 |
16 |
60016609 |
6 |
活塞 |
Piston |
2-109-17 |
17 |
60016610 |
6 |
活塞环组 |
Group,ring,piston |
2-109-18 |
18 |
60016593 |
6 |
发动机上连杆瓦 |
Upper connecting rod bush of |
2-109-19 |
19 |
60320316 |
6 |
活塞销 |
Pin;piston |
2-109-20 |
20 |
60016623 |
6 |
连杆总成 |
Rod GP,connection |
2-109-21 |
21 |
60322793 |
6 |
连杆衬套 |
Bushing;conn rod |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-22 |
22 |
60320319 |
12 |
螺栓;连杆 |
Bolt;conn rod |
2-111-23 |
23 |
60320320 |
12 |
连杆螺母 |
Nut;conn rod |
2-111-24 |
24 |
60320321 |
12 |
活塞销卡环 |
Ring;snap,piston pin |
2-111-25 |
25 |
60322794 |
6 |
堵头 |
Plug |
2-111-26 |
26 |
60322786 |
1 |
皮带轮 |
Pulley;cr/shf |
2-111-27 |
27 |
60322788 |
1 |
减震器垫片 |
Washer; damper |
2-111-28 |
28 |
60322790 |
1 |
曲轴摩擦环 |
Ring; wear,cr/shf |
2-111-29 |
29 |
60007924 |
4 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

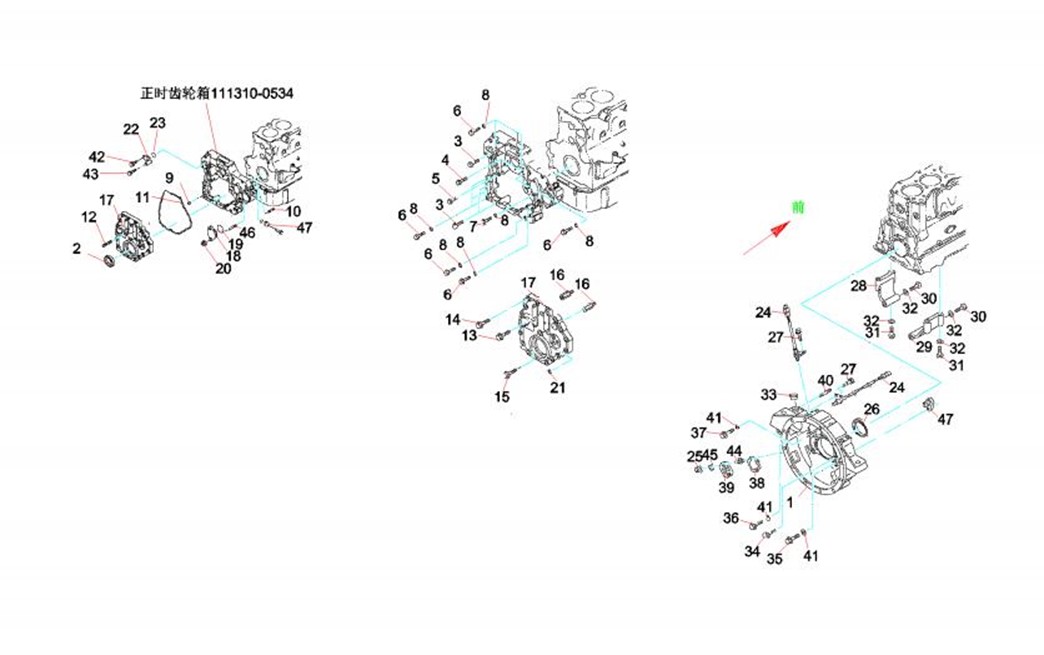

2-113-1 |
1 |
60016600 |
1 |
飞轮壳 |
Shell,flywheel |
2-113-2 |
2 |
60016660 |
1 |
曲轴前油封 |
Crankshaft Front Oil Sealing Ring |
2-113-3 |
3 |
60322798 |
3 |
齿轮箱螺栓 |
Bolt;gear case |
2-113-4 |
4 |
60322799 |
4 |
齿轮箱螺栓 |
Bolt;gear case |
2-113-5 |
5 |
60016636 |
1 |
气缸盖螺栓 |
Bolt,cover,cylinder |
2-113-6 |
6 |
60320329 |
10 |
齿轮箱螺栓 |
Bolt;gear case |
2-113-7 |
7 |
60320331 |
1 |
齿轮箱螺栓 |
Bolt;gear case |
2-113-8 |
8 |
60322800 |
11 |
齿轮箱垫圈 |
Washer;pl,gear case |
2-113-9 |
9 |
60320237 |
1 |
定位销;气缸盖 |
Dowel;cyl head |
2-113-10 |
10 |
60322801 |
1 |
双头螺柱 |
Stud;brg cover,rr |
2-113-11 |
11 |
60016658 |
1 |
正时齿轮室盖垫 |
Washer,timing gears chamber |
2-113-12 |
12 |
60322802 |
2 |
双头螺柱 |
Stud |
2-113-13 |
13 |
60322803 |
1 |
螺栓 |
Bolt;gear case cover |
2-113-14 |
14 |
60322804 |
19 |
螺栓 |
Bolt;gear case cover |
2-113-15 |
15 |
60322805 |
3 |
螺栓 |
Bolt;gear case cover |
2-113-16 |
16 |
60320336 |
3 |
螺栓;齿轮箱盖 |
Bolt;gear case cover |
2-113-17 |
17 |
60016590 |
1 |
正时齿轮室盖 |
Cover,timing gears chamber |
2-113-18 |
18 |
60320338 |
1 |
动力转向泵盖 |
Cover;p/s |
2-113-19 |
19 |
60320339 |
1 |
垫圈,动力转向泵盖 |
Gasket;cover,p/s |
2-113-20 |
20 |
60322806 |
2 |
螺母 |
Nut;cover |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-115-21 |
21 |
60320340 |
3 |
垫圈,齿轮箱盖螺栓 |
Washer;pl,cover |
2-115-22 |
22 |
60322807 |
1 |
转速计盖 |
Cover; tachometer drive |
2-115-23 |
23 |
60322808 |
1 |
弯头衬垫 |
Gasket; elbow |
2-115-24 |
24 |
60016663 |
1 |
测速传感器 |
Sensor,measurement,speed |
2-115-25 |
25 |
60322810 |
4 |
法兰螺母 |
Nut;cover |
2-115-26 |
26 |
60016659 |
1 |
曲轴后油封 |
Crankshaft Rear Oil Sealing Ring |
2-115-27 |
27 |
60322811 |
1 |
传感器螺栓 |
Bolt;sensor |
2-115-28 |
28 |
60320344 |
1 |
撑杆;飞轮壳 |
Stay;flywheel hsg(a) |
2-115-29 |
29 |
60320345 |
1 |
撑杆;飞轮壳 |
Stay;flywheel hsg(b) |
2-115-30 |
30 |
60320346 |
2 |
螺栓;撑杆到壳 |
Bolt;stay to hsg |
2-115-31 |
31 |
60322812 |
4 |
螺栓 |
Bolt;stay to c/bl |
2-115-32 |
32 |
60322800 |
6 |
齿轮箱垫圈 |
Washer;pl,gear case |
2-115-33 |
33 |
60322813 |
1 |
起动机检查孔盖 |
Cover; starter check hole |
2-115-34 |
34 |
B229900004875 |
6 |
螺栓 M8×35 凸缘 |
Bolt |
2-115-35 |
35 |
60322814 |
2 |
螺栓 |
Bolt;hsg(b) |
2-115-36 |
36 |
60320349 |
10 |
螺栓;飞轮壳 |
Bolt;hsg(c) |
2-115-37 |
37 |
60322815 |
1 |
螺栓 |
Bolt;hsg(d) |
2-115-38 |
38 |
60320351 |
1 |
指针;飞轮壳 |
Pointer;flywheel hsg |
2-115-39 |
39 |
60320352 |
2 |
指针盖 |
Cover;pointer |
2-115-40 |
40 |
60322816 |
3 |
双头螺柱 |
Stud;starter |
