SANY SY700C SY700C2I2K EXCAVATOR parts catalog 15
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-117-41 |
41 |
60320332 |
12 |
齿轮箱垫圈 |
Washer;pl,gear case |
2-117-42 |
42 |
60322817 |
1 |
齿轮箱螺栓 |
Bolt; gear box(a) |
2-117-43 |
43 |
60322818 |
1 |
齿轮箱螺栓 |
Bolt; gear box(b) |
2-117-44 |
44 |
60320354 |
4 |
双头螺柱;指针盖 |
Stud;pointer&cover |
2-117-45 |
45 |
60320355 |
2 |
垫圈,指针盖 |
Washer;cover fix |
2-117-46 |
46 |
60322819 |
2 |
双头螺柱 |
Stud;p/s pump |
2-117-47 |
47 |
60320358 |
1 |
盖 |
Cover;hole |

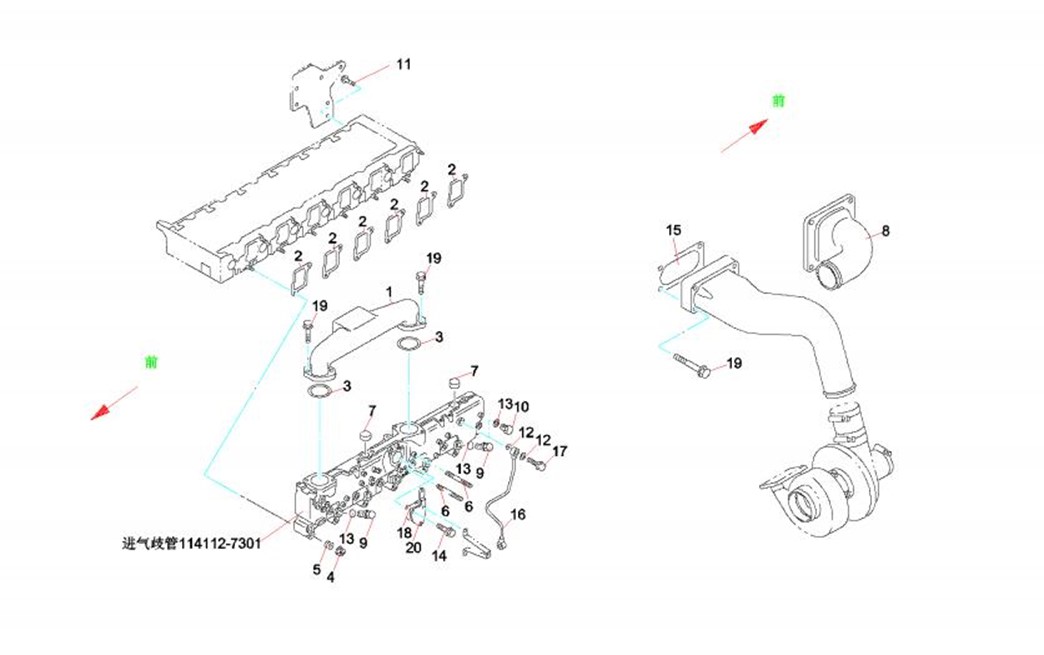

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-119-1 |
1 |
60322820 |
1 |
进气盖 |
Cover; inl |
2-119-2 |
2 |
60016621 |
6 |
进气岐管垫 |
Gasket,branch pipe,air intake |
2-119-3 |
3 |
60320339 |
2 |
垫圈,动力转向泵盖 |
Gasket;cover,p/s |
2-119-4 |
4 |
60322806 |
12 |
螺母 |
Nut;cover |
2-119-5 |
5 |
60320361 |
12 |
进气歧管弹簧 |
Spring;inl manif |
2-119-6 |
6 |
60322821 |
8 |
进气歧管双头螺柱 |
Stud; inl manif |
2-119-7 |
7 |
60322822 |
2 |
进气密封杯 |
Cup; sealing, inl manif |
2-119-8 |
8 |
60322823 |
1 |
进气管 |
Pipe;inl |
2-119-9 |
9 |
60322824 |
6 |
进气歧管塞 |
Plug; inl manif(a) |
2-119-10 |
10 |
60322825 |
1 |
螺栓 |
Bolt; brkt |
2-119-11 |
11 |
60322825 |
2 |
螺栓 |
Bolt; brkt |
2-119-12 |
12 |
B229900004529 |
2 |
垫片 |
Shim |
2-119-13 |
13 |
60322826 |
6 |
堵头密封垫 |
Gasket; plug |
2-119-14 |
14 |
60113886 |
1 |
螺栓 |
Bolt |
2-119-15 |
15 |
60322827 |
1 |
垫圈 |
Gasket;pipe |
2-119-16 |
16 |
60322828 |
1 |
气管 |
Pipe; air, boost |
2-119-17 |
17 |
B229900004933 |
1 |
螺栓 M10×21 凸缘 |
Bolt |
2-119-18 |
18 |
60322829 |
1 |
垫片 |
Gasket |
2-119-19 |
19 |
60113886 |
8 |
螺栓 |
Bolt |
2-119-20 |
20 |
60322830 |
1 |
罩 |
Cover |

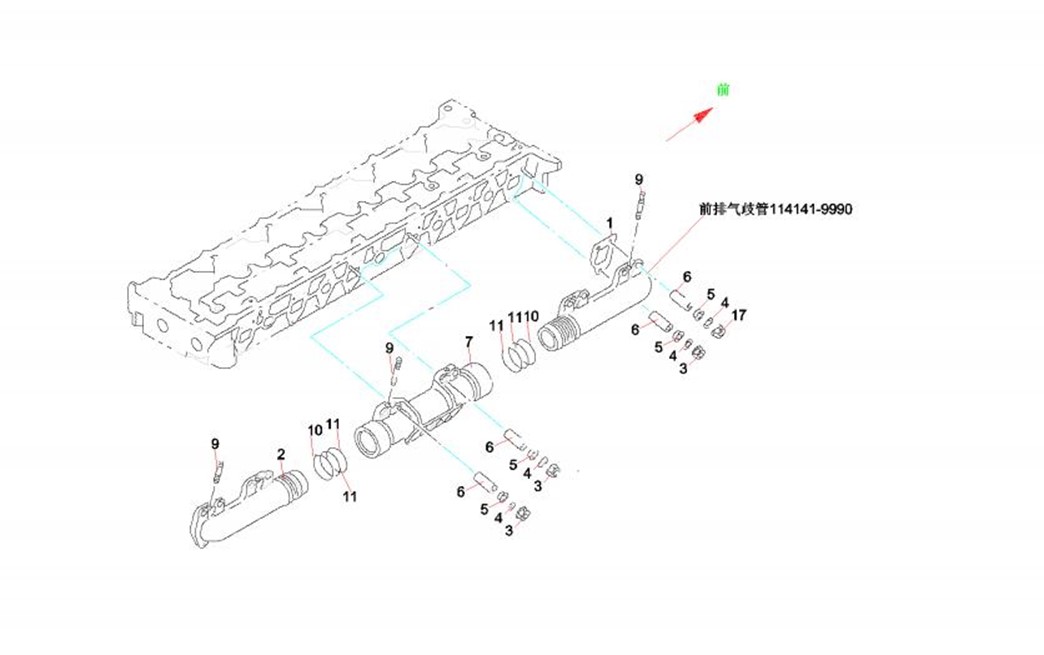

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-121-1 |
1 |
60016629 |
6 |
排气岐管垫 |
Pad,manifold,exhaust |
2-121-2 |
2 |
60016628 |
1 |
排气岐管 |
Manifold,exhaust |
2-121-3 |
3 |
60003545 |
18 |
螺母 |
Nut |
2-121-4 |
4 |
B229900004590 |
18 |
垫圈 |
Washer |
2-121-5 |
5 |
60322831 |
18 |
排气歧管垫圈 |
Washer; exh manif(b) |
2-121-6 |
6 |
60322832 |
18 |
排气歧管固定套 |
Collar;dist,exh manif |
2-121-7 |
7 |
60016626 |
1 |
排气岐管 |
Manifold,exhaust |
2-121-9 |
9 |
60322833 |
6 |
双头螺柱 |
Stud;heat protector |
2-121-10 |
10 |
60320374 |
2 |
排气歧管密封环 |
Ring; seal,exh manif(a) |
2-121-11 |
11 |
60322834 |
4 |
排气歧管密封环 |
Ring; seal,exh manif(b) |

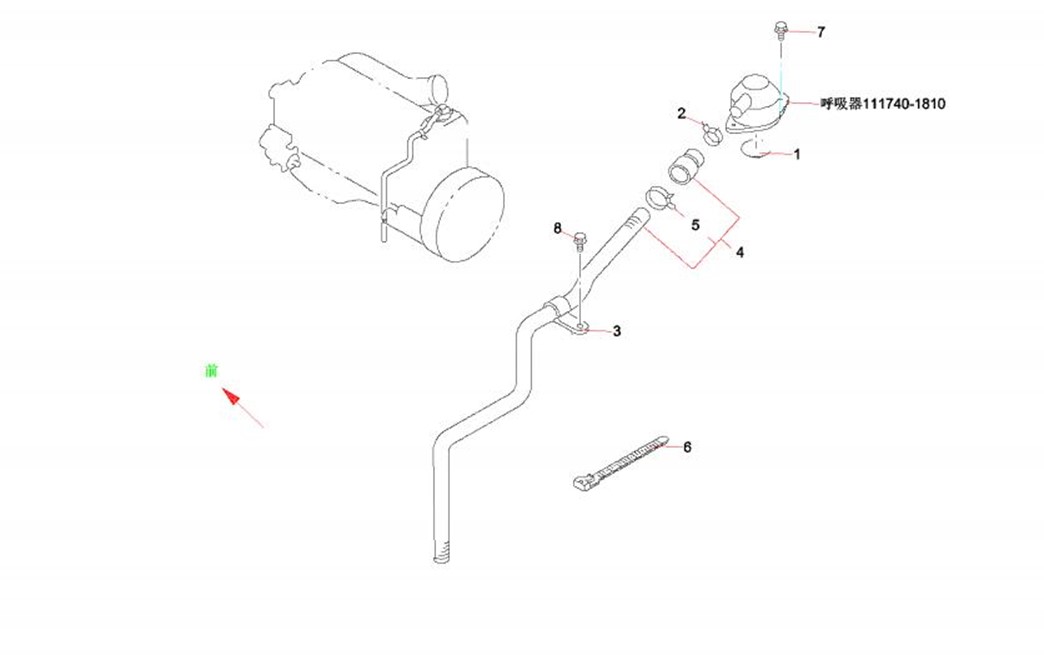

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-123-1 |
1 |
60311169 |
1 |
垫圈 |
Gasket |
2-123-2 |
2 |
60311170 |
1 |
卡箍 |
Clip ID=28.5 |
2-123-3 |
3 |
60322836 |
1 |
呼吸器卡箍 |
Clip;air breather(b) |
2-123-4 |
4 |
60016647 |
1 |
曲轴箱通风管 |
Crank shaft box vent pipe |
2-123-5 |
5 |
B229900004711 |
1 |
管夹 |
Clip |
2-123-6 |
6 |
B229900004708 |
1 |
管夹 |
Strap, Cable |
2-123-7 |
7 |
60322837 |
2 |
螺栓 |
Bolt;air breather |
2-123-8 |
8 |
B229900004868 |
1 |
螺栓 M8×12 凸缘 |
Bolt |

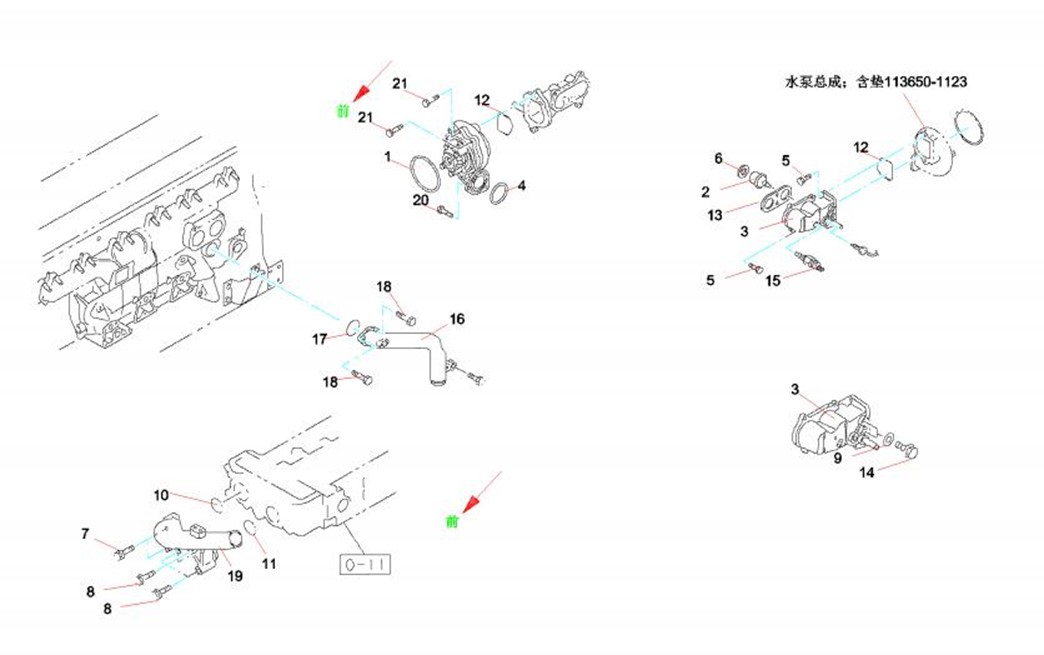

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-125-1 |
1 |
60320396 |
1 |
水泵垫片 |
Gasket;water pump |
2-125-2 |
2 |
60016615 |
2 |
节温器 |
Thermostat |
2-125-3 |
3 |
60016616 |
1 |
节温器盖 |
Cover,thermostat |
2-125-4 |
4 |
60320385 |
1 |
垫片;水泵至缸体 |
Gasket;pump to c/bl |
2-125-5 |
5 |
60322799 |
5 |
齿轮箱螺栓 |
Bolt;gear case |
2-125-6 |
6 |
60320400 |
2 |
弹垫 |
Ring;seal |
2-125-7 |
7 |
60322769 |
2 |
螺栓 |
Bolt;spacer(a) |
2-125-8 |
8 |
60320401 |
4 |
螺栓 |
Bolt;outlet pipe(b) |
2-125-9 |
9 |
B229900004534 |
1 |
垫片 |
Shim |
2-125-10 |
10 |
60320402 |
1 |
垫片;出水管 |
Gasket;outlet pipe(a) |
2-125-11 |
11 |
60320403 |
1 |
垫片;出水管 |
Gasket;outlet pipe(b) |
2-125-12 |
12 |
60322849 |
1 |
垫片 |
Gasket;thermostat hsg(a) |
2-125-13 |
13 |
60320405 |
1 |
垫片;节温器壳 |
Gasket;thermostat hsg(b) |
2-125-14 |
14 |
60322761 |
2 |
堵头 |
Plug |
2-125-15 |
15 |
B241200001054 |
1 |
过热报警开关 |
Switch, water temperature |
2-125-16 |
16 |
60320406 |
1 |
进水管 |
Pipe;water pump,inl |
2-125-17 |
17 |
60320411 |
1 |
垫片 |
Gasket;pipe to pump |
2-125-18 |
18 |
60322850 |
2 |
螺栓 |
Bolt;water pump,inl(b) |
2-125-19 |
19 |
60320413 |
1 |
出水管 |
Pipe;water outlet |
2-125-20 |
20 |
60322799 |
2 |
齿轮箱螺栓 |
Bolt;gear case |
