SANY SY700C SY700C2I2K EXCAVATOR parts catalog 18
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

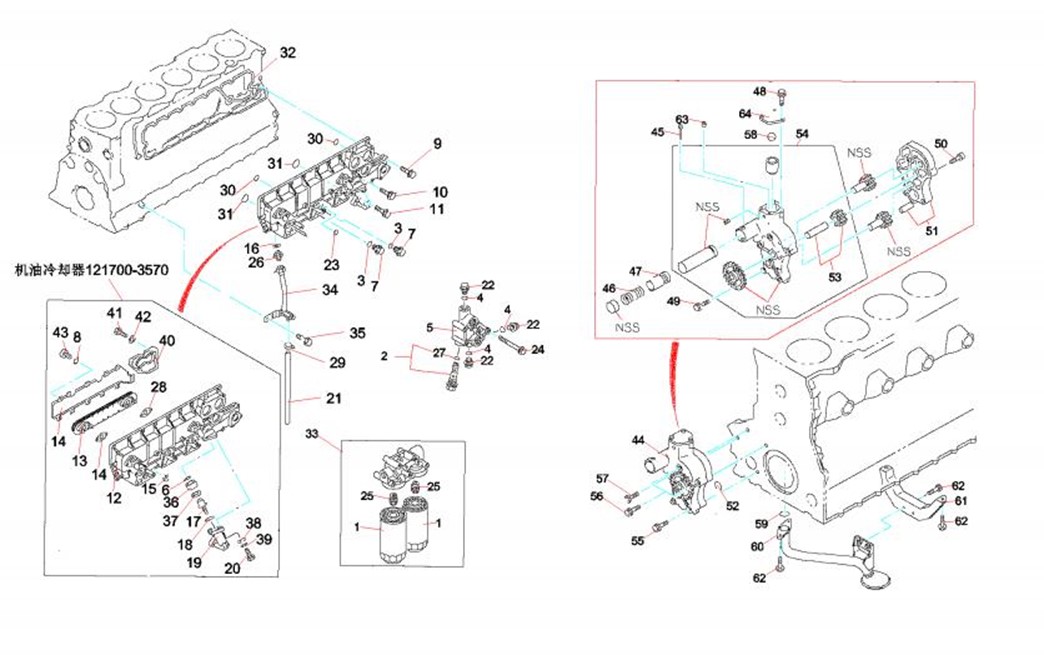

2-147-41 |
41 |
60322932 |
4 |
螺栓 |
Bolt; cover |
2-147-42 |
42 |
60322933 |
4 |
垫圈 |
Washer; pl, cover |
2-147-43 |
43 |
60322934 |
10 |
螺钉 |
Screw; baffle |
2-147-44 |
44 |
60016577 |
1 |
机油泵 |
Pump,oil |
2-147-45 |
45 |
60322936 |
1 |
销 |
Pin; split |
2-147-46 |
46 |
60322937 |
1 |
弹簧 |
Spring; coil |
2-147-47 |
47 |
60322938 |
1 |
阀总成 |
Valve asm; relief, oil pump |
2-147-48 |
48 |
B229900004871 |
3 |
螺栓 |
Bolt |
2-147-49 |
49 |
60322778 |
1 |
螺栓 |
Bolt;thrust collar(b) |
2-147-50 |
50 |
60322939 |
2 |
螺栓 |
Bolt; cover, oil pump(c) |
2-147-51 |
51 |
60322940 |
1 |
机油泵盖 |
Cover asm; oil pump |
2-147-52 |
52 |
60319963 |
1 |
垫片 |
Gasket |
2-147-53 |
53 |
60322941 |
1 |
齿轮 |
Gear; drive, oil pump(a) |
2-147-54 |
54 |
60322942 |
1 |
齿轮 |
Gear; drive, oil pump(b) |
2-147-55 |
55 |
60320401 |
1 |
螺栓 |
Bolt;outlet pipe(b) |
2-147-56 |
56 |
60320430 |
2 |
螺栓 |
Bolt;adj plate,gen(b) |
2-147-57 |
57 |
60320236 |
1 |
齿轮箱螺栓 |
Bolt;case |
2-147-58 |
58 |
60322943 |
1 |
溢流阀球 |
Ball; oil relief vlv |
2-147-59 |
59 |
60319963 |
1 |
垫片 |
Gasket |
2-147-60 |
60 |
60322944 |
1 |
滤网及管路总成 |
Strainer & pipe asm; oil |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-149-61 |
61 |
60319991 |
1 |
机油过滤器支架 |
Bracket; oil strainer |
2-149-62 |
62 |
60322837 |
6 |
螺栓 |
Bolt;air breather |
2-149-63 |
63 |
B229900004654 |
1 |
堵塞 |
Plug |
2-149-64 |
64 |
60322945 |
1 |
球盖 |
Cover; ball |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

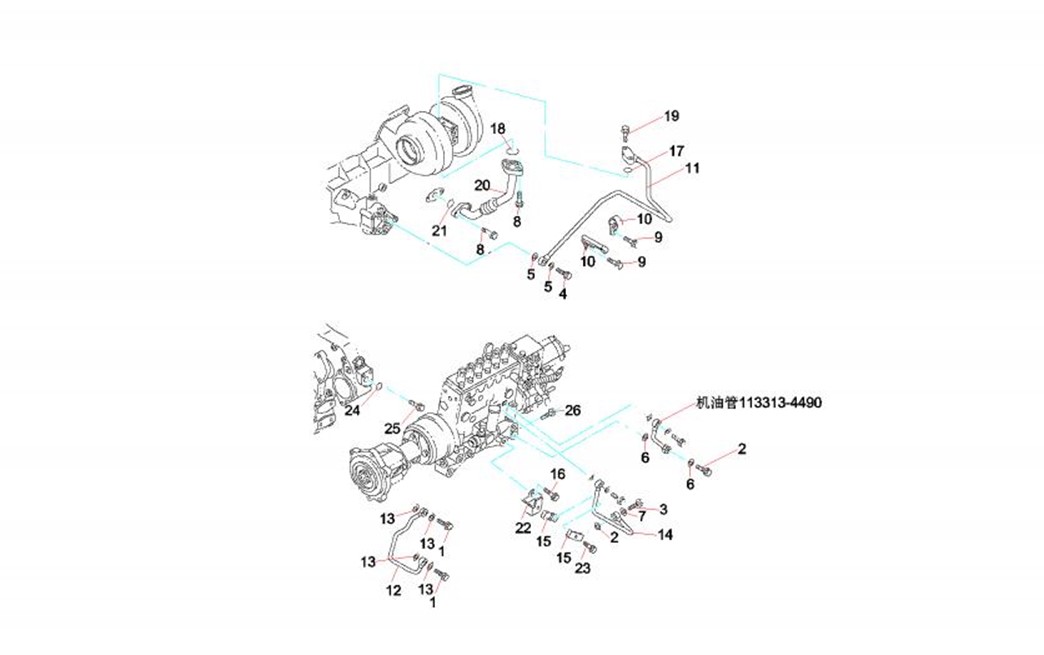

2-151-1 |
1 |
B229900004933 |
2 |
螺栓 M10×21 凸缘 |
Bolt |
2-151-2 |
2 |
B210199000025 |
2 |
螺栓 |
Bolt |
2-151-3 |
3 |
60322947 |
1 |
螺栓 |
Bolt; eye, oil pipe(c) |
2-151-4 |
4 |
60322948 |
1 |
螺栓 |
Bolt; eye, oil pipe(d) |
2-151-5 |
5 |
B229900004531 |
2 |
垫片 |
Shim |
2-151-6 |
6 |
B229900004536 |
1 |
垫片 |
Shim |
2-151-7 |
7 |
60319964 |
2 |
泄油垫片 |
Gasket;drain |
2-151-8 |
8 |
60322850 |
4 |
螺栓 |
Bolt;water pump,inl(b) |
2-151-9 |
9 |
60322949 |
1 |
螺栓 |
Bolt; clip. Oil pipe |
2-151-10 |
10 |
60322950 |
1 |
管夹 |
Clip; oil pipe |
2-151-11 |
11 |
60016652 |
1 |
涡轮增压器进油管 |
Oil tube,intake,turbocharger |
2-151-12 |
12 |
60319987 |
1 |
油管总成 |
Pipe asm; oil ,body |
2-151-13 |
13 |
B229900004529 |
4 |
垫片 |
Shim |
2-151-14 |
14 |
60322951 |
1 |
管总成 |
Pipe asm; oil, inj pump feed |
2-151-15 |
15 |
B229900004706 |
2 |
管夹 |
Clip |
2-151-16 |
16 |
60322952 |
1 |
螺栓 |
Bolt; brkt |
2-151-17 |
17 |
60322953 |
1 |
垫片 |
Gasket; oil pipe to turbocharger(a) |
2-151-18 |
18 |
60319959 |
1 |
油管垫片 |
Gasket;oil pipe to c/bl |
2-151-19 |
19 |
60319959 |
2 |
油管垫片 |
Gasket;oil pipe to c/bl |
2-151-20 |
20 |
60016651 |
1 |
涡轮增压器出油管 |
Oil tube,drain,turbochargerube |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-153-21 |
21 |
60319959 |
1 |
油管垫片 |
Gasket;oil pipe to c/bl |
2-153-22 |
22 |
60322954 |
1 |
支架 |
Bracket; oil pipe |
2-153-23 |
23 |
60322955 |
1 |
螺栓 |
Bolt; clip, oil pipe |
2-153-24 |
24 |
60322956 |
1 |
垫片 |
Gasket; oil filter |
2-153-25 |
25 |
60322811 |
2 |
传感器螺栓 |
Bolt;sensor |
2-153-26 |
26 |
60007913 |
1 |
堵头 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

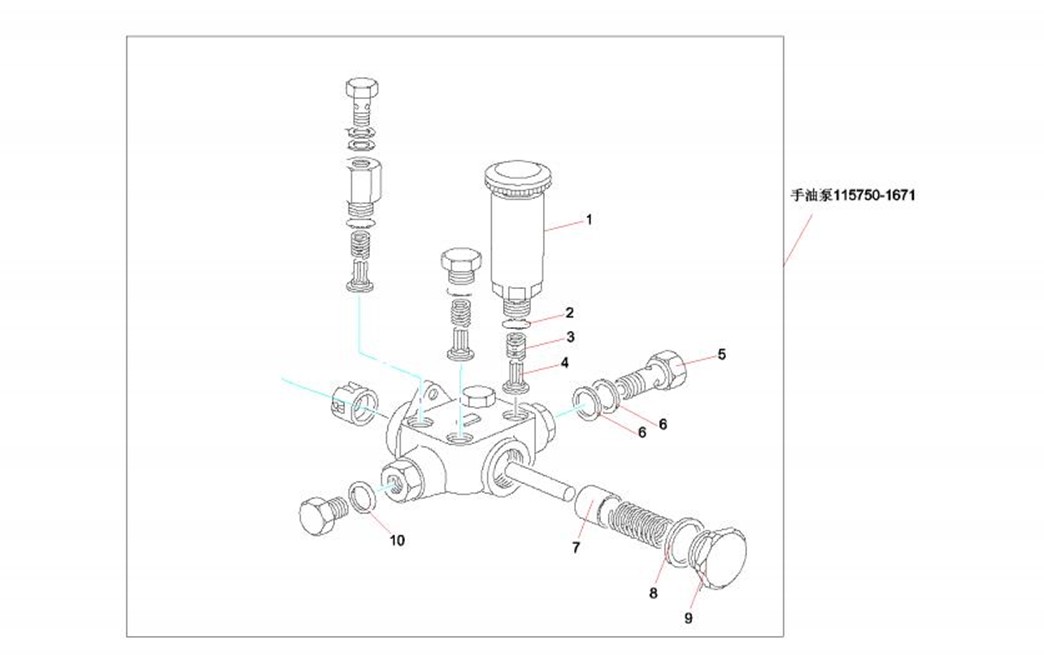

2-155-1 |
1 |
60113798 |
1 |
给油泵起动泵 |
Pump, fuel priming |
2-155-2 |
2 |
60003633 |
1 |
密封垫 |
Seal, ring |
2-155-3 |
3 |
60003357 |
4 |
弹簧 |
Spring |
2-155-4 |
4 |
60093196 |
4 |
输油阀 |
Valve, fuel priming |
2-155-5 |
5 |
60016630 |
1 |
喷油泵进油口空心螺栓 |
Bolt, hollow,pump,oil,spray |
2-155-6 |
6 |
B229900002619 |
2 |
垫圈 |
Shim |
2-155-7 |
7 |
60003515 |
1 |
活塞 |
Piston |
2-155-8 |
8 |
60003636 |
1 |
密封垫 |
Seal, ring |
2-155-9 |
9 |
60093183 |
1 |
塞 |
Plug |
2-155-10 |
10 |
B229900002619 |
1 |
垫圈 |
Shim |
