SANY SY700C SY700C2I2K EXCAVATOR parts catalog 19
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-1 |
1 |
60322966 |
1 |
螺栓 |
Bolt; coupling fix, inj pump |
2-157-2 |
2 |
60322967 |
1 |
联轴器 |
Coupling; cross, inj pump drive |
2-157-3 |
3 |
60322968 |
2 |
联轴器平板 |
Plate; coupling, coupling side |
2-157-4 |
4 |
60322969 |
6 |
螺栓 |
Bolt; plate to cross coupling |
2-157-5 |
5 |
60322970 |
2 |
螺栓 |
Bolt; plate to voupling, inj pump |
2-157-6 |
6 |
60322971 |
2 |
螺母 |
Nut; plate to coupling, inj pump |
2-157-7 |
7 |
60322972 |
1 |
阻尼器 |
Damper; inj pump |
2-157-8 |
8 |
60322973 |
1 |
螺母 |
Nut; damper |
2-157-9 |
9 |
60322974 |
1 |
垫圈 |
Washer; damper |
2-157-10 |
10 |
60322975 |
1 |
阻尼器总成 |
Damper asm; inj pump |
2-157-11 |
11 |
60322976 |
1 |
联轴器盖 |
Cover; coupling |
2-157-12 |
12 |
60322884 |
2 |
螺栓 |
Bolt; brkt |
2-157-13 |
13 |
B229900004904 |
2 |
螺栓 |
Bolt |
2-157-14 |
14 |
60003569 |
2 |
螺栓 |
Bolt |
2-157-15 |
15 |
60322778 |
2 |
螺栓 |
Bolt;thrust collar(b) |
2-157-16 |
16 |
60322977 |
1 |
支架 |
Bracket; cover inj(a) |
2-157-17 |
17 |
60322978 |
1 |
支架 |
Bracket; cover inj(b) |

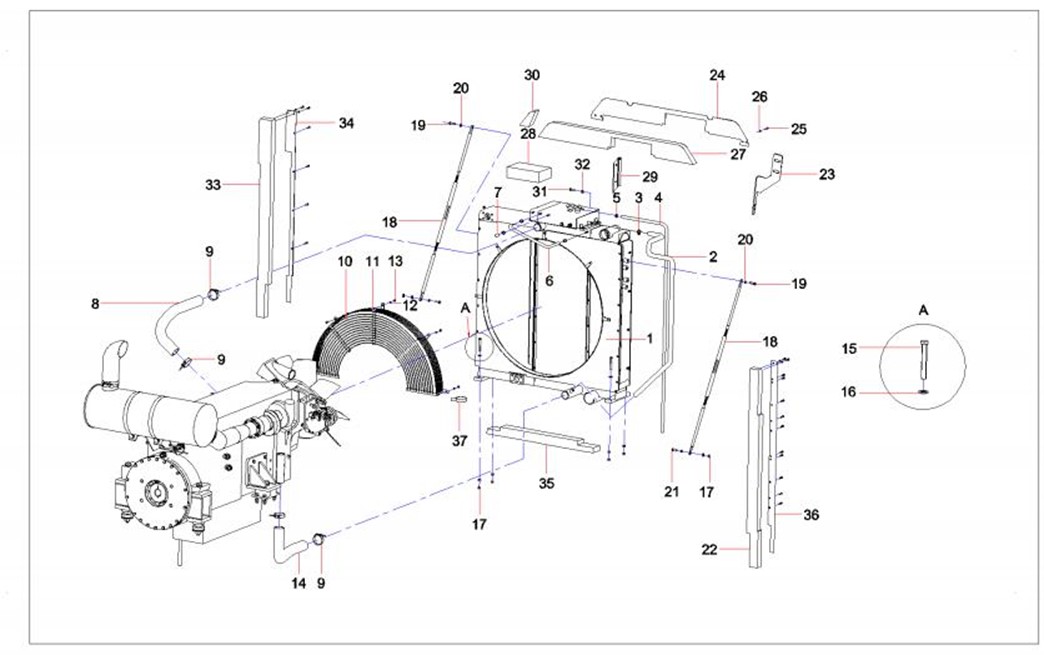

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-159-1 |
1 |
B229900003381 |
1 |
散热器 |
Radiator |
2-159-2 |
2 |
11449917 |
1 |
补水管 |
Pipe, water feed |
2-159-3 |
3 |
60210577 |
2 |
软管环箍 |
Hose ring hoop |
2-159-4 |
4 |
10250712 |
1 |
排水管 |
Pipe, drainage |
2-159-5 |
5 |
60202896 |
4 |
软管环箍 |
Clamp, hose |
2-159-6 |
6 |
10250705 |
1 |
膨胀水管 |
Pipe, expansion |
2-159-7 |
7 |
10250721 |
1 |
橡胶封管 |
Hose, sealing, rubber |
2-159-8 |
8 |
10250718 |
1 |
散热器进水管 |
Pipe, water inlet, radiator |
2-159-9 |
9 |
60202886 |
4 |
喉箍 |
Clamp, T-type |
2-159-10 |
10 |
12855953 |
1 |
风扇护罩 |
Protective cover of fan |
2-159-11 |
11 |
A210111000089 |
5 |
螺栓 |
Bolt |
2-159-12 |
12 |
A210405000007 |
5 |
垫圈 |
Washer |
2-159-13 |
13 |
A210307000012 |
5 |
螺母 |
Nut |
2-159-14 |
14 |
12856159 |
1 |
散热器出水管 |
Water outlet tube of |
2-159-15 |
15 |
A210110000384 |
4 |
螺栓M12×110GB5782 10.9级 |
Bolt M12×110GB5782 10.9 |
2-159-16 |
16 |
A210404000004 |
4 |
垫圈 |
Washer |
2-159-17 |
17 |
A210307000001 |
10 |
螺母 |
Nut |
2-159-18 |
18 |
11450046 |
2 |
撑杆 |
Bar, support |
2-159-19 |
19 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-159-20 |
20 |
A210405000001 |
6 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-161-21 |
21 |
A210111000204 |
2 |
螺栓 |
Bolt |
2-161-22 |
22 |
11449873 |
1 |
左海绵 |
Foam |
2-161-23 |
23 |
13504356 |
1 |
板 |
board SY700C2I2K.1.3.3-13 |
2-161-24 |
24 |
11450070 |
1 |
上隔板 |
Plate, spacer |
2-161-25 |
25 |
A210111000197 |
14 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-161-26 |
26 |
A210405000011 |
16 |
垫圈 |
Washer |
2-161-27 |
27 |
11450037 |
1 |
上部海绵 |
Foam |
2-161-28 |
28 |
11450041 |
1 |
膨胀水箱下海绵 |
Sponge, bottom, expansion tank |
2-161-29 |
29 |
11450044 |
1 |
板 |
Plate |
2-161-30 |
30 |
11450038 |
1 |
机顶罩右海绵 |
Sponge, right, engine hood |
2-161-31 |
31 |
A210111000024 |
1 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-161-32 |
32 |
A210307000017 |
1 |
螺母 |
Nut |
2-161-33 |
33 |
11449939 |
1 |
右海绵 |
Foam |
2-161-34 |
34 |
11450050 |
1 |
右隔板 |
Plate |
2-161-35 |
35 |
11450035 |
1 |
下海绵 |
Foam |
2-161-36 |
36 |
11450054 |
1 |
左隔板 |
Plate |
2-161-37 |
37 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |

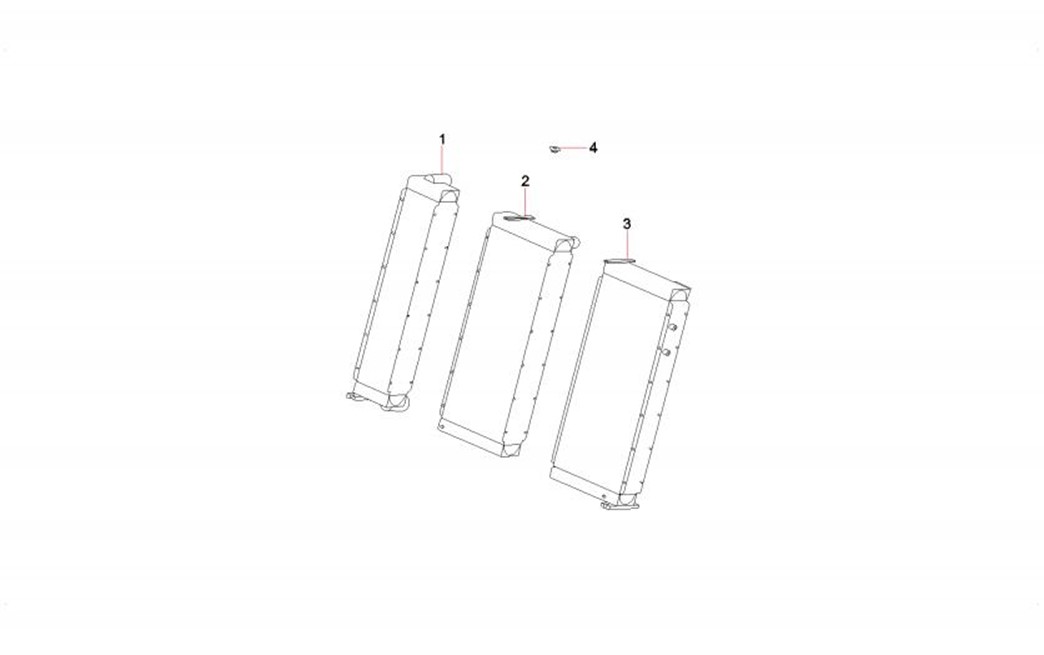

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-163-1 |
1 |
60176274 |
1 |
70t中冷器 |
CAC ASSY |
2-163-2 |
2 |
60176269 |
1 |
70t水散热器 |
RAD ASSY |
2-163-3 |
3 |
60176271 |
1 |
70t液压油冷却器 |
CAC ASSY |
2-163-4 |
4 |
60176282 |
1 |
水箱压力盖 |
Pressure cover, water tank |

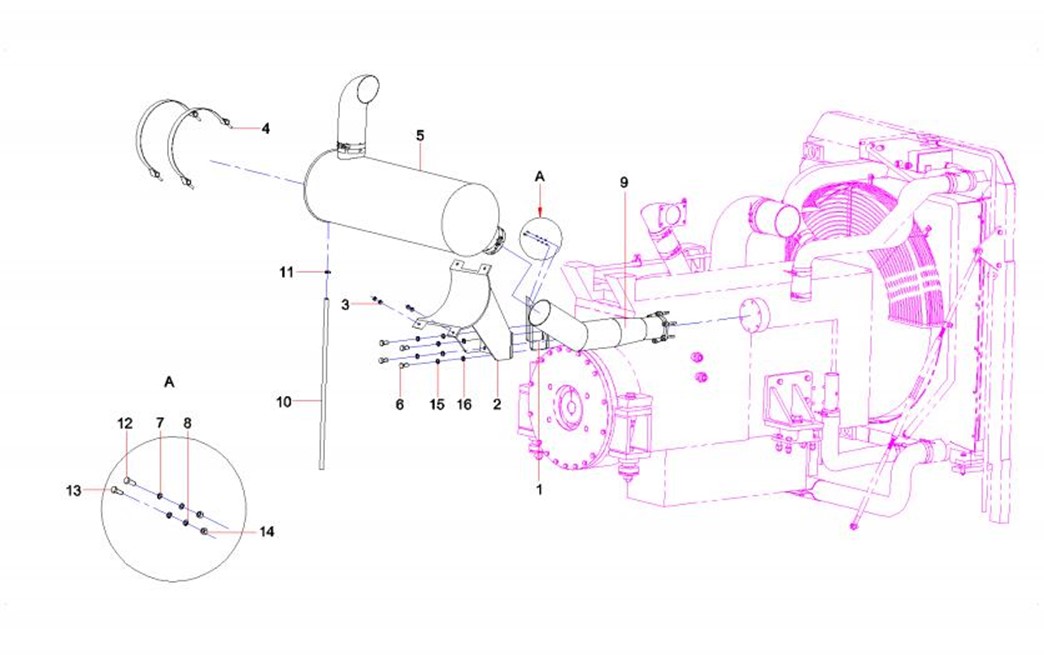

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-165-1 |
1 |
11450892 |
2 |
连接板 |
Board, connecting |
2-165-2 |
2 |
11625124 |
1 |
消音器支架 |
Bracket, muffler |
2-165-3 |
3 |
24000874 |
8 |
螺母M12GB6170 达克锈 |
Nut |
2-165-4 |
4 |
11606086 |
1 |
消音器固定螺栓 |
Bolt, fixing, muffler |
2-165-5 |
5 |
A220202000039 |
1 |
消声器总成 |
Muffler AS |
2-165-6 |
6 |
A210111000104 |
4 |
螺栓M12×70GB5783 10.9级 |
Bolt M12×70GB5783 10.9 |
2-165-7 |
7 |
A210405000002 |
12 |
垫圈 |
Washer |
2-165-8 |
8 |
A210401000003 |
8 |
垫圈 |
Washer |
2-165-9 |
9 |
60011761 |
1 |
排气接管 |
Pipe, connecting, exhaust |
2-165-10 |
10 |
10250095 |
1 |
排水管 |
Pipe, water drain |
2-165-11 |
11 |
A210855000003 |
1 |
喉箍 |
Hoop |
2-165-12 |
12 |
A210111000205 |
4 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
2-165-13 |
13 |
A210111000208 |
4 |
螺栓 |
Bolt |
2-165-14 |
14 |
A210307000025 |
4 |
螺母 |
Nut |
2-165-15 |
15 |
A210405000001 |
4 |
垫圈 |
Washer |
2-165-16 |
16 |
A210401000002 |
4 |
垫圈 |
Washer |
