SANY SY700C SY700C2I2K EXCAVATOR parts catalog 39
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-42 |
42 |
11024261 |
1 |
压板 |
Clamp |
4-7-43 |
43 |
A210110000108 |
2 |
螺栓M24×240GB5782 10.9级 |
Bolt M24×240GB5782 10.9 |
4-7-44 |
44 |
12577906 |
1 |
轴套 |
bushSY700C1I2K.3-8A |
4-7-45 |
45 |
12577907 |
1 |
轴套 |
bushSY700C1I2K.3-9A |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

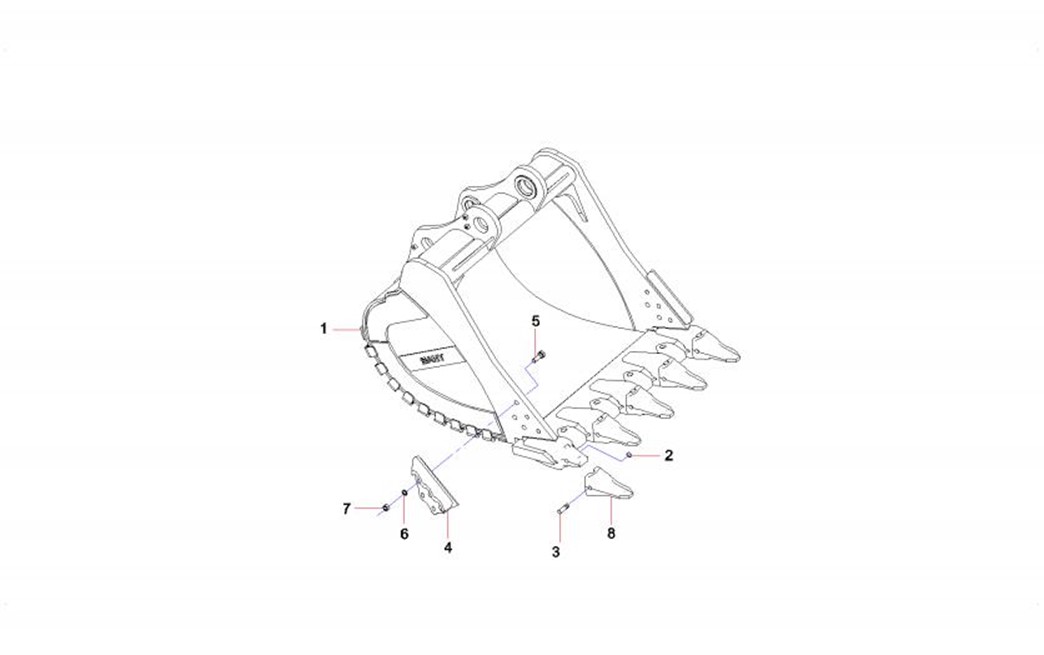

4-9-1 |
1 |
12605566 |
1 |
铲斗体 |
Bucket SY700C1I2K.3.4H.1 |
4-9-2 |
2 |
60176498 |
5 |
卡簧 |
Washer |
4-9-3 |
3 |
60176499 |
5 |
齿销 |
Pin |
4-9-4 |
4 |
12805834 |
2 |
侧齿 |
Lateral ToothSY850C3I2K.3.4H-2 |
4-9-5 |
5 |
A210110000424 |
10 |
螺栓 |
Bolt |
4-9-6 |
6 |
A210402000048 |
10 |
垫圈 |
Washer |
4-9-7 |
7 |
A210307000078 |
10 |
螺母 |
Nut |
4-9-8 |
8 |
60176496 |
5 |
齿尖 |
Tooth |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

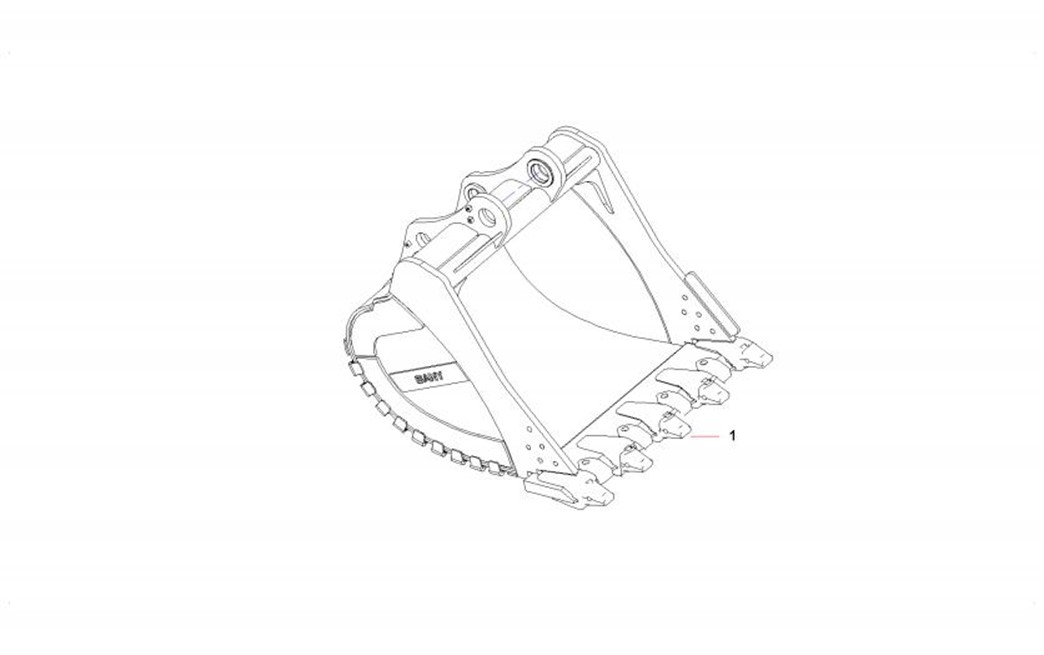

4-11-1 |
1 |
60176497 |
5 |
齿座 |
Adapters |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

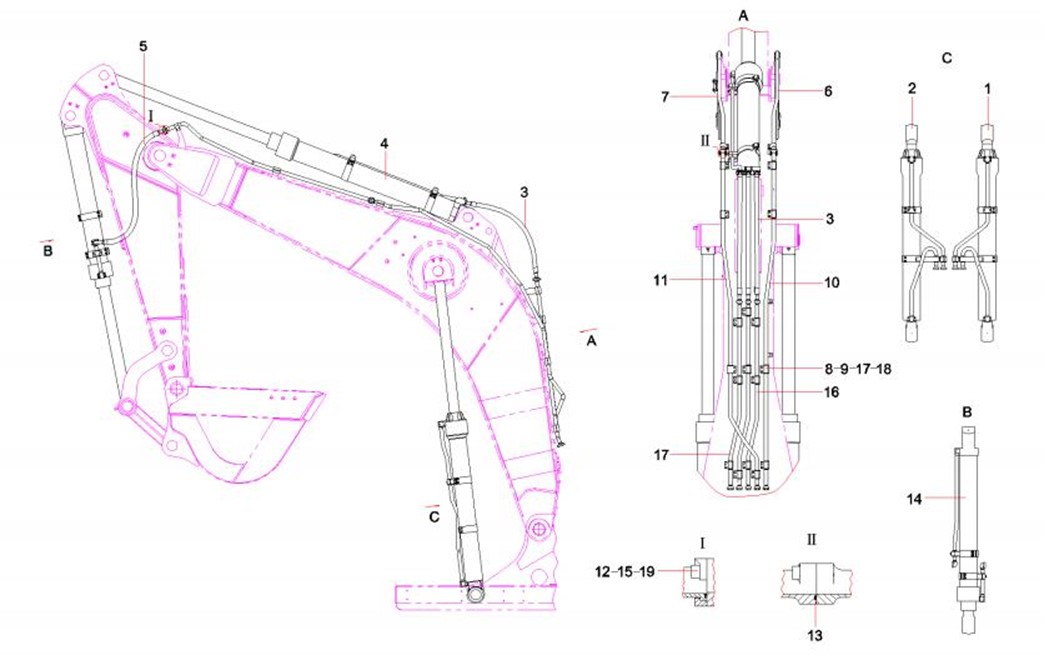

4-13-1 |
1 |
12887835 |
1 |
左动臂油缸总成 |
left boom pipe SY700C2I2K.3.1C.3 |
4-13-2 |
2 |
12900294 |
1 |
右动臂油缸总成 |
right boom assembly |
4-13-3 |
3 |
60041740 |
3 |
胶管 |
Hose, rubber |
4-13-4 |
4 |
12880768 |
1 |
斗杆油缸总成 |
arm assemebly |
4-13-5 |
5 |
60198350 |
2 |
胶管 |
rubber hose |
4-13-6 |
6 |
12653740 |
1 |
钢管总成 |
Steel Pipe |
4-13-7 |
7 |
12653680 |
1 |
钢管总成 |
Steel Pipe |
4-13-8 |
8 |
13472984 |
42 |
管夹 |
Clamp SY850C3I2K.3.1-1 |
4-13-9 |
9 |
11168201 |
21 |
衬垫 |
Gasket |
4-13-10 |
10 |
12667937 |
1 |
钢管总成 |
Steel Pipe |
4-13-11 |
11 |
12667948 |
1 |
钢管总成 |
Steel Pipe |
4-13-12 |
12 |
B210780000693 |
30 |
对开法兰 |
Flange, Split |
4-13-13 |
13 |
B230101000578 |
12 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
4-13-14 |
14 |
12880606 |
1 |
铲斗油缸总成 |
bucket assembly |
4-13-15 |
15 |
A210405000002 |
68 |
垫圈 |
Washer |
4-13-16 |
16 |
12667951 |
3 |
钢管总成 |
Steel Pipe |
4-13-17 |
17 |
A210111000053 |
42 |
螺栓 |
Bolt M16×40GB5783 10.9 |
4-13-18 |
18 |
A210405000003 |
42 |
垫圈 |
Washer |
4-13-19 |
19 |
A210110000341 |
68 |
螺栓 |
Bolt M14×50GB578310.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

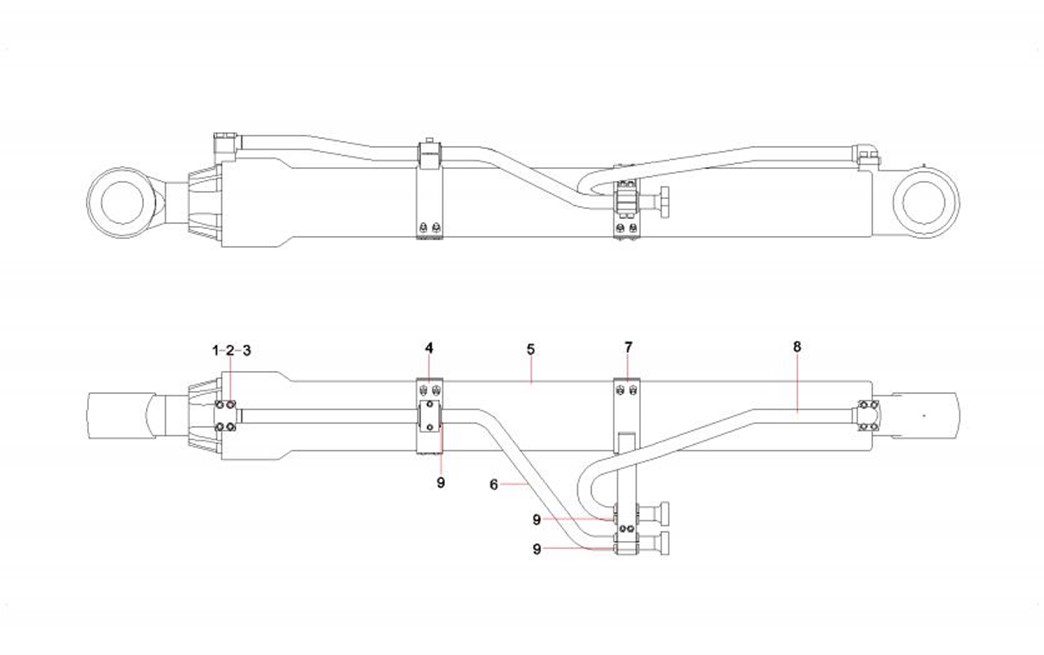

4-15-1 |
1 |
21005237 |
8 |
螺栓M14×60GB5783 10.9级 |
Bolt |
4-15-2 |
2 |
A210405000002 |
8 |
垫圈 |
Washer |
4-15-3 |
3 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
4-15-4 |
4 |
12728635 |
1 |
管夹组合 |
clamp assembly |
4-15-5 |
5 |
60167042 |
1 |
动臂油缸 |
Boomoilcylinder |
4-15-6 |
6 |
12880904 |
1 |
钢管总成 |
Steel Pipe Assy |
4-15-7 |
7 |
12934984 |
1 |
管夹组合 |
clip assemblySY700C2I2K.3.1.3.3B |
4-15-8 |
8 |
12887808 |
1 |
钢管总成 |
steel pipe assy. |
4-15-9 |
9 |
11025475 |
3 |
衬垫 |
Gasket |
