SANY SY700C SY700C2I2K EXCAVATOR parts catalog 40
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
4-17-1 |
1 |
60243475 |
1 |
动臂油缸维修包 Boom maintenance package |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

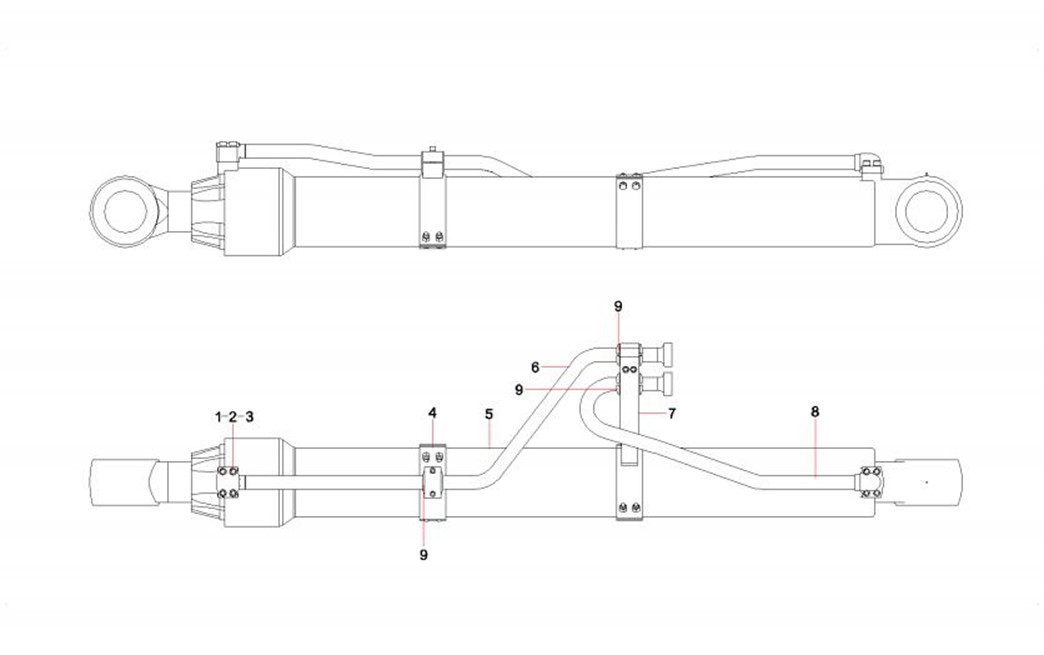

4-19-1 |
1 |
21005237 |
8 |
螺栓M14×60GB5783 10.9级 |
Bolt |
4-19-2 |
2 |
A210405000002 |
8 |
垫圈 |
Washer |
4-19-3 |
3 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
4-19-4 |
4 |
12728635 |
1 |
管夹组合 |
clamp assembly |
4-19-5 |
5 |
60167042 |
1 |
动臂油缸 |
Boomoilcylinder |
4-19-6 |
6 |
12900209 |
1 |
钢管总成 |
Steel Pipe Assy SY700C2I2K.3.1 |
4-19-7 |
7 |
12934984 |
1 |
管夹组合 |
clip assemblySY700C2I2K.3.1.3.3B |
4-19-8 |
8 |
12899901 |
1 |
钢管总成 |
steel pipe assy. |
4-19-9 |
9 |
11025475 |
3 |
衬垫 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

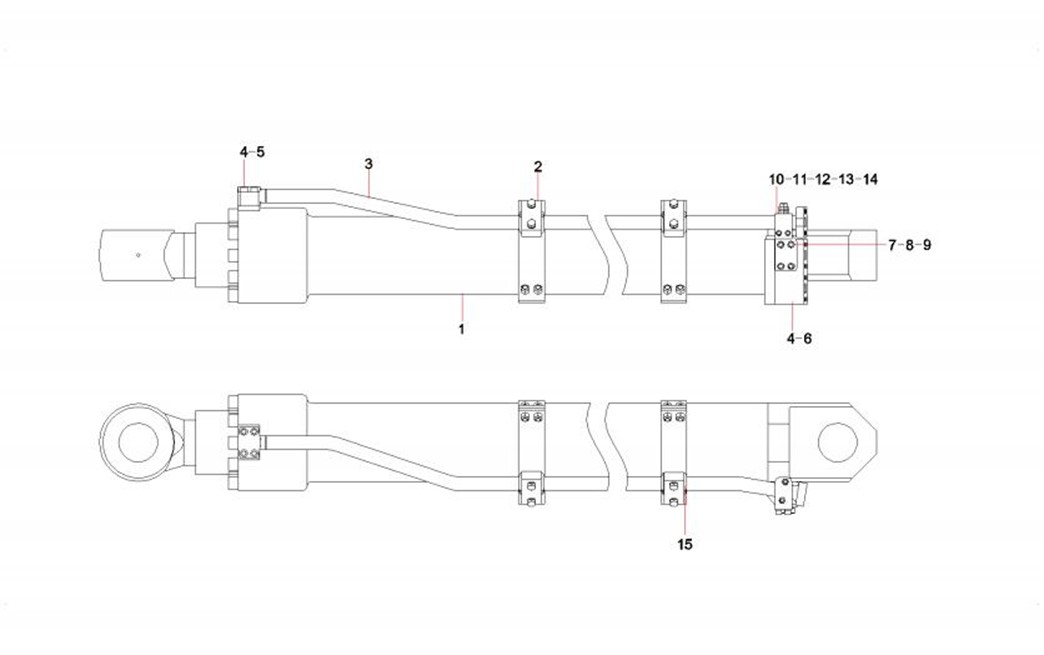

4-21-1 |
1 |
60167043 |
1 |
斗杆油缸 |
Armcylinder |
4-21-2 |
2 |
12708973 |
2 |
管卡组合 |
pipe clip combination |
4-21-3 |
3 |
12880641 |
1 |
钢管总成 |
Steel Pipe Assy. |
4-21-4 |
4 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
4-21-5 |
5 |
21005237 |
4 |
螺栓M14×60GB5783 10.9级 |
Bolt |
4-21-6 |
6 |
10268030 |
1 |
接头 |
Connector |
4-21-7 |
7 |
11610886 |
1 |
板 |
Plate |
4-21-8 |
8 |
A210110000016 |
4 |
螺栓 |
Bolt |
4-21-9 |
9 |
A210401000003 |
4 |
垫圈 |
Washer |
4-21-10 |
10 |
11611350 |
1 |
弯板 |
Plate, bent |
4-21-11 |
11 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 |
Bolt |
4-21-12 |
12 |
A210401000002 |
2 |
垫圈 |
Washer |
4-21-13 |
13 |
A820301021217 |
1 |
U形螺栓 |
U-bolt |
4-21-14 |
14 |
A210307000001 |
4 |
螺母 |
Nut |
4-21-15 |
15 |
11025475 |
2 |
衬垫 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |

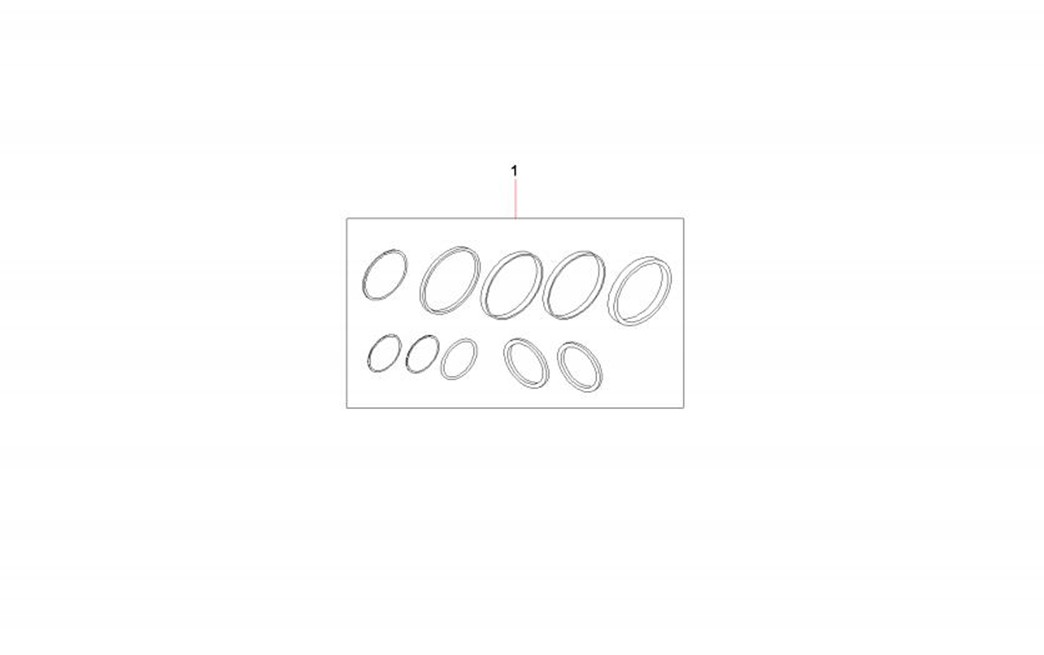

4-23-1 |
1 |
60243476 |
1 |
斗杆油缸维修包 arm maintenance package |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-25-1 |
1 |
21005237 |
8 |
螺栓M14×60GB5783 10.9级 |
Bolt |
4-25-2 |
2 |
A210405000002 |
8 |
垫圈 |
Washer |
4-25-3 |
3 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
4-25-4 |
4 |
12696320 |
2 |
管夹组合 |
clamp assembly parts |
4-25-5 |
5 |
12879745 |
1 |
钢管总成 |
Steel Pipe Assy |
4-25-6 |
6 |
60167041 |
1 |
铲斗油缸 |
Bucketcylinder |
4-25-7 |
7 |
12879750 |
1 |
钢管总成 |
Steel Pipe Assy. |
4-25-8 |
8 |
11025475 |
2 |
衬垫 |
Gasket |
