SANY SY700C SY700C2I2K EXCAVATOR parts catalog 41
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
4-27-1 |
1 |
60243477 |
1 |
铲斗油缸维修包 bucket maintenance package |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

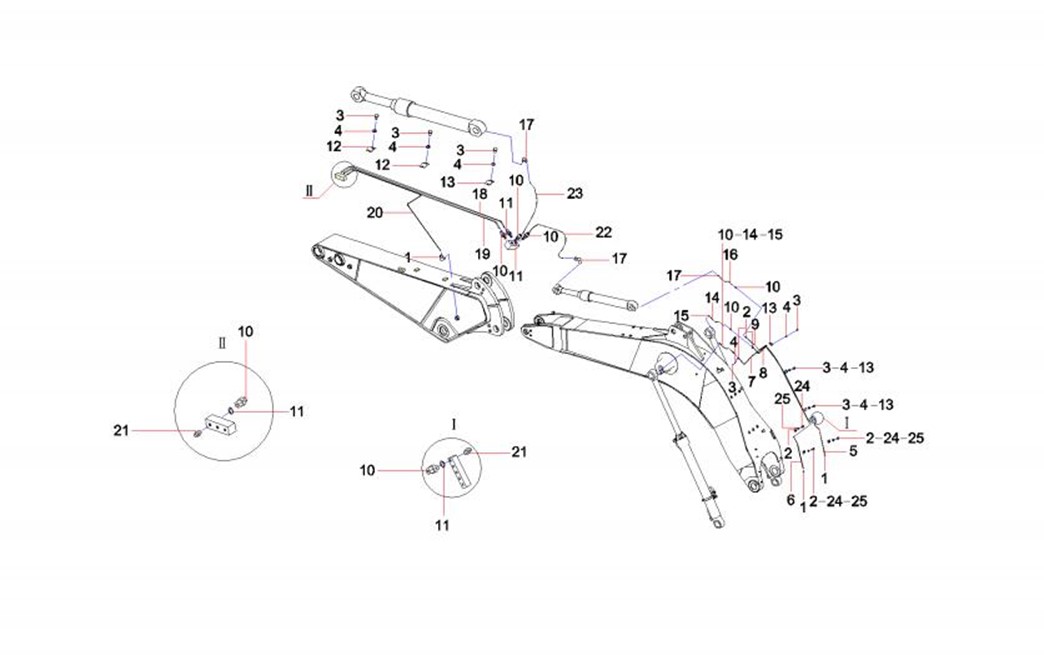

4-29-1 |
1 |
A229900006985 |
3 |
管接头 |
Connector |
4-29-2 |
2 |
A820101211947 |
8 |
管夹 |
Clamp, pipe |
4-29-3 |
3 |
A210111000240 |
16 |
螺栓 |
Bolt |
4-29-4 |
4 |
A210405000007 |
16 |
垫圈 |
Washer |
4-29-5 |
5 |
11166849 |
1 |
管 |
Pipe |
4-29-6 |
6 |
11166850 |
1 |
硬管 |
Pipe |
4-29-7 |
7 |
11166851 |
1 |
硬管 |
Pipe |
4-29-8 |
8 |
11166852 |
1 |
硬管 |
Pipe |
4-29-9 |
9 |
11166853 |
1 |
硬管 |
Pipe |
4-29-10 |
10 |
A810201031035 |
14 |
过渡接头 |
Connector |
4-29-11 |
11 |
A210434000007 |
10 |
垫圈 |
Washer 14JB982 |
4-29-12 |
12 |
A820101211948 |
6 |
管夹 |
Clamp, pipe |
4-29-13 |
13 |
11156457 |
2 |
压板 |
Clamp |
4-29-14 |
14 |
B230103000815 |
2 |
胶管 |
Rubber hose |
4-29-15 |
15 |
A229900007786 |
2 |
接头 |
Connector |
4-29-16 |
16 |
B230103000811 |
1 |
胶管 |
Rubber hose |
4-29-17 |
17 |
A820205002483 |
3 |
管接头 |
Connector |
4-29-18 |
18 |
13519664 |
1 |
润滑钢管 |
Pipe SY700C1I2K.3.18-6C |
4-29-19 |
19 |
13519665 |
1 |
润滑钢管 |
Pipe SY700C1I2K.3.18-7C |
4-29-20 |
20 |
12660159 |
1 |
硬管 |
PipeSY700C1I2K.3.18-8B |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-31-21 |
21 |
A210804000002 |
8 |
黄油嘴 |
Fitting, Grease |
4-31-22 |
22 |
B230103004528 |
1 |
胶管 |
Rubber hose |
4-31-23 |
23 |
B230103004282 |
1 |
胶管 |
Hose |
4-31-24 |
24 |
A210111000195 |
8 |
螺栓 |
Bolt |
4-31-25 |
25 |
A210405000011 |
8 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

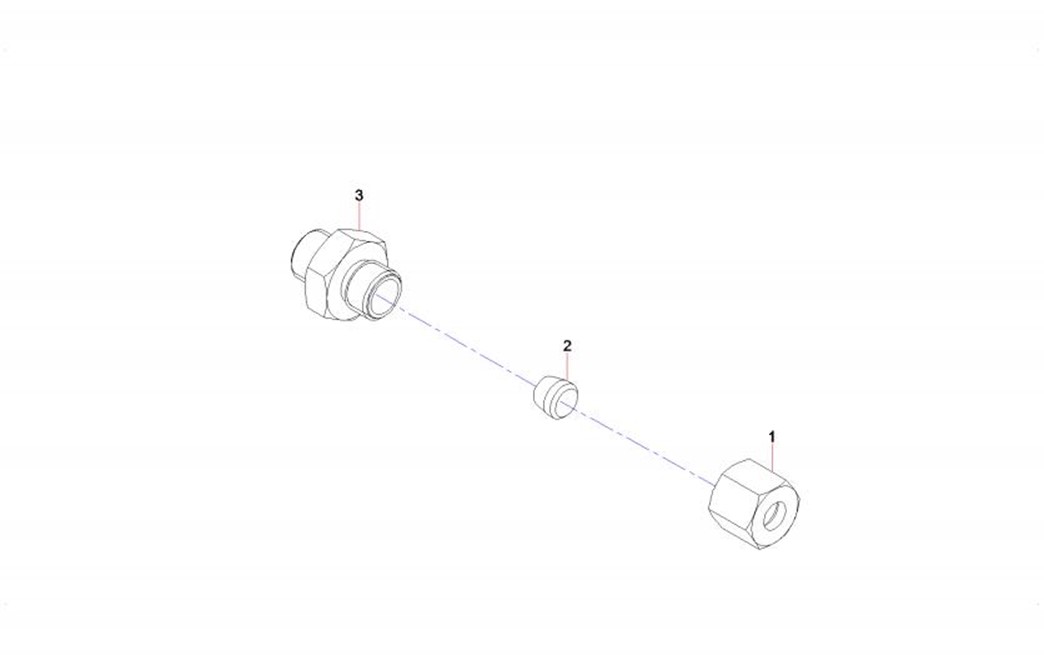

4-33-1 |
1 |
B210780000191 |
1 |
螺母 |
Connector |
4-33-2 |
2 |
B229900001092 |
1 |
特型卡套 |
Sleeve, special |
4-33-3 |
3 |
A820205001235 |
1 |
管接头 |
Connector |

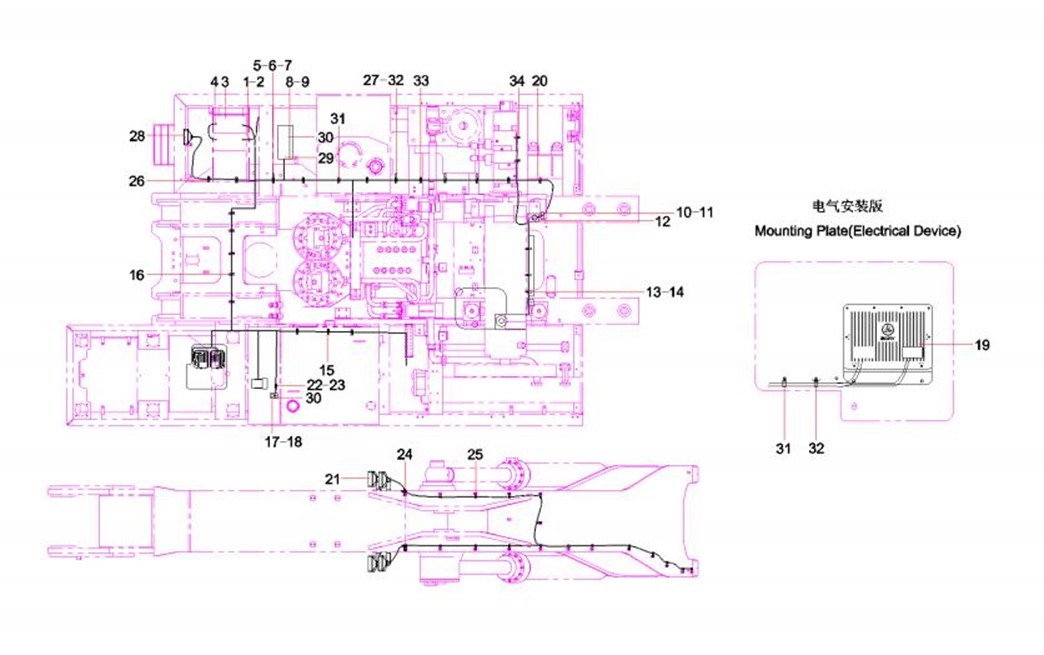

第5章
电气安装图
(Drawing, electrical installation)
