SANY SY700C SY700C2I2K EXCAVATOR parts catalog 42

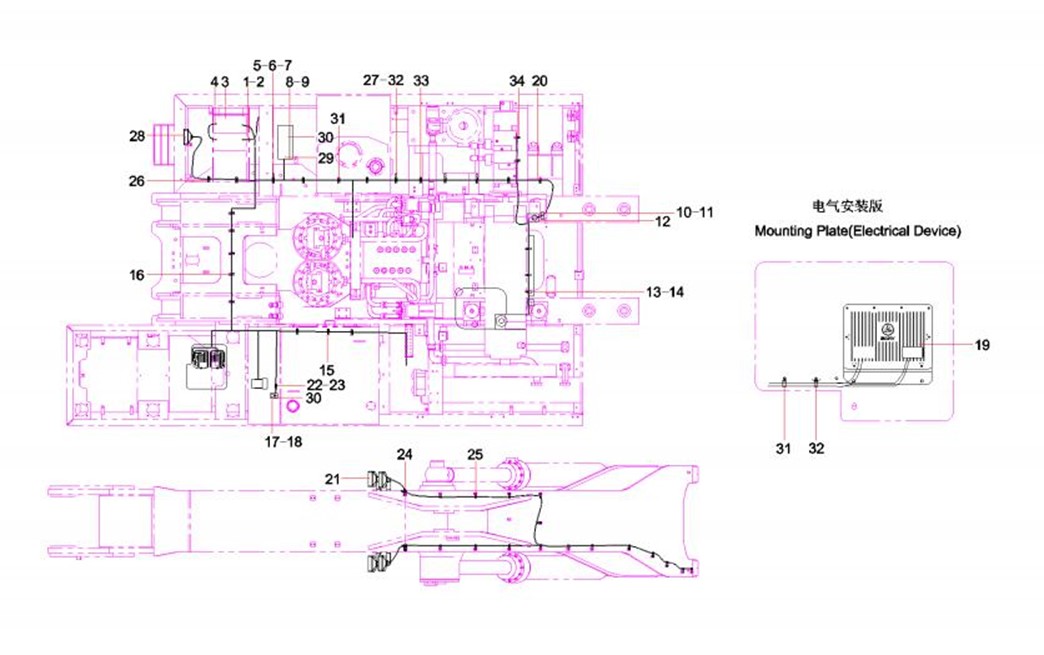

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
60197055 |
1 |
电源线 |
Wire, power supply |
5-3-2 |
2 |
60012780 |
1 |
电源线Q/SY015029 电线 |
Line (power) |
5-3-3 |
3 |
60236171 |
2 |
蓄电池 |
Battery |
5-3-4 |
4 |
60012793 |
1 |
电源线 |
Line, power |
5-3-5 |
5 |
A230200000178 |
7 |
线夹 |
Clamp |
5-3-6 |
6 |
11438347 |
1 |
车身线束 |
Harness, chassis |
5-3-7 |
7 |
60012799 |
1 |
电源线 |
Cable, Battery |
5-3-8 |
8 |
60047755 |
1 |
控制箱 |
Box, electrical control |
5-3-9 |
9 |
11439171 |
1 |
电控箱线束 |
Harness, electrical control cabinet |
5-3-10 |
10 |
11616343 |
1 |
安装板 |
Plate, mounting |
5-3-11 |
11 |
11439249 |
1 |
发动机线束 |
Harness, engine |
5-3-12 |
12 |
11324740 |
1 |
安装板 |
Plate, mounting |
5-3-13 |
13 |
11325421 |
1 |
安装盒 |
Box, mounting |
5-3-14 |
14 |
11650070 |
1 |
护套 |
Sheath,protective |
5-3-15 |
15 |
60086357 |
5 |
线束固定夹 |
Harness clamp |
5-3-16 |
16 |
60086355 |
3 |
线束固定夹 |
Clamp, harness |
5-3-17 |
17 |
11953213 |
1 |
加油泵启动开关 |
Switch, start, oil feed pump |
5-3-18 |
18 |
11953235 |
1 |
加油泵停止开关 |
Shutdown switch, oil feed pump |
5-3-19 |
19 |
12970838 |
1 |
三一可组态液压控制器 |
controller |
5-3-20 |
20 |
11768685 |
1 |
线夹固定架 |
Frame, fixing, wire clip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-21 |
21 |
变更或见其他配置 |
4 |
工作灯18-24-L 长方 |
Lamp, working |
5-5-22 |
22 |
60041903 |
4 |
德弛插座塑胶固定件 |
Fixed piece, plastic, socket |
5-5-23 |
23 |
60043730 |
4 |
DT固定片 |
Sheet, fixed |
5-5-24 |
24 |
60041902 |
5 |
德弛插件90度固定金属附件 |
Accessories, metal, fixed, plug-in |
5-5-25 |
25 |
A230200000170 |
10 |
线夹 |
Clamp |
5-5-26 |
26 |
60083322 |
2 |
线夹 |
Wire clip |
5-5-27 |
27 |
11166822 |
10 |
钢管 |
Tube |
5-5-28 |
28 |
60143662 |
3 |
工作灯 |
Lamp, work |
5-5-29 |
29 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
5-5-30 |
30 |
60245361 |
10 |
中间继电器 |
Intermediate Relay |
5-5-31 |
31 |
60149606 |
10 |
线束固定夹 |
Harness clamp |
5-5-32 |
32 |
60086356 |
11 |
线束固定夹 |
Clamp, harness |
5-5-33 |
33 |
60149605 |
17 |
线束固定夹 |
Harness clamp |
5-5-34 |
34 |
60086353 |
2 |
线束固定夹 |
Clamp, harness |

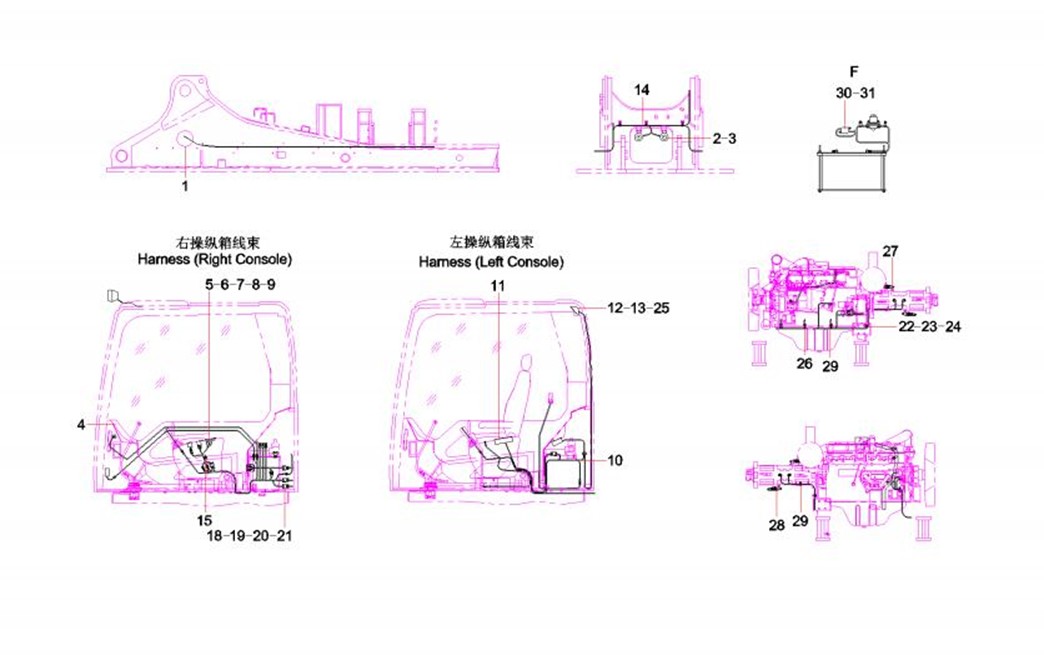

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-1 |
1 |
11324708 |
4 |
橡胶护套 |
Jacket, rubber |
5-7-2 |
2 |
60202066 |
1 |
电喇叭B36高音 |
Electric horn |
5-7-3 |
3 |
60202067 |
1 |
电喇叭B36低音 |
Electric horn |
5-7-4 |
4 |
变更或见其他配置 |
1 |
三一显示屏 |
Sany Encourage Control Display |
5-7-5 |
5 |
60053220 |
2 |
指示灯 |
Lamp, indicator, LED, red |
5-7-6 |
6 |
60053221 |
1 |
指示灯 |
Lamp, indicator, LED, yellow |
5-7-7 |
7 |
11439186 |
1 |
控制开关线束 |
Harness, control switch |
5-7-8 |
8 |
60117463 |
1 |
旋钮开关 |
Switch, fuel control |
5-7-9 |
9 |
A241200001217 |
1 |
启动开关 |
Start switch |
5-7-10 |
10 |
11438338 |
1 |
驾驶室线束 |
Harness, cab |
5-7-11 |
11 |
60205002 |
1 |
收音机 |
Radio |
5-7-12 |
12 |
60023703 |
1 |
音箱 |
Speaker |
5-7-13 |
13 |
60090606 |
1 |
天线 |
Antenna |
5-7-14 |
14 |
A230200000021 |
6 |
PVC电气胶带 |
Tape, electric, PVC |
5-7-15 |
15 |
60042166 |
8 |
扎带固定件 |
Retainer, binding tape |
5-7-18 |
18 |
B229900001093 |
12 |
插管 |
Socket |
5-7-19 |
19 |
B249900000288 |
8 |
插针 |
Pin |
5-7-20 |
20 |
23003355 |
6 |
次极锁2线(插座) |
Wedge lock 2-line (pin) W2S |
5-7-21 |
21 |
A249900001139 |
4 |
次极锁2线(插针) |
Lock, 2-position Receptacle |
5-7-22 |
22 |
A230200000166 |
10 |
线夹 |
Clamp |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-23 |
23 |
A210111000011 |
10 |
螺栓 |
Bolt |
5-9-24 |
24 |
A210405000011 |
30 |
垫圈 |
Washer |
5-9-25 |
25 |
60060300 |
1 |
天线延长线 |
Extension, antenna |
5-9-26 |
26 |
A210111000295 |
10 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
5-9-27 |
27 |
11738344 |
2 |
比例阀线安装支架 |
Bracket, mounting, proportional |
5-9-28 |
28 |
60107513 |
2 |
固定卡子 |
Clip |
5-9-29 |
29 |
60086354 |
8 |
线束固定夹 |
Clamp, harness |
5-9-30 |
30 |
A241300000031 |
4 |
熔断器 |
Fuse |
5-9-31 |
31 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
