SANY SY95C SY95C3I2S EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-21-1 |
1 |
60249050 |
1 |
铲斗油缸维修包 Bucket Cylinder Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-23-1 |
1 |
12636953 |
1 |
铲斗体 |
bucket SY95C1I2H.3.4A.1 |
2-23-2 |
2 |
12076809 |
5 |
斗齿 |
Tooth, bucket |
2-23-3 |
3 |
A229900007130 |
1 |
右侧齿 |
Cutter, side |
2-23-4 |
4 |
A229900007131 |
1 |
左侧齿 |
Cutter, side |
2-23-5 |
5 |
60012073 |
8 |
螺母 |
Nut |
2-23-6 |
6 |
A210111000301 |
8 |
螺栓 |
Screw |
2-23-7 |
7 |
12076815 |
5 |
斗齿销 |
Pin, bucket tooth |
2-23-8 |
8 |
12076820 |
5 |
涨套 |
Cover, tightening |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

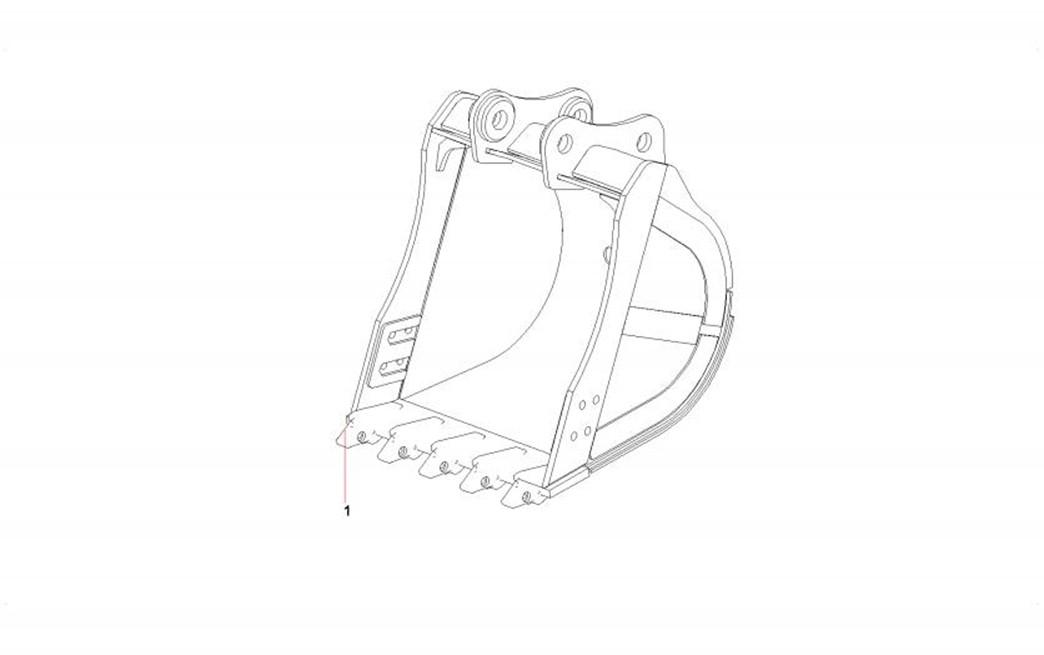

2-25-1 |
1 |
12076804 |
5 |
齿座 |
Base of tooth SY75.3.4.1-10 |

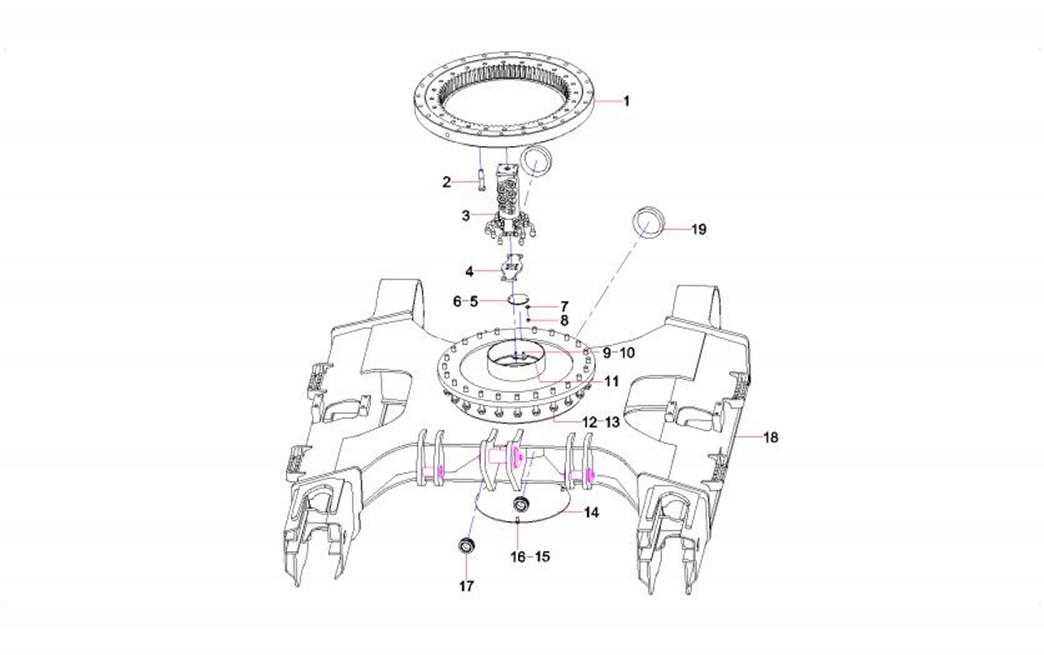

第3章
行走装置
(Travel device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
11316357 |
1 |
回转支承 |
Bearing,slewing |
3-3-2 |
2 |
A210110000083 |
24 |
螺栓M20×90GB5782 10.9级 |
Bolt M20×90GB5782 10.9 |
3-3-3 |
3 |
11048616 |
1 |
下车液压系统 |
Hydraulic system, undercarriage |
3-3-4 |
4 |
10542622 |
1 |
连接板 |
Plate |
3-3-5 |
5 |
A820101343428 |
1 |
盖板 |
Coverplate |
3-3-6 |
6 |
A820101343429 |
1 |
垫片 |
Gasket |
3-3-7 |
7 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
3-3-8 |
8 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
3-3-9 |
9 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
3-3-10 |
10 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
3-3-11 |
11 |
12087542 |
1 |
黄油池密封圈 |
Ring, sealing, grease chamber |
3-3-12 |
12 |
A210491000132 |
24 |
垫圈 |
Washer 20GB1230 |
3-3-13 |
13 |
A210110000233 |
24 |
螺栓 M20×110GB5782 10.9级 |
Bolt M20×110GB5782 10.9 |
3-3-14 |
14 |
10600405 |
1 |
盖板 |
Coverplate |
3-3-15 |
15 |
10167594 |
4 |
垫片 |
Shim |
3-3-16 |
16 |
A210111000101 |
3 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
3-3-17 |
17 |
A820606030917 |
2 |
护套 |
Sleeve, protective |
3-3-18 |
18 |
11047994 |
1 |
组合行走架 |
Frame, travel, combination |
3-3-19 |
19 |
A820606030920 |
2 |
护套 |
Sheath |
