SANY SY95C SY95C3I2S EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-1 |
1 |
B210780000191 |
1 |
螺母 |
Nut M08LA3CX |
2-11-2 |
2 |
B229900001092 |
1 |
特型卡套 |
Sleeve, special |
2-11-3 |
3 |
A820205001235 |
1 |
管接头 |
Connector |

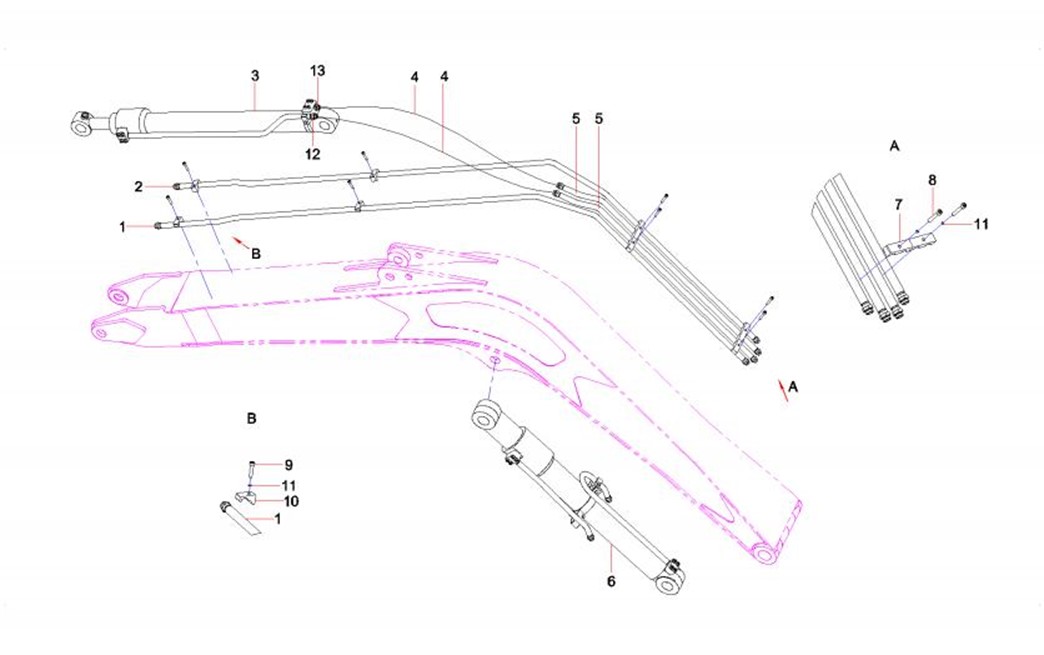

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-1 |
1 |
11939423 |
1 |
钢管总成 |
Pipe GP,steel |
2-13-2 |
2 |
11939680 |
1 |
钢管总成 |
Pipe GP,steel |
2-13-3 |
3 |
60249061 |
1 |
斗杆油缸 |
9.5T Arm oil cylinder |
2-13-4 |
4 |
60114965 |
2 |
胶管 |
Hose, rubber |
2-13-5 |
5 |
11939091 |
2 |
钢管总成 |
Pipe GP,steel |
2-13-6 |
6 |
60249060 |
1 |
动臂油缸 |
9.5T Boom oil cylinder |
2-13-7 |
7 |
12615673 |
4 |
管夹 |
clamp SY95C1I2H.3.2-1A |
2-13-8 |
8 |
21027533 |
4 |
螺钉M12×55GB70.1 10.9级 |
Screw |
2-13-9 |
9 |
A210204000025 |
4 |
螺钉 |
Screw M12×50GB70.1 |
2-13-10 |
10 |
12615674 |
4 |
管夹 |
clamp SY95C1I2H.3.2-2A |
2-13-11 |
11 |
24000513 |
8 |
垫圈12GB93 达克锈 |
Washer |
2-13-12 |
12 |
B210780000141 |
1 |
管接头 |
Connector, pipe |
2-13-13 |
13 |
B210780000184 |
1 |
管接头 |
Connector, pipe |

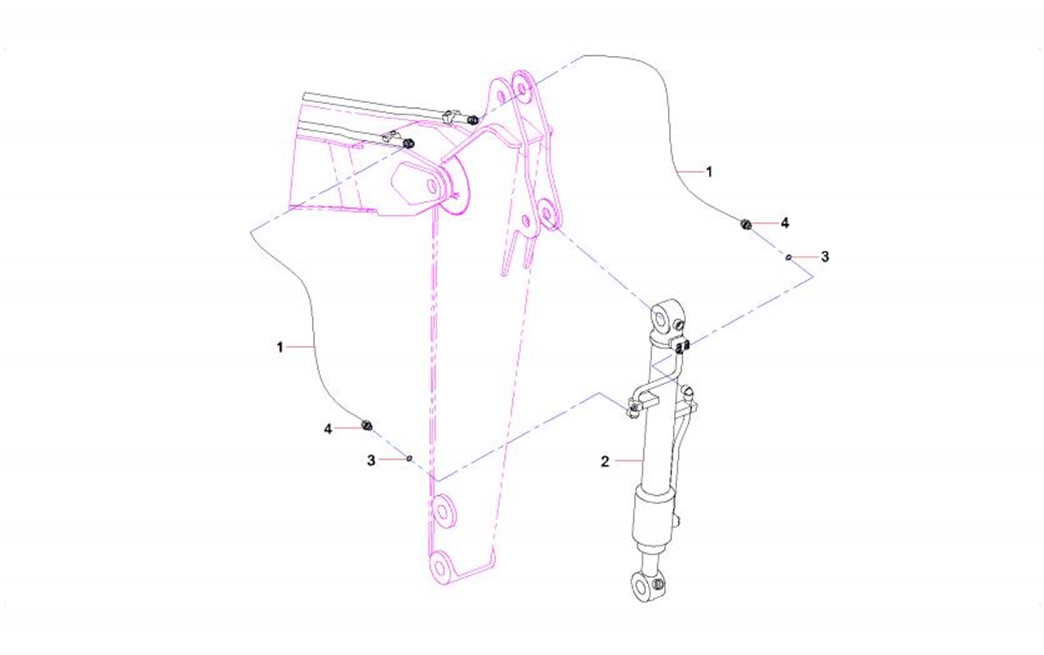

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-1 |
1 |
60174906 |
2 |
胶管 |
|
2-15-2 |
2 |
60249062 |
1 |
铲斗油缸 |
9.5T Bucket oil cylinder |
2-15-3 |
3 |
B230101000090 |
10 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
2-15-4 |
4 |
A820205002385 |
10 |
接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |

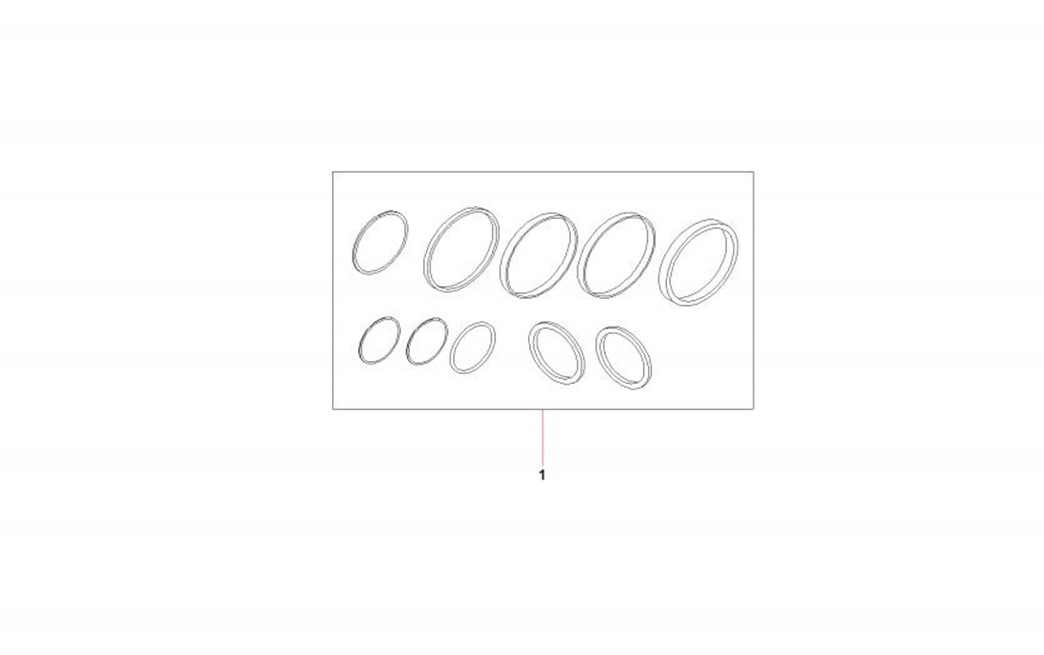

2-17-1 |
1 |
60249047 |
1 |
斗杆油缸维修包 Arm Cylinder Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-19-1 |
1 |
60249044 |
1 |
动臂油缸维修包 Boom Cylinder Repair Kit |
