SANY SY95C SY95C3I2S EXCAVATOR parts catalog 04
第2章
工作装置
(Work equipment AS)

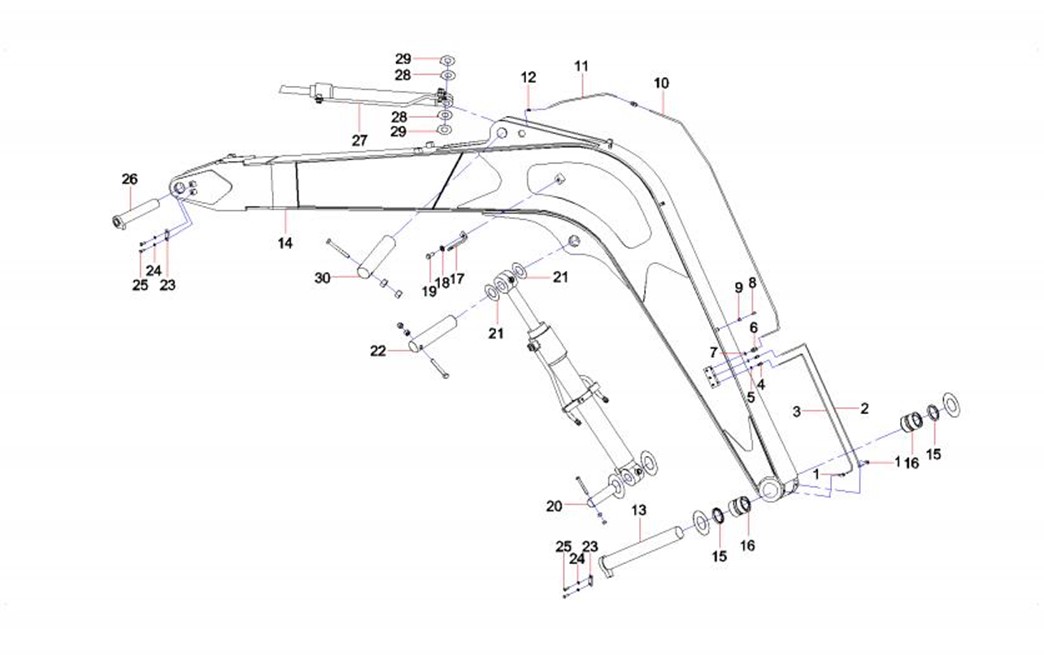

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

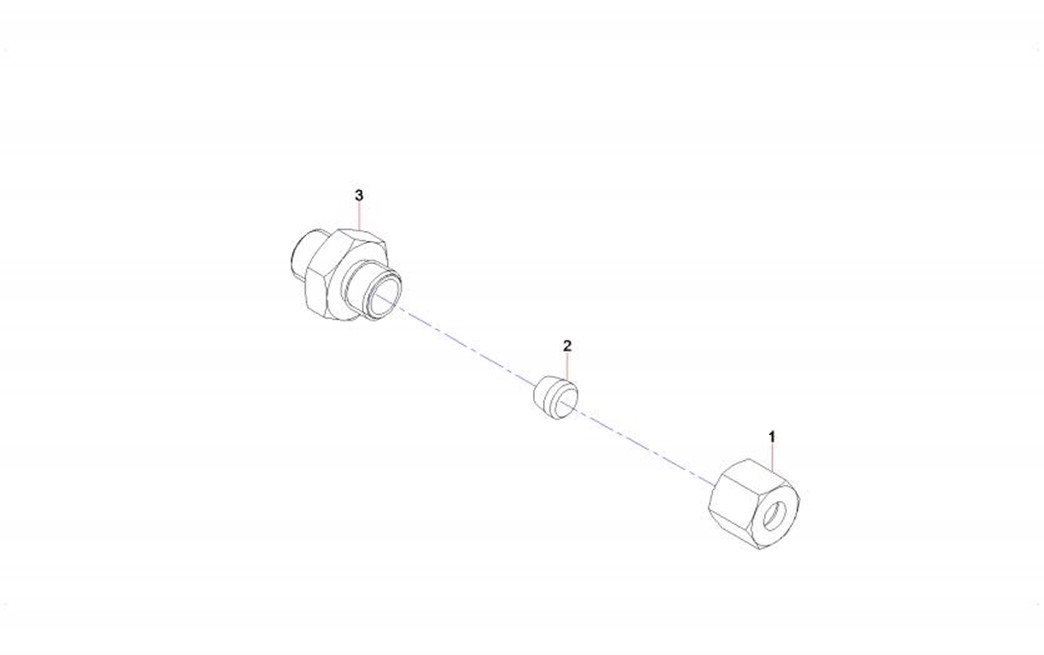

2-3-1 |
1 |
A210715000008 |
2 |
管接头 |
Connector, pipe |
2-3-2 |
2 |
11045297 |
1 |
黄油管 |
Tube, grease |
2-3-3 |
3 |
11045295 |
1 |
黄油管 |
Tube, grease |
2-3-4 |
4 |
B210770000085 |
2 |
管接头 |
Joint, pipe |
2-3-5 |
5 |
A210434000005 |
2 |
垫圈 |
Washer 10JB982 |
2-3-6 |
6 |
A810201031035 |
2 |
过渡接头 |
Connector |
2-3-7 |
7 |
A210434000007 |
1 |
垫圈 |
Washer 14JB982 |
2-3-8 |
8 |
A210204000339 |
3 |
螺钉 |
Screw M8×12GB70.1 10.9 |
2-3-9 |
9 |
A230200000170 |
3 |
线夹 |
Clamp |
2-3-10 |
10 |
11045298 |
1 |
黄油管 |
Tube, grease |
2-3-11 |
11 |
B230103000815 |
1 |
胶管 |
Hose, rubber |
2-3-12 |
12 |
A820205000858 |
1 |
管接头 |
Connector |
2-3-13 |
13 |
11044966 |
1 |
联板销轴 |
Roll, pin |
2-3-14 |
14 |
11044871 |
1 |
动臂 |
Boom |
2-3-15 |
15 |
B230101002124 |
2 |
MPS型密封圈 |
Seal, MPS-ring 70×085×11.4 |
2-3-16 |
16 |
11045290 |
2 |
轴套 |
Sleeve, shaft |
2-3-17 |
17 |
A820101322531 |
1 |
灯架 |
Bracket, lamp |
2-3-18 |
18 |
A210405000003 |
1 |
垫圈 |
Washer 16GB97.1 |
2-3-19 |
19 |
A210111000263 |
1 |
螺栓 M16×30GB5783 10.9级 |
Bolt M16×30GB5783 10.9 |
2-3-20 |
20 |
11045287 |
1 |
销轴 |
Roll, pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-21 |
21 |
A820102010793 |
8 |
垫片 |
Shim |
2-5-22 |
22 |
11045299 |
1 |
销轴 |
Roll, pin |
2-5-23 |
23 |
A810312019061 |
2 |
固定板 |
Plate, fixing |
2-5-24 |
24 |
A210401000002 |
4 |
垫圈 |
Washer 12GB93 |
2-5-25 |
25 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
2-5-26 |
26 |
11044964 |
1 |
联板销轴 |
Roll, pin |
2-5-27 |
27 |
11045381 |
1 |
工作装置管路 |
Pipeline, work equipment |
2-5-28 |
28 |
A820102010779 |
6 |
垫片 |
Shim |
2-5-29 |
29 |
A820102010780 |
6 |
垫片 |
Shim |
2-5-30 |
30 |
10542625 |
1 |
销轴 |
Roll, pin |

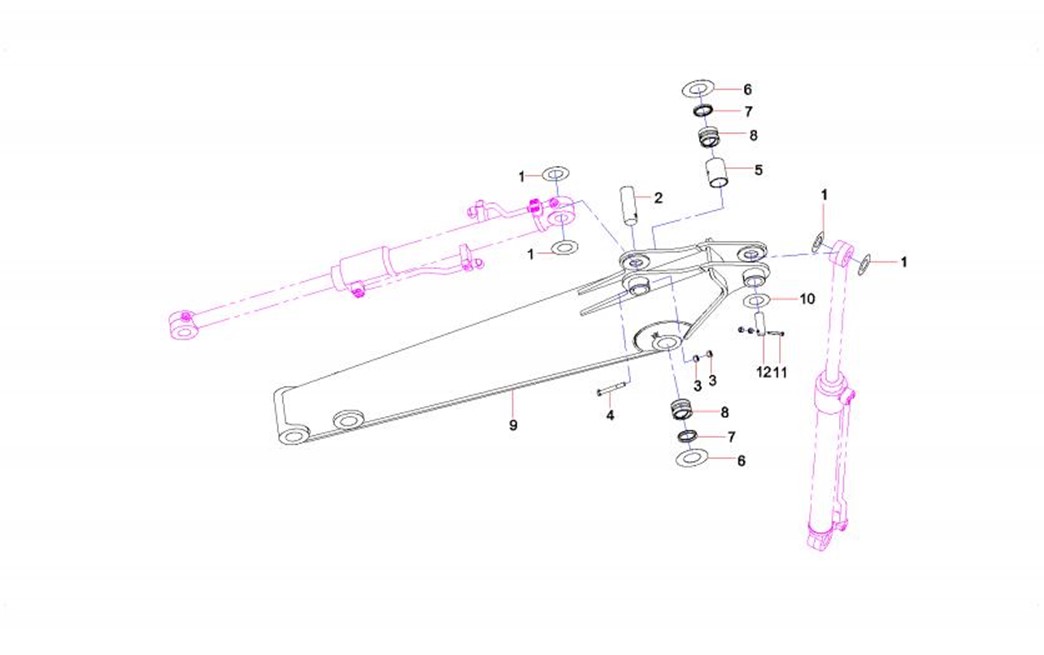

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-1 |
1 |
A810312019062 |
10 |
垫片 |
Shim |
2-7-2 |
2 |
11045296 |
1 |
销轴 |
Roll, pin |
2-7-3 |
3 |
A210307000028 |
18 |
螺母 |
Nut M16GB617010 |
2-7-4 |
4 |
A210110000035 |
5 |
螺栓 |
Screw M16×120GB5782 |
2-7-5 |
5 |
11045292 |
1 |
隔套 |
Sleeve, spacer |
2-7-6 |
6 |
10167592 |
10 |
垫片 |
Shim |
2-7-7 |
7 |
B230101001003 |
2 |
B7密封圈 |
Seal, B7-ring |
2-7-8 |
8 |
11045291 |
2 |
轴套 |
Sleeve, shaft |
2-7-9 |
9 |
12634075 |
1 |
斗杆 |
bucket arm SY95C1I2H.3.3B |
2-7-10 |
10 |
10167597 |
10 |
垫片 |
Shim |
2-7-11 |
11 |
21005243 |
4 |
螺栓 |
Bolt |
2-7-12 |
12 |
11045285 |
1 |
销轴 |
Roll, pin |

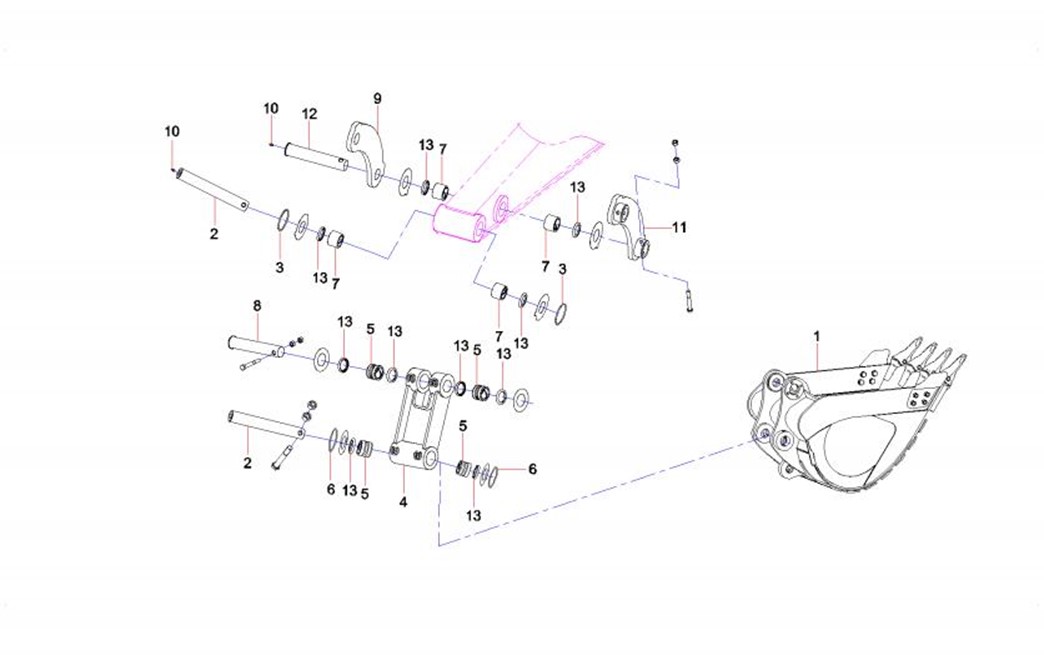

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
12636951 |
1 |
铲斗 |
bucket assembly SY95C1I2H.3.4A |
2-9-2 |
2 |
11045302 |
2 |
销轴 |
Roll, pin |
2-9-3 |
3 |
A210608000323 |
2 |
O形圈 |
O-ring |
2-9-4 |
4 |
11044962 |
1 |
连杆 |
Rod, connecting |
2-9-5 |
5 |
11045288 |
4 |
轴套 |
Sleeve, shaft |
2-9-6 |
6 |
A210608000319 |
2 |
O形圈 |
O-ring 100×5.3GB3452.1 |
2-9-7 |
7 |
11045289 |
4 |
轴套 |
Sleeve, shaft |
2-9-8 |
8 |
11045300 |
1 |
销轴 |
Roll, pin |
2-9-9 |
9 |
11044955 |
1 |
摇杆 |
Rocker |
2-9-10 |
10 |
A210804000002 |
11 |
油杯 |
Cup, oil |
2-9-11 |
11 |
11044956 |
1 |
摇杆 |
Rocker |
2-9-12 |
12 |
11045301 |
1 |
销轴 |
Roll, pin |
2-9-13 |
13 |
A210691000084 |
10 |
FB油封 |
Seal, oil, FB |
