SANY SY95C SY95C3I2S EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-201-1 |
1 |
60122065 |
8 |
螺钉M6×65JISB1176 12.9级 |
Screw |
4-201-2 |
2 |
60135634 |
2 |
端盖 |
Cover, end |
4-201-3 |
3 |
60122354 |
2 |
弹簧 |
Spring |
4-201-4 |
4 |
60118023 |
2 |
挡套 |
Spacer |
4-201-5 |
5 |
21020314 |
2 |
O形圈 |
O-ring |
4-201-6 |
6 |
60128844 |
1 |
回转阀芯 |
Spool, swing valve |
4-201-7 |
7 |
60123333 |
2 |
螺塞 |
Plug, screw |
4-201-8 |
8 |
60135635 |
1 |
壳体 |
Housing |
4-201-9 |
9 |
60123517 |
2 |
单向阀 |
Valve, check |
4-201-10 |
10 |
60135628 |
1 |
补偿阀芯 |
Spool, valve, compensation |
4-201-11 |
11 |
21021245 |
1 |
O形圈 氟橡胶 |
O-ring |
4-201-12 |
12 |
60118026 |
1 |
螺塞 |
Plug, screw |
4-201-13 |
13 |
A210608000164 |
2 |
O形圈 氟橡胶 |
O-ring |
4-201-14 |
14 |
60122345 |
1 |
O形圈20.8×2.4JISB2401 氟橡胶 |
O-ring |
4-201-15 |
15 |
60122346 |
1 |
O形圈9.8×2.4JISB2401 氟橡胶 |
O-ring |

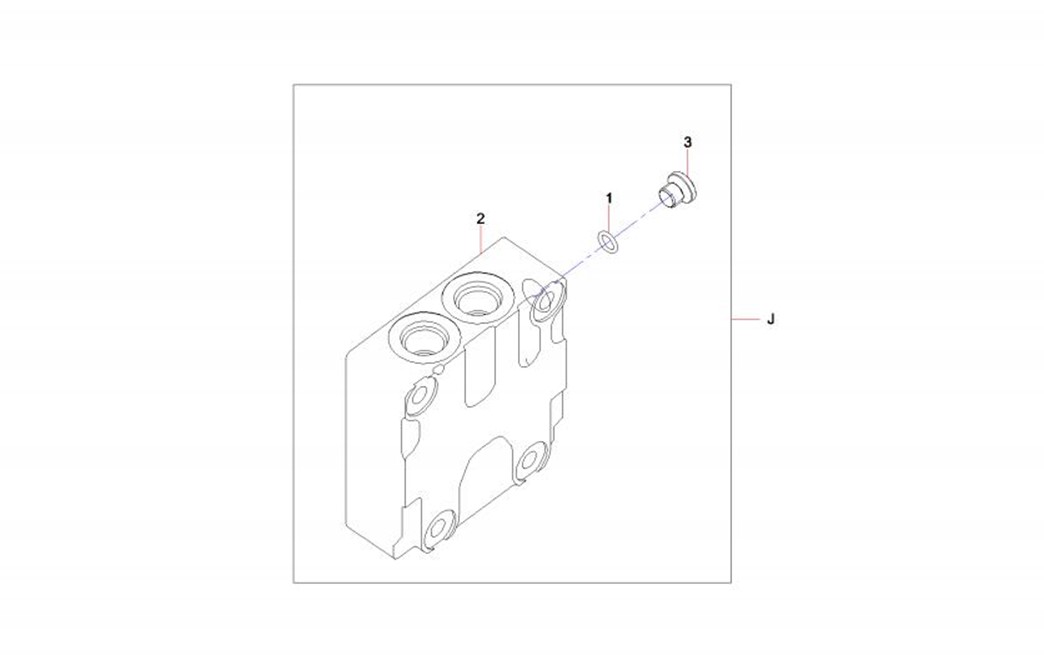

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-203-1 |
1 |
A210608000022 |
1 |
O形圈 |
O-ring |
4-203-2 |
2 |
60135637 |
1 |
壳体 |
Housing |
4-203-3 |
3 |
60118028 |
1 |
螺塞 |
Plug, screw |

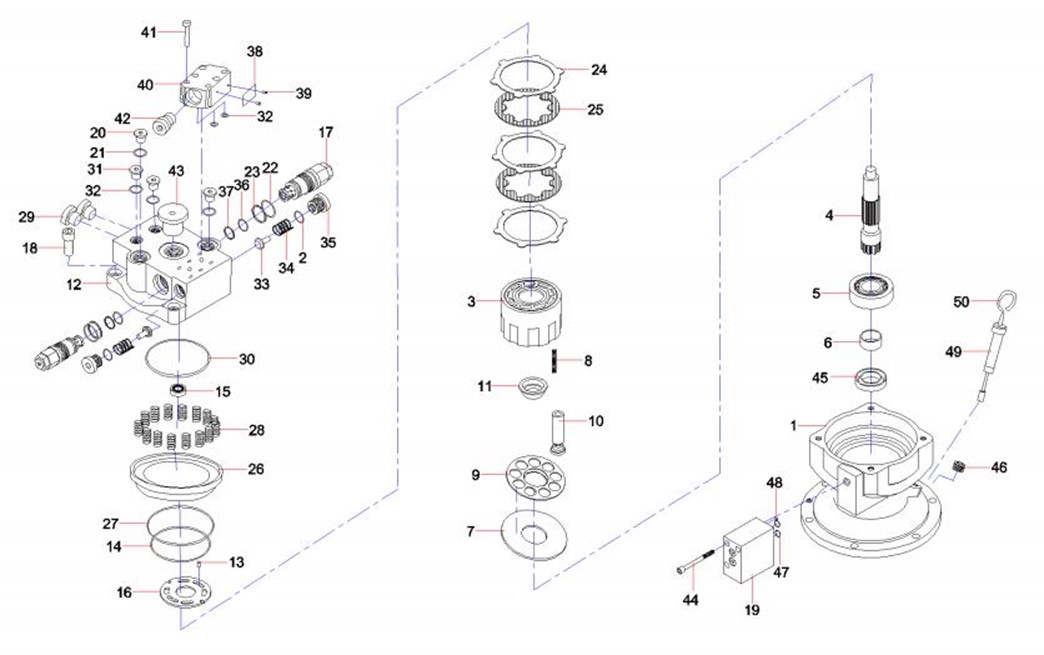

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-205-1 |
1 |
60256348 |
1 |
马达体 |
BODY |
4-205-2 |
2 |
60256349 |
2 |
O形圈 |
O-RING |
4-205-3 |
3 |
60111968 |
1 |
缸体 |
Body – Cylinder |
4-205-4 |
4 |
60111975 |
1 |
轴 |
Shaft |
4-205-5 |
5 |
60256350 |
1 |
滚柱轴承 |
ROLLER BEARING |
4-205-6 |
6 |
60111976 |
1 |
轴套 |
Sleeve – Shaft |
4-205-7 |
7 |
60111973 |
1 |
斜盘 |
Plate – Swash |
4-205-8 |
8 |
60038238 |
9 |
弹簧 |
Spring |
4-205-9 |
9 |
60111961 |
1 |
安装盘 |
Disc – Installation |
4-205-10 |
10 |
60111970 |
9 |
活塞蹄块总成 |
Block AS – Horseshoe (Piston) |
4-205-11 |
11 |
60111972 |
1 |
球导座 |
Guide – Ball |
4-205-12 |
12 |
60256351 |
1 |
后端盖 |
REAR COVER |
4-205-13 |
13 |
60256352 |
2 |
销 |
PIN |
4-205-14 |
14 |
60256353 |
1 |
O形圈 |
O-RING |
4-205-15 |
15 |
60114287 |
1 |
轴承 |
Bearing |
4-205-16 |
16 |
60111964 |
1 |
阀盘 |
Disc – Valve |
4-205-17 |
17 |
60256354 |
2 |
溢流阀组 |
RELIEF V/V ASS’Y |
4-205-18 |
18 |
60111971 |
4 |
螺栓 |
Bolt |
4-205-19 |
19 |
60256355 |
1 |
延时阀 |
TIME DELAY VALVE |
4-205-20 |
20 |
60038511 |
2 |
螺塞 |
Plug, screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-207-21 |
21 |
60256356 |
2 |
O形圈 |
O-RING |
4-207-22 |
22 |
60256357 |
2 |
支撑环 |
BACK UP RING |
4-207-23 |
23 |
60256358 |
2 |
O形圈 |
O-RING |
4-207-24 |
24 |
60111962 |
2 |
板 |
Plate |
4-207-25 |
25 |
60111962 |
3 |
板 |
Plate |
4-207-26 |
26 |
60111974 |
1 |
制动柱塞 |
Plunger – Stop |
4-207-27 |
27 |
60256359 |
1 |
O形圈 |
O-RING |
4-207-28 |
28 |
60111967 |
16 |
弹簧管 |
Spring |
4-207-29 |
29 |
60256360 |
2 |
堵头 |
PLUG (PLASTIC) |
4-207-30 |
30 |
60256361 |
1 |
O形圈 |
O-RING |
4-207-31 |
31 |
60038512 |
2 |
螺塞 |
Plug, screw |
4-207-32 |
32 |
60256362 |
4 |
O形圈 |
O-RING |
4-207-33 |
33 |
60038063 |
2 |
阀 |
Valve |
4-207-34 |
34 |
60038227 |
2 |
弹簧 |
Spring |
4-207-35 |
35 |
60038505 |
2 |
螺塞 |
Plug, screw |
4-207-36 |
36 |
60256363 |
2 |
O形圈 |
O-RING |
4-207-37 |
37 |
60256364 |
2 |
支撑环 |
BACK UP RING |
4-207-38 |
38 |
60256365 |
1 |
铭牌 |
NAME PLATE |
4-207-39 |
39 |
60038531 |
2 |
铆钉 |
Rivet |
4-207-40 |
40 |
60256366 |
1 |
阀体 |
BODY |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-209-41 |
41 |
60082164 |
6 |
扭力螺栓 |
Bolt |
4-209-42 |
42 |
60256367 |
2 |
防逆转阀组 |
ANTI-ROTATING VALVE ASS’Y |
4-209-43 |
43 |
60256368 |
1 |
堵头 |
PLUG (PLASTIC) |
4-209-44 |
44 |
60256369 |
3 |
扭力螺栓 |
WRENCH BOLT |
4-209-45 |
45 |
60256370 |
1 |
油封 |
OIL-SEAL |
4-209-46 |
46 |
60256371 |
1 |
堵头 |
PLUG |
4-209-47 |
47 |
60256372 |
2 |
O形圈 |
O-RING |
4-209-48 |
48 |
60256373 |
1 |
O形圈 |
O-RING |
4-209-49 |
49 |
60256403 |
1 |
油标尺管 |
GAGE PIPE |
4-209-50 |
50 |
60256404 |
1 |
油标尺 |
LEVEL BAR |
