SANY SY95C SY95C3I2S EXCAVATOR parts catalog 32
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

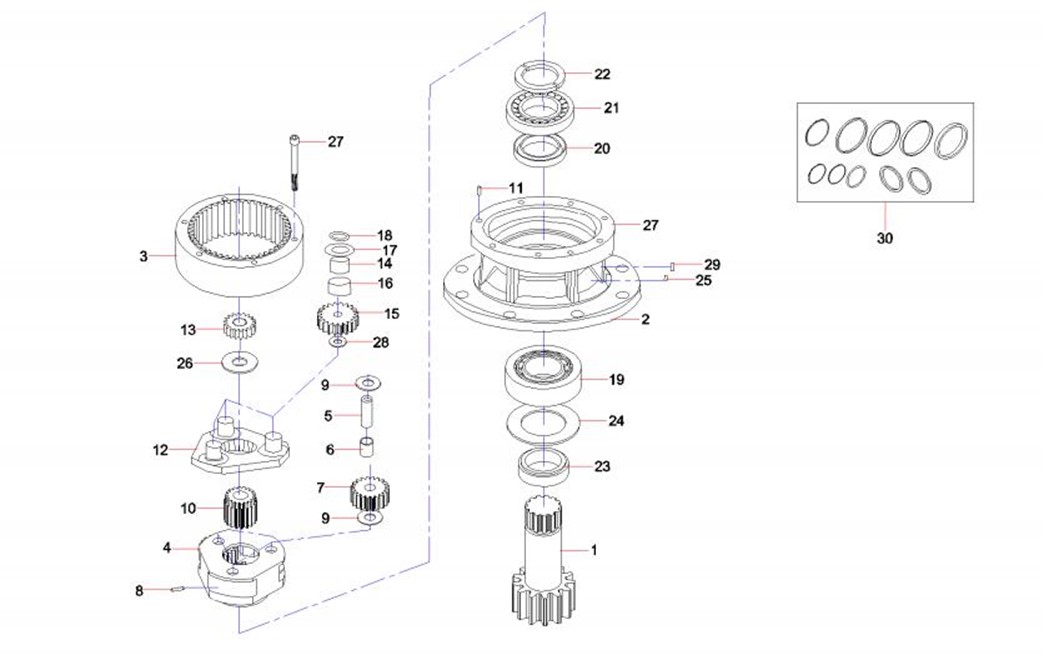

4-211-1 |
1 |
60256374 |
1 |
小齿轮轴 |
Pinion Shaft |
4-211-2 |
2 |
60256375 |
1 |
壳体 |
Case |
4-211-3 |
3 |
60256376 |
1 |
环形齿轮 |
Ring Gear |
4-211-4 |
4 |
60256377 |
1 |
行星架 |
CARRIER 2 |
4-211-5 |
5 |
60256378 |
3 |
销 |
PIN 2 |
4-211-6 |
6 |
60256379 |
3 |
滚针轴承 |
NEEDLE BEARING |
4-211-7 |
7 |
60256380 |
3 |
2级行星齿轮 |
PLANET GEAR 2 |
4-211-8 |
8 |
60256381 |
3 |
弹簧销 |
SPRING PIN |
4-211-9 |
9 |
60256382 |
6 |
止推垫片 |
THRUST WASHER 2 |
4-211-10 |
10 |
60256383 |
1 |
2级太阳齿轮 |
SUN GEAR 2 |
4-211-11 |
11 |
60256384 |
2 |
止销 |
KNOCK PIN |
4-211-12 |
12 |
60256385 |
1 |
行星架 |
CARRIER 1 |
4-211-13 |
13 |
60256386 |
1 |
1级太阳齿轮 |
SUN GEAR 1 |
4-211-14 |
14 |
60256387 |
3 |
套环 |
COLLAR 1 |
4-211-15 |
15 |
60256388 |
3 |
1级行星齿轮 |
PLANET GEAR 1 |
4-211-16 |
16 |
60256389 |
3 |
滚针轴承 |
NEEDLE BEARING |
4-211-17 |
17 |
60256390 |
3 |
止推垫片 |
THRUST WASHER 1 |
4-211-18 |
18 |
60256391 |
3 |
卡环 |
SNAP RING |
4-211-19 |
19 |
60256392 |
1 |
T形滚柱轴承 |
T/ROLLER BEARING |
4-211-20 |
20 |
60256393 |
1 |
油封 |
OIL SEAL |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-213-21 |
21 |
60256394 |
1 |
T形滚柱轴承 |
T/ROLLER BEARING |
4-213-22 |
22 |
60256395 |
2 |
锁紧环 |
LOCK COLLAR |
4-213-23 |
23 |
60256396 |
1 |
衬垫 |
SPACER |
4-213-24 |
24 |
60256397 |
1 |
尘封 |
DUST SEAL |
4-213-25 |
25 |
60256398 |
2 |
堵头 |
PLUG |
4-213-26 |
26 |
60256399 |
1 |
侧板 |
SIDE PLATE |
4-213-27 |
27 |
60256400 |
6 |
螺栓 |
BOLT |
4-213-28 |
28 |
60256401 |
3 |
止推垫片 |
THRUST WASHER 3 |
4-213-29 |
29 |
60256402 |
1 |
堵头 |
PLUG |
4-213-30 |
30 |
60266027 |
2 |
减速机总成维修包 |
Reducer assembly Repair kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

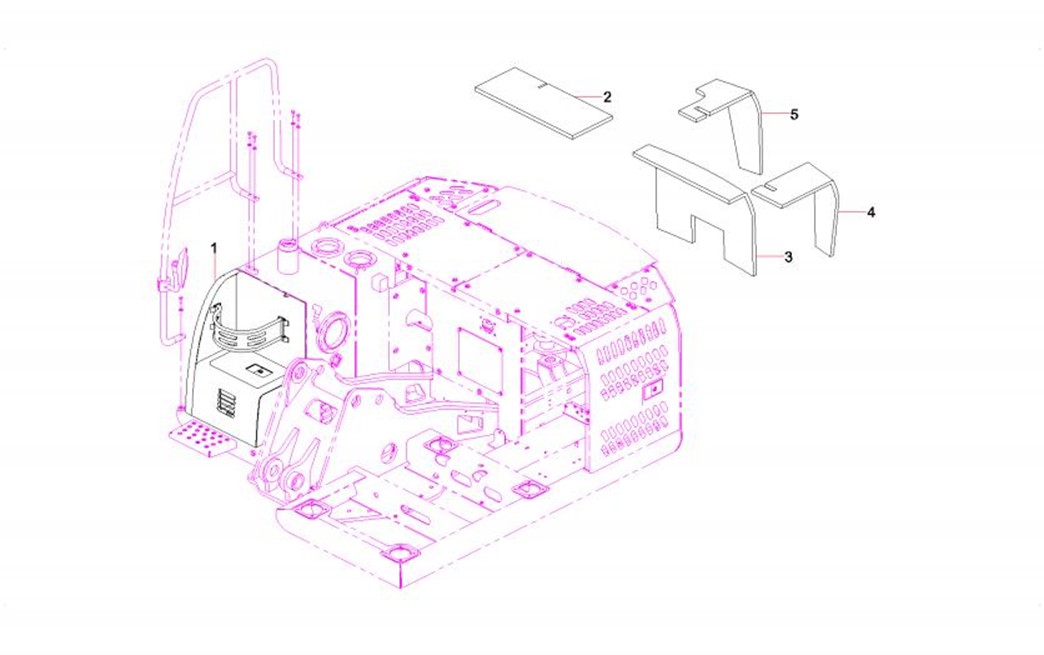

4-215-1 |
1 |
11047603 |
1 |
前机罩总成 |
Hood AS, engine |
4-215-2 |
2 |
11045589 |
1 |
海绵 |
Foam |
4-215-3 |
3 |
11045588 |
1 |
海绵 |
Foam |
4-215-4 |
4 |
11045590 |
1 |
海绵 |
Foam |
4-215-5 |
5 |
11045591 |
1 |
海绵 |
Foam |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

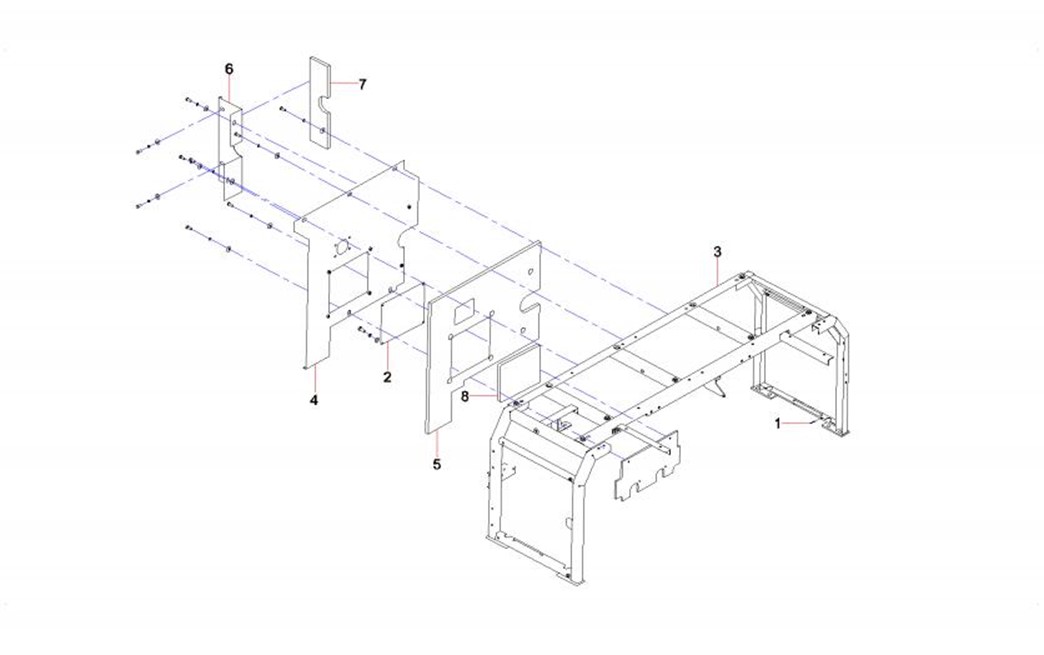

4-217-1 |
1 |
A210491000007 |
2 |
销 |
Pin 2.5×20GB91 |
4-217-2 |
2 |
10869540 |
1 |
封板 |
Plate, sealing |
4-217-3 |
3 |
11388650 |
1 |
支架总成 |
Bracket GP |
4-217-4 |
4 |
11045466 |
1 |
隔板 |
Plate, spacer |
4-217-5 |
5 |
11049185 |
1 |
隔板海绵 |
Foam |
4-217-6 |
6 |
11049186 |
1 |
小挡板 |
Baffle, small |
4-217-7 |
7 |
11141843 |
1 |
挡板海绵 |
Foam |
4-217-8 |
8 |
11049187 |
1 |
封板海绵 |
Sponge, sealing plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

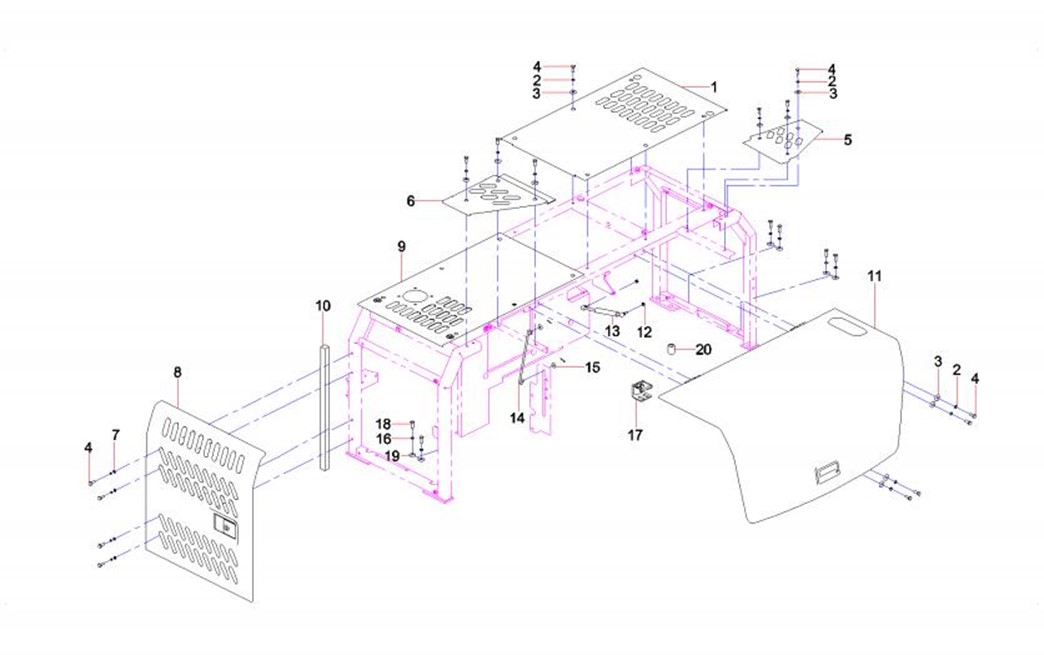

4-219-1 |
1 |
11394349 |
1 |
右盖板 |
Cover |
4-219-2 |
2 |
24000512 |
38 |
垫圈10GB93 达克锈 |
Washer |
4-219-3 |
3 |
60060546 |
35 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
4-219-4 |
4 |
A210111000018 |
38 |
螺栓 |
Bolt M10×25GB5783 |
4-219-5 |
5 |
11395081 |
1 |
右后盖板 |
Cover |
4-219-6 |
6 |
11394781 |
1 |
左后盖板组件 |
Coverplate AS |
4-219-7 |
7 |
24000637 |
5 |
垫圈10GB97.1 达克锈 |
Washer |
4-219-8 |
8 |
12795811 |
2 |
左门板组件 |
left door plate |
4-219-9 |
9 |
11394489 |
1 |
左盖板总成 |
Coverplate AS |
4-219-10 |
10 |
11452558 |
2 |
限位海绵 |
Foam |
4-219-11 |
11 |
11045593 |
1 |
后机罩总成 |
Cover AS |
4-219-12 |
12 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
4-219-13 |
13 |
60072847 |
1 |
气弹簧 |
Spring, air |
4-219-14 |
14 |
11045398 |
1 |
撑杆 |
Bar, support |
4-219-15 |
15 |
A210404000005 |
2 |
垫圈 |
Washer 8GB96.1 |
4-219-16 |
16 |
24000513 |
12 |
垫圈12GB93 达克锈 |
Washer |
4-219-17 |
17 |
11292833 |
1 |
锁扣总装 |
Lock catch AS |
4-219-18 |
18 |
A210111000203 |
12 |
螺栓 |
Bolt M12×35GB5783 10.9 |
4-219-19 |
19 |
60060548 |
12 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
4-219-20 |
20 |
A230102000054 |
2 |
热器弹性垫 |
Sleeve, spacer |
