SANY SY95C SY95C3I2S EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-221-1 |
1 |
11033231 |
1 |
黄油桶抱箍 |
Clamp, grease bucket |
4-221-2 |
2 |
10872433 |
1 |
工具箱盖 |
Cover, toolbox |
4-221-3 |
3 |
A210405000007 |
6 |
垫圈 |
Washer 8GB97.1 |
4-221-4 |
4 |
A210111000090 |
6 |
螺栓 |
Bolt M8×25GB5783 |
4-221-5 |
5 |
11044574 |
1 |
工具箱 |
Toolbox |
4-221-6 |
6 |
A210401000017 |
6 |
垫圈 |
Washer 8GB93 |
4-221-7 |
7 |
11045382 |
1 |
灯罩 |
Shade, lamp |
4-221-8 |
8 |
10911866 |
4 |
固定卡座 |
Anchor, clamp |
4-221-9 |
9 |
11129352 |
1 |
密封条 |
Strip, sealing |
4-221-10 |
10 |
A210307000016 |
4 |
螺母 |
Nut M6GB6170 |
4-221-11 |
11 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
4-221-12 |
12 |
A222200000012 |
1 |
门锁 |
Lock, door |

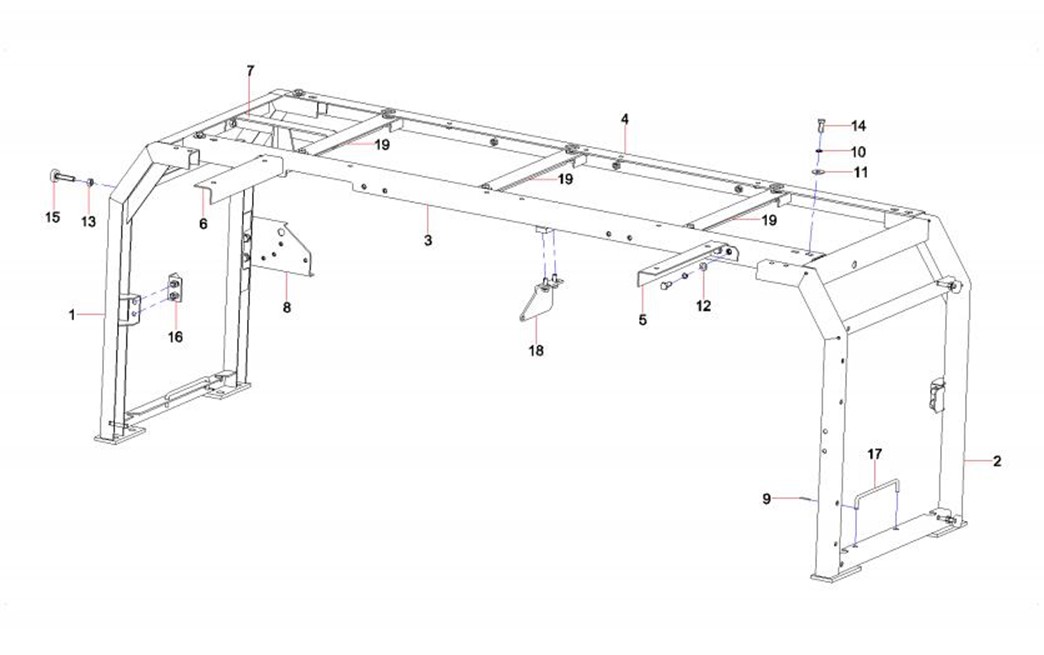

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-223-1 |
1 |
11382080 |
1 |
左门支架 |
Bracket,door,left |
4-223-2 |
2 |
11385272 |
1 |
左门支架 |
Bracket,door,left |
4-223-3 |
3 |
11388312 |
1 |
U型架 |
U-bracket |
4-223-4 |
4 |
11388315 |
1 |
横架 |
Frame,horizontal |
4-223-5 |
5 |
11388521 |
1 |
后支架一总成 |
Bracket GP,rear |
4-223-6 |
6 |
11388550 |
1 |
后支架二总成 |
Bracket GP,rear |
4-223-7 |
7 |
11388509 |
1 |
空滤安装架 |
Bracket,mounting,air filter |
4-223-8 |
8 |
11399229 |
1 |
安装板组件 |
Plate GP,installation |
4-223-9 |
9 |
A210491000007 |
2 |
销 |
Pin 2.5×20GB91 |
4-223-10 |
10 |
24000512 |
24 |
垫圈10GB93 达克锈 |
Washer |
4-223-11 |
11 |
60060546 |
12 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
4-223-12 |
12 |
24000637 |
12 |
垫圈10GB97.1 达克锈 |
Washer |
4-223-13 |
13 |
A210307000017 |
4 |
螺母 |
Nut M10GB6170 |
4-223-14 |
14 |
A210111000018 |
24 |
螺栓 |
Bolt M10×25GB5783 |
4-223-15 |
15 |
A810502019056 |
4 |
定位螺钉 |
Setscrew |
4-223-16 |
16 |
10869554 |
2 |
锁卡板 |
Plate – Lock |
4-223-17 |
17 |
11020728 |
2 |
风钩 |
Catch |
4-223-18 |
18 |
11398921 |
1 |
气弹簧支架 |
Bracket,spring,air |
4-223-19 |
19 |
11388489 |
3 |
右连接板 |
right join plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-225-1 |
1 |
A210405000004 |
38 |
垫圈 |
Washer 4GB97.1 |
4-225-2 |
2 |
A222200000012 |
1 |
门锁 |
Lock, door |
4-225-3 |
3 |
A210307000014 |
38 |
螺母 |
Nut M4GB6170 |
4-225-4 |
4 |
A210401000013 |
38 |
垫圈 |
Washer 4GB93 |
4-225-5 |
5 |
11817218 |
4 |
防松螺母 |
Nut |
4-225-6 |
6 |
11046793 |
1 |
防尘网 |
Screen,dustproof |
4-225-7 |
7 |
11817247 |
4 |
固定卡座 |
Anchor, clamp |
4-225-8 |
8 |
A210405000005 |
4 |
垫圈 |
Washer 5GB97.1 |
4-225-9 |
9 |
12795812 |
1 |
左门板焊接件 |
left door weldSY85C1K2S.1.6.7.1 |
4-225-10 |
10 |
11046644 |
2 |
防尘网 |
Screen,dustproof |

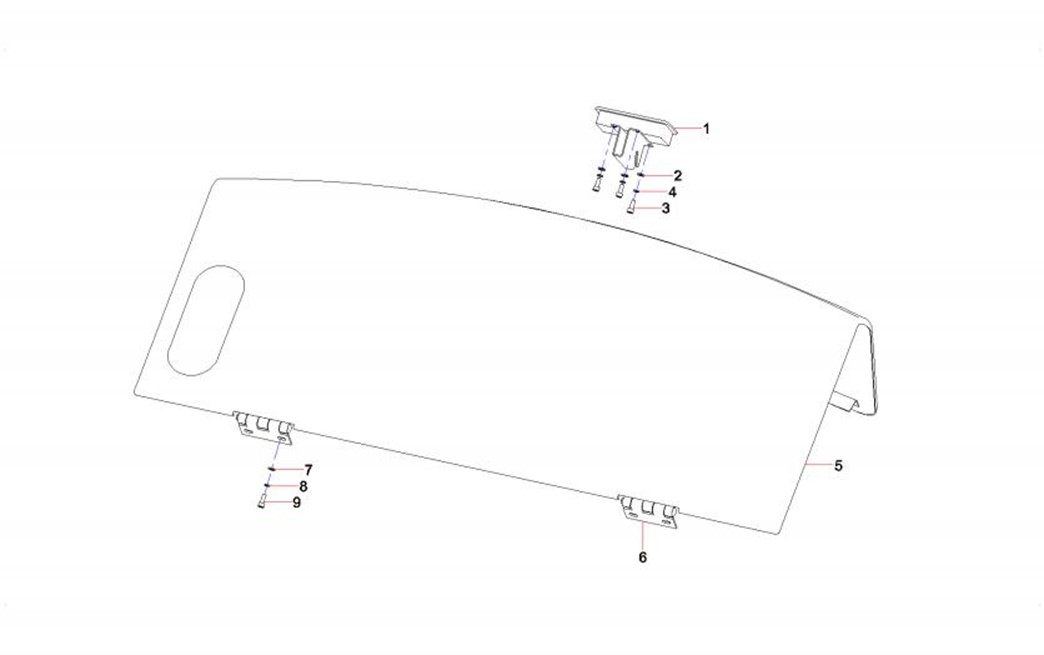

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-227-1 |
1 |
A222200000103 |
1 |
机罩锁 |
Lock, engine hood |
4-227-2 |
2 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
4-227-3 |
3 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
4-227-4 |
4 |
A210401000016 |
4 |
垫圈 |
Washer 6GB93 |
4-227-5 |
5 |
11045481 |
1 |
后机罩组件 |
Cover AS |
4-227-6 |
6 |
11127821 |
2 |
后机罩铰链 |
Hinge |
4-227-7 |
7 |
A210405000011 |
4 |
垫圈 |
Washer 10GB97.1 |
4-227-8 |
8 |
A210401000001 |
4 |
垫圈 |
Washer 10GB93 |
4-227-9 |
9 |
A210111000125 |
4 |
螺栓 |
Bolt M10×16GB5783 |

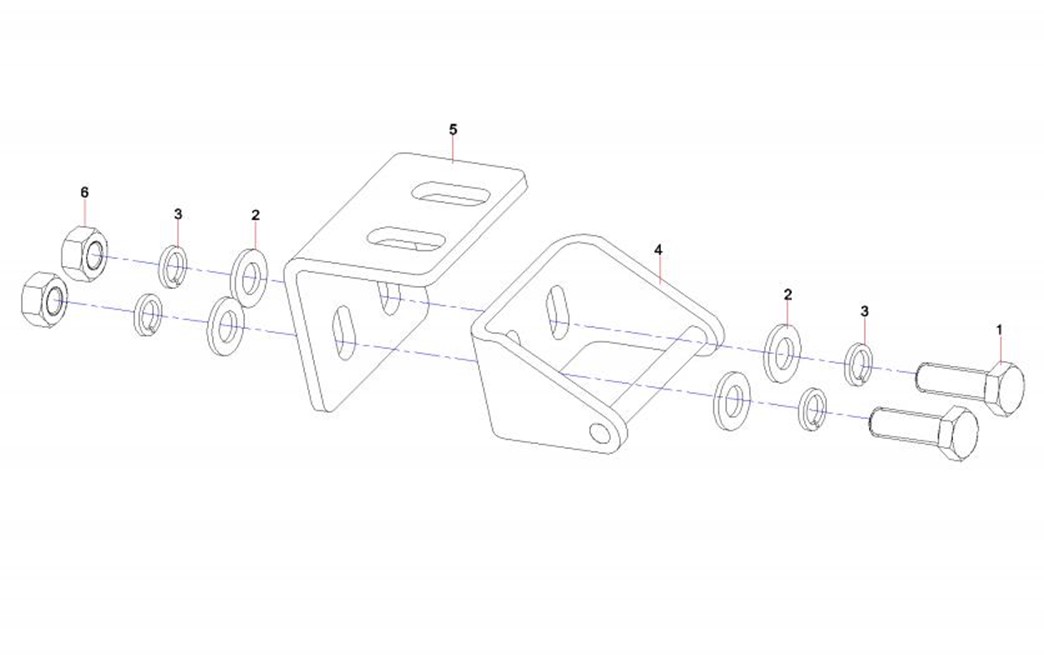

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-229-1 |
1 |
A210111000024 |
2 |
螺栓 |
Bolt M10×30GB5783 10.9 |
4-229-2 |
2 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
4-229-3 |
3 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
4-229-4 |
4 |
11262199 |
1 |
扣总成 |
Catch As – Lock |
4-229-5 |
5 |
11291962 |
1 |
锁扣弯板 |
Plate,bent,lock |
4-229-6 |
6 |
A210307000017 |
2 |
螺母 |
Nut M10GB6170 |
