SANY SY95C SY95C3I2S EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-231-1 |
1 |
12305709 |
1 |
配重主体 |
main counterweight |
4-231-2 |
2 |
11047090 |
1 |
密封条 |
Strip, sealing |
4-231-3 |
3 |
11047086 |
2 |
橡胶螺塞 |
Plug, rubber |
4-231-4 |
4 |
11664456 |
3 |
调整垫片 |
Shim, adjusting |
4-231-5 |
5 |
11664457 |
3 |
调整垫片 |
Shim, adjusting |
4-231-6 |
6 |
12258700 |
1 |
配重海绵 |
counterweight |
4-231-7 |
7 |
12258722 |
1 |
配重海绵 |
counterweight |
4-231-8 |
8 |
A210110000187 |
3 |
螺栓M30×220GB5782 10.9级 |
Bolt M30×220GB5782 10.9 |
4-231-9 |
9 |
A210444000003 |
3 |
垫圈 |
Washer 30GB1230 |
4-231-10 |
10 |
12258468 |
1 |
左端封板海绵 |
Left end sealing board |
4-231-11 |
11 |
12258464 |
1 |
右端封板海绵 |
Right end sealing board |
4-231-12 |
12 |
11455658 |
1 |
继电器安装板 |
Plate, mounting, relay |
4-231-13 |
13 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
4-231-14 |
14 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |

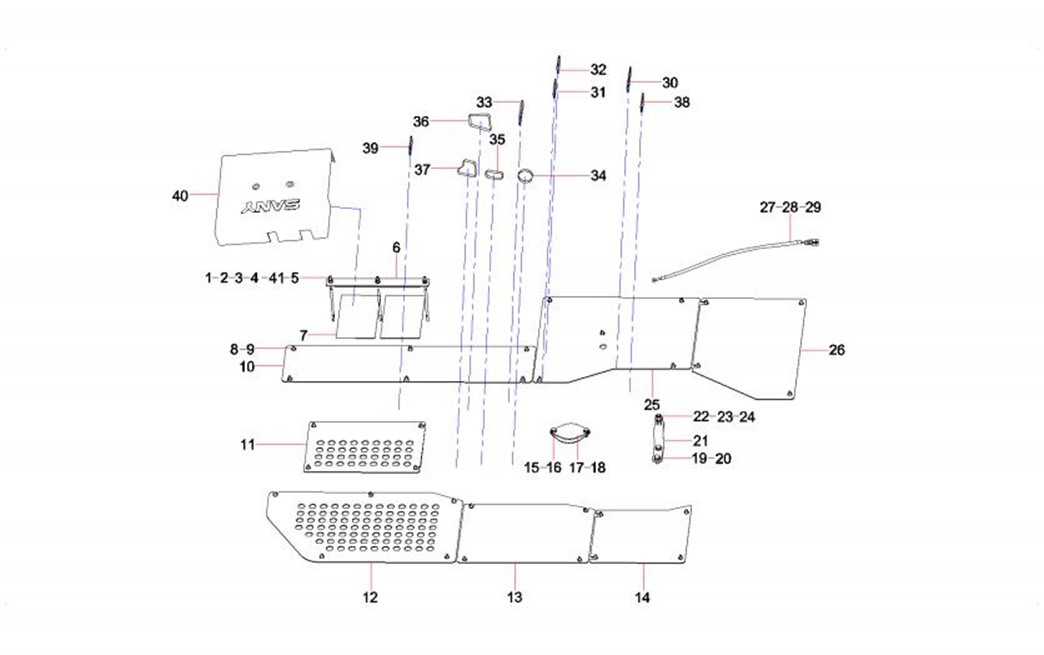

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-233-1 |
1 |
A820301015908 |
4 |
双头螺柱 |
Stud |
4-233-2 |
2 |
A210307000017 |
8 |
螺母 |
Nut M10GB6170 |
4-233-3 |
3 |
24000637 |
3 |
垫圈10GB97.1 达克锈 |
Washer |
4-233-4 |
4 |
24000512 |
3 |
垫圈10GB93 达克锈 |
Washer |
4-233-5 |
5 |
60060565 |
2 |
垫圈8GB96.1 达克锈 |
Washer |
4-233-6 |
6 |
11587179 |
1 |
电瓶压板 |
Plate, pressure, battery |
4-233-7 |
7 |
10839083 |
2 |
蓄电池胶垫 |
Cushion, battery |
4-233-8 |
8 |
A210111000011 |
34 |
螺栓 |
Bolt M10×20GB5783 |
4-233-9 |
9 |
60060546 |
31 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
4-233-10 |
10 |
11048250 |
1 |
右后封板 |
Plate, sealing |
4-233-11 |
11 |
11048254 |
1 |
后封板 |
Plate, sealing |
4-233-12 |
12 |
11048253 |
1 |
左后封板 |
Plate, sealing |
4-233-13 |
13 |
11048252 |
1 |
左中封板 |
Plate, sealing |
4-233-14 |
14 |
11048251 |
1 |
左前封板 |
Plate, sealing |
4-233-15 |
15 |
A210111000038 |
2 |
螺栓 |
Bolt M12×30GB5783 |
4-233-16 |
16 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
4-233-17 |
17 |
11048255 |
1 |
盖 |
Cover |
4-233-18 |
18 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
4-233-19 |
19 |
A210111000205 |
2 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
4-233-20 |
20 |
60238781 |
2 |
垫圈14GB97.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-235-21 |
21 |
11164042 |
1 |
止动板 |
Plate, retaining |
4-235-22 |
22 |
A311141609016 |
1 |
螺栓M16×90GB5782 10.9级 |
Bolt M16×90GB5782 Grade 10.9 |
4-235-23 |
23 |
A210307000028 |
1 |
螺母 |
Nut M16GB617010 |
4-235-24 |
24 |
A210491000118 |
2 |
垫圈 |
Washer 16GB1230 |
4-235-25 |
25 |
11048249 |
1 |
右中封板 |
Plate, sealing |
4-235-26 |
26 |
11048247 |
1 |
右前封板 |
Plate, sealing |
4-235-27 |
27 |
A820205000858 |
2 |
管接头 |
Connector |
4-235-28 |
28 |
B230103003046 |
1 |
胶管 |
Hose |
4-235-29 |
29 |
A210804000002 |
1 |
油杯 |
Cup, oil |
4-235-30 |
30 |
11138150 |
1 |
橡胶护圈 |
Grommet |
4-235-31 |
31 |
11138271 |
2 |
橡胶护圈 |
Grommet |
4-235-32 |
32 |
11138536 |
1 |
橡胶护圈 |
Grommet |
4-235-33 |
33 |
11138550 |
1 |
橡胶护圈 |
Grommet |
4-235-34 |
34 |
11138556 |
1 |
橡胶护圈 |
Grommet |
4-235-35 |
35 |
11138560 |
1 |
橡胶护圈 |
Grommet |
4-235-36 |
36 |
11138561 |
1 |
橡胶护圈 |
Grommet |
4-235-37 |
37 |
11138562 |
1 |
橡胶护圈 |
Grommet |
4-235-38 |
38 |
11133805 |
1 |
护套 |
Sheath |
4-235-39 |
39 |
11642996 |
2 |
橡胶护圈 |
Grommet |
4-235-40 |
40 |
11685533 |
1 |
电瓶罩 |
Cover, battery |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-237-41 |
41 |
A210111000092 |
2 |
螺栓 |
Bolt M8×35GB5783 |

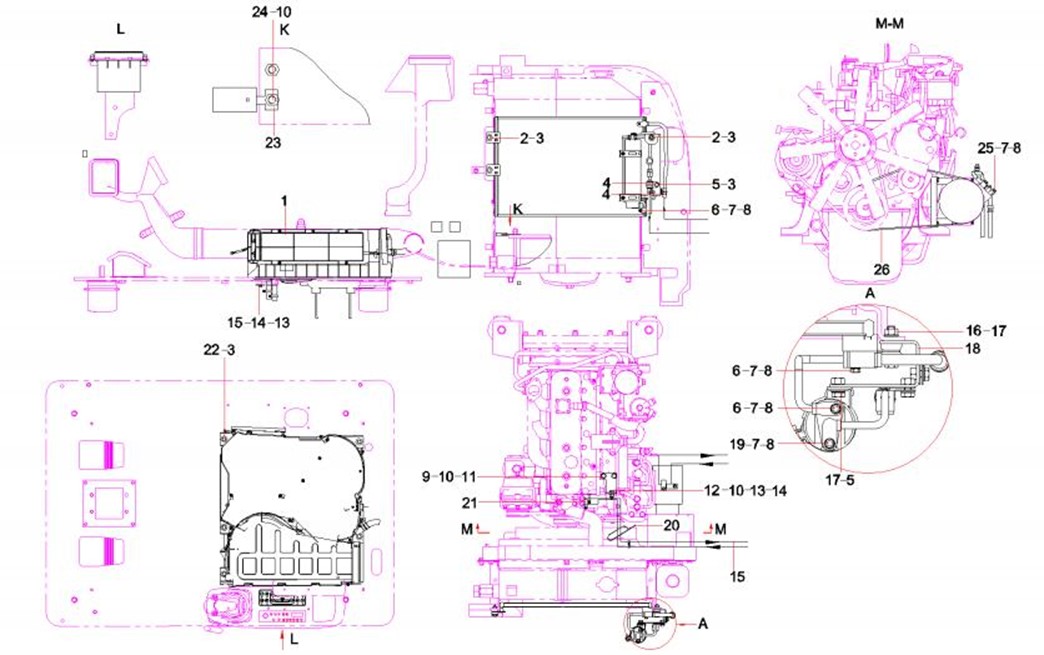

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-239-1 |
1 |
60030339 |
1 |
小挖7T空调系统 |
Air conditioning system |
4-239-2 |
2 |
A210111000092 |
4 |
螺栓 |
Bolt M8×35GB5783 |
4-239-3 |
3 |
60060565 |
11 |
垫圈8GB96.1 达克锈 |
Washer |
4-239-4 |
4 |
60086354 |
2 |
线束固定夹 |
Clamp, harness |
4-239-5 |
5 |
A210111000342 |
4 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
4-239-6 |
6 |
A210111000082 |
3 |
螺栓 |
Bolt M6×30GB5783 |
4-239-7 |
7 |
60060564 |
7 |
垫圈6GB93 达克锈 |
Washer |
4-239-8 |
8 |
24000632 |
7 |
垫圈6GB97.1 达克锈 |
Washer |
4-239-9 |
9 |
60122059 |
2 |
螺栓M10×1.25×25GB5786 10.9 |
Bolt |
4-239-10 |
10 |
24000637 |
5 |
垫圈10GB97.1 达克锈 |
Washer |
4-239-11 |
11 |
12233106 |
1 |
固定板 |
Plate, fixed |
4-239-12 |
12 |
A210111000012 |
1 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
4-239-13 |
13 |
A210307000036 |
1 |
螺母 |
Nut M10GB6170 10 |
4-239-14 |
14 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |
4-239-15 |
15 |
11132134 |
2 |
水管 |
Pipe, water |
4-239-16 |
16 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
4-239-17 |
17 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
4-239-18 |
18 |
11084177 |
1 |
电装储液罐支架 |
Bracket, reservoir |
4-239-19 |
19 |
A210111000081 |
2 |
螺栓 |
Bolt M6×25GB5783 |
4-239-20 |
20 |
A239900000065 |
5 |
尼龙扎带 |
Strap, nylon |
