SANY SY95C SY95C3I2S EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-241-21 |
21 |
60166393 |
4 |
单联管夹 |
Clamp, pipe |
4-241-22 |
22 |
A210111000090 |
5 |
螺栓 |
Bolt M8×25GB5783 |
4-241-23 |
23 |
11423740 |
1 |
支架 |
Bracket |
4-241-24 |
24 |
A210111000195 |
1 |
螺栓 |
Bolt M10×16GB5783 10.9 |
4-241-25 |
25 |
A210111000083 |
2 |
螺栓 |
Bolt M6×35GB5783 |
4-241-26 |
26 |
11095072 |
1 |
10S15L压缩机安装 |
Mounting GP, compressor |

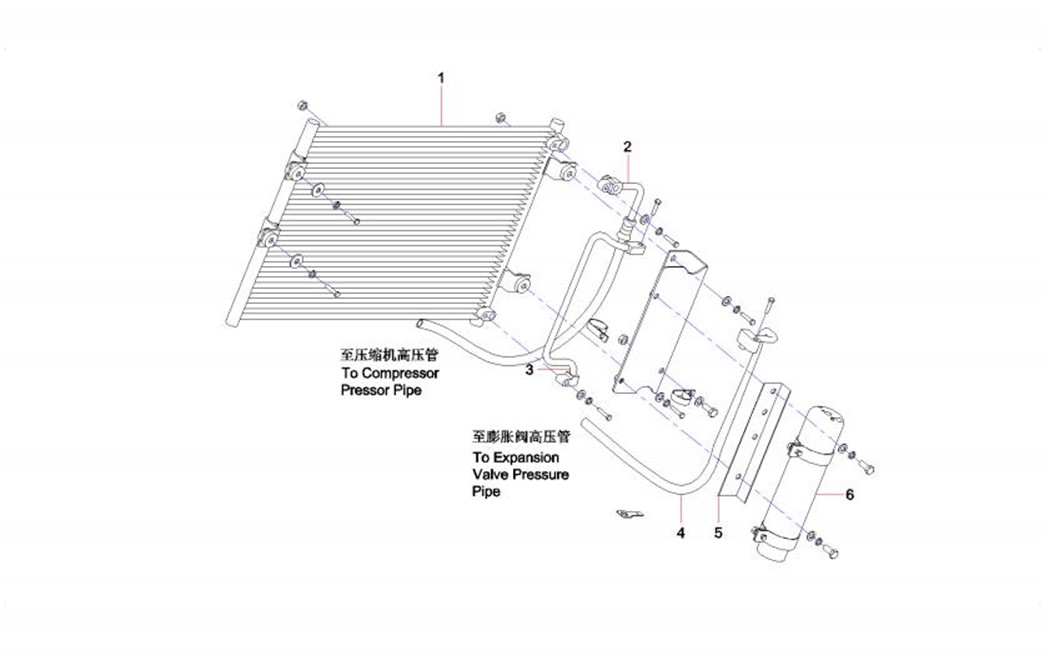

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-243-1 |
1 |
A220700000028 |
1 |
冷凝器总成 |
Assembly, condenser |
4-243-2 |
2 |
60001232 |
1 |
排气胶管 |
Hose, exhaust |
4-243-3 |
3 |
60030341 |
1 |
冷-储软管总成 |
Hose AS, condenser to dehydrator |
4-243-4 |
4 |
60266971 |
1 |
储-蒸胶管 |
Reservior-HVAC Hose |
4-243-5 |
5 |
A229900008784 |
1 |
储液器支架 |
Support, container, liquid storage |
4-243-6 |
6 |
B229900005141 |
1 |
储液器 |
Container, liquid storage |

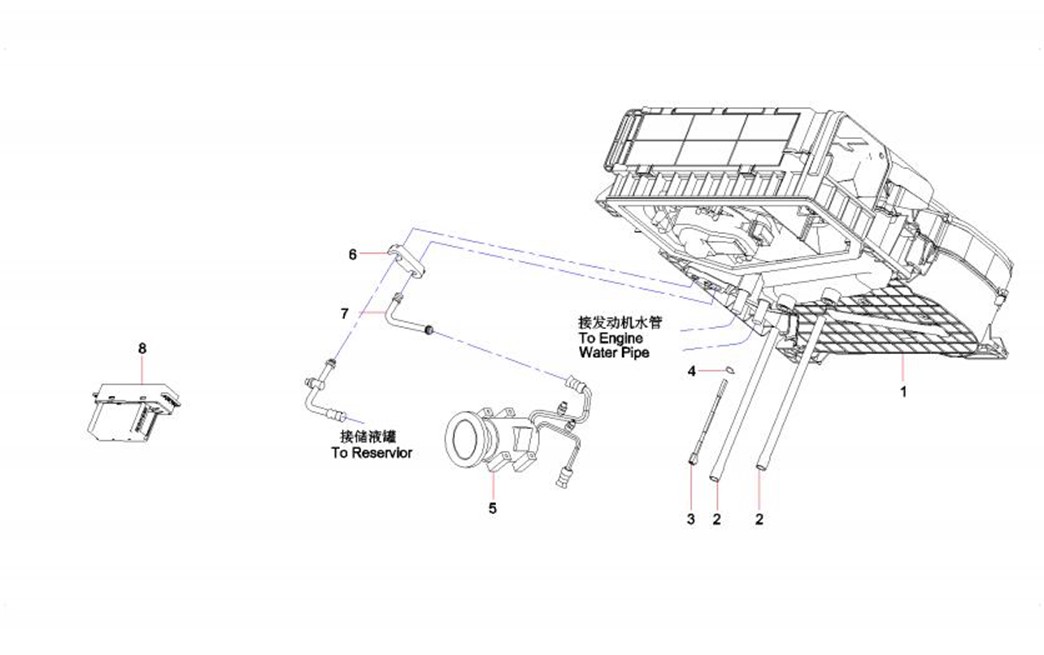

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-245-1 |
1 |
60030991 |
1 |
蒸发器 |
Evaporator AS |
4-245-2 |
2 |
A229900009481 |
2 |
排水管 |
Pipe, drainage |
4-245-3 |
3 |
60033039 |
1 |
水温传感器 |
Sensor, water temperature |
4-245-4 |
4 |
A239900000066 |
1 |
尼龙扎带 |
Strap, nylon (black) |
4-245-5 |
5 |
60030990 |
1 |
压缩机 |
Compressor AS |
4-245-6 |
6 |
60250668 |
1 |
压板接头 |
Connected plate |
4-245-7 |
7 |
60030343 |
1 |
蒸-压软管总成 |
Hose AS |
4-245-8 |
8 |
60247379 |
1 |
控制面板 |
CONTROL UNIT |

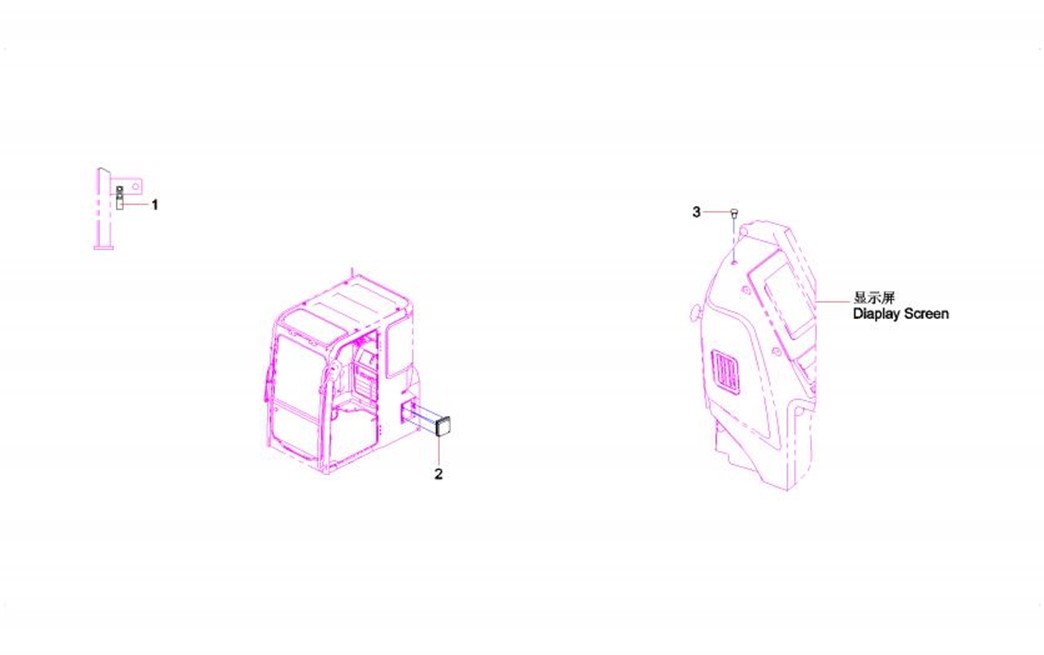

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-247-1 |
1 |
A240600000249 |
1 |
外气传感器 |
Sensor, fresh air |
4-247-2 |
2 |
60250669 |
1 |
外气过滤器 |
Filter |
4-247-3 |
3 |
B240600000334 |
1 |
日照传感器 |
Sensor, sunlight |

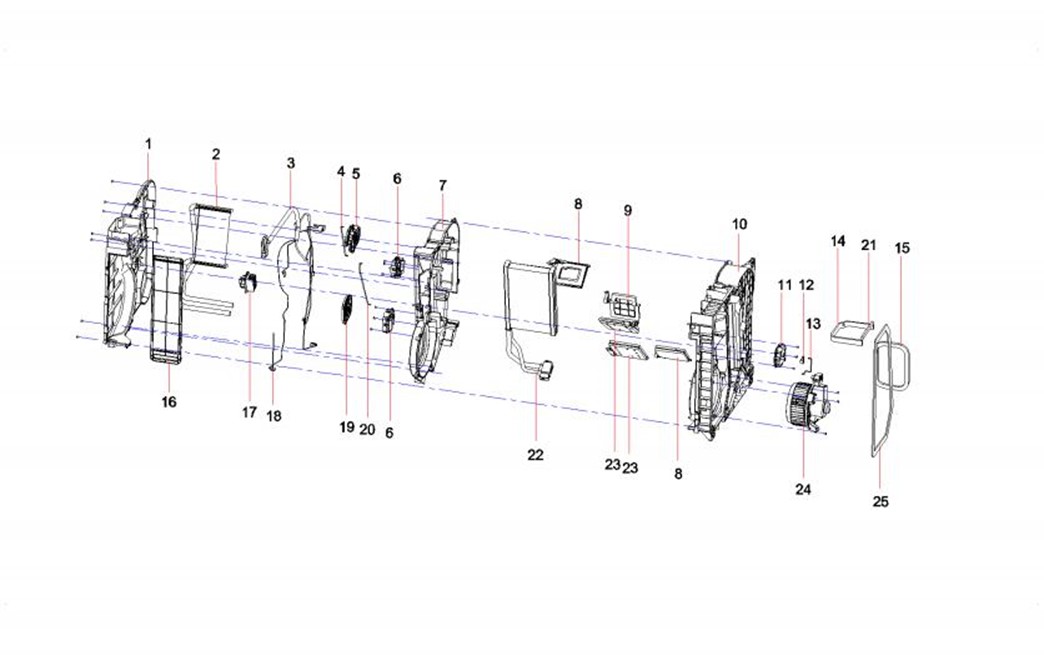

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-249-1 |
1 |
60088103 |
1 |
上壳体 |
Housing, upper |
4-249-2 |
2 |
60088086 |
1 |
暖风芯子总成 |
Core AS, heat |
4-249-3 |
3 |
60088108 |
1 |
线束 |
Harness |
4-249-4 |
4 |
60088081 |
1 |
杆 |
Rod |
4-249-5 |
5 |
60088085 |
1 |
控制盘 |
Board, control |
4-249-6 |
6 |
60049947 |
2 |
伺服电机总成 |
Motor AS, servo |
4-249-7 |
7 |
60088107 |
1 |
中壳体 |
Housing, middle |
4-249-8 |
8 |
60088078 |
2 |
风门 |
Door, air |
4-249-9 |
9 |
60088079 |
1 |
风门 |
Door, air |
4-249-10 |
10 |
60088104 |
1 |
下壳体 |
Housing, lower |
4-249-11 |
11 |
60049945 |
1 |
带附件伺服电机总成 |
Motor AS, servo |
4-249-12 |
12 |
60088096 |
1 |
连杆 |
Rod, connecting |
4-249-13 |
13 |
60088080 |
1 |
杆 |
Rod |
4-249-14 |
14 |
60088089 |
1 |
衬垫 |
Gasket |
4-249-15 |
15 |
60088091 |
1 |
衬垫 |
Gasket |
4-249-16 |
16 |
60088111 |
1 |
固定架 |
Bracket |
4-249-17 |
17 |
60088083 |
1 |
功率放大器 |
Amplifier |
4-249-18 |
18 |
60088110 |
1 |
热敏电阻 |
Thermistor |
4-249-19 |
19 |
60088084 |
1 |
控制盘 |
Board, control |
4-249-20 |
20 |
60088082 |
1 |
杆 |
Rod |
