SANY SY95C SY95C3I2S EXCAVATOR parts catalog 36
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-251-21 |
21 |
60088090 |
1 |
衬垫 |
Gasket |
4-251-22 |
22 |
60088105 |
1 |
蒸发器芯子总成 |
Core AS, evaporator |
4-251-23 |
23 |
60088077 |
2 |
风门 |
Door, air |
4-251-24 |
24 |
60088088 |
1 |
马达总成 |
Motor AS |
4-251-25 |
25 |
60088092 |
1 |
衬垫 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

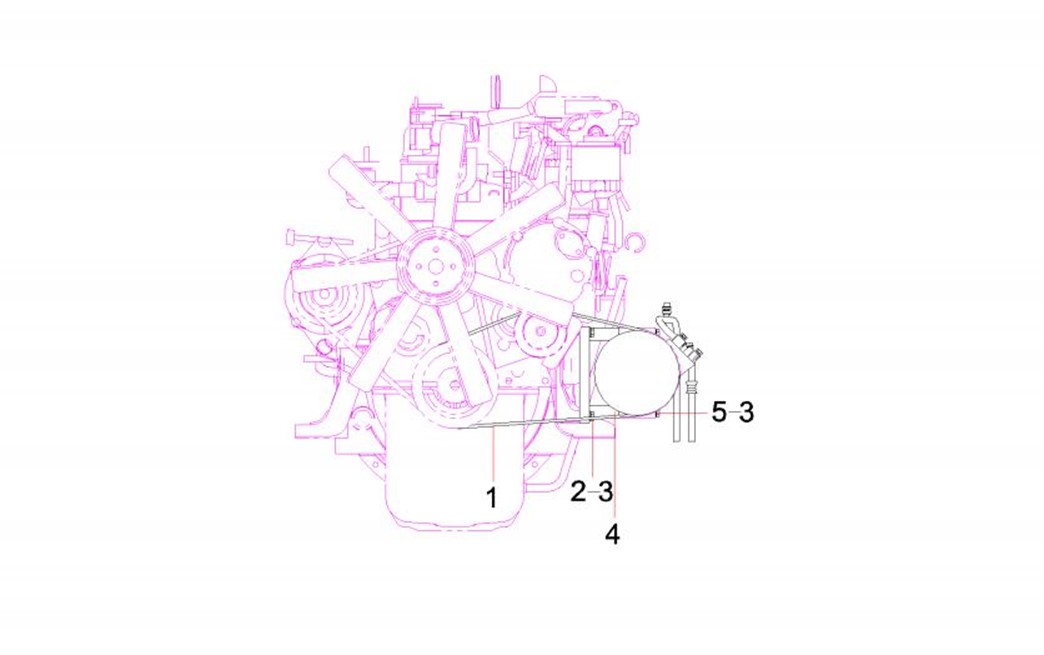

4-253-1 |
1 |
60037214 |
1 |
V带 |
Triangular Belt |
4-253-2 |
2 |
A210111000293 |
4 |
螺栓 |
Bolt M8×30GB5783 10.9 |
4-253-3 |
3 |
24000633 |
8 |
垫圈8GB97.1 达克锈 |
Washer |
4-253-4 |
4 |
11093804 |
1 |
10S15L压缩机支架 |
Bracket, compressor |
4-253-5 |
5 |
A210111000097 |
4 |
螺栓 |
Bolt M8×80GB5783 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

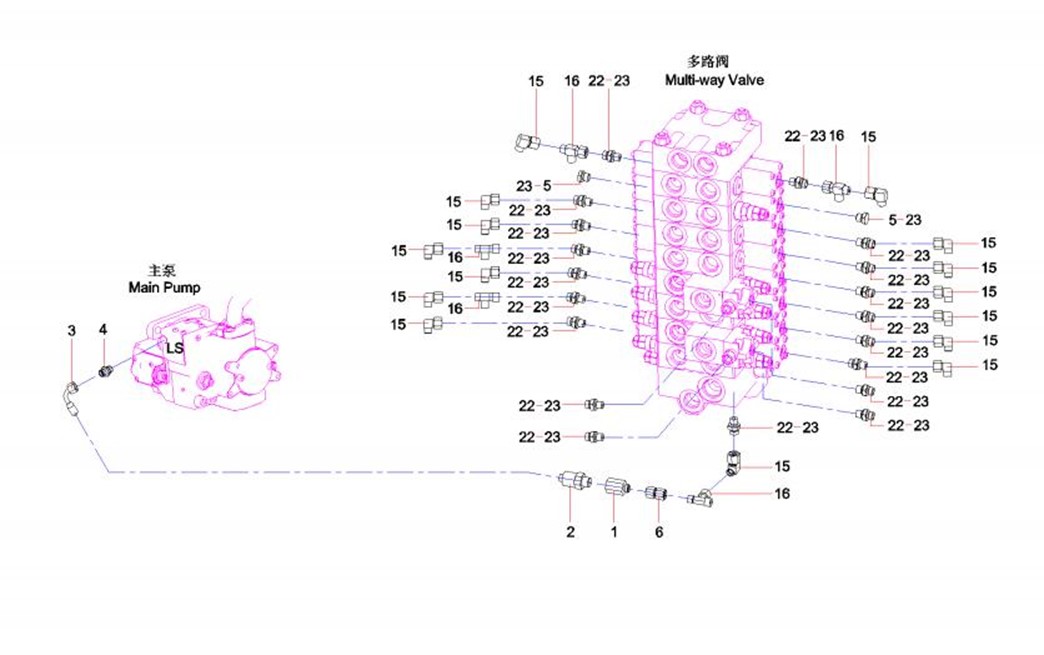

4-255-1 |
1 |
B210780001384 |
1 |
螺塞 |
Plug, screw |
4-255-2 |
2 |
B230103000074 |
2 |
胶管 |
Hose,rubber |
4-255-3 |
3 |
B210780000176 |
6 |
管接头 |
Connector, pipe |
4-255-4 |
4 |
B210780000025 |
1 |
管接头 |
Connector, pipe |
4-255-5 |
5 |
B210780000017 |
1 |
管接头 |
Connector, pipe |
4-255-6 |
6 |
B210780000043 |
1 |
管接头 |
Connector, pipe |
4-255-7 |
7 |
B210780000421 |
1 |
管接头 |
Connector, pipe |
4-255-8 |
8 |
A210111000342 |
8 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
4-255-9 |
9 |
24000511 |
8 |
垫圈8GB93 达克锈 |
Washer |
4-255-10 |
10 |
11166069 |
1 |
安装支架 |
Bracket |
4-255-11 |
11 |
23000066 |
8 |
螺钉 |
Screw M10×25GB70.1 10.9 |
4-255-12 |
12 |
24000512 |
12 |
垫圈10GB93 达克锈 |
Washer |
4-255-13 |
13 |
B210780000164 |
2 |
螺塞 |
Plug, screw |
4-255-14 |
14 |
B210770000002 |
2 |
测压接头 |
Pressure-measuring Connector |
4-255-15 |
15 |
B210780000418 |
28 |
管接头 |
Connector, pipe |
4-255-16 |
16 |
B210780000170 |
8 |
管接头 |
Connector, pipe |
4-255-17 |
17 |
B210780000024 |
3 |
直角组合接头 |
Connector, pipe |
4-255-18 |
18 |
B210780000847 |
1 |
管接头 |
Connector, pipe |
4-255-19 |
19 |
B220400000388 |
1 |
油源控制阀 |
Valve, oil source control |
4-255-20 |
20 |
60049162 |
1 |
压油过滤器 |
Filter, tube-type |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

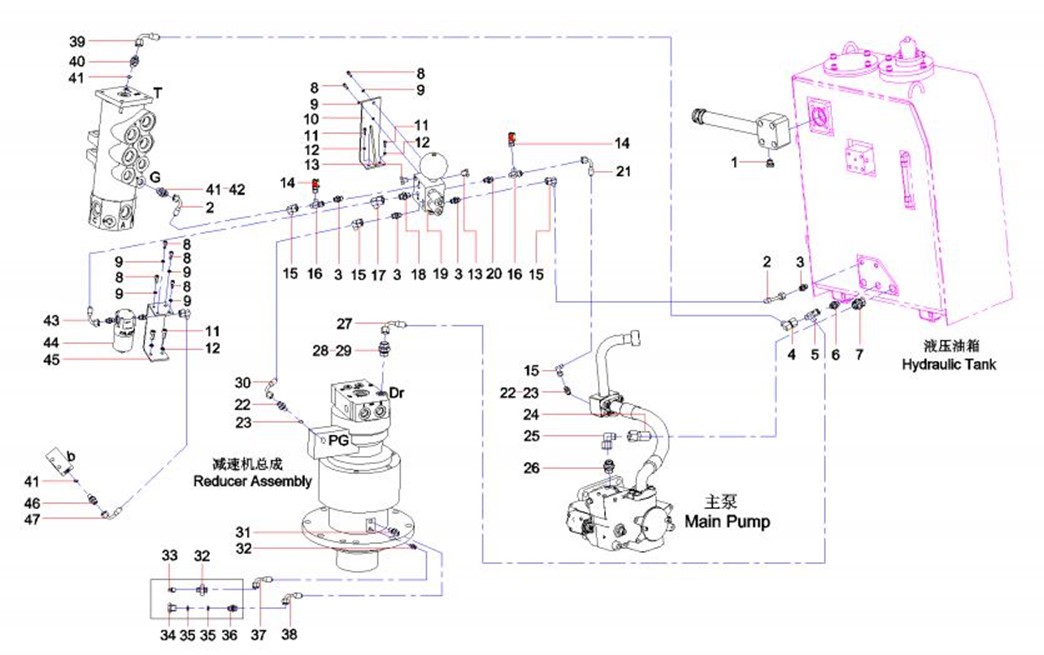

4-257-21 |
21 |
B230103003777 |
1 |
胶管 |
Hose, rubber |
4-257-22 |
22 |
21002815 |
40 |
管接头 |
Pipe connector |
4-257-23 |
23 |
B230101000047 |
40 |
O形圈 |
O-ring |
4-257-24 |
24 |
21022090 |
1 |
胶管 |
Hose, rubber |
4-257-25 |
25 |
B210780000028 |
1 |
管接头 |
Connector, pipe |
4-257-26 |
26 |
A820205002449 |
1 |
管接头 |
Connector |
4-257-27 |
27 |
B230103000051 |
1 |
胶管 |
Hose, rubber |
4-257-28 |
28 |
10547803 |
1 |
G3/8-M22-L65接头 |
Connector |
4-257-29 |
29 |
B230101000049 |
1 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
4-257-30 |
30 |
21025907 |
1 |
胶管 |
Hose |
4-257-31 |
31 |
10408086 |
1 |
过渡接头 |
Connector |
4-257-32 |
32 |
11325808 |
2 |
管接头 |
Connector |
4-257-33 |
33 |
A210804000002 |
1 |
油杯 |
Cup, oil |
4-257-34 |
34 |
A820205001027 |
1 |
M20堵头 |
Plug |
4-257-35 |
35 |
A230101000243 |
2 |
O形圈 |
O-ring 16.7×3.5JISB2401 |
4-257-36 |
36 |
A820205000838 |
1 |
接头 |
Connector |
4-257-37 |
37 |
21053860 |
1 |
胶管 |
Hose |
4-257-38 |
38 |
B230103000712 |
1 |
胶管 |
Hose, rubber |
4-257-39 |
39 |
B230103000692 |
1 |
胶管 |
Hose, rubber |
4-257-40 |
40 |
A820205001147 |
1 |
管接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-259-41 |
41 |
A230101000247 |
12 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
4-259-42 |
42 |
21002840 |
9 |
管接头 |
Fitting, pipe |
4-259-43 |
43 |
B230103004058 |
1 |
胶管 |
Hose, rubber |
4-259-44 |
44 |
B229900000063 |
1 |
液压油过滤器 |
Filter, oil |
4-259-45 |
45 |
11210747 |
1 |
过滤器安装板 |
Plate, mounting, filter |
4-259-46 |
46 |
A820205000894 |
2 |
接头 |
Connector |
4-259-47 |
47 |
B230103003140 |
1 |
胶管 |
Hose, rubber |
