SANY SY95C SY95C3I2S EXCAVATOR parts catalog 37

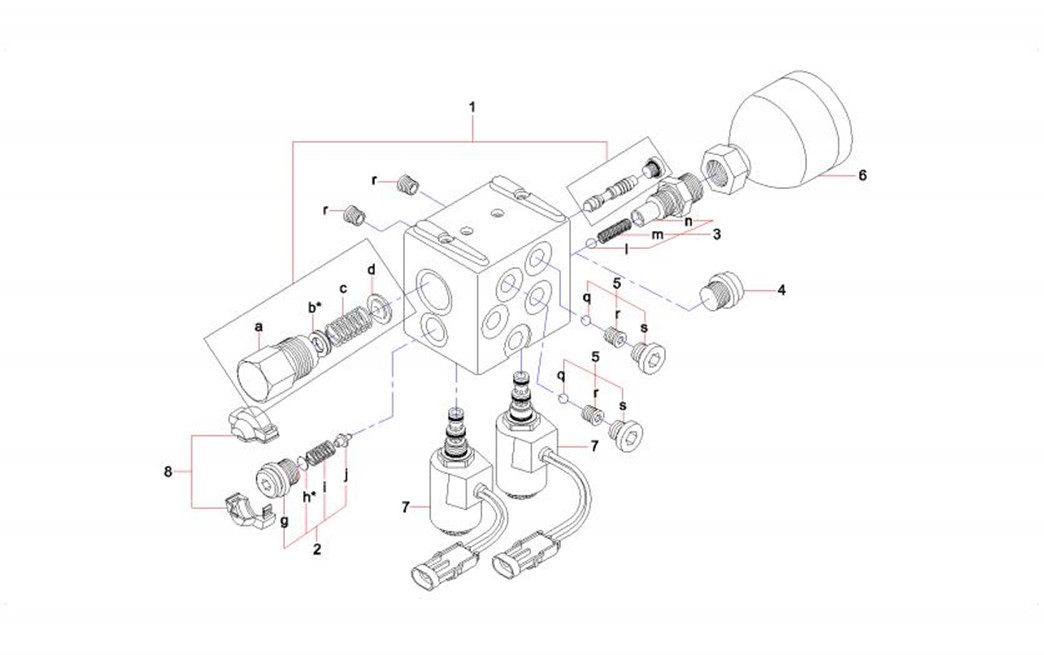

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-261-1 |
1 |
A820205001061 |
1 |
负流量传感器接头 |
Coupler, sensor, negative flow |
4-261-2 |
2 |
60114799 |
1 |
压力传感器 |
Sensor, pressure |
4-261-3 |
3 |
21026741 |
1 |
胶管 |
Hose, rubber |
4-261-4 |
4 |
B210780000142 |
1 |
管接头 |
Connector, pipe |
4-261-5 |
5 |
A820205001771 |
2 |
堵头 |
Plug |
4-261-6 |
6 |
B210780001045 |
2 |
管接头 |
Connector, pipe |
4-261-15 |
15 |
B210780000418 |
28 |
管接头 |
Connector, pipe |
4-261-16 |
16 |
B210780000170 |
8 |
管接头 |
Connector, pipe |
4-261-22 |
22 |
21002815 |
40 |
管接头 |
Pipe connector |
4-261-23 |
23 |
B230101000047 |
40 |
O形圈 |
O-ring |

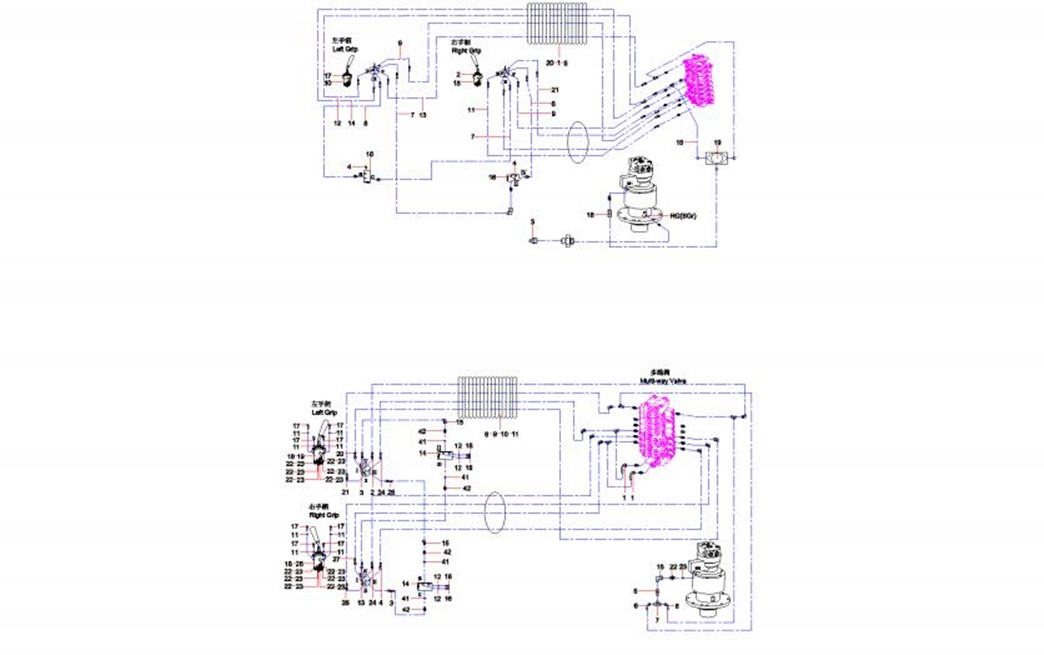

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-263-1 |
1 |
B230103000730 |
3 |
胶管 |
Hose, rubber |
4-263-2 |
2 |
B230103002113 |
1 |
胶管 |
Hose |
4-263-3 |
3 |
B230103003277 |
2 |
胶管 |
Hose, rubber |
4-263-4 |
4 |
A831211210000 |
1 |
胶管 |
Hose |
4-263-5 |
5 |
B230103000876 |
2 |
胶管 |
Hose, rubber |
4-263-6 |
6 |
B210780001045 |
2 |
管接头 |
Connector, pipe |
4-263-7 |
7 |
B220400000169 |
1 |
三通梭阀 |
Valve, shuttle, tee |
4-263-8 |
8 |
11082048 |
1 |
波纹管 |
Bellows |
4-263-9 |
9 |
A820601990304 |
1 |
法兰 |
Flange |
4-263-10 |
10 |
A210111000079 |
4 |
螺栓 |
Bolt M6×16GB5783 |
4-263-11 |
11 |
60060564 |
14 |
垫圈6GB93 达克锈 |
Washer |
4-263-12 |
12 |
24000512 |
12 |
垫圈10GB93 达克锈 |
Washer |
4-263-13 |
13 |
A831211082000 |
1 |
胶管 |
Hose |
4-263-14 |
14 |
A820199003418 |
2 |
PT块 |
Block, PT |
4-263-15 |
15 |
B210780000418 |
28 |
管接头 |
Connector, pipe |
4-263-16 |
16 |
A210204000355 |
4 |
螺钉M10×40GB70.1 10.9级 |
Screw M10×40GB70.1 10.9 |
4-263-17 |
17 |
60225750 |
2 |
先导阀 |
Pilot-control Valve |
4-263-18 |
18 |
A210204000130 |
10 |
螺钉 |
Screw M6×16GB70.1 |
4-263-19 |
19 |
10585259 |
1 |
左手柄总装 |
Joystick AS, left |
4-263-20 |
20 |
B230103001358 |
1 |
胶管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-265-21 |
21 |
B230103005492 |
1 |
胶管 |
Hose |
4-265-22 |
22 |
21002815 |
40 |
管接头 |
Pipe connector |
4-265-23 |
23 |
B230101000047 |
40 |
O形圈 |
O-ring |
4-265-24 |
24 |
21027341 |
2 |
胶管 |
Hose |
4-265-25 |
25 |
B230103004256 |
1 |
胶管 |
Hose |
4-265-26 |
26 |
10585261 |
1 |
右手柄总装 |
Joystick AS, right |
4-265-27 |
27 |
B230103005490 |
2 |
胶管 |
Hose |
4-265-28 |
28 |
B230103001375 |
1 |
胶管 |
Hose |
4-265-41 |
41 |
A230101000247 |
12 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
4-265-42 |
42 |
21002840 |
9 |
管接头 |
Fitting, pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

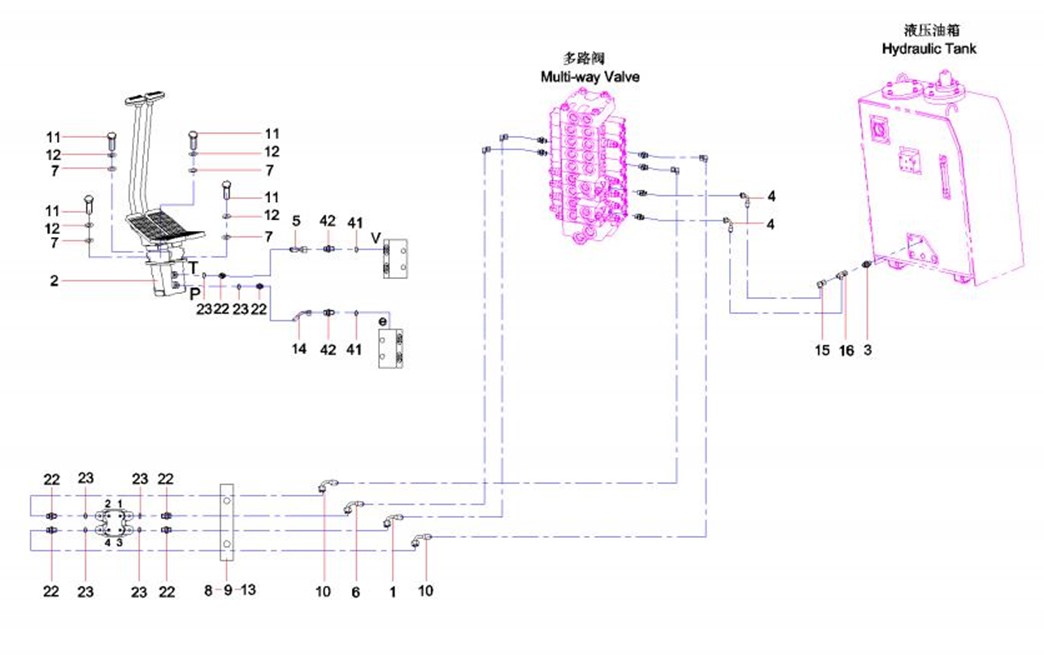

4-267-1 |
1 |
B230103000939 |
1 |
胶管 |
Hose |
4-267-2 |
2 |
60227366 |
1 |
先导阀PVD8P6021(脚踏) |
Pilot-control Valve |
4-267-3 |
3 |
B210780000176 |
6 |
管接头 |
Connector, pipe |
4-267-4 |
4 |
B230103002040 |
2 |
胶管 |
Hose, rubber |
4-267-5 |
5 |
B230103000811 |
1 |
胶管 |
Hose, rubber |
4-267-6 |
6 |
B230103005511 |
1 |
胶管 |
Hose |
4-267-7 |
7 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
4-267-8 |
8 |
A210111000342 |
8 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
4-267-9 |
9 |
24000511 |
8 |
垫圈8GB93 达克锈 |
Washer |
4-267-11 |
11 |
23000066 |
8 |
螺钉 |
Screw M10×25GB70.1 10.9 |
4-267-12 |
12 |
24000512 |
12 |
垫圈10GB93 达克锈 |
Washer |
4-267-13 |
13 |
A820101343167 |
1 |
管夹 |
Clamp, pipe |
4-267-14 |
14 |
B230103007051 |
1 |
胶管 |
Hose, rubber |
4-267-15 |
15 |
B210780000418 |
28 |
管接头 |
Connector, pipe |
4-267-16 |
16 |
B210780000170 |
8 |
管接头 |
Connector, pipe |
4-267-22 |
22 |
21002815 |
40 |
管接头 |
Pipe connector |
4-267-23 |
23 |
B230101000047 |
40 |
O形圈 |
O-ring |
4-267-41 |
41 |
A230101000247 |
12 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
4-267-42 |
42 |
21002840 |
9 |
管接头 |
Fitting, pipe |

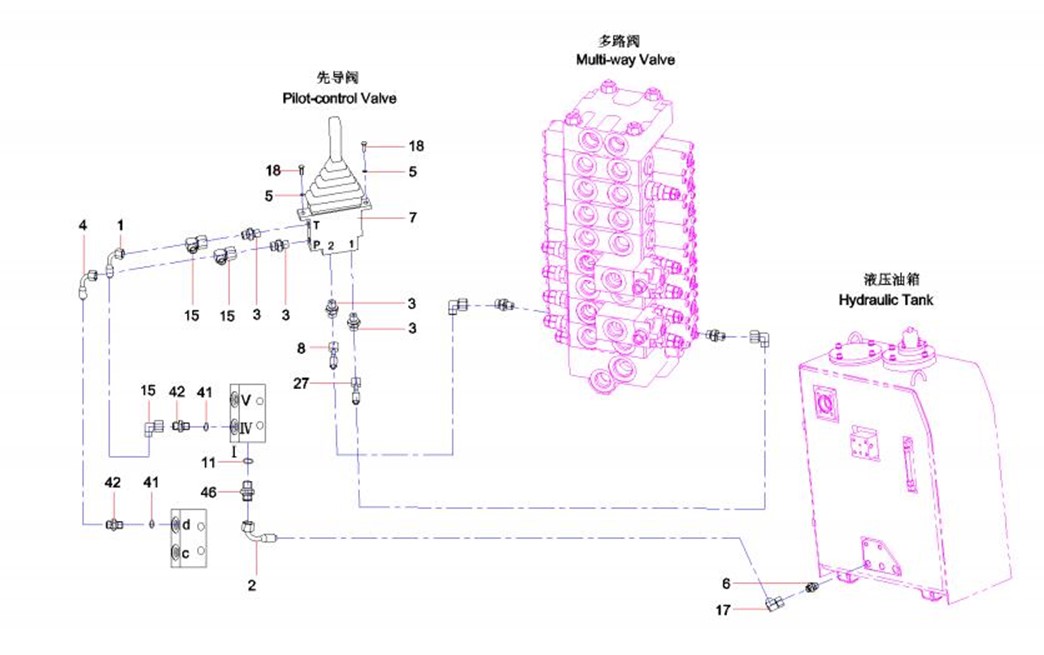

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-269-1 |
1 |
B230103000730 |
3 |
胶管 |
Hose, rubber |
4-269-2 |
2 |
23000905 |
1 |
胶管 |
Hose, rubber |
4-269-3 |
3 |
B210780000176 |
6 |
管接头 |
Connector, pipe |
4-269-4 |
4 |
21053860 |
1 |
胶管 |
Hose |
4-269-5 |
5 |
60060564 |
14 |
垫圈6GB93 达克锈 |
Washer |
4-269-6 |
6 |
B210780000179 |
1 |
管接头 |
Connector, pipe |
4-269-7 |
7 |
B229900001009 |
1 |
先导阀 |
Valve, pilot |
4-269-8 |
8 |
B230103008479 |
1 |
胶管 |
Hose |
4-269-15 |
15 |
B210780000418 |
28 |
管接头 |
Connector, pipe |
4-269-17 |
17 |
B210780000024 |
3 |
直角组合接头 |
Connector, pipe |
4-269-18 |
18 |
A210204000130 |
10 |
螺钉 |
Screw M6×16GB70.1 |
4-269-27 |
27 |
B230103005490 |
2 |
胶管 |
Hose |
4-269-41 |
41 |
A230101000247 |
12 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
4-269-42 |
42 |
21002840 |
9 |
管接头 |
Fitting, pipe |
4-269-46 |
46 |
A820205000894 |
2 |
接头 |
Connector |
