SANY SY95C SY95C3I2S EXCAVATOR parts catalog 40
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-291-21 |
21 |
60082151 |
1 |
弹簧销 |
Dowel, spring |
第5章

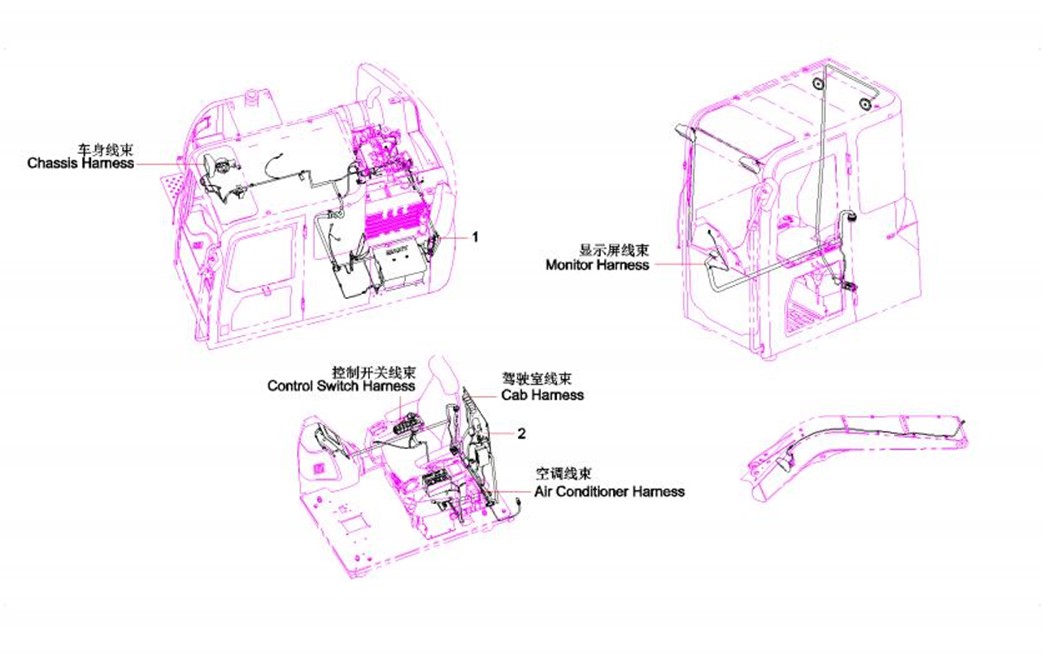

挖掘机电气系统装配图 (Drawing, assembly, electrical system)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
12703095 |
1 |
车身装配图 |
Vehicle electrical assembly |
5-3-2 |
2 |
12702985 |
1 |

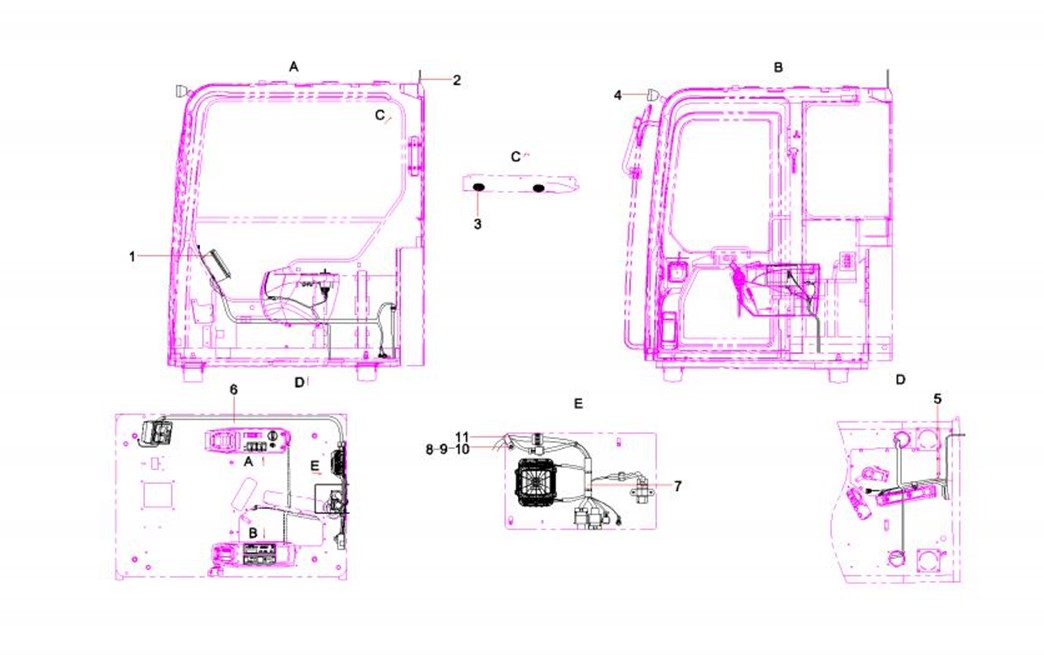

驾驶室装配图 |
Cab electrical assembly |

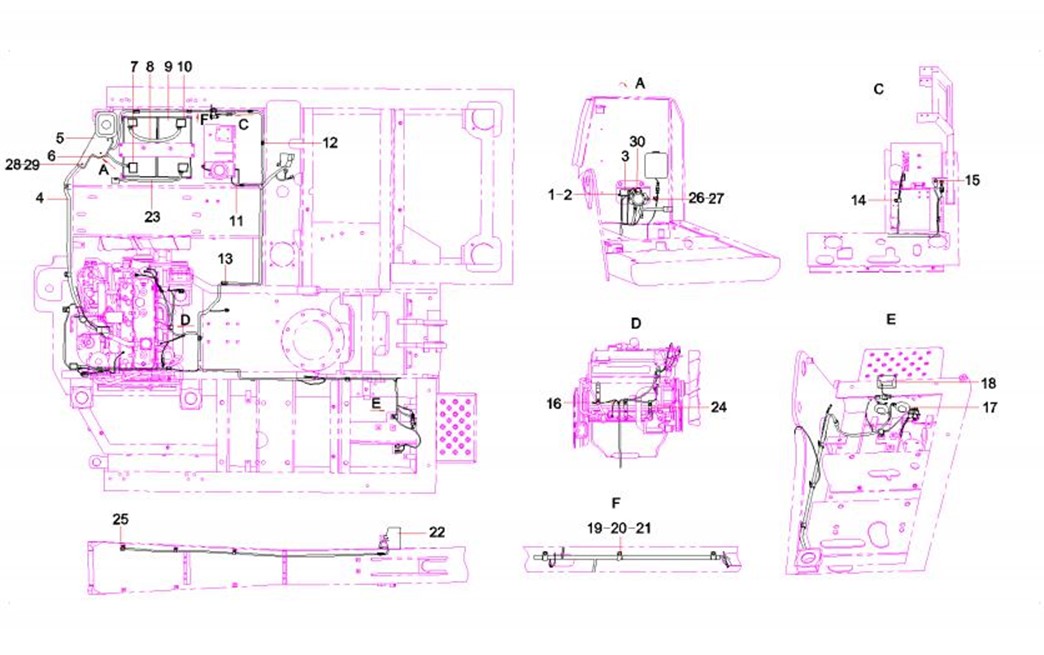

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
60060562 |
2 |
垫圈4GB97.1 达克锈 |
Washer |
5-5-2 |
2 |
A210210000030 |
2 |
螺钉 |
Screw M4×12GB818 |
5-5-3 |
3 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-5-4 |
4 |
60153608 |
1 |
电源线 |
Wire, power supply |
5-5-5 |
5 |
60160302 |
1 |
蓄电池继电器保护罩 |
Cover, battery relay |
5-5-6 |
6 |
60012803 |
1 |
电源线 |
Wire, power supply |
5-5-7 |
7 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-5-8 |
8 |
60012792 |
1 |
电源线 |
Wire, power supply |
5-5-9 |
9 |
B242200000026 |
2 |
蓄电池 |
Battery |
5-5-10 |
10 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-5-11 |
11 |
12946925 |
1 |
车身线束 |
Vehical Body Harness |
5-5-12 |
12 |
60086354 |
8 |
线束固定夹 |
Clamp, harness |
5-5-13 |
13 |
60086356 |
3 |
线束固定夹 |
Clamp, harness |
5-5-14 |
14 |
60086353 |
8 |
线束固定夹 |
Clamp, harness |
5-5-15 |
15 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
5-5-16 |
16 |
60083322 |
2 |
线夹 |
Clip, wire |
5-5-17 |
17 |
60241902 |
1 |
喇叭 |
horn |
5-5-18 |
18 |
A241100000604 |
1 |
工作灯 |
Lamp, work |
5-5-19 |
19 |
A210111000195 |
23 |
螺栓 |
Bolt M10×16GB5783 10.9 |
5-5-20 |
20 |
24000637 |
23 |
垫圈10GB97.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-21 |
21 |
变更或见其他配置 |
6 |
线束固定夹 |
Clamp, harness |
5-7-22 |
22 |
A241100000352 |
1 |
工作灯 |
Lamp, working |
5-7-23 |
23 |
60012805 |
1 |
电源线 |
Line, power |
5-7-24 |
24 |
12890639 |
1 |
线束支架 |
harness supportSY95C1I2H.1.3.5.4 |
5-7-25 |
25 |
60041902 |
1 |
德弛插件90度固定金属附件 |
Accessories, metal, fixed, plug-in |
5-7-26 |
26 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
5-7-27 |
27 |
A210111000293 |
2 |
螺栓 |
Bolt M8×30GB5783 10.9 |
5-7-28 |
28 |
60238783 |
4 |
垫圈6GB96.1 达克锈 |
Washer |
5-7-29 |
29 |
A210111000079 |
4 |
螺栓 |
Bolt M6×16GB5783 |
5-7-30 |
30 |
变更或见其他配置 |
1 |
直流接触器 |
Relay |
