SANY SY95C SY95C3I2S EXCAVATOR parts catalog 41
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-1 |
1 |
12709440 |
1 |
三一显示屏 |
Sany Encourage Control Display |
5-9-2 |
2 |
60023704 |
1 |
天线 |
Antenna |
5-9-3 |
3 |
60023703 |
1 |
喇叭 |
Horn |
5-9-4 |
4 |
60006969 |
2 |
工作灯 |
Lamp, work |
5-9-5 |
5 |
12946924 |
1 |
底板线束 |
Plate Harness SY95C9.5.7B |
5-9-6 |
6 |
12702883 |
1 |
电气分装装配图 |
Electrical assembly |
5-9-7 |
7 |
12946945 |
1 |
驾驶室线束 |
Cab Harness SY95C9.5.1B |
5-9-8 |
8 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
5-9-9 |
9 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
5-9-10 |
10 |
A210307000036 |
4 |
螺母 |
Nut M10GB6170 10 |
5-9-11 |
11 |
60086357 |
1 |
线束固定夹 |
Clamp, harness |

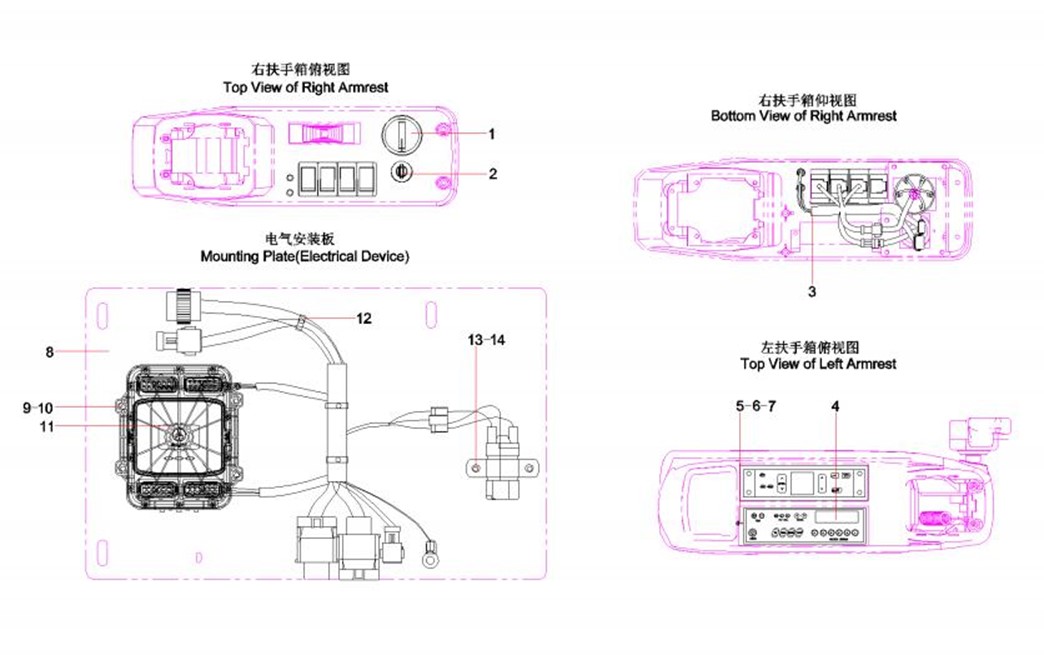

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-11-1 |
1 |
60211508 |
1 |
油门旋钮 |
Knob switch |
5-11-2 |
2 |
A241200001217 |
1 |
启动开关 |
Switch, ignition |
5-11-3 |
3 |
11732666 |
1 |
控制开关线束 |
Harness, control switch |
5-11-4 |
4 |
60205002 |
1 |
收音机 |
Radio |
5-11-5 |
5 |
A210204000115 |
2 |
螺钉 |
Screw M5×12GB70.1 |
5-11-6 |
6 |
24000630 |
2 |
垫圈 达克锈 |
Washer |
5-11-7 |
7 |
24000509 |
2 |
垫圈5GB93 达克锈 |
Washer |
5-11-8 |
8 |
12674365 |
1 |
电器件安装板 |
Mounting plate of electrical |
5-11-9 |
9 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
5-11-10 |
10 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
5-11-11 |
11 |
12318633 |
1 |
集成盒 |
Integrated box |
5-11-12 |
12 |
60202078 |
3 |
带扣扎带 |
Cluster fixed lace |
5-11-13 |
13 |
A210210000030 |
2 |
螺钉 |
Screw M4×12GB818 |
5-11-14 |
14 |
60238782 |
2 |
垫圈5GB96.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-13-1 |
1 |
60215656 |
1 |
中间继电器 |
Intermediate Relay |
5-13-2 |
2 |
60215654 |
7 |
中间继电器 |
Intermediate Relay |
5-13-3 |
3 |
60215505 |
1 |
片式熔断器 |
fuse |
5-13-4 |
4 |
60215506 |
5 |
片式熔断器 |
fuse |
5-13-5 |
5 |
60215507 |
4 |
片式熔断器 |
fuse |
5-13-6 |
6 |
60215508 |
1 |
片式熔断器 |
fuse |
5-13-7 |
7 |
60215510 |
1 |
片式熔断器 |
fuse |

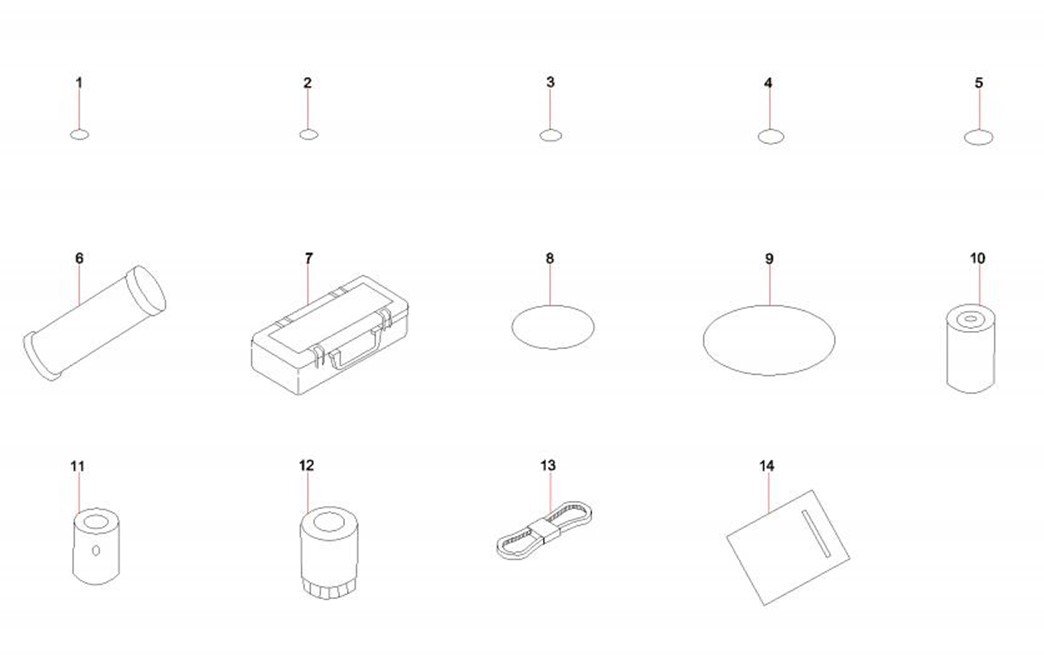

第6章
SY95随机附件
(Accessory)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-3-1 |
1 |
11624942 |
1 |
SY95主管路O型圈 |
O-ring, main pipeline |
6-3-2 |
2 |
A230101000247 |
4 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
6-3-3 |
3 |
11624953 |
1 |
SY95先导管路O型圈 |
O-ring, pilot pipeline |
6-3-4 |
4 |
11624963 |
1 |
SY95下车部分O型圈 |
O-ring, undercarriage |
6-3-5 |
5 |
11625156 |
1 |
SY95工作装置部分O型圈 |
O-ring, work equipment |
6-3-6 |
6 |
B222100000500 |
1 |
空气滤清器主滤芯 |
Element, primary, air cleaner |
6-3-7 |
7 |
A810509000100 |
1 |
随机工具 |
Tool, attached |
6-3-8 |
8 |
A210609000273 |
2 |
O形圈 |
O-ring 75×5.3GB3452.1 |
6-3-9 |
9 |
B230101000614 |
1 |
O形圈 |
O-ring |
6-3-10 |
10 |
变更或见其他配置 |
1 |
柴油滤清器 |
Filter, diesel fuel |
6-3-11 |
11 |
变更或见其他配置 |
1 |
柴油滤清器 |
Filter, fuel |
6-3-12 |
12 |
变更或见其他配置 |
1 |
机油滤清器 |
Filter, engine oil |
6-3-13 |
13 |
60037214 |
1 |
V带 |
Triangular Belt |
6-3-14 |
14 |
12252559 |
1 |
三一重机常用件价格目录 |
Catalog, spare part |
