SANY SYL956H5 WHEEL LOADER parts catalog 03
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
24000639 |
12 |
垫圈12GB97.1 达克锈 |
Washer |
2-9-2 |
2 |
A210491000118 |
4 |
垫圈 |
Washer 16GB1230 |
2-9-3 |
3 |
24002816 |
2 |
CRW1油封95×120×12 氟橡胶 |
Seal,oil |
2-9-4 |
4 |
29006091 |
2 |
轴承 |
Bearing |
2-9-5 |
5 |
A210110000384 |
6 |
螺栓M12×110GB5782 10.9级 |
Bolt M12×110GB5782 10.9 |
2-9-6 |
6 |
A210111000118 |
6 |
螺栓M12×55GB5783 10.9级 |
BoltM12×55GB5783 10.9 |
2-9-7 |
7 |
A210110000281 |
4 |
螺栓M16×70GB5782 10.9级 |
Bolt M16×70GB5782 10.9 |
2-9-8 |
8 |
13340252 |
4 |
调整垫片 |
adjusting spacer SYL958H1.1.4.1- |
2-9-9 |
9 |
13340253 |
4 |
调整垫片 |
adjusting spacer SYL958H1.1.4.1- |
2-9-10 |
10 |
13340254 |
1 |
上轴承座 |
upper bearing seat |
2-9-11 |
11 |
13340255 |
1 |
下轴承座 |
lower bearing seat SYL958H1.1.4.2 |
2-9-12 |
12 |
13340256 |
1 |
锥套 |
taper sleeve SYL958H1.1.4.2-3a |
2-9-13 |
13 |
13340257 |
1 |
压紧套 |
bush SYL958H1.1.4.2-4a |
2-9-14 |
14 |
13340258 |
1 |
法兰板 |
flange plate SYL958H1.1.4.2-5a |
2-9-15 |
15 |
13340259 |
1 |
销轴 |
Lock pin SYL958H1.1.4.2-6a |
2-9-16 |
16 |
13340260 |
7 |
调整垫片 |
adjusting spacer SYL958H1.1.4.2- |
2-9-17 |
17 |
13340261 |
5 |
调整垫片 |
adjusting spacer SYL958H1.1.4.2- |

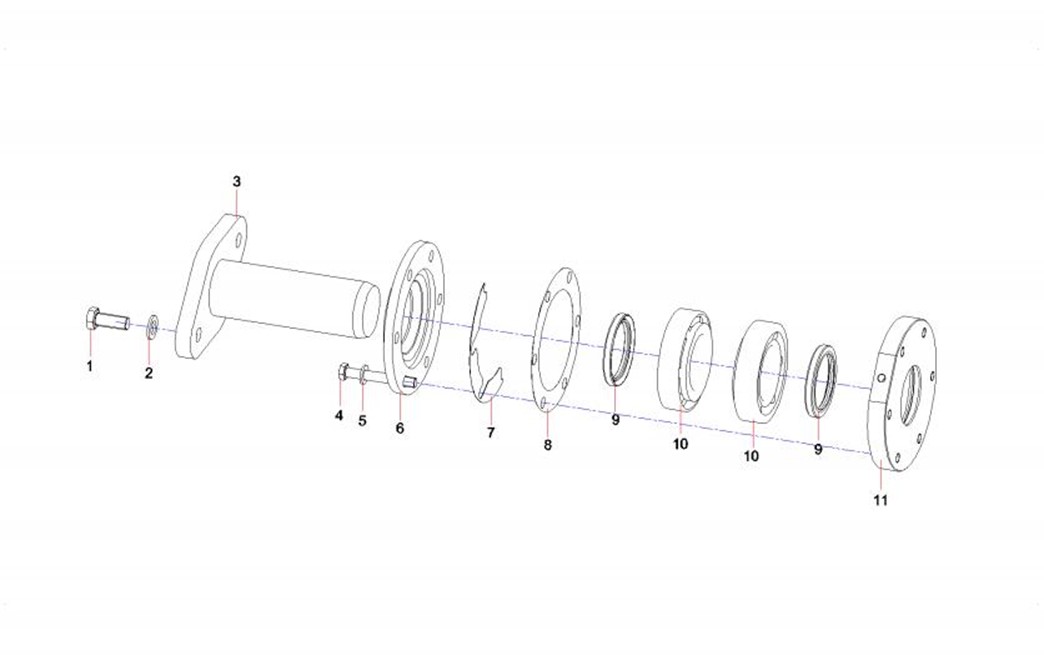

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-1 |
1 |
A210111000053 |
2 |
螺栓M16×40GB5783 10.9级 |
Bolt M16×40GB5783 10.9 |
2-11-2 |
2 |
24000642 |
2 |
垫圈16GB97.1 达克锈 |
Washer |
2-11-3 |
3 |
13046194 |
1 |
销轴 |
Pin |
2-11-4 |
4 |
A210110000323 |
6 |
螺栓M12×90GB5782 10.9级 |
Bolt M12×90GB5782 10.9 |
2-11-5 |
5 |
24000639 |
6 |
垫圈12GB97.1 达克锈 |
Washer |
2-11-6 |
6 |
13046187 |
1 |
上轴承座 |
Upper bearing seat |
2-11-7 |
7 |
13046190 |
4 |
整垫片 |
Adjusting spacer |
2-11-8 |
8 |
13046189 |
4 |
调整垫片 |
Adjusting spacer |
2-11-9 |
9 |
24002096 |
2 |
TRE油封 |
Seal,oil |
2-11-10 |
10 |
A210604000009 |
2 |
滚动轴承 |
Bearings, roller |
2-11-11 |
11 |
13046188 |
1 |
下轴承座 |
Lower bearing seat |

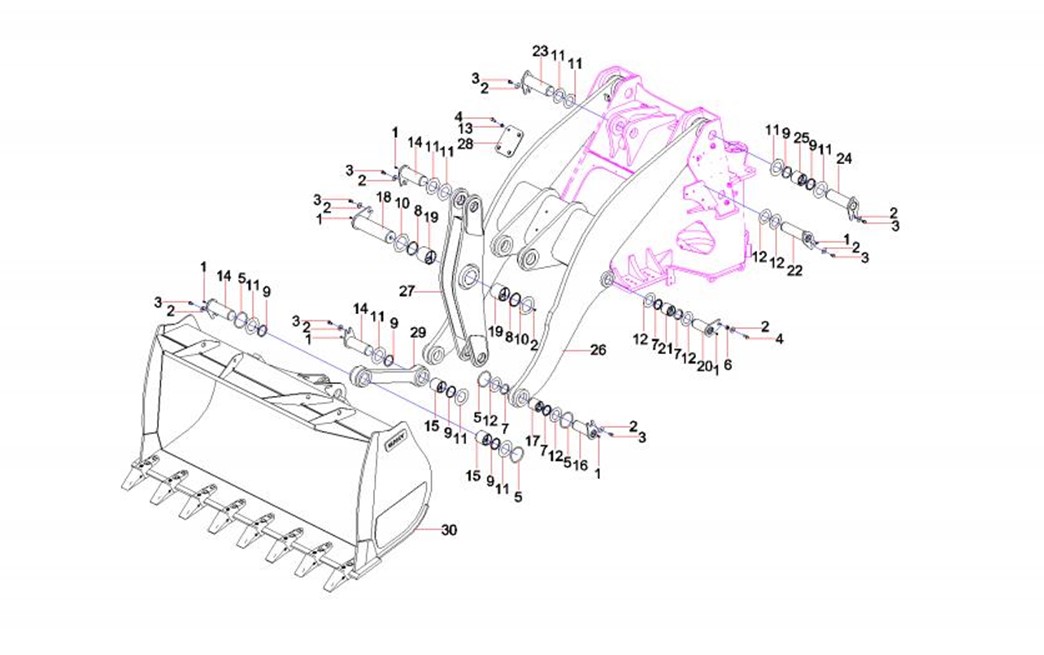

第3章
工作装置
(work device SYL956H5.2)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
B229900000686 |
11 |
黄油嘴 |
Fitting, grease |
3-3-2 |
2 |
变更或见其他配置 |
13 |
垫圈 |
Washer |
3-3-3 |
3 |
变更或见其他配置 |
11 |
螺栓 |
Bolt M16×25GB5783 |
3-3-4 |
4 |
变更或见其他配置 |
6 |
螺栓 |
Bolt |
3-3-5 |
5 |
A210609000324 |
6 |
O形圈 |
O-ring 130×10(GB3452.1) |
3-3-6 |
6 |
13203266 |
2 |
隔套 |
Spacer sleeve |
3-3-7 |
7 |
B230101000623 |
8 |
DSI防尘圈 |
DSI-ring, dustproof |
3-3-8 |
8 |
B230101000534 |
2 |
ME-2防尘圈 |
Dustproof |
3-3-9 |
9 |
60055872 |
8 |
DLI防尘圈 |
DLI-ring, dustproof |
3-3-10 |
10 |
A820102010744 |
10 |
垫片 |
Gasket |
3-3-11 |
11 |
A820102010387 |
32 |
垫片 |
Gasket |
3-3-12 |
12 |
A820102010381 |
16 |
垫片 |
Gasket |
3-3-13 |
13 |
变更或见其他配置 |
4 |
垫圈 |
Washer |
3-3-14 |
14 |
13046908 |
3 |
销轴 |
Pin |
3-3-15 |
15 |
13046859 |
2 |
轴套 |
Shaft sleeve |
3-3-16 |
16 |
13046642 |
2 |
轴套 |
Shaft sleeve |
3-3-17 |
17 |
13046886 |
8 |
销轴 |
Pin |
3-3-18 |
18 |
13046903 |
1 |
销轴 |
Pin |
3-3-19 |
19 |
13046858 |
2 |
轴套 |
Shaft sleeve |
3-3-20 |
20 |
13046883 |
2 |
销轴 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-21 |
21 |
13046643 |
2 |
轴套 |
Shaft sleeve |
3-5-22 |
22 |
13046874 |
2 |
销轴 |
Pin |
3-5-23 |
23 |
13046906 |
1 |
销轴 |
Pin |
3-5-24 |
24 |
13046877 |
2 |
销轴 |
Pin |
3-5-25 |
25 |
13046641 |
2 |
轴套 |
Shaft sleeve |
3-5-26 |
26 |
变更或见其他配置 |
1 |
动臂 |
Loader boom assembly |
3-5-27 |
27 |
变更或见其他配置 |
1 |
摇臂 |
rocker arm SYL956H5.2.2 |
3-5-28 |
28 |
13039980 |
1 |
横梁限位块 |
Limit block |
3-5-29 |
29 |
变更或见其他配置 |
1 |
连杆 |
linkage SYL956H5.2.3 |
3-5-30 |
30 |
变更或见其他配置 |
1 |
铲斗 |
bucket assembly SYL956H5.2.4 |
