SANY SYL956H5 WHEEL LOADER parts catalog 04

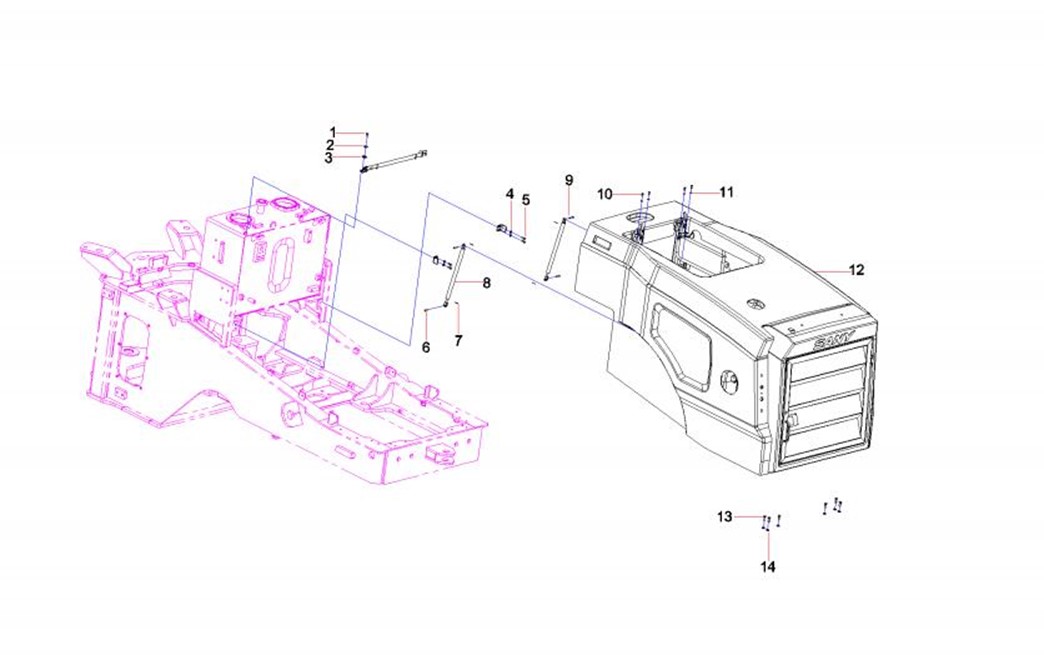

第4章
国三956玻璃钢机罩装配总成
(cover asm. SYL956H5.3V)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
A210111000011 |
1 |
螺栓 |
Bolt M10×20GB5783 |
4-3-2 |
2 |
60060546 |
1 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
4-3-3 |
3 |
24000646 |
1 |
垫圈20GB97.1 达克锈 |
Washer |
4-3-4 |
4 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
4-3-5 |
5 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
4-3-6 |
6 |
A210508000100 |
2 |
销轴 |
Hinge Pin B10×30GB882 |
4-3-7 |
7 |
A210491000011 |
4 |
销 |
Pin 2×32GB91 |
4-3-8 |
8 |
60233857 |
2 |
气弹簧 |
Gas spring |
4-3-9 |
9 |
A210508000001 |
2 |
销轴 |
Shaft, pin, B10×40GB882 |
4-3-10 |
10 |
A210111000089 |
4 |
螺栓 |
Bolt |
4-3-11 |
11 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
4-3-12 |
12 |
13695518 |
1 |
国三玻璃钢机罩总成 |
engine hood SYL956H5.3 |
4-3-13 |
13 |
A210111000202 |
6 |
螺栓 |
Bolt M12×30GB578310.9 |
4-3-14 |
14 |
60060548 |
6 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |

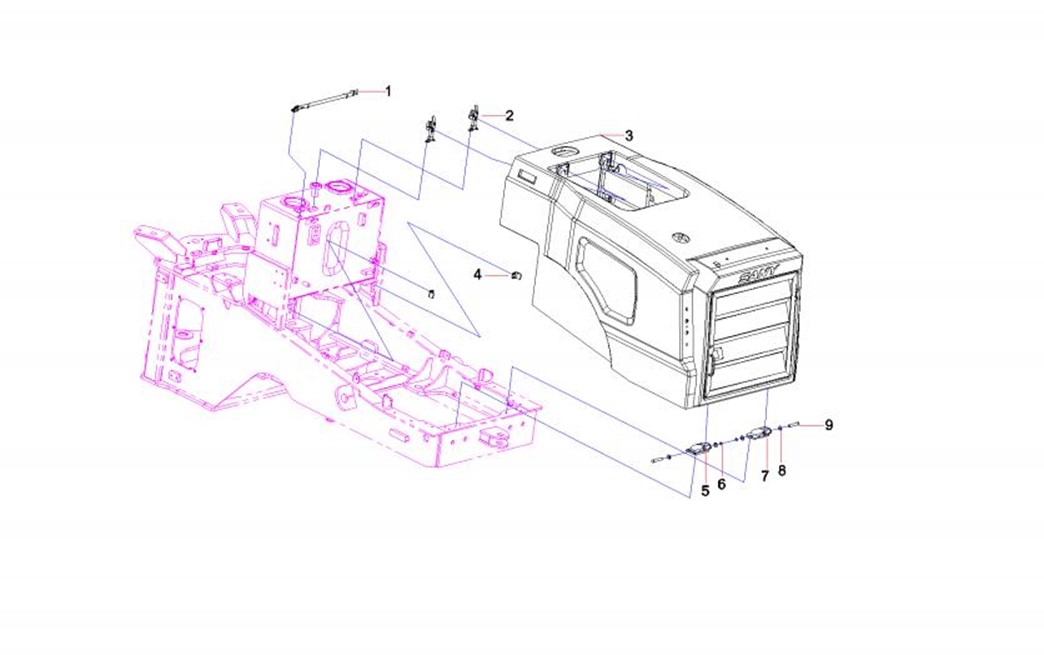

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-5-1 |
1 |
13694414 |
1 |
国三机安全撑杆 |
safety supporting lever |
4-5-2 |
2 |
A222200000065 |
2 |
机罩锁 |
Lock, door |
4-5-3 |
3 |
13694149 |
1 |
机罩后翻组件 |
engine cover assem. |
4-5-4 |
4 |
13417650 |
2 |
限位板 |
limit plate SYL958H1.3C-1 |
4-5-5 |
5 |
13381684 |
1 |
左铰点座 |
hinge bearer SYL958H1.3.6 |
4-5-6 |
6 |
A210414000025 |
2 |
挡圈 |
Ring, retainer 20GB894.1 |
4-5-7 |
7 |
13381658 |
1 |
右铰点座 |
hinge bearer SYL958H1.3c.7 |
4-5-8 |
8 |
A210405000008 |
4 |
垫圈 |
Washer |
4-5-9 |
9 |
13428358 |
2 |
销轴 |
PIN SYL958H1.3C-2 |

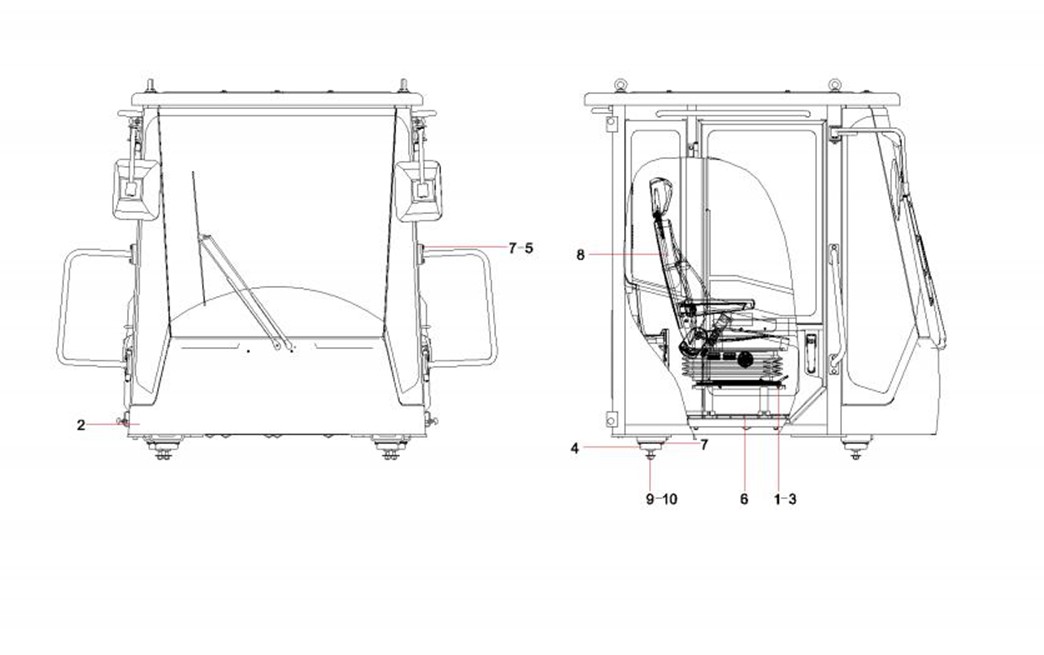

第5章
驾驶室总成
(cab assembly SYL956H5.5B)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
A210204000147 |
4 |
螺钉 |
Screw M8×20GB70.1 |
5-3-2 |
2 |
13686031 |
1 |
国三驾驶室 |
China Tier 3 cab SYL956H5.5 |
5-3-3 |
3 |
A210307000012 |
4 |
螺母 |
Nut |
5-3-4 |
4 |
60232608 |
4 |
驾驶室减震器 |
Cab Shock Pad |
5-3-5 |
5 |
A210405000011 |
16 |
垫圈 |
Washer |
5-3-6 |
6 |
13175582 |
1 |
前地板垫 |
Front floor mat |
5-3-7 |
7 |
A210111000197 |
16 |
螺栓 |
Bolt M10×25GB5783 10.9 |
5-3-8 |
8 |
60232452 |
1 |
机械悬浮式驾驶座椅 |
Mechanical Suspension Driver seat |
5-3-9 |
9 |
A210307000040 |
4 |
螺母 |
Nut M16GB6170 |
5-3-10 |
10 |
60060553 |
4 |
垫圈16GB96.1 达克锈 |
Washer 16GB96.1 |
