SANY SYL956H5 WHEEL LOADER parts catalog 18
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

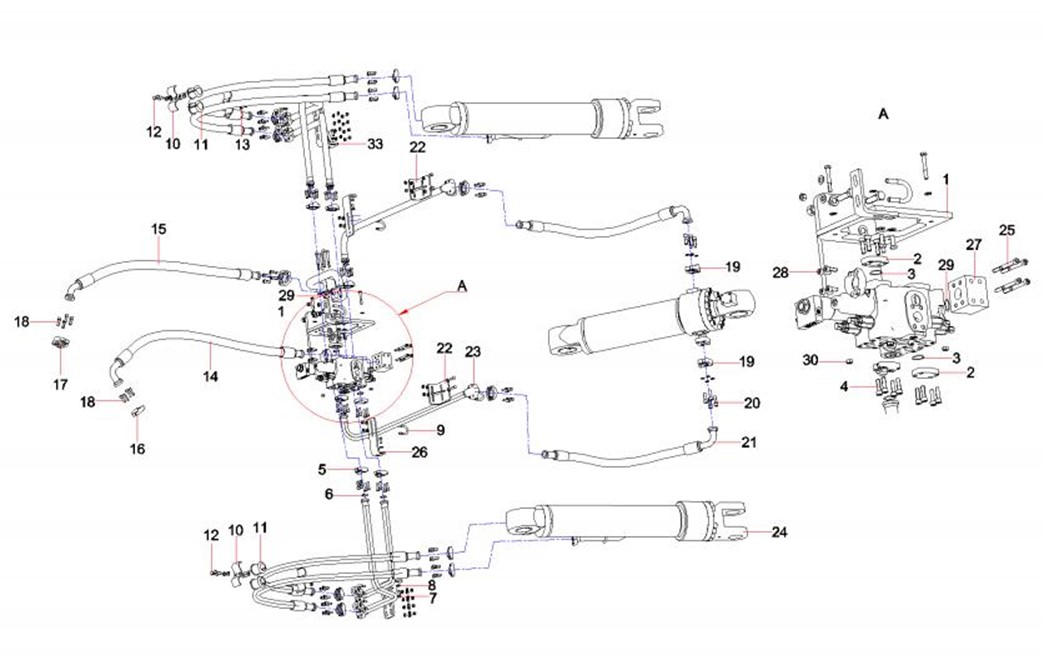

9-5-1 |
1 |
13200434 |
1 |
主阀安装架 |
Main valve mounting rack |
9-5-2 |
2 |
13049247 |
2 |
法兰盖板 |
Screw Plug |
9-5-3 |
3 |
B230101000456 |
2 |
O形圈 |
O-ring |
9-5-4 |
4 |
A210204000215 |
76 |
螺钉M10×35GB70.1 10.9级 |
Screw M10×35GB70.1 10.9 |
9-5-5 |
5 |
B210780000244 |
32 |
对开法兰 |
Flange, split |
9-5-6 |
6 |
A210609000142 |
6 |
O形圈 |
O-ring 32.5×3.55GB3452.1 |
9-5-7 |
7 |
变更或见其他配置 |
6 |
螺栓 |
Bolt M12×30GB578310.9 |
9-5-8 |
8 |
24000639 |
12 |
垫圈12GB97.1 达克锈 |
Washer |
9-5-9 |
9 |
11160698 |
12 |
U型螺栓 |
U-bolt |
9-5-10 |
10 |
11539353 |
4 |
压板 |
Plate, pressure |
9-5-11 |
11 |
10923182 |
4 |
衬垫 |
Gasket |
9-5-12 |
12 |
A210111000204 |
4 |
螺栓 |
Bolt |
9-5-13 |
13 |
A210307000031 |
10 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |
9-5-14 |
14 |
60240125 |
1 |
胶管 |
Rubber hose |
9-5-15 |
15 |
60240126 |
1 |
胶管 |
Rubber hose |
9-5-16 |
16 |
B210780000644 |
8 |
对开法兰 |
Flange, split |
9-5-17 |
17 |
B210780000249 |
4 |
法兰片 |
Flange, SAE |
9-5-18 |
18 |
A210204000206 |
8 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
9-5-19 |
19 |
B210780000693 |
4 |
对开法兰 |
Flange, SAE |
9-5-20 |
20 |
A210204000454 |
4 |
螺钉M14×45GB70.1 10.9级 |
Screw M14×45GB70.1 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-7-21 |
21 |
60240124 |
1 |
胶管 |
Rubber hose |
9-7-22 |
22 |
13045134 |
2 |
管夹支座 |
Pipe clamp bearing |
9-7-23 |
23 |
13045018 |
1 |
转斗大腔钢管总成 |
Bigger cavity tube assy of bucket |
9-7-24 |
24 |
13055767 |
1 |
右动臂油缸总成 |
Right moveable boom oil cylinder |
9-7-25 |
25 |
A210204000361 |
4 |
螺钉M10×100GB70.1 10.9级 |
Screw M10×100GB70.1 10.9 |
9-7-26 |
26 |
13045126 |
1 |
管夹支座 |
Pipe clamp bearing |
9-7-27 |
27 |
13045326 |
1 |
吸油法兰 |
Oil suction flange |
9-7-28 |
28 |
A210204000354 |
4 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
9-7-29 |
29 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
9-7-30 |
30 |
A210307000036 |
27 |
螺母 |
Nut M10GB6170 10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

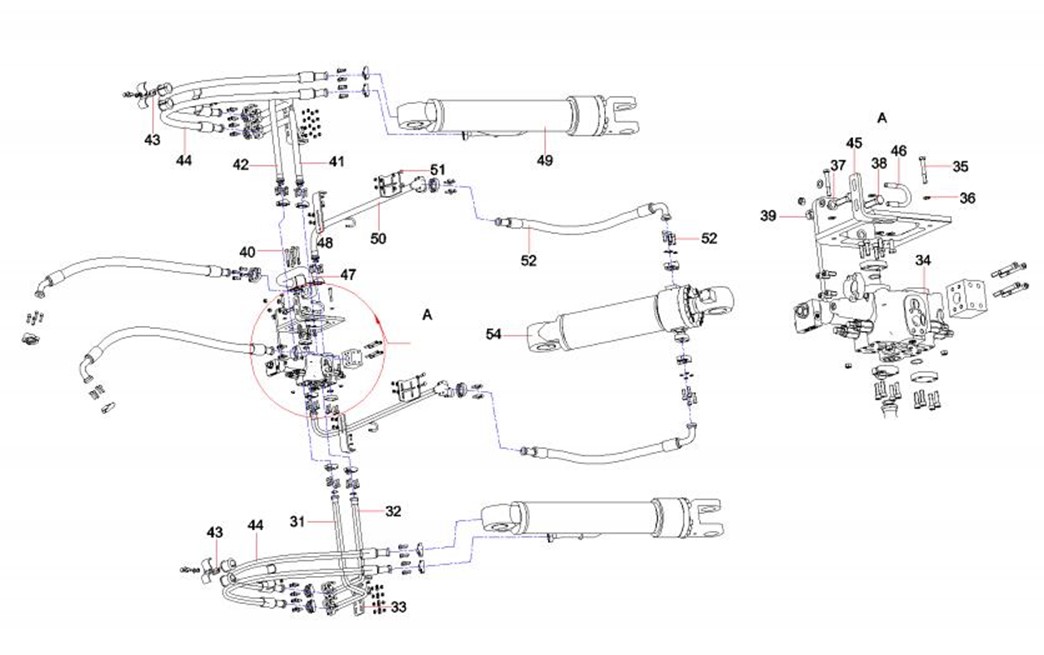

9-9-31 |
31 |
13040233 |
1 |
动臂大腔钢管总成 |
Bigger cavity tube assy of |
9-9-32 |
32 |
13040431 |
1 |
动臂小腔钢管总成 |
Movable boom stem chamber steel |
9-9-33 |
33 |
13045106 |
2 |
管夹支座 |
Pipe clamp bearing |
9-9-34 |
34 |
60232814 |
1 |
多路阀 |
Multi-way Valve |
9-9-35 |
35 |
A210111000295 |
3 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
9-9-36 |
36 |
24000637 |
35 |
垫圈10GB97.1 达克锈 |
Washer |
9-9-37 |
37 |
24000642 |
8 |
垫圈16GB97.1 达克锈 |
Washer |
9-9-38 |
38 |
A210111000054 |
4 |
螺栓M16×55GB5783 10.9级 |
Bolt |
9-9-39 |
39 |
A210307000028 |
4 |
螺母 |
Nut |
9-9-40 |
40 |
A210204000358 |
4 |
螺钉M10×80GB70.1 10.9级 |
Screw M10×80GB70.1 10.9 |
9-9-41 |
41 |
13040508 |
1 |
动臂小腔钢管总成 |
Movable boom stem chamber steel |
9-9-42 |
42 |
13040540 |
1 |
动臂大腔钢管总成 |
Bigger cavity tube assy of |
9-9-43 |
43 |
13257924 |
2 |
垫片 |
spacer SYL958H1.10.1-22 |
9-9-44 |
44 |
60232762 |
4 |
胶管 |
Rubber hose |
9-9-45 |
45 |
13200490 |
1 |
固定板 |
Fixed plate |
9-9-46 |
46 |
13200515 |
1 |
U形螺栓 |
U-bolt |
9-9-47 |
47 |
13134609 |
1 |
回油钢管总成 |
Oil-returning steel tube assem |
9-9-48 |
48 |
13408555 |
1 |
L板 |
L plate SYL958H1.10.1-25 |
9-9-49 |
49 |
13056400 |
1 |
左动臂油缸总成 |
Left derrick oil cylinder assembly |
9-9-50 |
50 |
13040618 |
1 |
转斗小腔钢管总成 |
Bucket stem chamber steel tube |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-11-51 |
51 |
A210111000012 |
8 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
9-11-52 |
52 |
60232763 |
1 |
胶管 |
Rubber hose |
9-11-54 |
54 |
13056510 |
1 |
转斗油缸总成 |
Bucket cylinder assembly |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

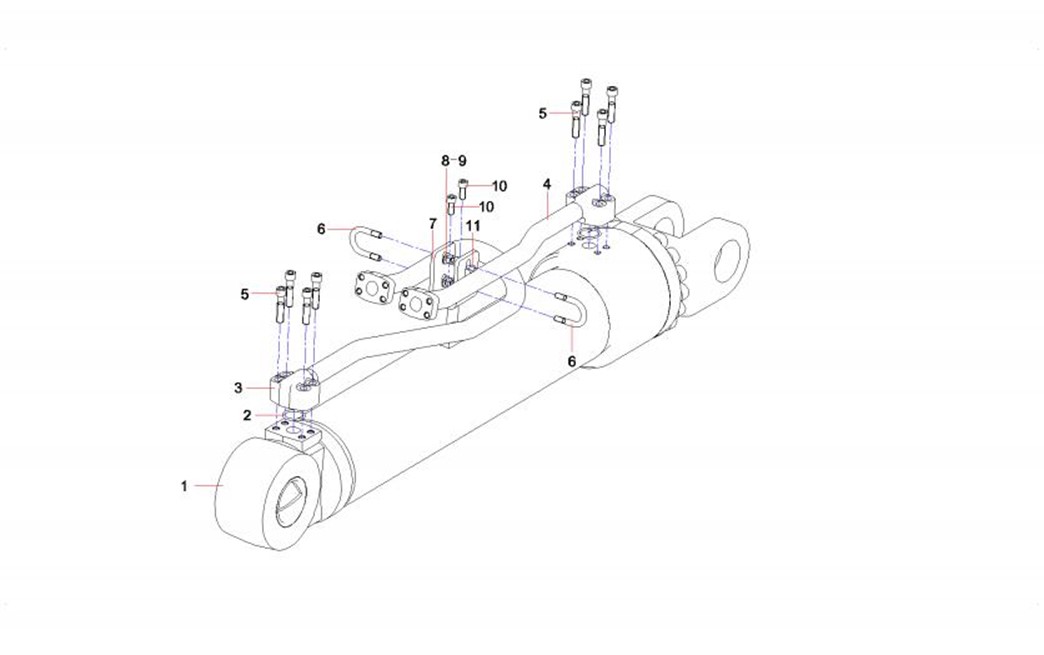

9-13-1 |
1 |
60232379 |
1 |
动臂油缸 |
Boom Cylinder |
9-13-2 |
2 |
B230101000456 |
2 |
O形圈 |
O-ring |
9-13-3 |
3 |
13045030 |
1 |
动臂大腔钢管总成 |
Bigger cavity tube assy of movable |
9-13-4 |
4 |
13045025 |
1 |
动臂小腔钢管总成 |
Small cavity steel tube assy of |
9-13-5 |
5 |
21027533 |
8 |
螺钉M12×55GB70.1 10.9级 |
Screw |
9-13-6 |
6 |
11160698 |
2 |
U型螺栓 |
U-bolt |
9-13-7 |
7 |
13045032 |
1 |
板 |
Plate |
9-13-8 |
8 |
A210307000036 |
4 |
螺母 |
Nut M10GB6170 10 |
9-13-9 |
9 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
9-13-10 |
10 |
23000066 |
2 |
螺钉 |
Screw M10×25GB70.1 10.9 |
9-13-11 |
11 |
13045033 |
2 |
衬垫 |
Cushion |
SYL956H5轮胎式装载机
动臂油缸
零部件图册

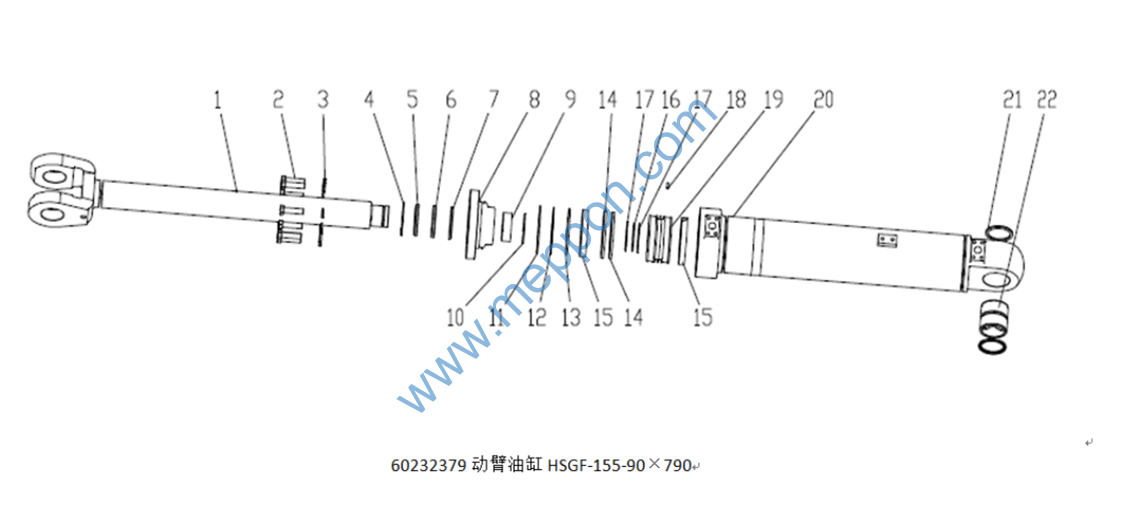

60232379
动臂油缸 (1/2)
9-14
