SANY SYL956H5 WHEEL LOADER parts catalog 19
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-15-1 |
1 |
60321037 |
1 |
活塞杆总成 |
Piston rod assem |
9-15-2 |
2 |
60321056 |
11 |
外六角螺栓 |
Bolt |
9-15-3 |
3 |
60321054 |
11 |
重型弹簧垫圈 |
Pad elastic |
9-15-4 |
4 |
60321024 |
1 |
弹簧挡圈 |
Retainer ring |
9-15-5 |
5 |
60321053 |
1 |
防尘圈 |
Dust ring |
9-15-6 |
6 |
60321068 |
1 |
U型密封 |
Seal ring |
9-15-7 |
7 |
60321066 |
1 |
缓冲密封 |
Buffer seal |
9-15-8 |
8 |
60321035 |
1 |
缸盖 |
Cover plate |
9-15-9 |
9 |
60321051 |
1 |
DD衬套 |
Liner sleeve |
9-15-10 |
10 |
60321023 |
1 |
弹簧挡圈 |
Stopper ring |
9-15-11 |
11 |
60321063 |
1 |
O型圈 |
O-ring |
9-15-12 |
12 |
60321075 |
1 |
O型圈挡圈 |
Retainer ring |
9-15-13 |
13 |
60321030 |
1 |
O型圈 |
O-ring |
9-15-14 |
14 |
60321071 |
2 |
活塞密封 |
Main seal ring |
9-15-15 |
15 |
60321044 |
2 |
抗磨环 |
Support ring |
9-15-16 |
16 |
60321029 |
1 |
O型圈 |
O-ring |
9-15-17 |
17 |
60321074 |
2 |
O型圈挡圈 |
Retainer ring |
9-15-18 |
18 |
60321058 |
1 |
内六角锥端紧定螺钉 |
Bolt |
9-15-19 |
19 |
60321036 |
1 |
活塞 |
Piston rod |
9-15-20 |
20 |
60321038 |
1 |
缸筒总成 |
Oil cylinder assembly |

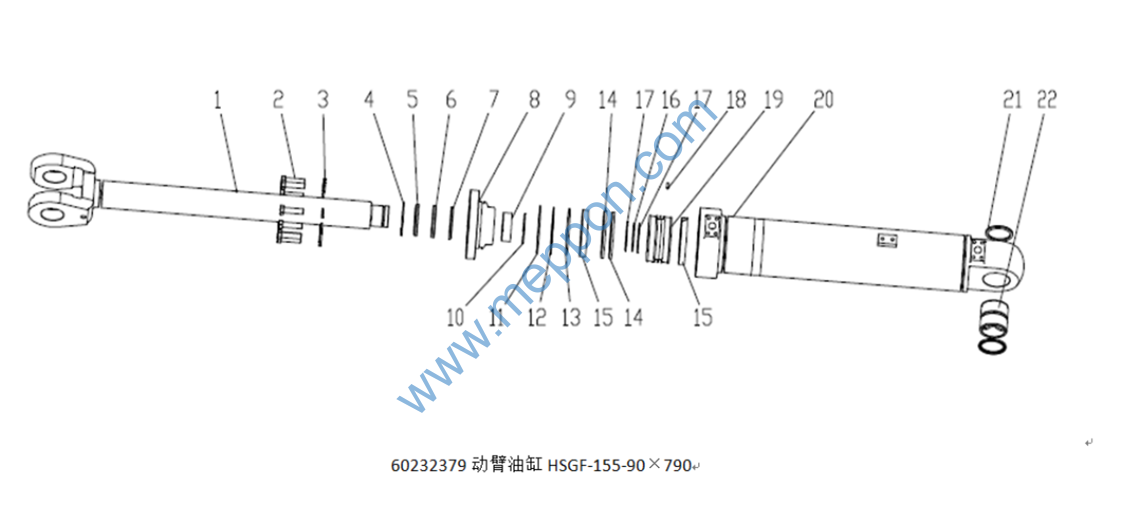

SYL956H5轮胎式装载机
动臂油缸
零部件图册
60232379
动臂油缸 (2/2)
9-16
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-17-21 |
21 |
60321049 |
2 |
骨架防尘 |
Dust ring |
9-17-22 |
22 |
60321039 |
1 |
缸底衬套 |
Liner sleeve |

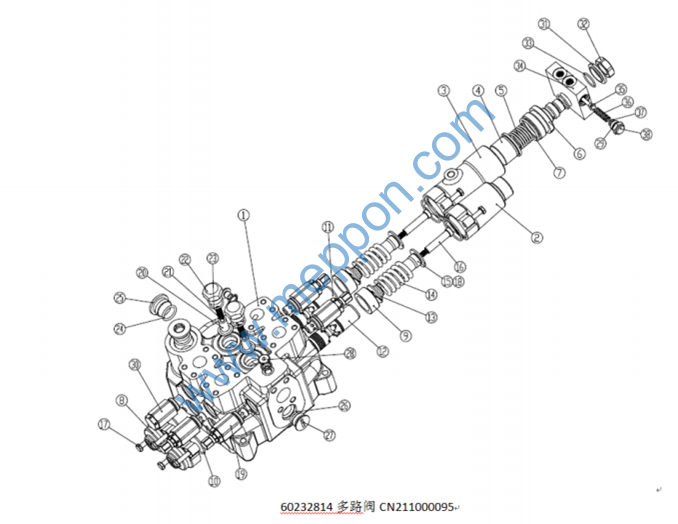

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-19-1 |
1 |
60271794 |
1 |
阀体 |
valve block |
9-19-2 |
2 |
60271785 |
1 |
端盖(限位) |
end cover |
9-19-3 |
3 |
60271784 |
1 |
端盖 |
end cover |
9-19-4 |
4 |
60271796 |
1 |
浮动活塞 |
piston rod |
9-19-5 |
5 |
60271777 |
1 |
弹簧 |
Spring |
9-19-6 |
6 |
60271787 |
1 |
端盖螺塞 |
end cover |
9-19-7 |
7 |
60271769 |
1 |
O形密封圈 |
O-ring |
9-19-8 |
8 |
60271786 |
2 |
端盖(液控) |
end cover |
9-19-9 |
9 |
60271797 |
2 |
隔离套 |
isolating sleeve |
9-19-10 |
10 |
60271768 |
4 |
O形密封圈 |
O-ring |
9-19-11 |
11 |
60271789 |
1 |
阀杆(动臂) |
Valve rod |
9-19-12 |
12 |
60271788 |
1 |
阀杆(铲斗) |
Valve rod |
9-19-13 |
13 |
60271780 |
2 |
弹簧座 |
Spring Seat |
9-19-14 |
14 |
60271775 |
2 |
弹簧 |
Spring |
9-19-15 |
15 |
60271779 |
2 |
弹簧座 |
Spring Seat |
9-19-16 |
16 |
60271816 |
2 |
限位螺钉 |
Limit Screw |
9-19-17 |
17 |
60038525 |
8 |
螺栓 |
Bolt |
9-19-18 |
18 |
60271783 |
4 |
垫片 |
gasket |
9-19-19 |
19 |
60271820 |
4 |
溢流阀分总成 |
Relief Valve subassembly |
9-19-20 |
20 |
60271774 |
2 |
单向阀芯 |
Check Valve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-21-21 |
21 |
60271776 |
2 |
弹簧 |
Spring |
9-21-22 |
22 |
60271808 |
2 |
螺塞 |
Screw Block |
9-21-23 |
23 |
60271766 |
2 |
O形密封圈 |
O-ring |
9-21-24 |
24 |
60271770 |
2 |
O形密封圈 |
O-ring |
9-21-25 |
25 |
60271809 |
2 |
螺塞 |
Screw Block |
9-21-26 |
26 |
60271765 |
1 |
O形密封圈 |
O-ring |
9-21-27 |
27 |
60271807 |
1 |
螺塞 |
Screw Block |
9-21-28 |
28 |
60271805 |
2 |
螺堵 |
Screw Block |
9-21-29 |
29 |
60271767 |
1 |
O形密封圈 |
O-ring |
9-21-30 |
30 |
60271795 |
1 |
防气穴阀分总成 |
valve block |
9-21-31 |
31 |
60271781 |
1 |
挡圈 |
Retaining Ring |
9-21-32 |
32 |
A210334000013 |
1 |
螺母 |
Nut |
9-21-33 |
33 |
60271771 |
2 |
O形密封圈 |
O-ring |
9-21-34 |
34 |
60271790 |
1 |
阀块 |
valve block |
9-21-35 |
35 |
60271798 |
1 |
活塞 |
piston rod |
9-21-36 |
36 |
60271778 |
1 |
弹簧 |
Spring |
9-21-37 |
37 |
60271782 |
6 |
垫片 |
gasket |
9-21-38 |
38 |
60271806 |
1 |
螺塞 |
Screw Block |

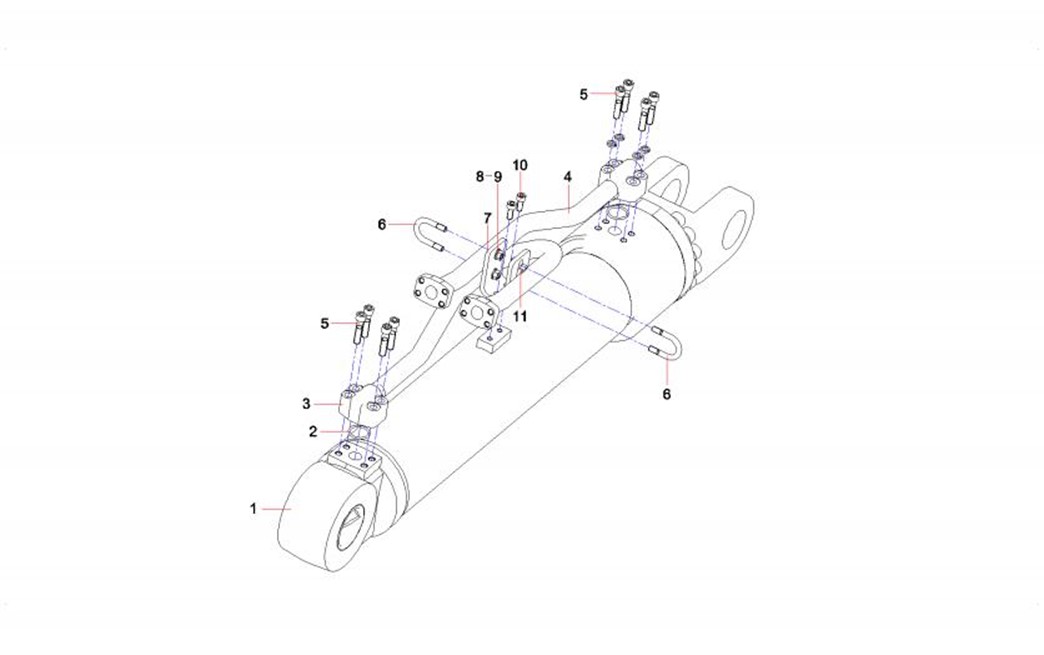

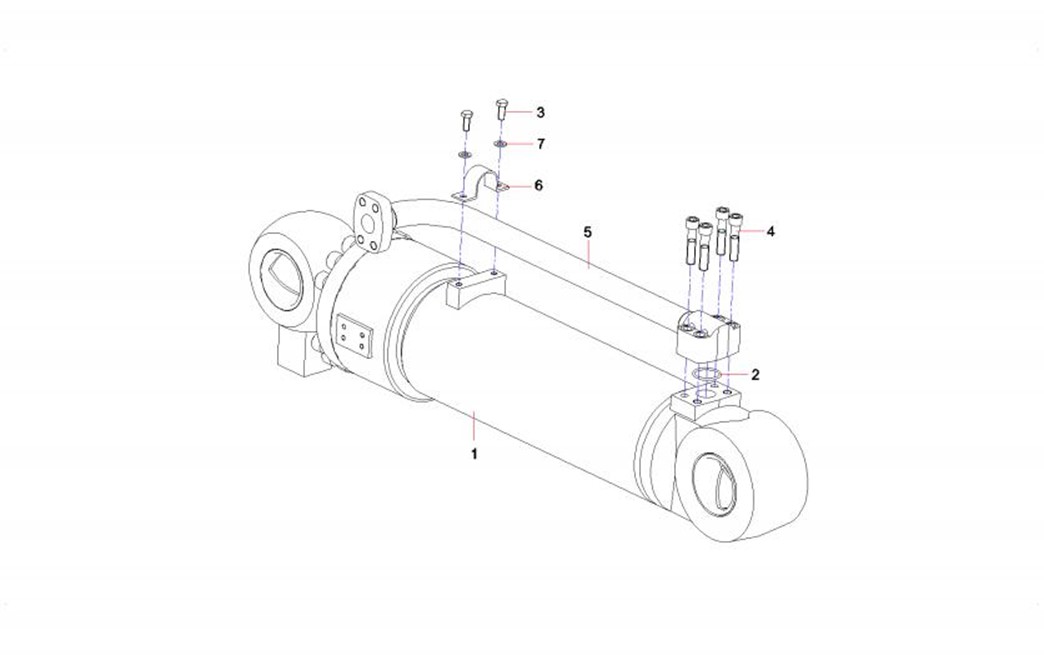

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-23-1 |
1 |
60232379 |
1 |
动臂油缸 |
Boom Cylinder |
9-23-2 |
2 |
B230101000456 |
2 |
O形圈 |
O-ring |
9-23-3 |
3 |
13045042 |
1 |
动臂大腔钢管总成 |
Bigger cavity tube assy of movable |
9-23-4 |
4 |
13045040 |
1 |
动臂小腔钢管总成 |
Small cavity steel tube assy of |
9-23-5 |
5 |
21027533 |
8 |
螺钉M12×55GB70.1 10.9级 |
Screw |
9-23-6 |
6 |
11160698 |
2 |
U型螺栓 |
U-bolt |
9-23-7 |
7 |
13045032 |
1 |
板 |
Plate |
9-23-8 |
8 |
A210307000036 |
4 |
螺母 |
Nut M10GB6170 10 |
9-23-9 |
9 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
9-23-10 |
10 |
23000066 |
2 |
螺钉 |
Screw M10×25GB70.1 10.9 |
9-23-11 |
11 |
13045033 |
2 |
衬垫 |
Cushion |
