SANY SYL956H5 WHEEL LOADER parts catalog 23

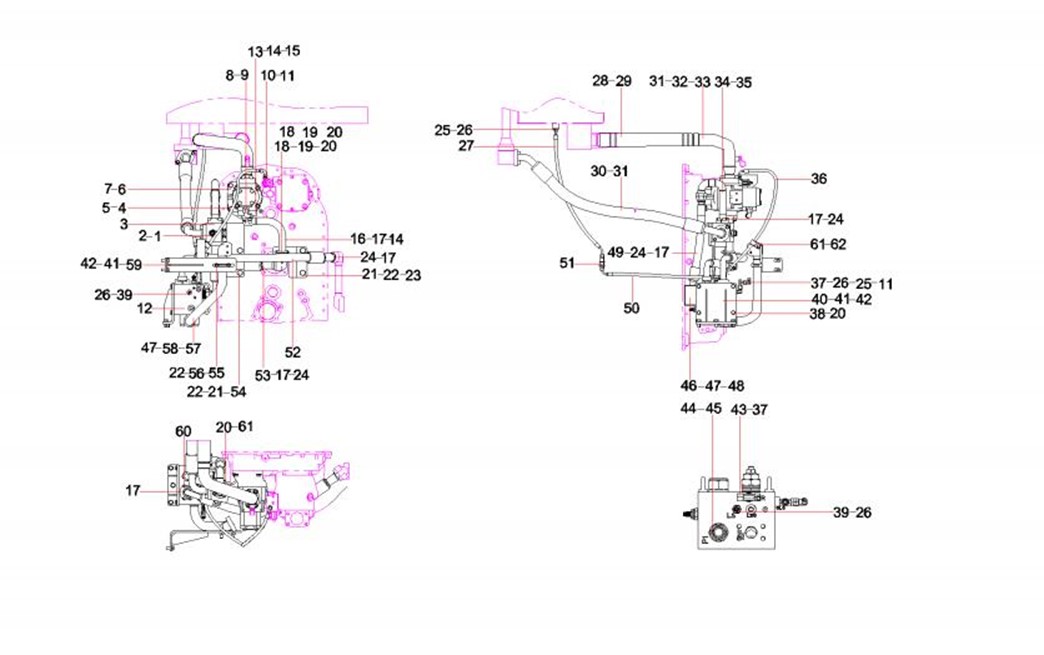

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-55-41 |
41 |
A210111000202 |
5 |
螺栓 |
Bolt M12×30GB578310.9 |
9-55-42 |
42 |
24000639 |
7 |
垫圈12GB97.1 达克锈 |
Washer |
9-55-43 |
43 |
B210780000172 |
1 |
管接头 |
Connector, pipe |
9-55-44 |
44 |
A820205002468 |
1 |
接头 |
Connector |
9-55-45 |
45 |
B230101000050 |
1 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
9-55-46 |
46 |
13512901 |
1 |
过渡块 |
transition block SYL956H5.10.4-1 |
9-55-47 |
47 |
60048836 |
1 |
O形圈 |
O-ring |
9-55-48 |
48 |
A210204000362 |
4 |
螺钉M12×70GB70.1 10.9级 |
Screw M12×70GB70.1 10.9 |
9-55-49 |
49 |
B230103001686 |
1 |
胶管 |
Hose |
9-55-50 |
50 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
9-55-51 |
51 |
B210780000195 |
1 |
管接头 |
Connector, pipe |
9-55-52 |
52 |
60012160 |
1 |
胶管 |
Hose,rubber |
9-55-53 |
53 |
60273627 |
1 |
胶管 |
rubber hose |
9-55-54 |
54 |
13512674 |
1 |
安装板 |
plate SYL956H5.10.4-3 |
9-55-55 |
55 |
11617653 |
1 |
U型螺栓 |
U-bolt |
9-55-56 |
56 |
A210307000031 |
2 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |
9-55-57 |
57 |
13512719 |
1 |
主阀进油钢管 |
steel tube SYL956H5.10.4.4 |
9-55-58 |
58 |
21005025 |
4 |
螺钉M12×65GB70.1 10.9级 |
Screw |
9-55-59 |
59 |
13512853 |
1 |
固定板 |
plate SYL956H5.10.4.7 |
9-55-60 |
60 |
B210780000644 |
2 |
对开法兰 |
Flange, split |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-57-61 |
61 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
9-57-62 |
62 |
60119587 |
1 |
线束固定夹 |
Clamp, harness |

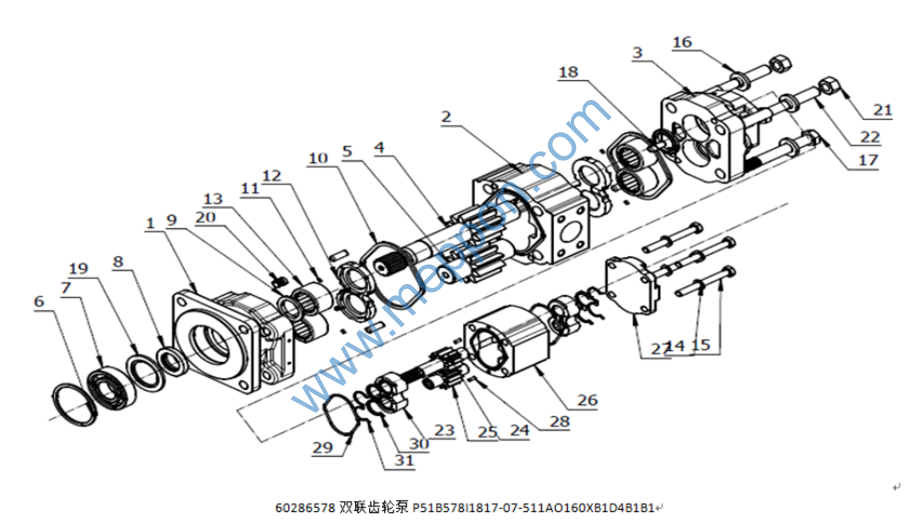

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-59-1 |
1 |
60321127 |
1 |
前盖 |
Front cover |
9-59-2 |
2 |
60321128 |
1 |
中间体 |
Central body |
9-59-3 |
3 |
60321129 |
1 |
联接体 |
Coupling body |
9-59-4 |
4 |
60321130 |
1 |
主动齿轮 |
Driving gear |
9-59-5 |
5 |
60321131 |
1 |
被动齿轮 |
Driven gear |
9-59-6 |
6 |
60321132 |
1 |
卡环 |
Snap ring |
9-59-7 |
7 |
60321133 |
1 |
轴承 |
Bearing |
9-59-8 |
8 |
60238315 |
1 |
油封 |
seal |
9-59-9 |
9 |
60321134 |
2 |
密封环 |
Seal ring |
9-59-10 |
10 |
60321135 |
2 |
密封件 |
Sealing part |
9-59-11 |
11 |
60321136 |
12 |
密封件 |
Sealing part |
9-59-12 |
12 |
60321137 |
2 |
侧板 |
Side board |
9-59-13 |
13 |
60321138 |
4 |
轴承 |
Bearing |
9-59-14 |
14 |
60321139 |
4 |
垫圈 |
Washer |
9-59-15 |
15 |
60321140 |
4 |
螺栓 |
Bolt |
9-59-16 |
16 |
60321141 |
4 |
垫圈 |
Washer |
9-59-17 |
17 |
60321142 |
2 |
螺栓 |
Bolt |
9-59-18 |
18 |
60321143 |
4 |
销 |
Pin |
9-59-19 |
19 |
60321144 |
1 |
垫圈 |
Washer |
9-59-20 |
20 |
60321145 |
1 |
螺堵 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-61-21 |
21 |
60321146 |
2 |
螺母 |
Nut |
9-61-22 |
22 |
60321147 |
2 |
螺柱 |
Double-threaded stud |
9-61-23 |
23 |
60321148 |
2 |
轴套分总成 |
Shaft sleeve assembly |
9-61-24 |
24 |
60321149 |
1 |
主动齿轮 |
Driving gear |
9-61-25 |
25 |
60321150 |
1 |
被动齿轮 |
Driven gear |
9-61-26 |
26 |
60321151 |
1 |
中间体 |
Central body |
9-61-27 |
27 |
60321152 |
1 |
后盖 |
Rear cover |
9-61-28 |
28 |
60321153 |
2 |
销 |
Pin |
9-61-29 |
29 |
60321154 |
2 |
密封环 |
Seal ring |
9-61-30 |
30 |
60321155 |
2 |
密封件 |
Sealing part |
9-61-31 |
31 |
60321156 |
2 |
挡圈 |
Retainer ring |

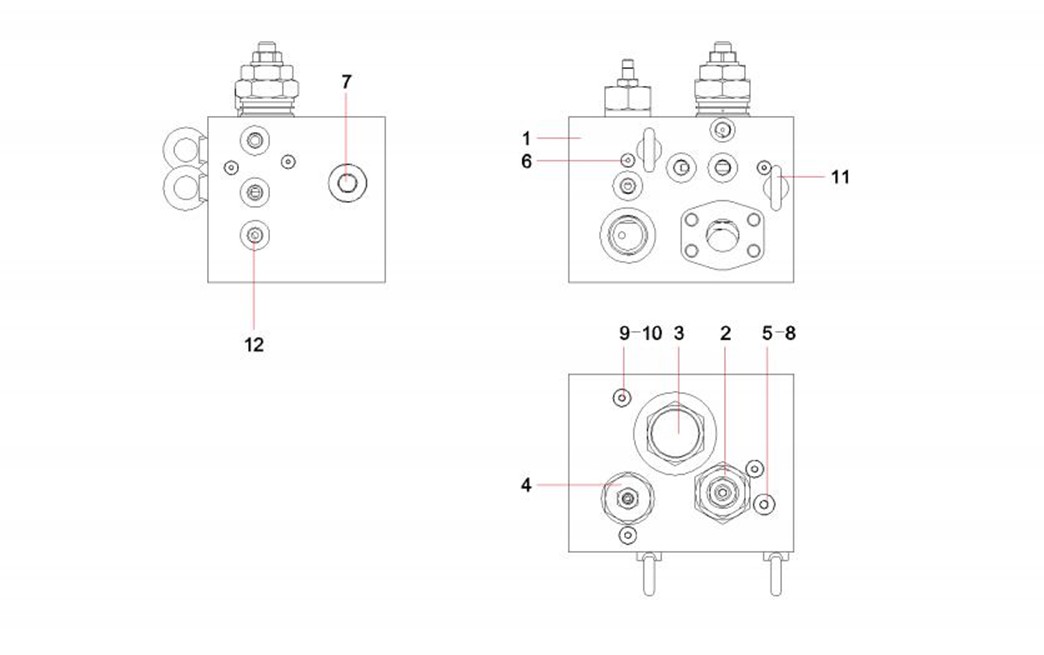

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-63-1 |
1 |
60321076 |
1 |
阀体 |
Manifold |
9-63-2 |
2 |
60321077 |
1 |
选择阀 |
Drection valve |
9-63-3 |
3 |
60321078 |
1 |
单向阀 |
Check valve |
9-63-4 |
4 |
60321079 |
1 |
卸荷阀 |
Unload valve |
9-63-5 |
5 |
60136981 |
1 |
梭阀 |
|
9-63-6 |
6 |
60321080 |
8 |
工艺堵 |
SAE plug |
9-63-7 |
7 |
60321081 |
2 |
工艺堵 |
SAE plug |
9-63-8 |
8 |
60321082 |
1 |
工艺堵 |
SAE plug |
9-63-9 |
9 |
60321083 |
3 |
工艺堵 |
SAE plug |
9-63-10 |
10 |
60321084 |
1 |
节流塞 |
Metric plug |
9-63-11 |
11 |
60321085 |
2 |
吊环 |
Eye crew |
9-63-12 |
12 |
21001441 |
5 |
堵头 |
Plug |
