SANY SY135C SY135C9 SY135C9I4K EXCAVATOR parts catalog 43
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
6-5-23 |
23 |
13582513 |
1 |
Logo plate of fuel tank |
6-5-24 |
24 |
13272748 |
1 |
Hydraulic oil tank indicative board |
6-5-25 |
25 |
A820699001109 |
1 |
Label, power socket |
6-5-26 |
26 |
A820601990929 |
3 |
Label, drain, fuel tank |
6-5-27 |
27 |
A820699000370 |
3 |
Anti-skid, short |
6-5-28 |
28 |
A820699000369 |
5 |
Anti-skid, long |
6-5-30 |
30 |
13333436 |
2 |
Antispray caution plate |
6-5-31 |
31 |
12052087 |
6 |
Label, lifting point |
6-5-37 |
37 |
13309332 |
1 |
Rotary bearing caution plate |
6-5-42 |
42 |
13309285 |
1 |
No seat warning board |
6-5-43 |
43 |
13333529 |
3 |
Fall arrest caution SY215C9C5KL- |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

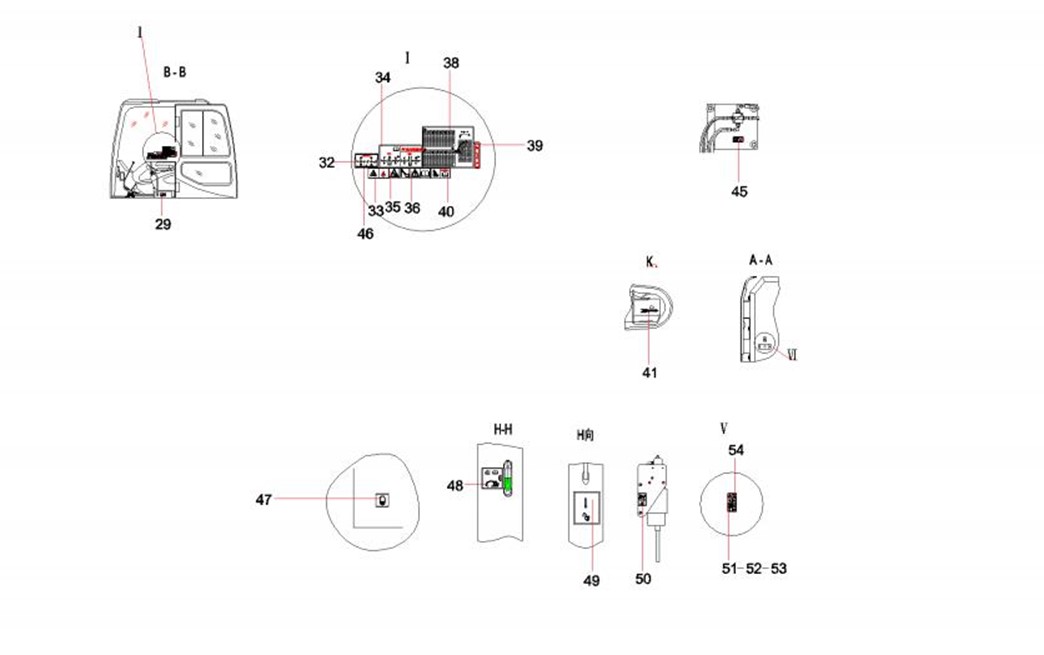

6-7-29 |
29 |
13166512 |
1 |
Seat adjustment |
6-7-32 |
32 |
11366432 |
1 |
Holder |
6-7-33 |
33 |
13351088 |
1 |
Seat safety caution board |
6-7-34 |
34 |
13340076 |
1 |
Control map SY75C3I3R-TZ-14 |
6-7-35 |
35 |
13340247 |
1 |
Warning board for high pressure |
6-7-36 |
36 |
12496543 |
1 |
Label, warning, read manual |
6-7-38 |
38 |
13278536 |
1 |
Lift capability meter |
6-7-39 |
39 |
A820601000014 |
1 |
Decal |
6-7-40 |
40 |
13309327 |
1 |
Caution plate for preventing bucket |
6-7-41 |
41 |
A820699001018 |
2 |
Decal, instruction, forward |
6-7-45 |
45 |
13340036 |
1 |
Joystick change indication |
6-7-46 |
46 |
13340087 |
1 |
Pattern Changer Card SY75C3I3R |
6-7-47 |
47 |
13166740 |
1 |
Accumulator decalSY215CAI4K-TZ |
6-7-48 |
48 |
13340334 |
1 |
Oil level label SY75C3I3R-TZ-17 |
6-7-49 |
49 |
A820601990927 |
1 |
Label, unlock |
6-7-50 |
50 |
13334245 |
1 |
Oil-water separator drain |
6-7-51 |
51 |
13341890 |
1 |
Caution board of “No Standing” |
6-7-52 |
52 |
13342850 |
1 |
Fan tough caution board |
6-7-53 |
53 |
13339874 |
1 |
Caution board of belt security |
6-7-54 |
54 |
13340515 |
1 |
Antispray caution plate SY75C3I3R |

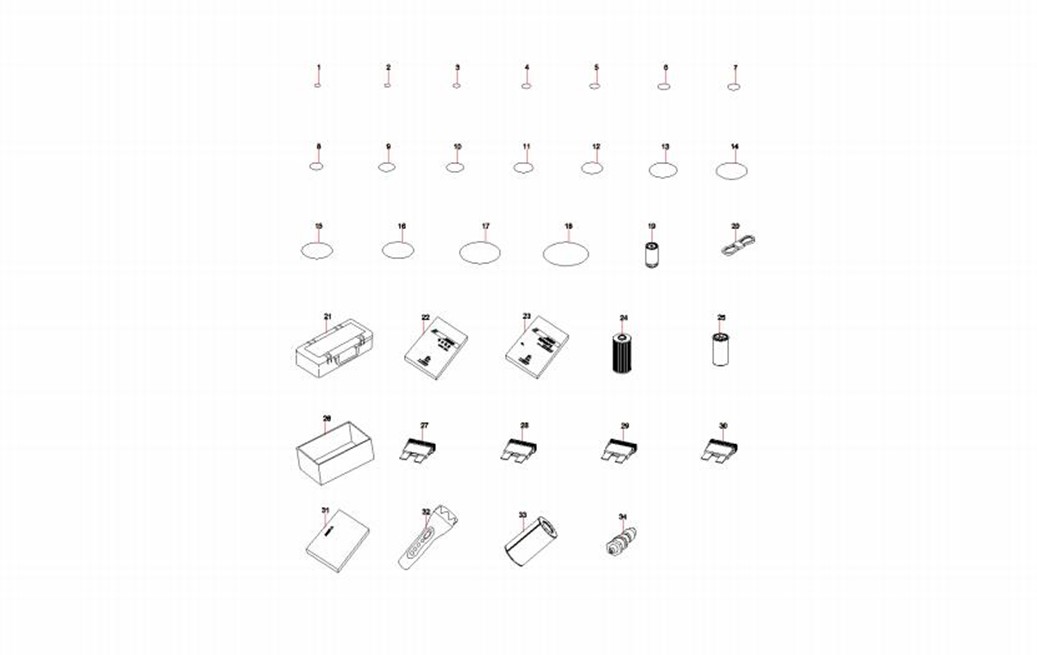

Chapter 7
Attached tools and parts
SY135C9I4
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
7-3-1 |
1 |
A210609000324 |
2 |
O-ring |
7-3-2 |
2 |
A210609000131 |
2 |
O-ring |
7-3-3 |
3 |
A210609000136 |
5 |
O-ring 29.7×3.5JISB2401 |
7-3-4 |
4 |
A230101000243 |
5 |
O-ring 16.7×3.5JISB2401 |
7-3-5 |
5 |
A230101000247 |
5 |
O-ring 10.9×2.3(JISB2401) |
7-3-6 |
6 |
A229900001581 |
15 |
O-ring |
7-3-7 |
7 |
B230101000038 |
2 |
O-ring |
7-3-8 |
8 |
B230101000047 |
5 |
O-ring |
7-3-9 |
9 |
B230101000356 |
10 |
O-ring |
7-3-10 |
10 |
B230101000049 |
5 |
O-ring 13.8×2.4JISB2401 |
7-3-11 |
11 |
B230101000050 |
5 |
O-ring |
7-3-12 |
12 |
B230101000090 |
5 |
O-ring |
7-3-13 |
13 |
B230101000091 |
5 |
O-ring |
7-3-14 |
14 |
B230101000215 |
5 |
O-ring |
7-3-15 |
15 |
B230101000444 |
5 |
O-ring |
7-3-16 |
16 |
B230101000456 |
5 |
O-ring |
7-3-17 |
17 |
B230101000580 |
5 |
O-ring 24.99×3.53AS568-214 |
7-3-18 |
18 |
B230101000588 |
5 |
O-ring 179.3×5.7JISB2401 |
7-3-19 |
19 |
B222100000488 |
1 |
Filter, engine oil |
7-3-20 |
20 |
A230106000307 |
1 |
V-belt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
7-5-21 |
21 |
10456280 |
1 |
Tool, attached |
7-5-22 |
22 |
10795826 |
1 |
Parts Boom |
7-5-23 |
23 |
13444960 |
1 |
SA Excavator SY135 SOM |
7-5-24 |
24 |
60307173 |
1 |
Fuel Filter |
7-5-25 |
25 |
60250941 |
1 |
fule filter |
7-5-26 |
26 |
60041997 |
1 |
Box, accessory |
7-5-27 |
27 |
A241300000016 |
5 |
Fuse 10-13.35A |
7-5-28 |
28 |
A241300000017 |
5 |
Fuse |
7-5-29 |
29 |
A241300000018 |
5 |
Fuse |
7-5-30 |
30 |
A241300000019 |
5 |
Fuse |
7-5-31 |
31 |
13447545 |
1 |
SA Excavator SY Series ML |
7-5-32 |
32 |
A241100000596 |
1 |
Flashlight |
7-5-33 |
33 |
60283946 |
1 |
Main Filter Element |
7-5-34 |
34 |
B229900000686 |
5 |
Fitting, grease |
